MyBatis 核心架构与启动流程剖析：从配置到初始化的深度解析

coderzpw2025-05-28 7:01

MyBatis 核心架构与启动流程剖析：从配置到初始化

  • [一、MyBatis 核心架构设计](#一、MyBatis 核心架构设计)
  • [二、MyBatis 启动流程全解析](#二、MyBatis 启动流程全解析)
    • [2.1 配置加载阶段：从 XML 到 Configuration 对象](#2.1 配置加载阶段：从 XML 到 Configuration 对象)
    • [2.2 核心类初始化：Configuration 的构建](#2.2 核心类初始化：Configuration 的构建)
    • [2.3 会话工厂构建：SqlSessionFactory 的创建](#2.3 会话工厂构建：SqlSessionFactory 的创建)
  • 三、关键流程图
    • [3.1 MyBatis 启动核心流程](#3.1 MyBatis 启动核心流程)
    • [3.2 MyBatis 映射器解析流程](#3.2 MyBatis 映射器解析流程)
    • [3.3 MyBatis 执行器初始化流程](#3.3 MyBatis 执行器初始化流程)
  • 四、核心类介绍
  • 五、总结

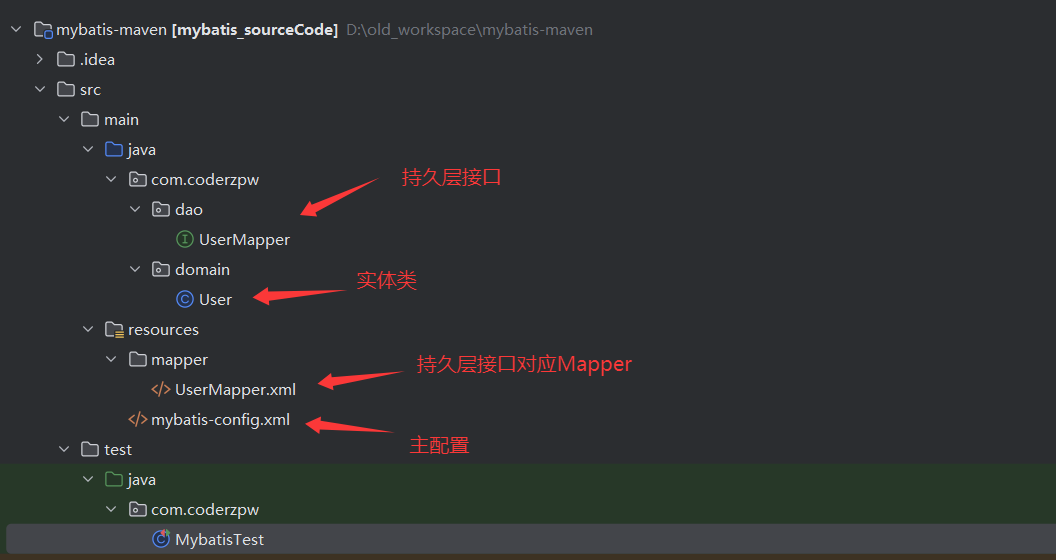

Mybatis的demo项目

user表的DDL 语句：

sql 复制代码
CREATE TABLE `user` (
  `id` int NOT NULL AUTO_INCREMENT COMMENT '用户ID',
  `name` varchar(50) DEFAULT NULL COMMENT '用户姓名',
  `age` int DEFAULT NULL COMMENT '用户年龄',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COMMENT='用户信息表';

User类：

java 复制代码
@Data
public class User {
    private int id;
    private String name;
    private int age;
}

UserMapper类：

java 复制代码
public interface UserMapper {
    User getUserById(int id);
}

UserMapper.xml：

xml 复制代码
<!DOCTYPE mapper
        PUBLIC "-//mybatis.org//DTD Mapper 3.0//EN"
        "http://mybatis.org/dtd/mybatis-3-mapper.dtd">
<mapper namespace="com.coderzpw.dao.UserMapper">
    <select id="getUserById" resultType="com.coderzpw.domain.User">
        SELECT * FROM user WHERE id = #{id}
    </select>
</mapper>

Mybatis主配置：

xml 复制代码
<?xml version="1.0" encoding="UTF-8" ?>
<!DOCTYPE configuration
        PUBLIC "-//mybatis.org//DTD Config 3.0//EN"
        "http://mybatis.org/dtd/mybatis-3-config.dtd">

<configuration>
    <!-- 环境配置 -->
    <environments default="development">
        <environment id="development">
            <transactionManager type="JDBC"/>
            <!--  配置连接数据库的四个参数 注意数据库版本  -->
            <dataSource type="POOLED">
                <property name="driver" value="com.mysql.jdbc.Driver" />
                <property name="url" value="jdbc:mysql://localhost:3306/mybatis_study" />
                <property name="username" value="root" />
                <property name="password" value="root" />
            </dataSource>
        </environment>
    </environments>
    <!-- 设置mapping文件路径配置 -->
    <mappers>
        <mapper resource="mapper/UserMapper.xml"/>
    </mappers>
</configuration>

测试类：

java 复制代码
public class MybatisTest {

    private SqlSessionFactory sessionFactory;

    /**
     * 加载配置文件。并且初始化SqlSessionFactory
     */
    @Before
    public void before() throws IOException {
        InputStream inputStream = Resources.getResourceAsStream("mybatis-config.xml");
        sessionFactory = new SqlSessionFactoryBuilder().build(inputStream);

    }

    @Test
    public void testGetById() {
        SqlSession sqlSession = sessionFactory.openSession();
        UserMapper userMapper = sqlSession.getMapper(UserMapper.class);
        User user = userMapper.getUserById(1);
        System.out.println(user);
    }
}

一、MyBatis 核心架构设计

MyBatis 作为一款优秀的持久层框架，其架构设计遵循 "约定优于配置" 的原则，通过分层设计实现了数据库操作的解耦。核心架构主要分为以下几层：

1. 配置层（Configuration Layer）

  • 作用 ：负责加载 MyBatis 配置文件（mybatis-config.xml）及映射文件（.xml
    或注解），构建框架运行时所需的元数据
  • 核心类 ：Configuration（存储全局配置信息，如数据源、插件、映射器等）

2. 会话层（Session Layer）

  • 作用：提供数据库操作的会话接口，封装 SQL 的执行逻辑
  • 核心类 ：
    • SqlSessionFactory（会话工厂，用于创建 SqlSession）
    • SqlSession（会话接口，包含增删改查等方法）

3. 执行层（Executor Layer）

  • 作用：负责 SQL 的解析、参数映射、结果集转换等具体执行逻辑。
  • 核心类 ：
    • Executor（执行器，处理 SQL 执行流程，支持简单、复用、批量执行模式）
    • StatementHandler（语句处理器，封装 PreparedStatement 的操作）

4. 数据层（Data Layer）

  • 作用：与数据库建立连接，执行物理 IO 操作。
  • 核心类 ：DataSource（数据源，管理数据库连接）、Transaction（事务管理）。

二、MyBatis 启动流程全解析

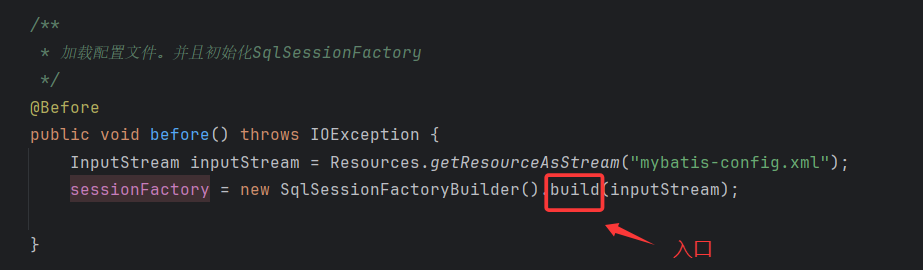

MyBatis 的启动流程可分为 配置加载 、核心类初始化 、会话工厂构建 三个阶段，下面结合源码详细分析

java 复制代码
public SqlSessionFactory build(InputStream inputStream) {
  return build(inputStream, null, null);
}
java 复制代码

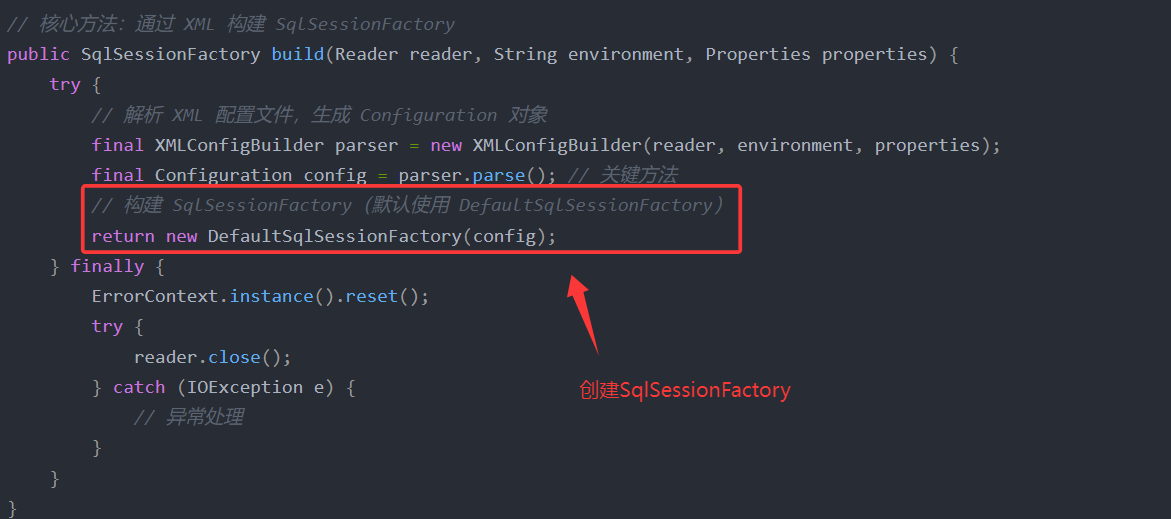

// 核心方法：通过 XML 构建 SqlSessionFactory
public SqlSessionFactory build(Reader reader, String environment, Properties properties) {
    try {
        // 解析 XML 配置文件，生成 Configuration 对象
        final XMLConfigBuilder parser = new XMLConfigBuilder(reader, environment, properties);
        final Configuration config = parser.parse(); // 关键方法
        // 构建 SqlSessionFactory（默认使用 DefaultSqlSessionFactory）
        return new DefaultSqlSessionFactory(config);
    } finally {
        ErrorContext.instance().reset();
        try {
            reader.close();
        } catch (IOException e) {
            // 异常处理
        }
    }
}

2.1 配置加载阶段：从 XML 到 Configuration 对象

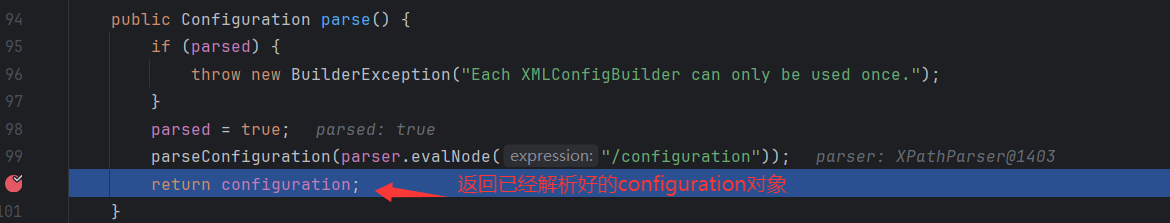

XMLConfigBuilder.parse () 解析逻辑

java 复制代码
public Configuration parse() {
  if (parsed) {
    throw new BuilderException("Each XMLConfigBuilder can only be used once.");
  }
  parsed = true;
  parseConfiguration(parser.evalNode("/configuration"));
  return configuration;
}
java 复制代码
  private void parseConfiguration(XNode root) {
    try {
      // 解析 properties 节点（外部属性）
      propertiesElement(root.evalNode("properties"));
      // 解析 settings 节点（全局配置项，如延迟加载、缓存等
      Properties settings = settingsAsProperties(root.evalNode("settings"));
      loadCustomVfs(settings);
      // 解析 typeAliases 类型别名
      typeAliasesElement(root.evalNode("typeAliases"));
      // 解析 plugins 插件
      pluginElement(root.evalNode("plugins"));
      objectFactoryElement(root.evalNode("objectFactory"));
      objectWrapperFactoryElement(root.evalNode("objectWrapperFactory"));
      reflectorFactoryElement(root.evalNode("reflectorFactory"));
      settingsElement(settings);
      // 解析 environments 节点（包含数据源配置）
      environmentsElement(root.evalNode("environments"));
      // 解析 databaseIdProvider 数据库厂商识别
      databaseIdProviderElement(root.evalNode("databaseIdProvider"));
      typeHandlerElement(root.evalNode("typeHandlers"));
      // 【重点】：解析 mappers 节点（SQL 映射文件）
      mapperElement(root.evalNode("mappers"));
    } catch (Exception e) {
      throw new BuilderException("Error parsing SQL Mapper Configuration. Cause: " + e, e);
    }
  }

关键步骤：加载映射器（mappersElement）

java 复制代码
private void mapperElement(XNode parent) throws Exception {
  if (parent != null) {
    for (XNode child : parent.getChildren()) {
      if ("package".equals(child.getName())) {	// 按包扫描映射器
        String mapperPackage = child.getStringAttribute("name");
        configuration.addMappers(mapperPackage);	// 注册包下所有接口
      } else {	// 按单个文件或类路径加载
        String resource = child.getStringAttribute("resource");
        String url = child.getStringAttribute("url");
        String mapperClass = child.getStringAttribute("class");
        if (resource != null && url == null && mapperClass == null) {
          // 从类路径加载 XML 映射文件
          ErrorContext.instance().resource(resource);
          InputStream inputStream = Resources.getResourceAsStream(resource);
          XMLMapperBuilder mapperParser = new XMLMapperBuilder(inputStream, configuration, resource, configuration.getSqlFragments());
          mapperParser.parse();	// 解析 XML 中的 SQL 语句
        } else if (resource == null && url != null && mapperClass == null) {
          // 从 URL 加载映射文件
          ErrorContext.instance().resource(url);
          InputStream inputStream = Resources.getUrlAsStream(url);
          XMLMapperBuilder mapperParser = new XMLMapperBuilder(inputStream, configuration, url, configuration.getSqlFragments());
          mapperParser.parse();
        } else if (resource == null && url == null && mapperClass != null) {
          // 注册接口（通过注解配置 SQL）
          Class<?> mapperInterface = Resources.classForName(mapperClass);
          configuration.addMapper(mapperInterface);
        } else {
          throw new BuilderException("A mapper element may only specify a url, resource or class, but not more than one.");
        }
      }
    }
  }
}

2.2 核心类初始化：Configuration 的构建

其实代码走完parseConfiguration()，configuration对象就已经初始化完成了

Configuration 是 MyBatis 的 "大脑"，存储了框架运行所需的所有元数据，其关键属性包括：

java 复制代码
public class Configuration {
    // 数据源与事务
    protected Environment environment; // 环境配置（数据源、事务工厂）

    // 映射器与 SQL 缓存
    protected final Map<String, MappedStatement> mappedStatements = new StrictMap<MappedStatement>("Mapped Statements collection"); // 存储解析后的 SQL 语句
    protected final Map<String, SqlSource> sqlFragments = new StrictMap<SqlSource>("XML fragments"); // 存储 <sql> 片段

    // 类型处理器与对象工厂
    protected final TypeHandlerRegistry typeHandlerRegistry = new TypeHandlerRegistry(this); // 类型转换注册器
    protected final ObjectFactory objectFactory = new DefaultObjectFactory(); // 对象工厂
    protected final ObjectWrapperFactory objectWrapperFactory = new DefaultObjectWrapperFactory(); // 对象包装工厂

    // 插件链
    protected final InterceptorChain interceptorChain = new InterceptorChain(); // 插件链
    // ...
}

初始化流程关键点：

  1. 类型别名注册 ：将 java.lang.Integer 等类型映射为 int 等简称，简化配置
  2. 插件注册 ：通过 interceptorChain.addInterceptor(plugin) 将插件织入目标对象（如 Executor、StatementHandler 等）
  3. 映射器注册 ：将接口和 XML 中的 SQL 语句关联，生成 MappedStatement 对象（包含 SQL 语句、参数类型、结果集映射等信息）

2.3 会话工厂构建：SqlSessionFactory 的创建

核心类：DefaultSqlSessionFactory

java 复制代码
public class DefaultSqlSessionFactory implements SqlSessionFactory {
    private final Configuration configuration; // 持有 Configuration 对象

	// 构造函数
    public DefaultSqlSessionFactory(Configuration configuration) {
        this.configuration = configuration;
    }

    @Override
    public SqlSession openSession() {
        // 创建会话时指定执行器类型（默认 SIMPLE）
        return openSessionFromDataSource(configuration.getDefaultExecutorType(), null, false);
    }

    private SqlSession openSessionFromDataSource(ExecutorType execType, TransactionIsolationLevel level, boolean autoCommit) {
        Transaction transaction = null;
        try {
            // 1. 获取环境配置中的事务工厂
            final Environment environment = configuration.getEnvironment();
            final TransactionFactory transactionFactory = getTransactionFactoryFromEnvironment(environment);
            // 2. 创建事务对象（连接管理）
            transaction = transactionFactory.newTransaction(environment.getDataSource(), level, autoCommit);
            // 3. 创建执行器（Executor）
            final Executor executor = configuration.newExecutor(transaction, execType);
            // 4. 创建 SqlSession（默认使用 DefaultSqlSession）
            return new DefaultSqlSession(configuration, executor, autoCommit);
        } catch (Exception e) {
            closeTransaction(transaction); // 异常时关闭事务
            throw ExceptionFactory.wrapException("Error opening session.  Cause: " + e, e);
        } finally {
            ErrorContext.instance().reset();
        }
    }
}

执行器（Executor）初始化逻辑

java 复制代码
public Executor newExecutor(Transaction transaction, ExecutorType executorType) {
    executorType = executorType == null ? defaultExecutorType : executorType;
    executorType = executorType == null ? ExecutorType.SIMPLE : executorType;
    Executor executor;
    if (ExecutorType.BATCH == executorType) {
        executor = new BatchExecutor(this, transaction); // 批量执行器
    } else if (ExecutorType.REUSE == executorType) {
        executor = new ReuseExecutor(this, transaction); // 可重用执行器（缓存 Statement）
    } else {
        executor = new SimpleExecutor(this, transaction); // 简单执行器（每次创建新 Statement）
    }
    // 插件拦截器链：为执行器添加插件功能
    if (cacheEnabled) {
        executor = new CachingExecutor(executor); // 装饰器模式，添加缓存功能
    }
    // 应用插件（重点！通过 InterceptorChain 对目标对象进行包装）
    executor = (Executor) interceptorChain.pluginAll(executor);
    return executor;
}

三、关键流程图

3.1 MyBatis 启动核心流程

java 复制代码
┌─────────────────────────────────────────────────────────────────────┐
│                          配置加载阶段                                │
│                                                                     │
│  SqlSessionFactoryBuilder.build()                                    │
│      └── XMLConfigBuilder.parse()                                    │
│          ├── propertiesElement()   解析外部属性                      │
│          ├── settingsElement()     解析全局配置                      │
│          ├── typeAliasesElement()  解析类型别名                      │
│          ├── pluginElement()       解析插件配置                      │
│          ├── environmentsElement() 解析数据源与事务配置              │
│          ├── databaseIdProviderElement() 解析数据库厂商识别           │
│          └── mappersElement()      解析映射器文件                    │
│                                                                     │
└─────────────────────────────────────────────────────────────────────┘
                          ↓
┌─────────────────────────────────────────────────────────────────────┐
│                          核心类初始化阶段                            │
│                                                                     │
│  Configuration 对象构建                                             │
│      ├── 注册类型别名（简化配置书写）                               │
│      ├── 注册插件（InterceptorChain 管理）                          │
│      ├── 注册映射器（生成 MappedStatement 集合）                    │
│      ├── 管理数据源与事务配置（Environment、DataSource）             │
│      └── 维护类型处理器与对象工厂（TypeHandlerRegistry、ObjectFactory）│
│                                                                     │
└─────────────────────────────────────────────────────────────────────┘
                          ↓
┌─────────────────────────────────────────────────────────────────────┐
│                          会话工厂构建阶段                            │
│                                                                     │
│  DefaultSqlSessionFactory 创建                                      │
│      ├── 持有 Configuration 对象                                   │
│      ├── openSession() 方法创建 SqlSession                          │
│      │   ├── 获取 Environment 配置                                 │
│      │   ├── 创建事务对象（TransactionFactory.newTransaction()）     │
│      │   ├── 创建执行器（Configuration.newExecutor()）              │
│      │   │   ├── 根据类型创建 Simple/Reuse/Batch Executor           │
│      │   │   ├── 启用缓存时包裹 CachingExecutor                     │
│      │   │   └── 应用插件链（InterceptorChain.pluginAll()）          │
│      │   └── 创建 DefaultSqlSession（持有 config 和 executor）        │
│      └── 提供会话创建入口，是应用与 MyBatis 交互起点                 │
│                                                                     │
└─────────────────────────────────────────────────────────────────────┘

3.2 MyBatis 映射器解析流程

java 复制代码
┌─────────────────────────────────────────────────────────────────────┐
│                          映射器解析阶段                              │
│                                                                     │
│  mappersElement 方法解析                                             │
│      ├── 按包扫描（<package> 标签）                                  │
│      │   └── 注册包下所有接口（Configuration.addMappers()）           │
│      ├── 加载单个映射文件（<resource>/<url>/<class> 标签）            │
│      │   ├── <resource> 从类路径加载 XML 映射文件                    │
│      │   │   ├── 创建 XMLMapperBuilder 解析器                        │
│      │   │   ├── 解析 XML 中的 SQL 语句（生成 MappedStatement）       │
│      │   │   └── 注册到 Configuration 的 mappedStatements 集合        │
│      │   ├── <url> 从 URL 加载映射文件                              │
│      │   └── <class> 注册接口（通过注解配置 SQL）                     │
│      └── 建立接口与 XML 中 SQL 语句的关联关系                        │
│                                                                     │
└─────────────────────────────────────────────────────────────────────┘

3.3 MyBatis 执行器初始化流程

java 复制代码
┌─────────────────────────────────────────────────────────────────────┐
│                          执行器初始化阶段                            │
│                                                                     │
│  Configuration.newExecutor() 方法                                    │
│      ├── 根据 ExecutorType 创建基础执行器                            │
│      │   ├── ExecutorType.BATCH -> BatchExecutor                      │
│      │   ├── ExecutorType.REUSE -> ReuseExecutor                      │
│      │   └── 默认 ExecutorType.SIMPLE -> SimpleExecutor                │
│      ├── 检查是否启用缓存（cacheEnabled）                            │
│      │   └── 是则使用 CachingExecutor 装饰器包装                      │
│      ├── 应用插件链（InterceptorChain.pluginAll()）                   │
│      │   ├── 遍历插件集合（interceptors）                            │
│      │   ├── 对每个插件调用 plugin(target) 方法进行包装              │
│      │   └── 返回增强后的执行器对象                                  │
│      └── 生成具备 SQL 执行、缓存处理、插件增强能力的执行器           │
│                                                                     │
└─────────────────────────────────────────────────────────────────────┘

四、核心类介绍

核心类 作用描述
Configuration 存储全局配置信息，是 MyBatis 的 "配置中心"，贯穿整个启动流程
SqlSessionFactory 工厂类，负责创建 SqlSession，是应用与 MyBatis 交互的入口
Executor 执行 SQL 的核心组件，处理参数映射、结果集转换，支持不同执行策略（简单 / 批量 / 复用）
MappedStatement 单条 SQL 的封装对象，包含 SQL 语句、参数类型、结果映射等元数据

五、总结

MyBatis 的启动流程是一个典型的 "配置驱动 " 过程，通过解析 XML 配置文件构建运行时所需的元数据，然后基于这些元数据创建核心组件。整个过程可以概括为：

  1. 配置解析阶段 ：从 XML 配置文件中读取配置信息，构建 Configuration 对象
  2. 核心类初始化阶段 ：初始化 Configuration 中的各种组件，如数据源、映射器、插件等
  3. 会话工厂构建阶段 ：创建 SqlSessionFactory，用于后续创建 SqlSession
  4. 执行器初始化阶段 ：创建不同类型的执行器，处理 SQL 执行逻辑

理解 MyBatis 的启动流程有助于我们更好地使用和优化 MyBatis，例如通过自定义插件扩展功能，通过合理配置提高性能，以及在遇到问题时能够快速定位和解决

相关推荐
hstar95275 分钟前
三十一、面向对象底层逻辑-SpringMVC九大组件之RequestToViewNameTranslator接口设计哲学
java·spring·设计模式·架构
米粉030510 分钟前
Spring Boot 接口开发实战指南
java·spring boot·后端
chian-ocean21 分钟前
深入解析Linux死锁：原理、原因及解决方案
java·linux·redis
oioihoii22 分钟前
C++23：std::print和std::println格式化输出新体验
java·开发语言·c++23
Sherlock Ma30 分钟前
MySQL：零基础入门（狂神版）
java·数据库·程序人生·mysql·职场和发展·学习方法·改行学it
知月玄33 分钟前
网页前端开发（基础进阶1）
java·前端·javascript·css
啥都想学的又啥都不会的研究生33 分钟前
常规算法学习
java·数据结构·b树·学习·算法·排序算法
凌佚1 小时前
在飞牛nas系统上部署gitlab
java·开发语言·gitlab
残*影1 小时前
深入解析 BlockingQueue：并发编程面试中的高频考点！
java·面试
sunny052962 小时前
sl4j+log4j日志框架
java·log4j
热门推荐
01YOLOv8入门 | 重要性能衡量指标、训练结果评价及分析及影响mAP的因素【发论文关注的指标】02KGG转MP3工具|非KGM文件|解密音频03从零安装 LLaMA-Factory 微调 Qwen 大模型成功及所有的坑04【SpeedAI科研小助手】2分钟极速解决知网维普重复率、AIGC率过高，一键全文降！文件格式不变，公式都保留的！05VMware虚拟机安装Win7专业版保姆级教程（附镜像包）06DeepSeek各版本说明与优缺点分析07头歌的数据库的第二次作业的答案08组基轨迹建模 GBTM的介绍与实现（Stata 或 R）09Coze扣子平台完整体验和实践（附国内和国际版对比）10【操作系统】Linux之网络编程(UDP)（头歌作业）
