【Mini-F5265-OB开发板试用测评】按键控制测试

本文介绍了如何使用按键控制 MCU 引脚的输出电平。

原理

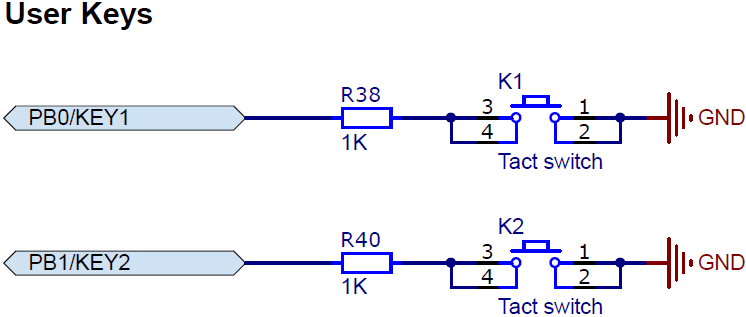

由原理图可知

板载用户按键 K1 和 K2 分别与主控的 PB0 和 PB1 相连。

代码

c++ 复制代码
#define _MAIN_C_

#include "platform.h"
#include "gpio_key_input.h"
#include "main.h"

int main(void)
{
    PLATFORM_Init();

    GPIO_KEY_Input_Sample();

    while (1)
    {
    }
}

函数 GPIO_KEY_Input_Sample()

c++ 复制代码
void GPIO_KEY_Input_Sample(void)
{
    static uint8_t KeyState[2] =
    {
        0, 0,
    };
    static uint8_t KeyCount[2] =
    {
        0, 0,
    };

    printf("\r\nTest %s", __FUNCTION__);

    GPIO_Configure();

    printf("\r\nPress KEY1 or KEY2...");

    while (1)
    {
        KEY_FSM_Handler(&KeyState[0], &KeyCount[0], GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_0), Bit_RESET, "KEY1");
        KEY_FSM_Handler(&KeyState[1], &KeyCount[1], GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1), Bit_RESET, "KEY2");

        PLATFORM_LED_Enable(LED1, (FunctionalState)GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_0));
        PLATFORM_LED_Enable(LED2, (FunctionalState)GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1));

        PLATFORM_DelayMS(10);
    }
}

效果

按键控制 LED

总结

本文展示了板载按键控制 LED 的项目实现。
