国芯思辰| 霍尔电流传感器AH811为蓄电池负载检测系统安全护航

在电动车、储能电站、不间断电源(UPS)等设备中,蓄电池作为关键的储能单元,其运行状态直接关系到设备的稳定性和使用寿命。而准确监测蓄电池的负载情况,是保障其安全、高效运行的关键。霍尔电流传感器 AH811凭借独特的技术优势,可以为蓄电池负载检测系统安全护航。

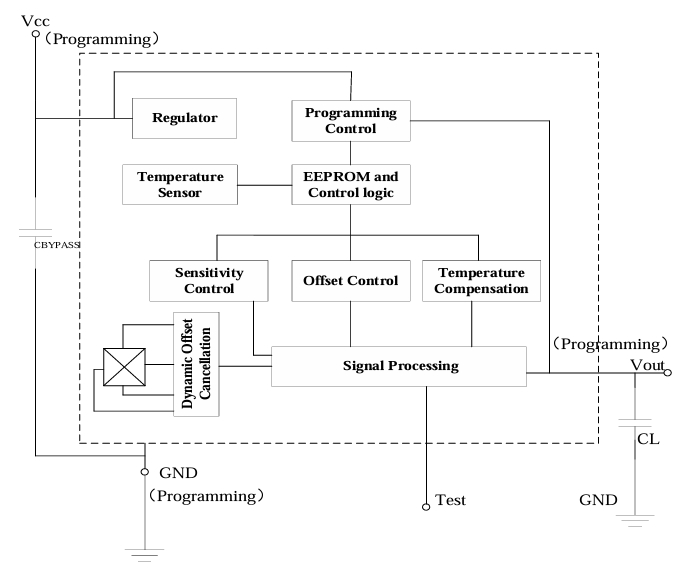

AH811是一款单片可编程霍尔效应线性传感器,采用先进的BCD工艺生产,内部包含了高灵敏度霍尔传感器、高精度霍尔温度补偿单元、霍尔信号预放大器、振荡器、动态失调消除电路和放大器输出模块,可为客户提供更为有效的AC/DC电流检测方案,广泛适用于通信类、工业类及消费类电子设备。

霍尔电流传感器AH811采用过流保护高带宽动态偏移抵消技术,在无磁场的情况下,静态输出0.5V固定值或者VCC/2。内部集成的动态失调消除电路使芯片的灵敏度不受外界压力和芯片封装应力的影响。AH811输出电压与施加的磁场强度成正比,用户可以在电源管脚上编程来调整芯片灵敏度 和静态(零场)输出电压,从而在最终应用中提高产品性能。

AH811产品功能:

• 输出灵敏度可调范围:1.66~29.3mV/Gs;

• 精度(典型值):±1mV@25℃;

• 高线性度:±0.1%@25℃;高带宽:120kHz;

• 输出响应时间:4us(典型值);

• 工作范围内稳定度:1.5%@25℃~150℃;1%@-40℃~25℃;

• 低噪声模拟信号通路;

• 抗干扰:120kH抗机械应力强,磁场参数不受外界压力而偏移;

• ESD(HBM):5kV;工作温度-40℃~150℃;

霍尔电流传感器AH811以其高精度、高灵敏度和快速响应等优势,成为了蓄电池负载检测系统中不可或缺的重要组成部分。它不仅为蓄电池的安全运行提供了可靠保障,还提升了设备的性能和用户体验。随着新能源技术的不断发展,相信AH811将在更多的蓄电池应用场景中发挥更大的作用,为构建安全、高效的储能系统贡献力量。

注:如涉及作品版权问题,请联系删除。
