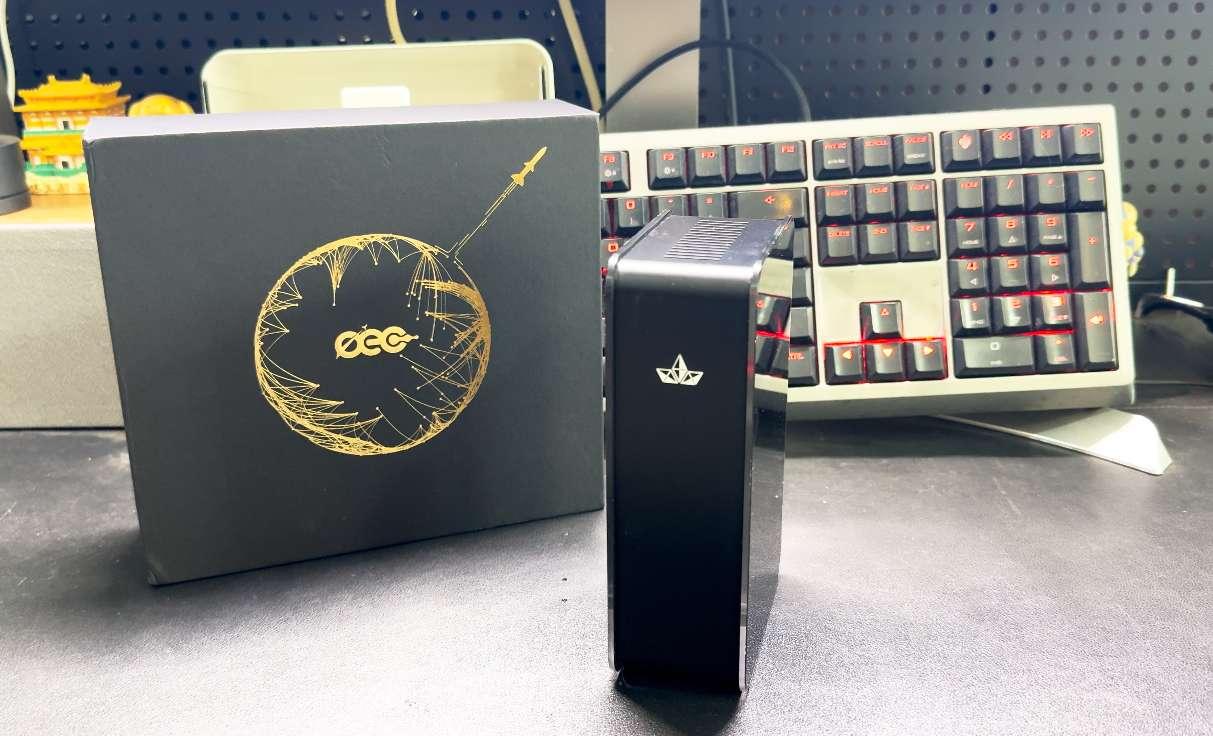

外观

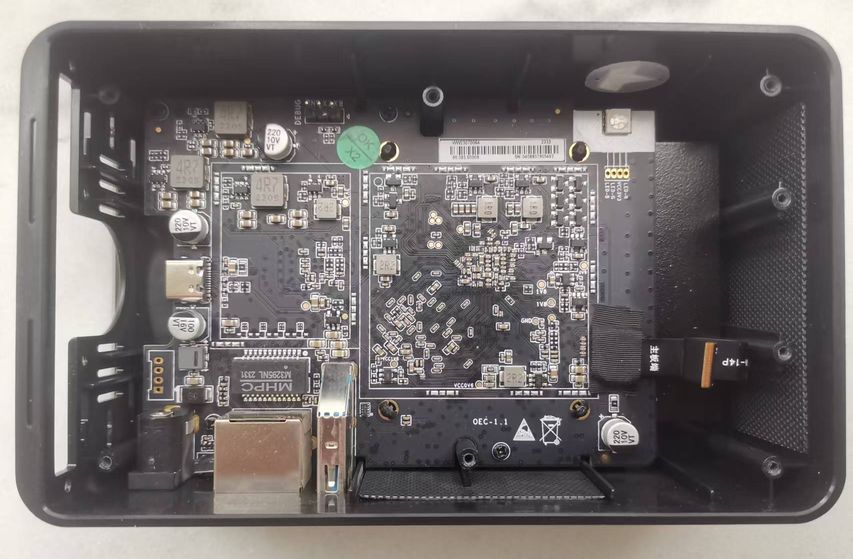

内部

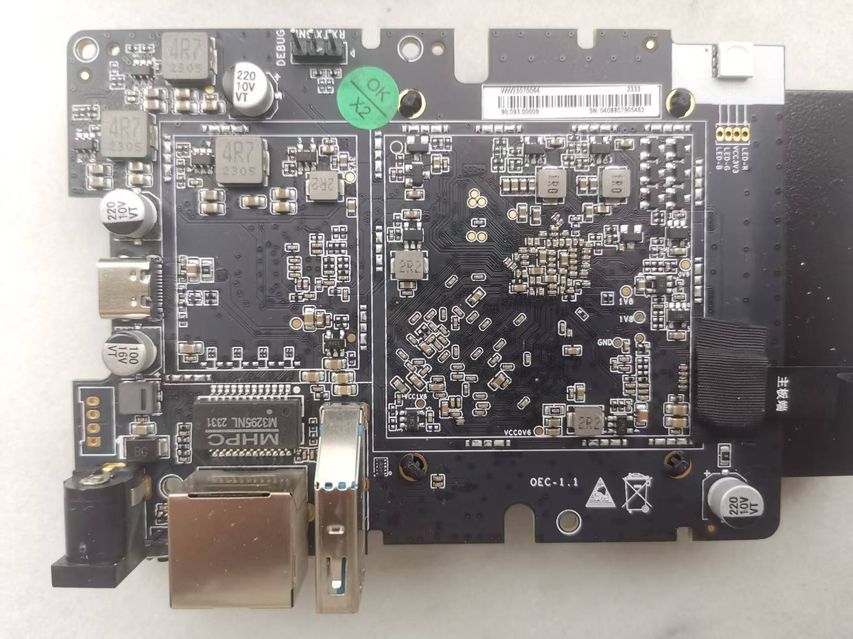

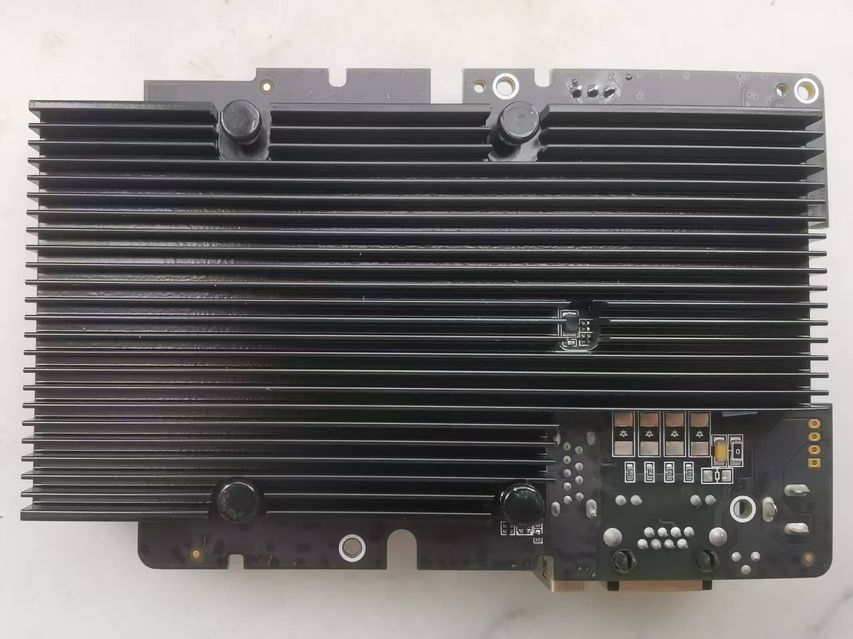

PCB正面

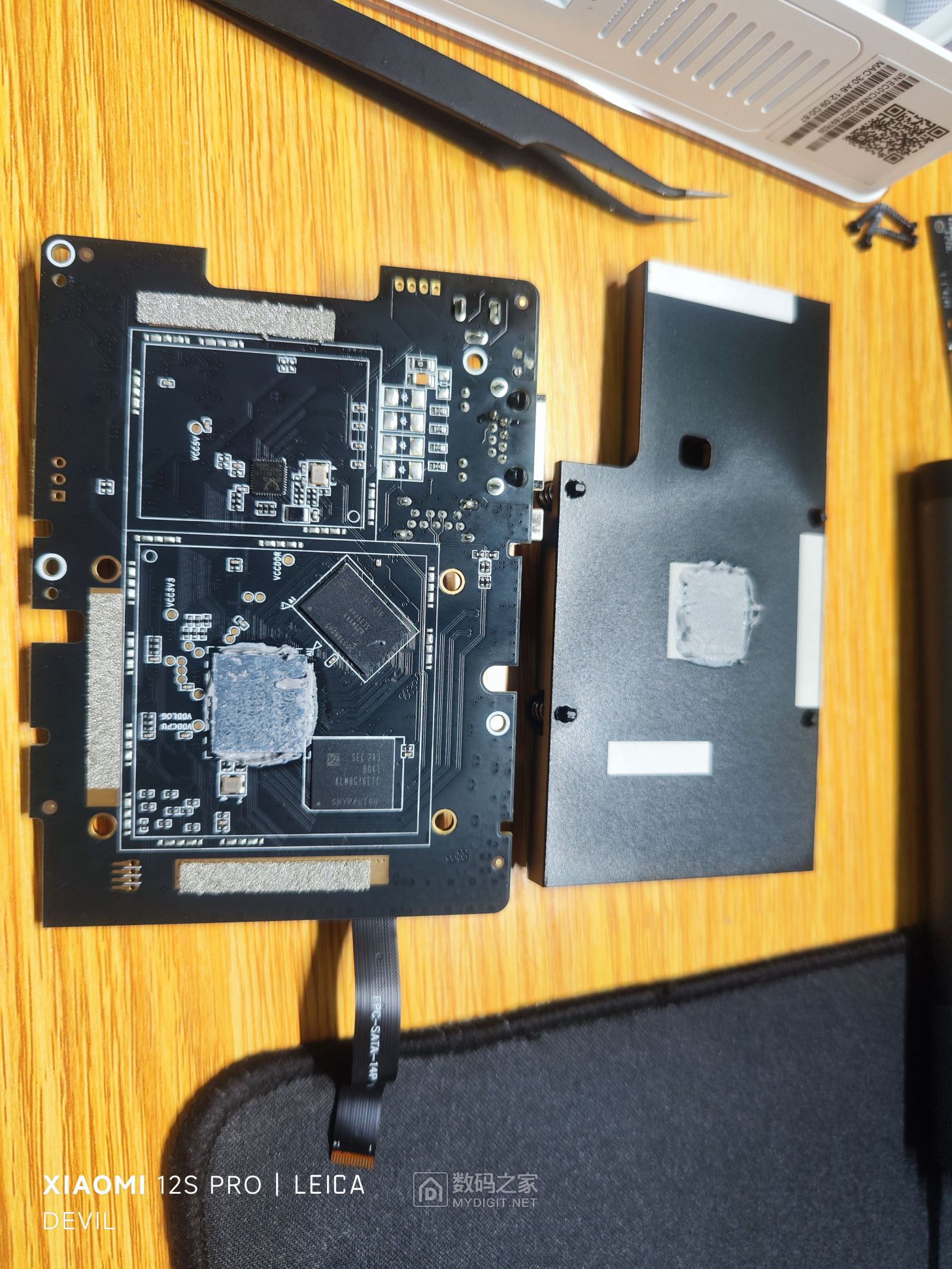

PCB背面

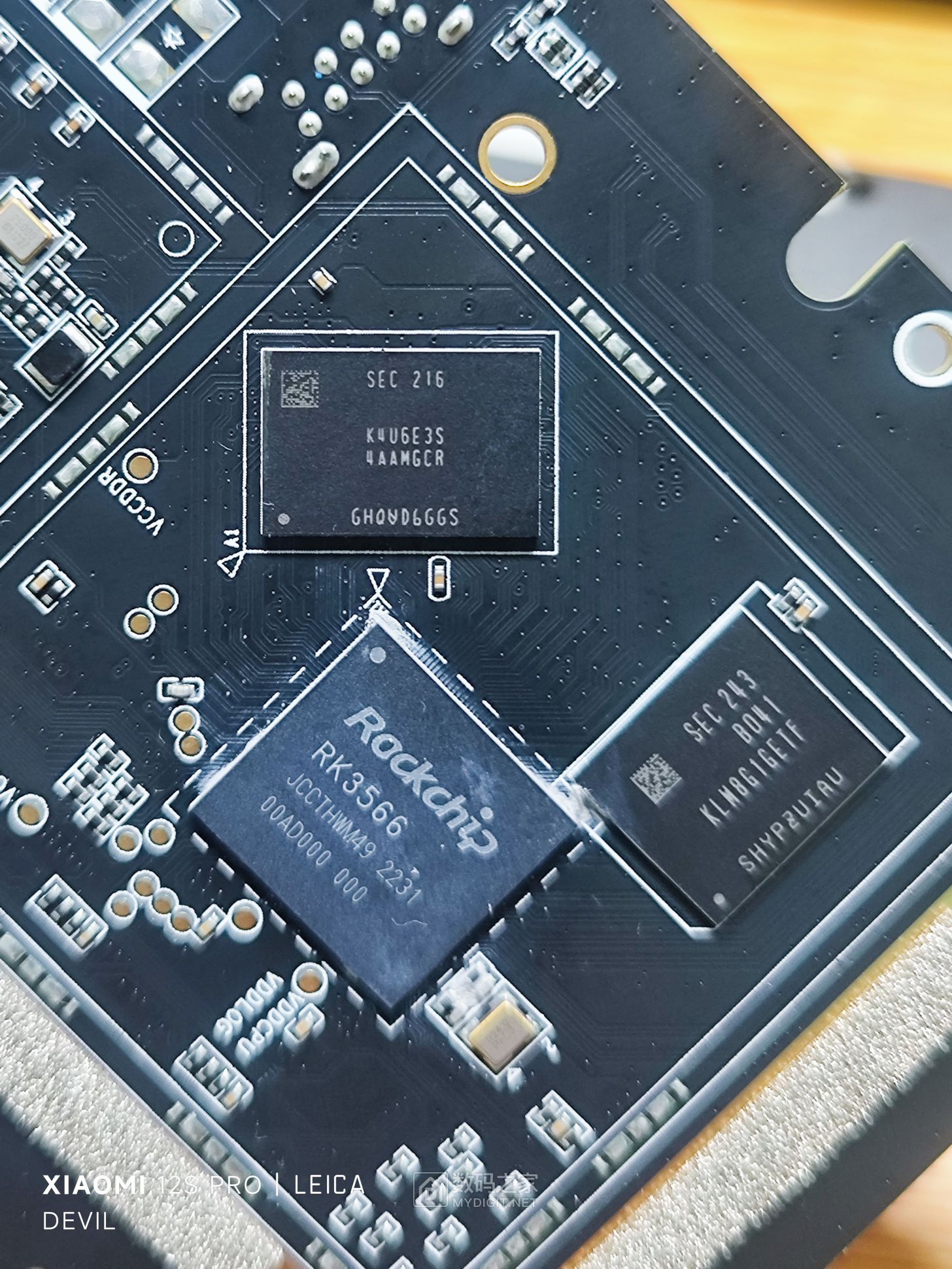

RK3566

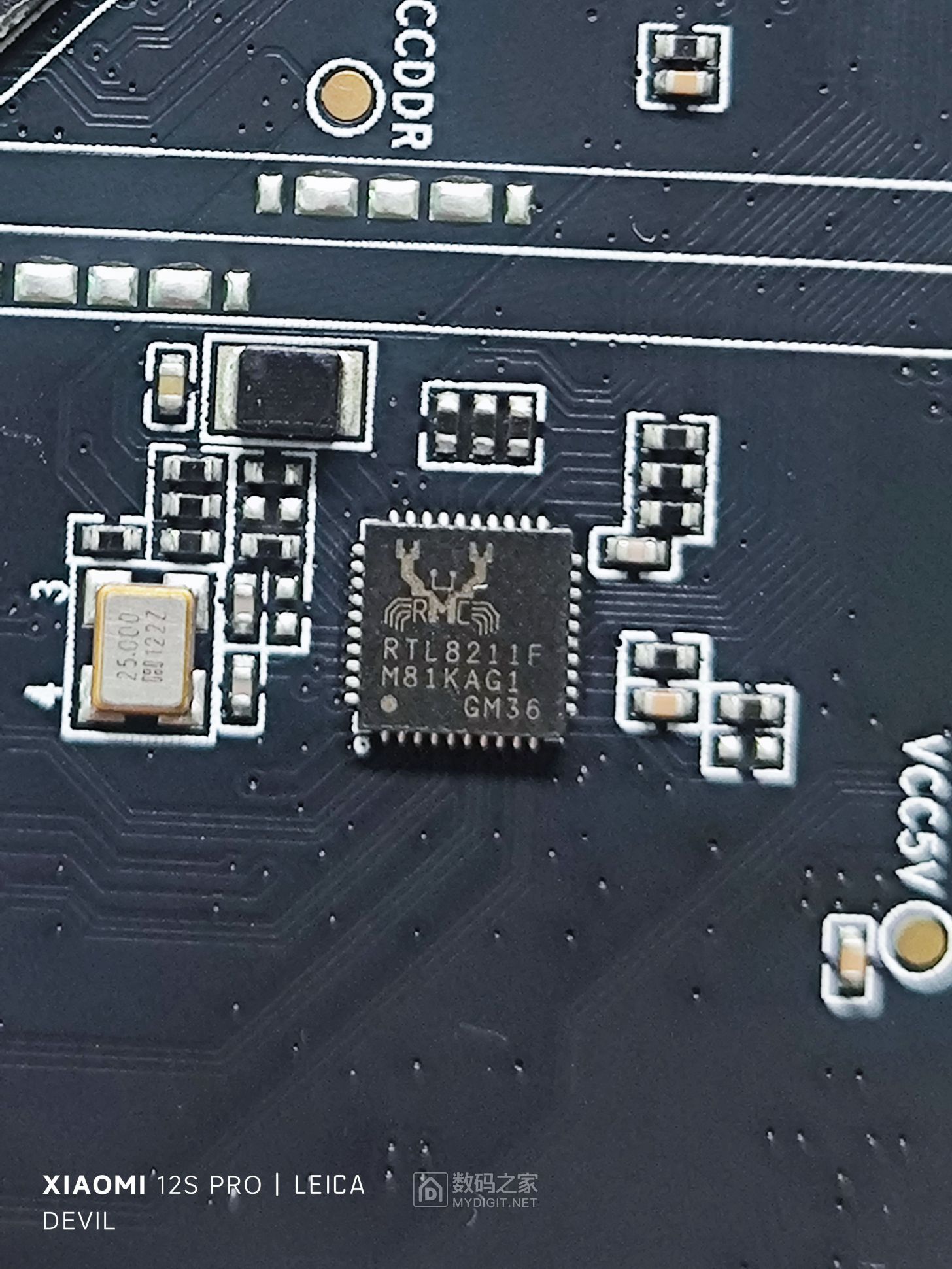

1Gbps PHY

配置

OEC 和 OECT(OEC-turbo) 都是基于瑞芯微 RK3566/RK3568 的网络盒子, 没有HDMI输入输出. 硬件上 OEC 和 OECT 是一样的, 唯一的区别是内存, OEC 内存 2GB 而OECT 内存是 4GB.

产品	OEC	OEC-turbo
CPU	RK3566/RK3568	RK3566/RK3568
内存	2GB	4GB
系统存储	8GB	8GB
网络接口	千兆以太网接口*1	千兆以太网接口*1
硬盘接口	SATA3.0接口*1；支持内置2.5寸硬盘	SATA3.0接口*1；支持内置2.5寸硬盘
USB	USB3.0*1	USB3.0*1
电源	12V/2A 电源	12V/2A 电源
产品尺寸	145mm90mm47mm	145mm90mm47mm

刷机流程

详细的拆机和刷机步骤, 参考这两篇就行

大致的步骤就是

下载 MiniLoaderAll_oect.bin 到本地
下载 Flash_Armbian_25.05.0_rockchip_efused-wxy-oec_bookworm_6.1.99_server_2025.03.20.7z 到本地, 解压
下载 DriverAssitant 到本地, 解压, 安装驱动
下载 RKDevTool_Release_v3.31 到本地, 解压, 运行, 只勾选前两行, 设置好地址, 选择对应的固件文件
使OEC板子进入MASTKROOM状态
在 RKDevTool 中执行烧录

关于下载BOOT失败

失败是正常的, 多试几次.

对于"下载BOOT失败", 如果一直失败, 可以用下图这种方式试试, 来源恩山论坛帖子链接. 比短接GND, 1V8的成功率高很多.

开着 RKDevTool, 先把地址和固件设置好

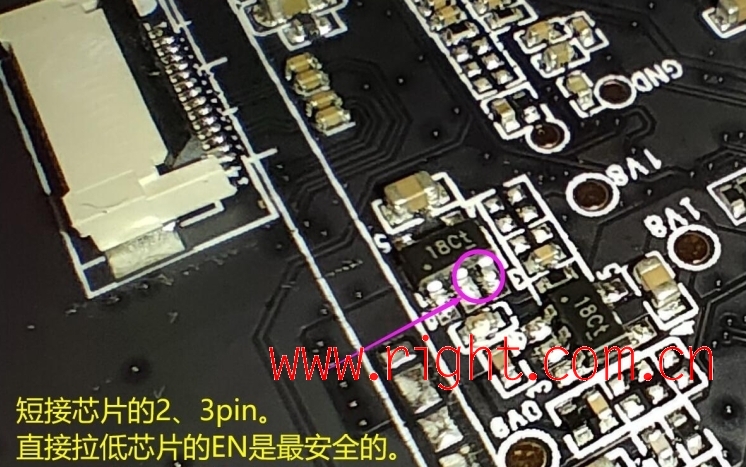

用一个金属物(例如小螺丝刀)对着图中18ct元件的2,3脚, 悬着先不要短接
OECT连上USB线, 另一头对着电脑USB口, 往USB口插OECT的灯亮起的那一刻, 迅速点一下2, 3脚使其短路, 点完即可放开, 此时会灯灭一下然后又亮, 就能检测到 MASKROOM 设备了
之后立即点击执行.

使用这种方式进入MASKROOM状态, 下载 BOOT 阶段的成功率能达到50%以上.

关于测试设备失败

如果BOOT下载成功, 执行到"测试设备开始", 但总是测试设备失败, 说明BOOT已经写进去了并且板子也启动了, 但是从上位机去检查板子的USB口失败了. 多试几次就可以了. 这种情况也可能是写入的 MiniLoaderAll.bin 不合适, 没有正常启动板子的USB口. 换一个 MiniLoaderAll.bin 试试.

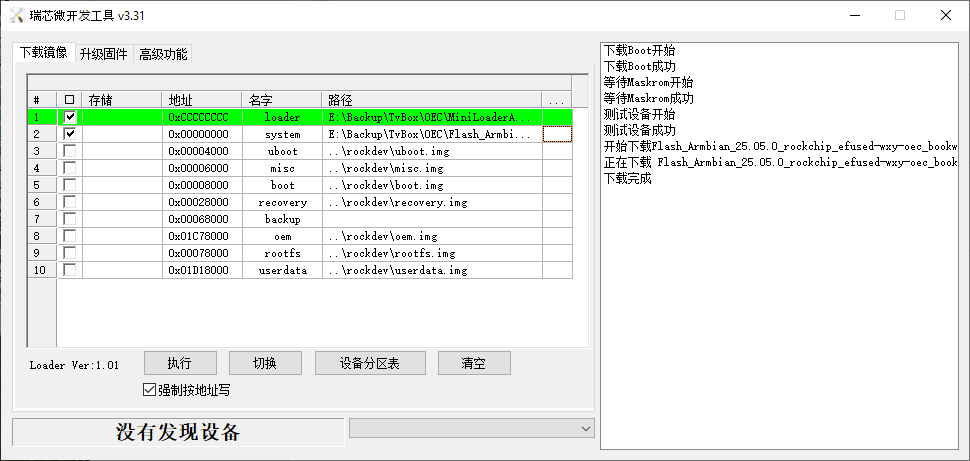

刷机成功的界面

最后一步写入固件因为有7个多GB, 写入的时间会比较久, 如果需要判断 RKDevTool 是否工作正常, 可以开一个系统任务管理器查看, 如果 RKDevTool 这个进程一直有磁盘写入, 说明还在工作.

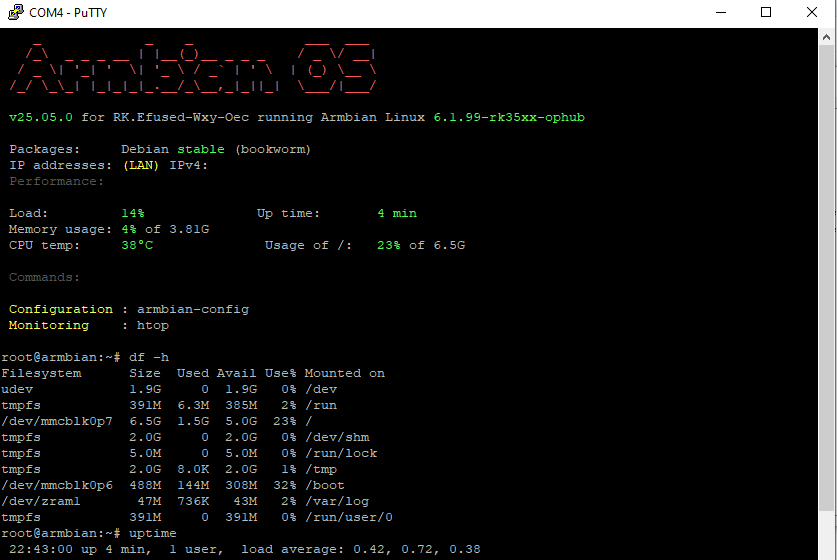

系统展示

系统设置

修改软件源

默认的软件源下载太慢了, 修改 /etc/apt/sources.list.d/debian.sources, 替换软件源

复制代码

Types: deb
URIs: https://mirrors.tuna.tsinghua.edu.cn/debian
Suites: bookworm bookworm-updates bookworm-backports
Components: main contrib non-free non-free-firmware
Signed-By: /usr/share/keyrings/debian-archive-keyring.gpg

Types: deb
URIs: https://mirrors.tuna.tsinghua.edu.cn/debian-security
Suites: bookworm-security
Components: main contrib non-free non-free-firmware
Signed-By: /usr/share/keyrings/debian-archive-keyring.gpg
