【电赛培训课程】测量与信号类赛题知识点讲解与赛题解析

一、三极管基础知识

1.基本运行规则

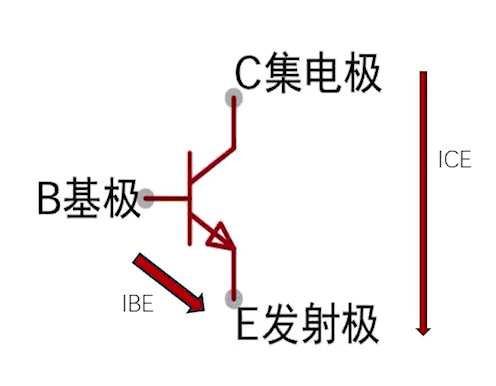

  • ICE = βIBE
  • UBE = 0.7V

2.什么时候选择使用三极管而不是运算放大器

  • 不需要精确的放大倍数(交流放大)
  • 题目指定

3.优点

  • 不容易产生自激振荡,在相同的频率下更不容易失真
  • 便宜量大管够

二、三极管放大电路设计

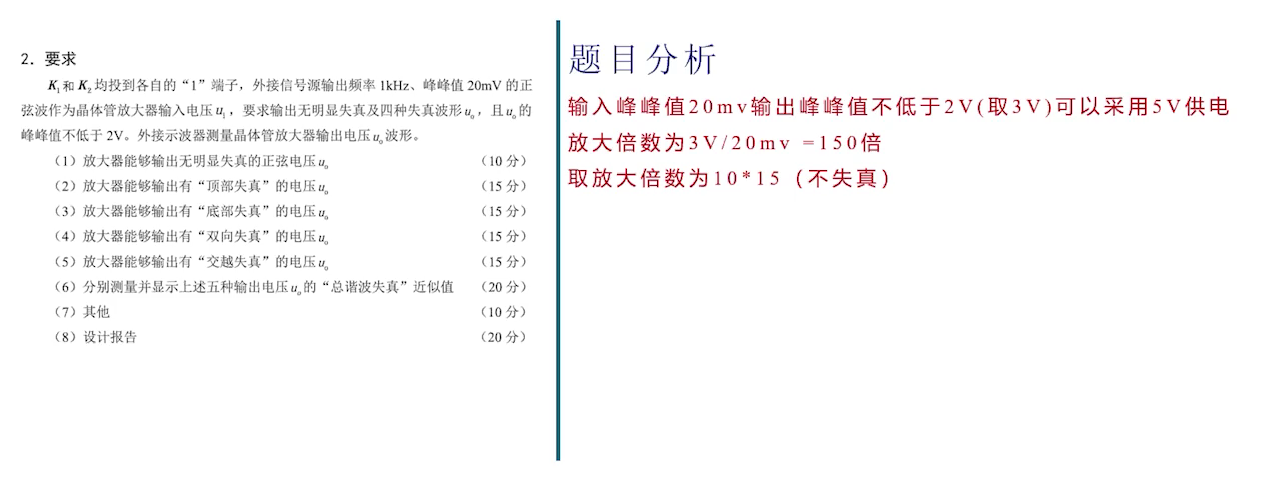

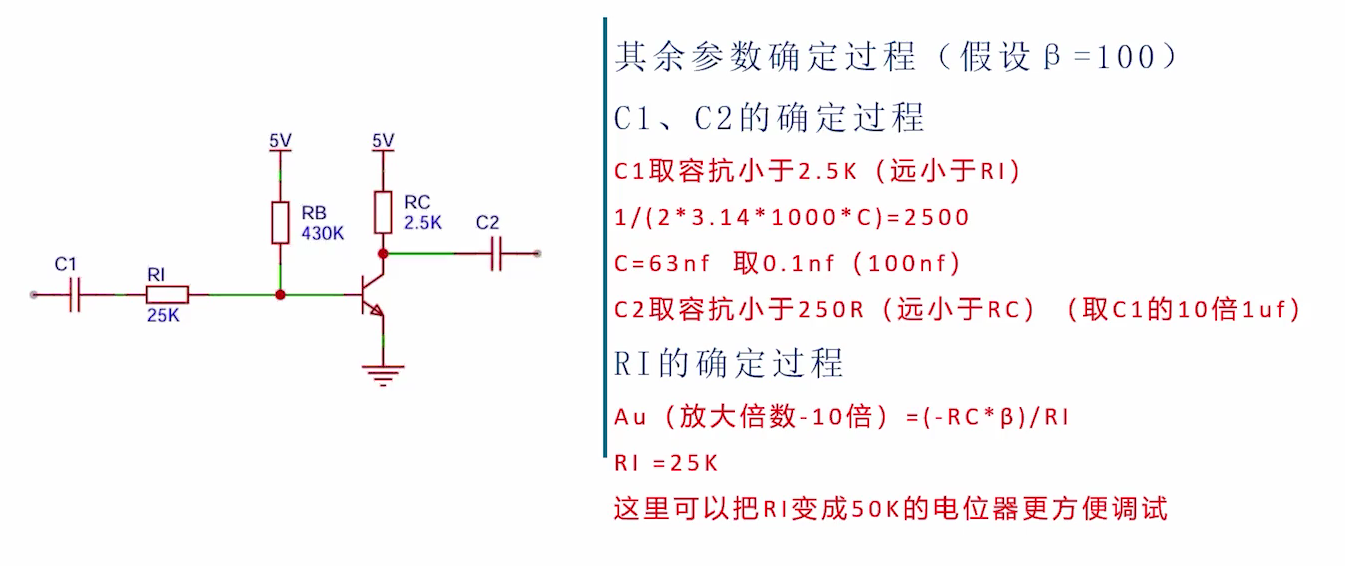

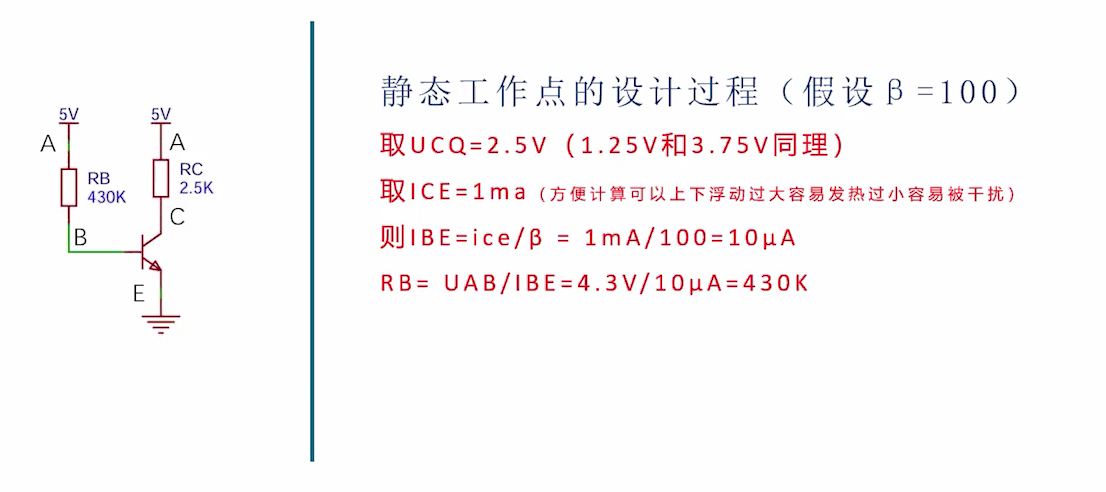

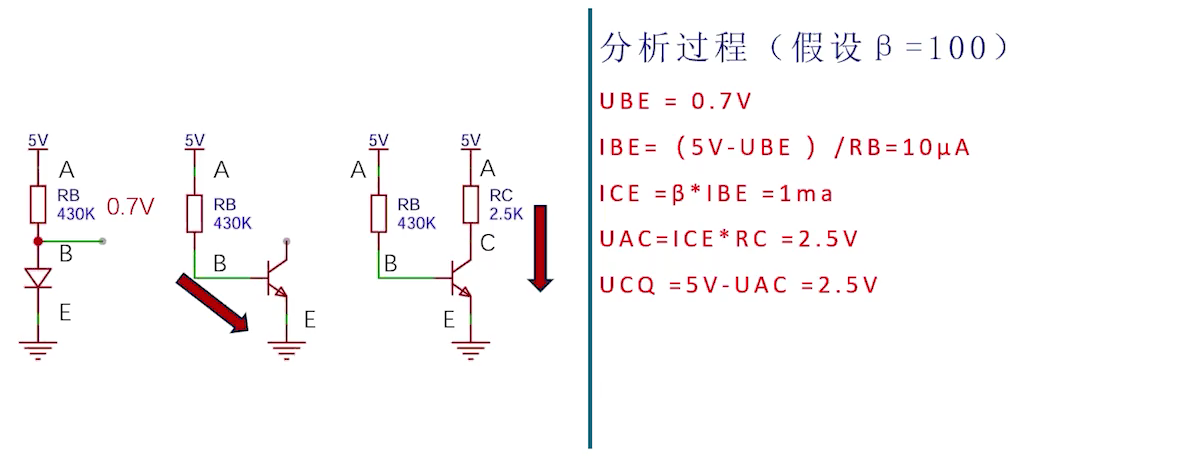

通过计算可得静态工作点Q = 2.5V

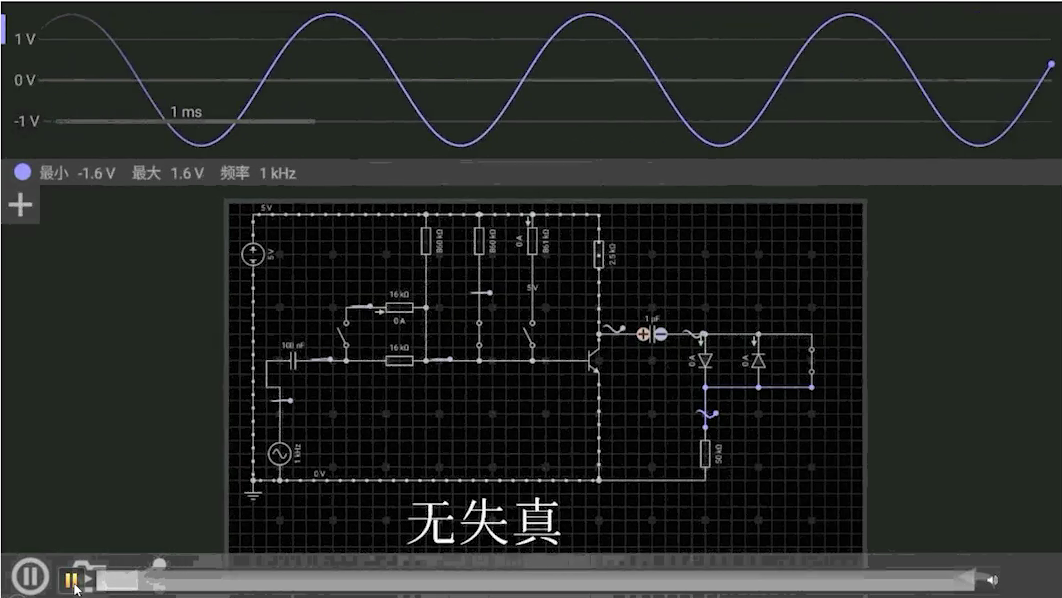

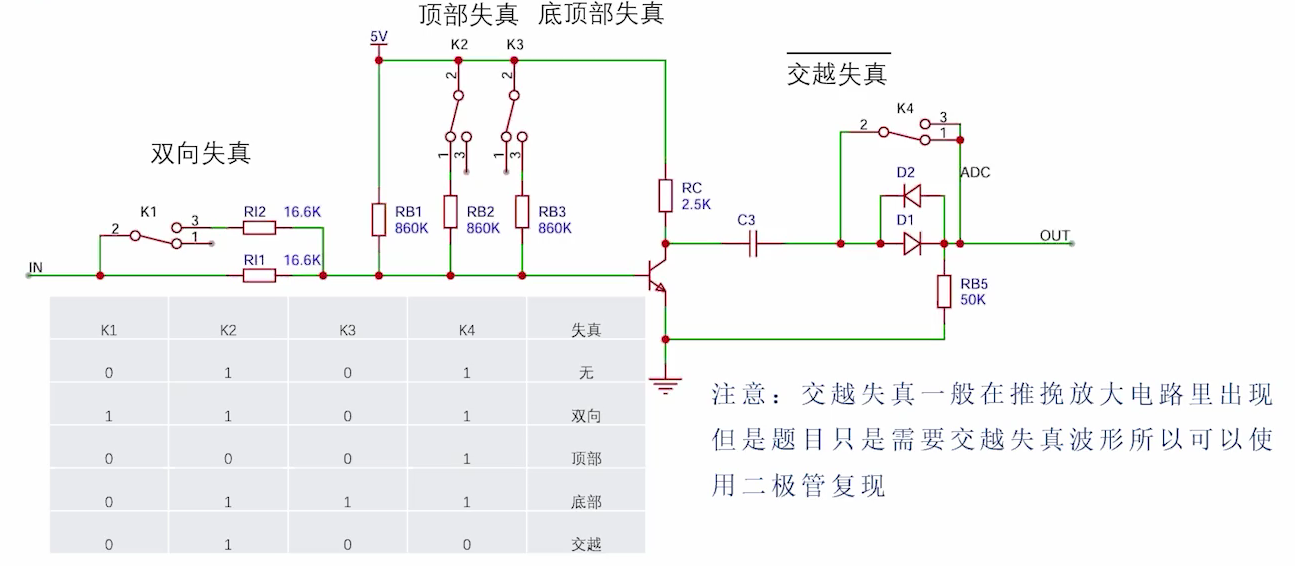

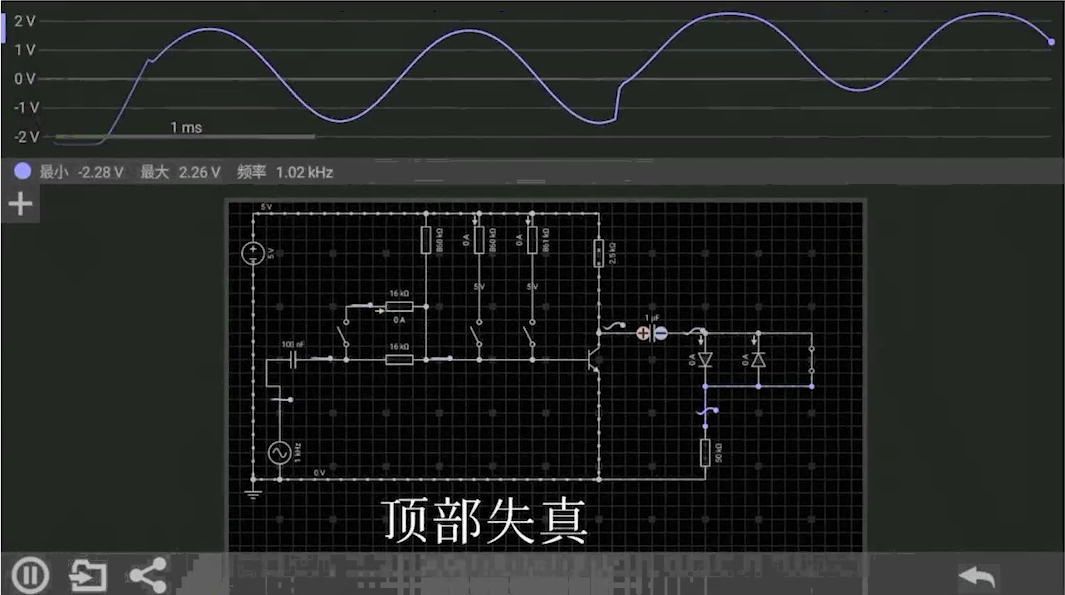

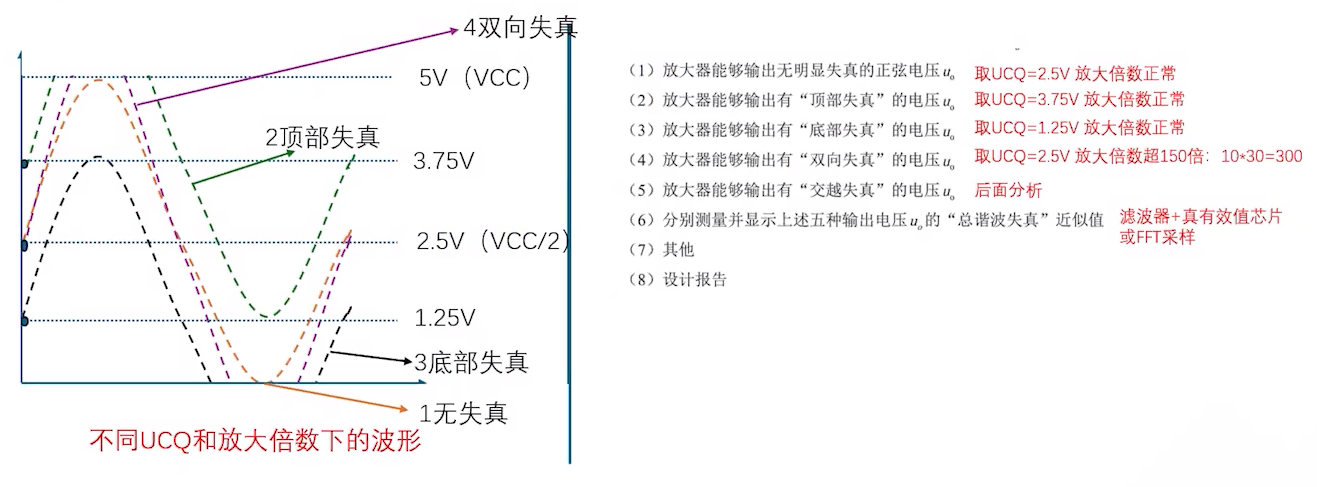

顶部失真的原因是:静态工作点偏上

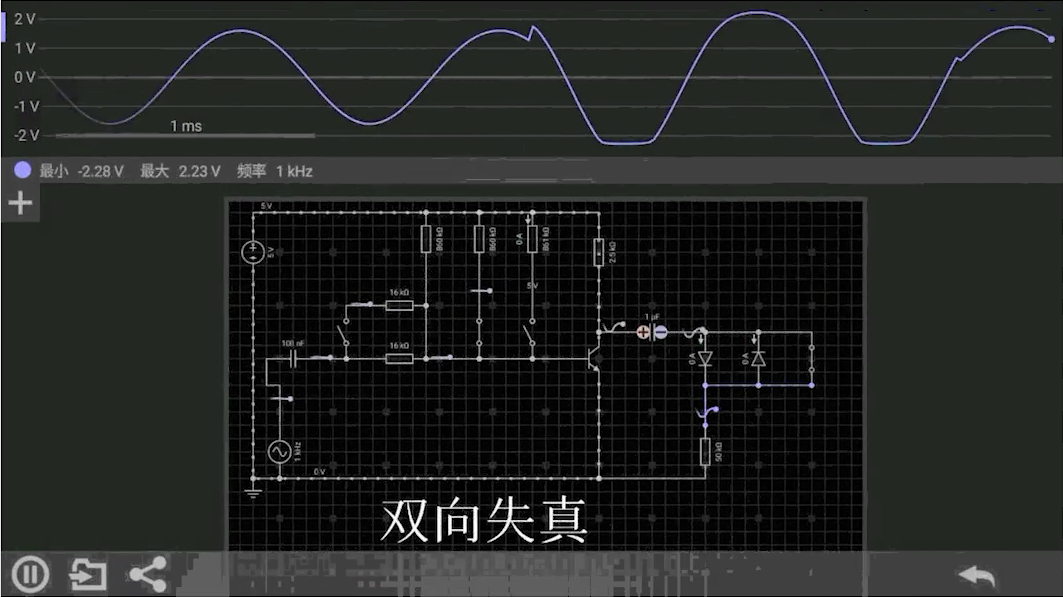

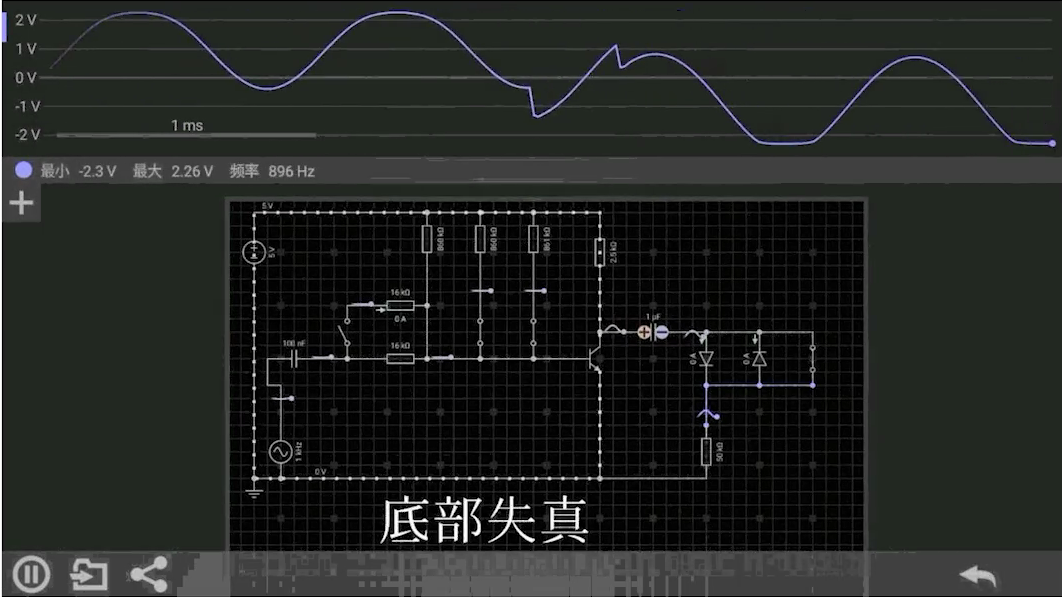

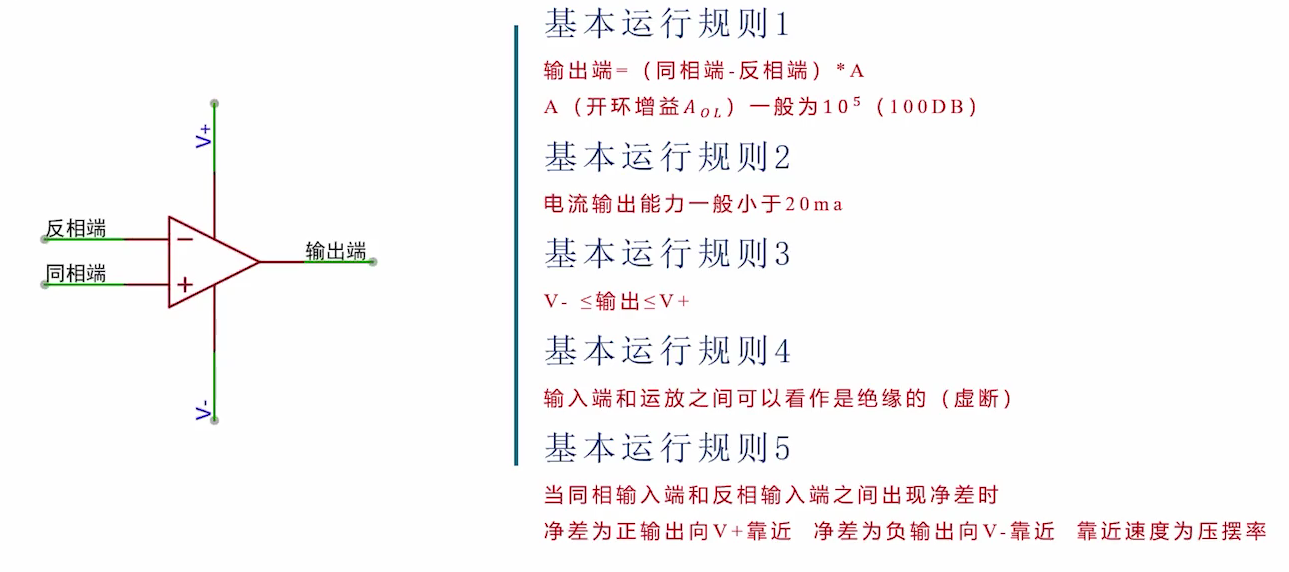

三、运算放大器基础知识

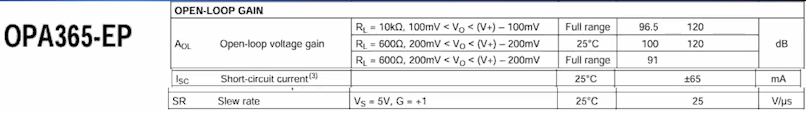

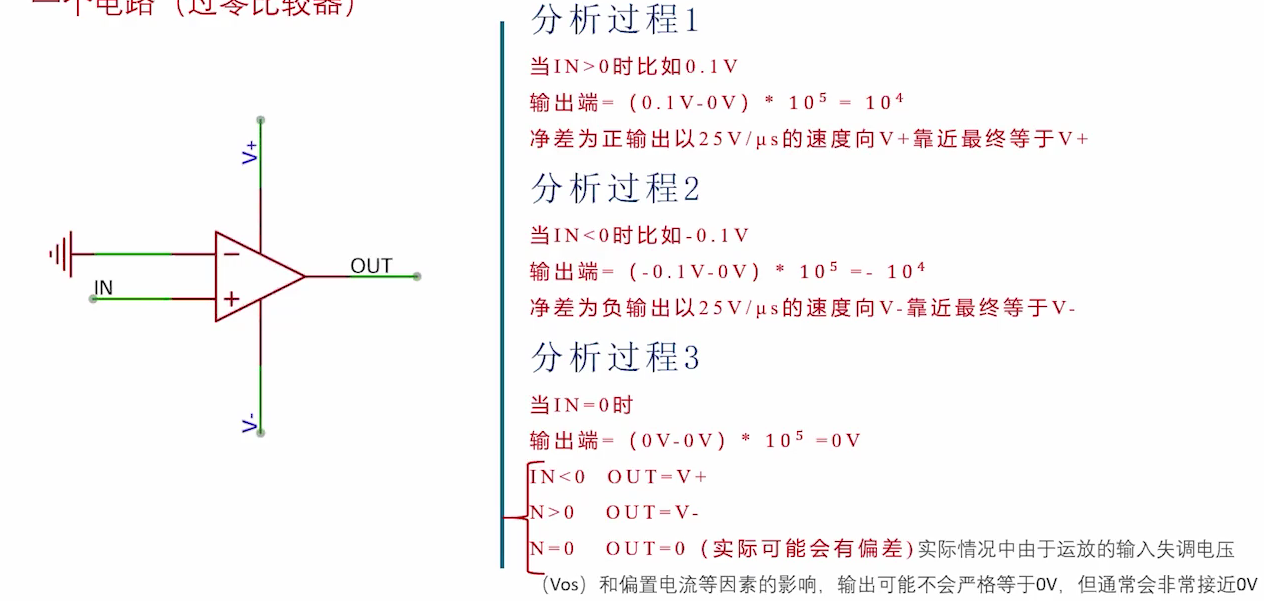

1.过零比较器

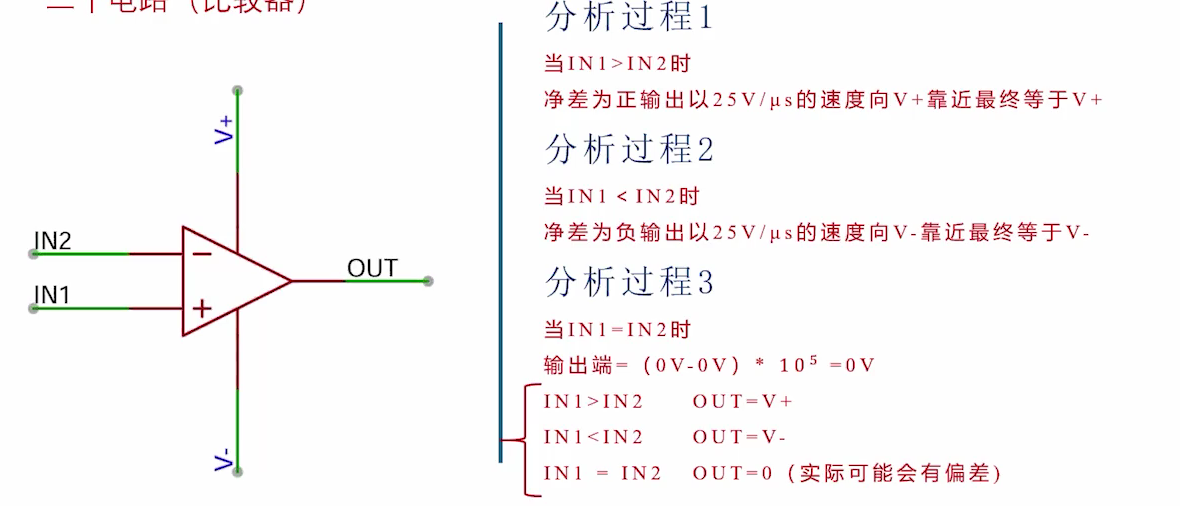

2.比较器

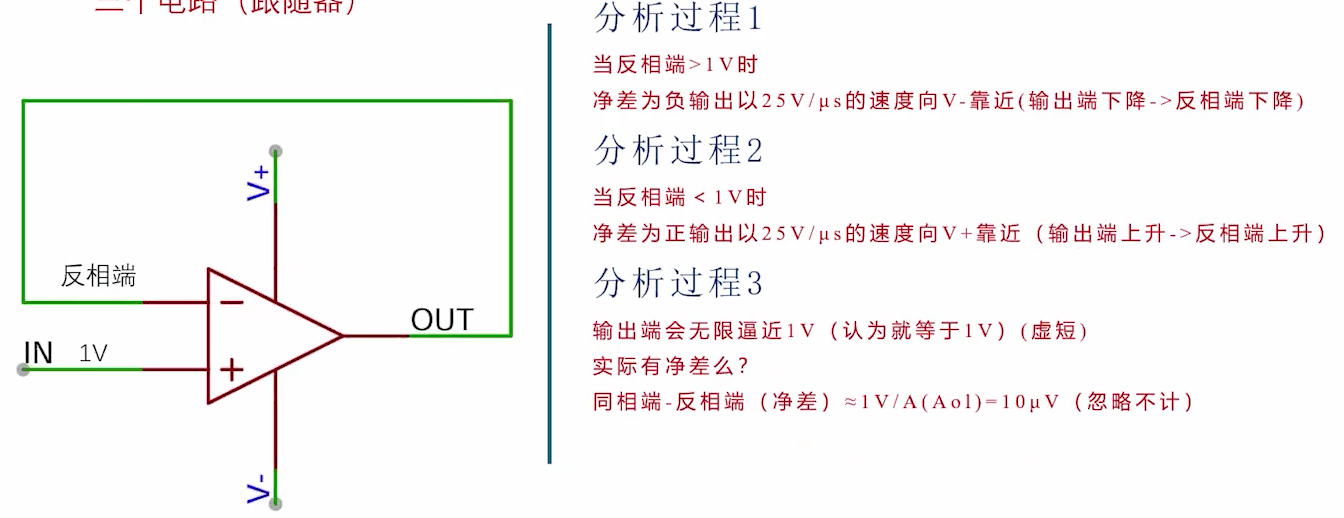

3.跟随器

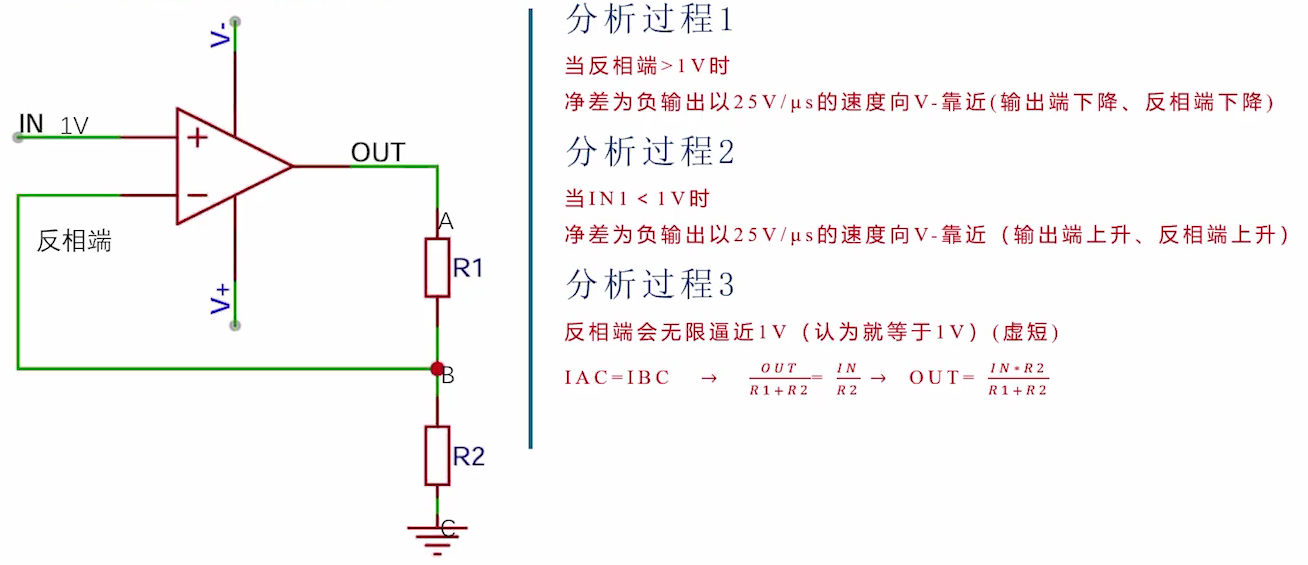

4.同相放大器

5.反相放大器

四、运算放大器应用

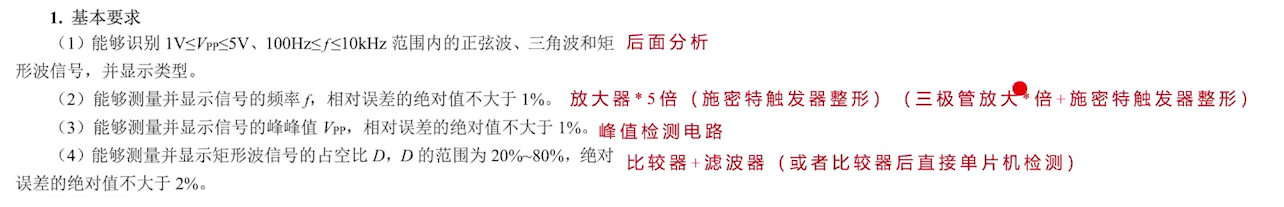

1.读题

2.观察波形差异

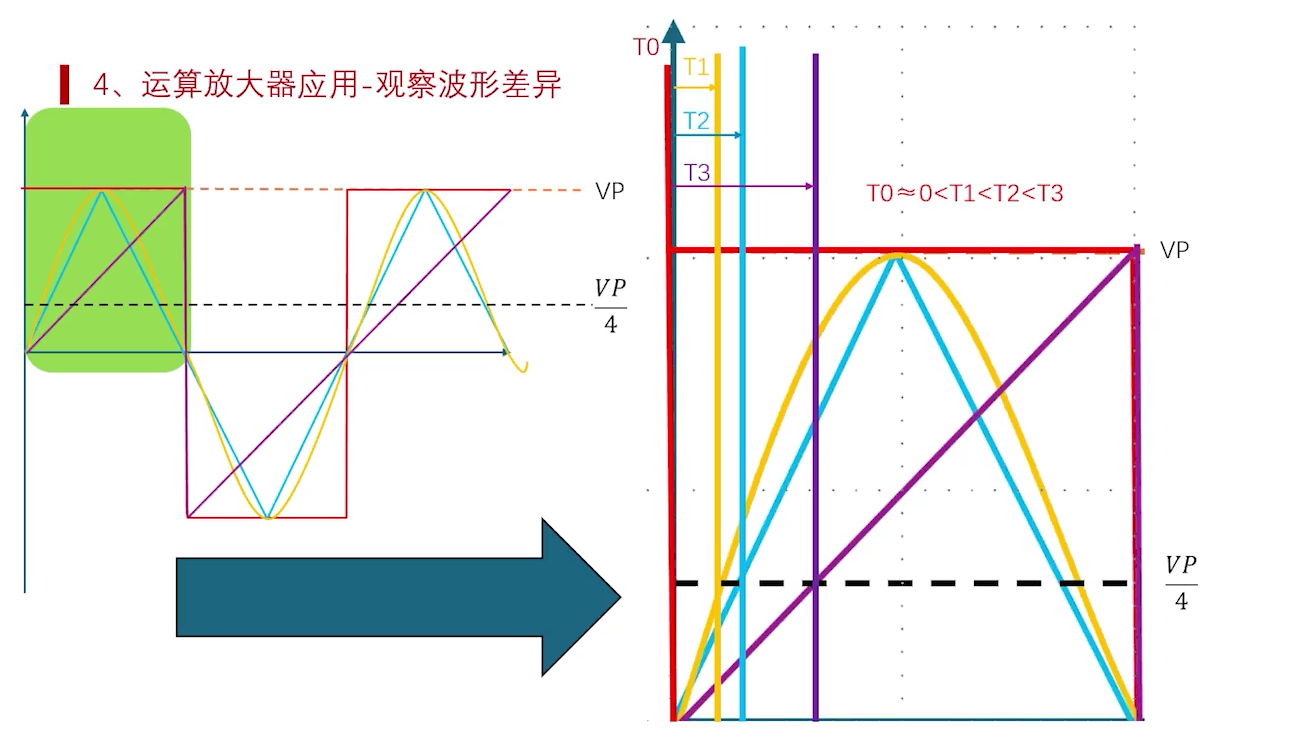

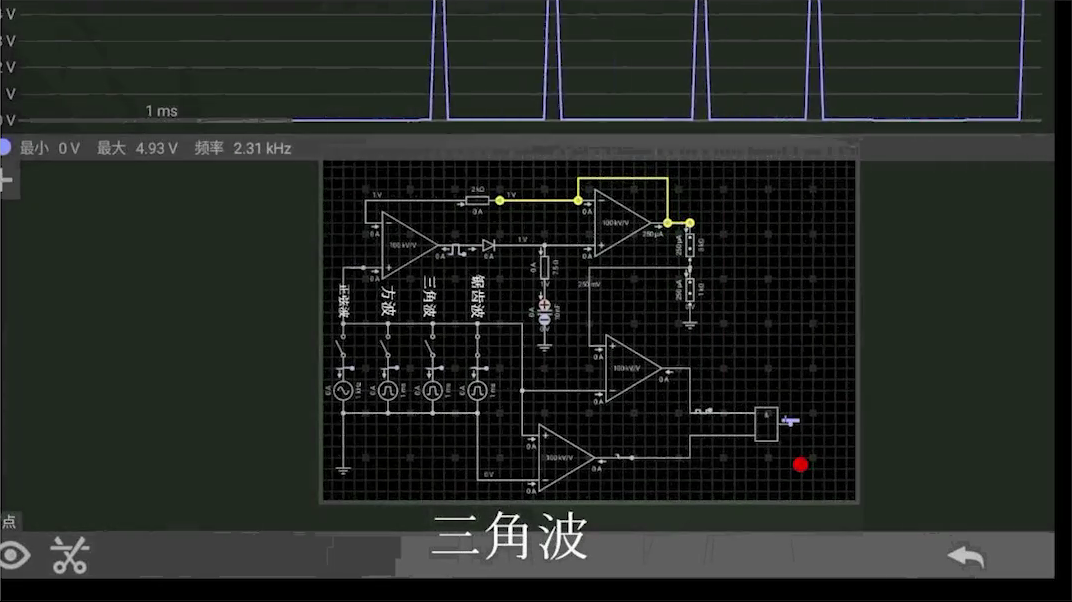

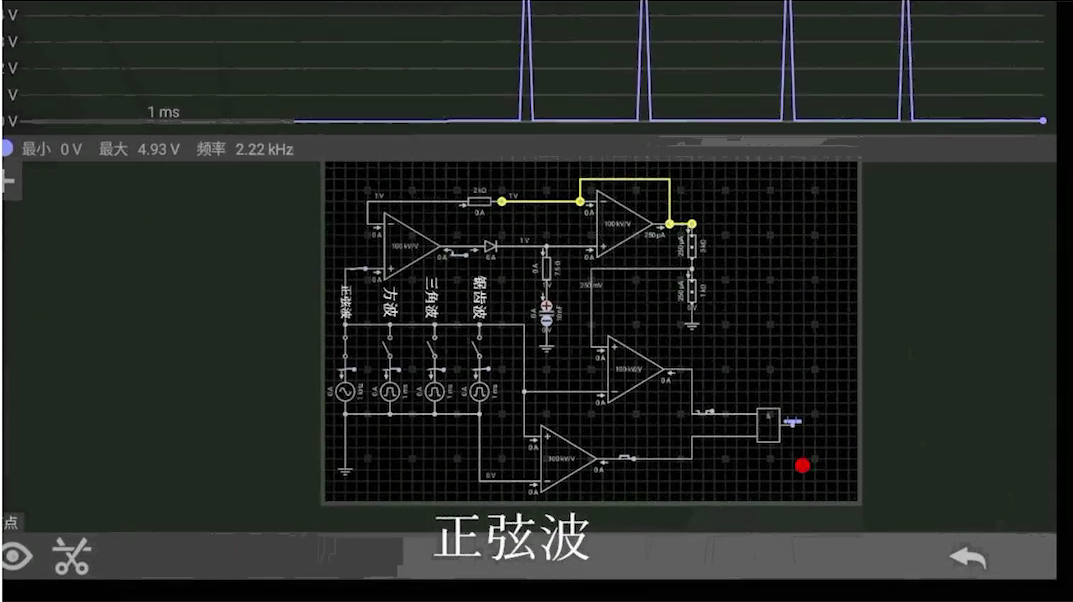

图中的四种波形到达1/4Vp的时间不一样。可以先经过一个过零比较器,获取到波形的过零位置的上升沿,然后通过峰值检测电路得到1/4的最大值,用1/4的最大值跟原波形进行比较得到第二个上升沿,用第二个上升沿减去第一个上升沿可以得到时间△t,根据△t可以判断属于哪种波形,该方法的好处是和频率、电压幅值均没关系,不会受到频率和电压幅值的限制。

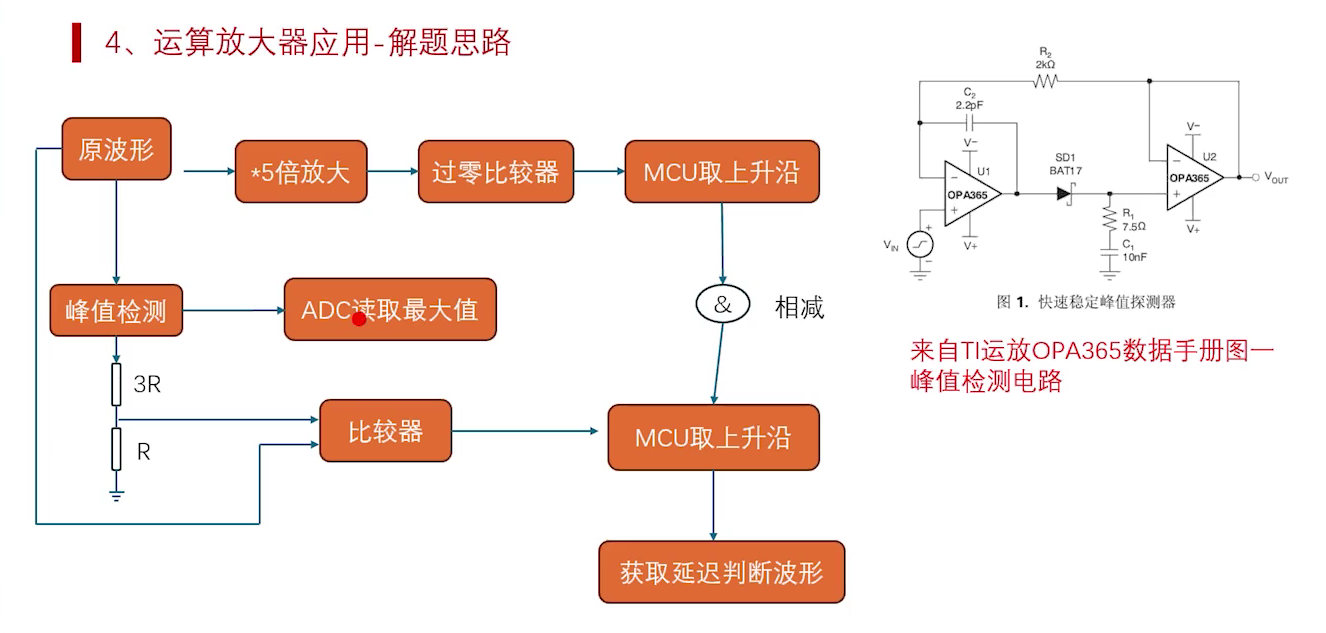

3.解题思路

4. 仿真---不同波形的延迟

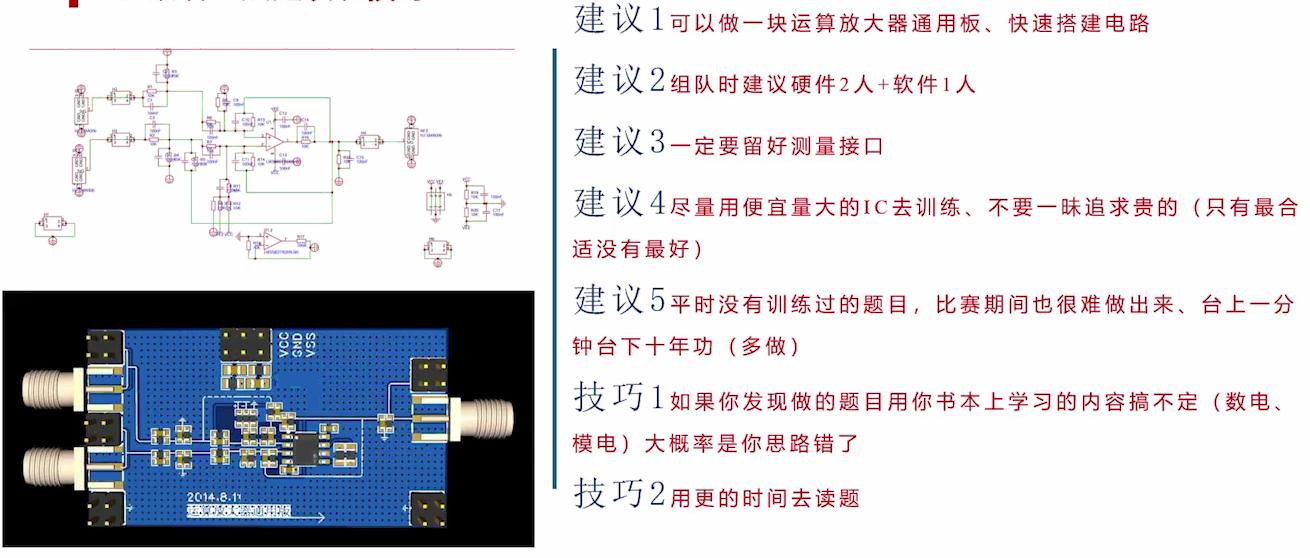

五、备赛建议和技巧
