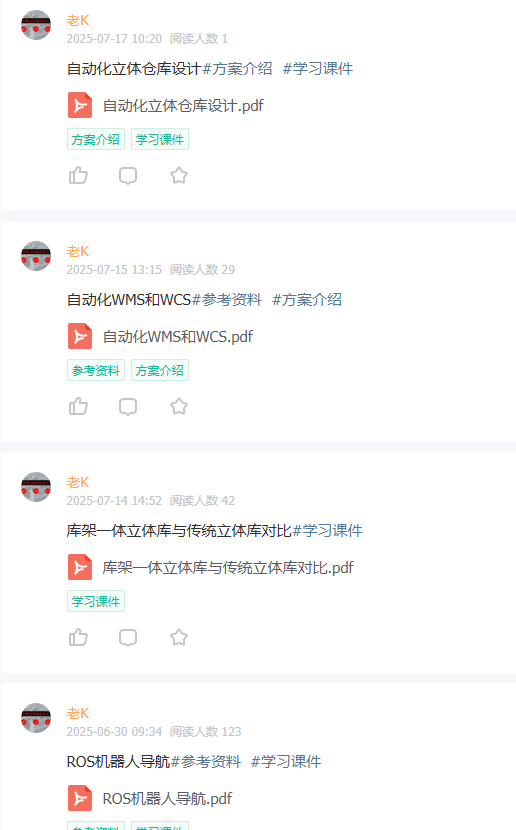

完整版文件和更多学习资料,请球友到**知识星球【智能仓储物流技术研习社】**自行下载

今日【知识星球】分享内容如下:

自动化立体仓库设计核心内容整理


一、系统概述

  • 定义:高层货架+巷道堆垛机+自动化设备,由计算机控制实现自动存取。

  • 功能

    • 大量储存(可达30万吨货物);

    • 自动存取、库存控制、扩展至分拣/包装/配送。


二、优缺点

  • 优点:空间利用率高、作业效率高、降低人力成本、库存精准、系统优化。

  • 缺点:投资大、施工复杂周期长、货品适应性有限、改造困难。


三、布局形式

表格

复制

布局类型 特点 适用场景
U型布置 物流路线合理,支持越库作业,易扩展 汽车零部件、家电制造
直进穿越式 高效越库,适合高峰进出 单一品种成品库(电子产品、医药)
模块化干线布置 多功能,适应多样化产品 商超物流中心

四、核心设备与技术参数

1. 巷道堆垛机
  • 结构:双立柱地面支撑,无司机室。

  • 速度:水平0-120m/min,垂直0-20m/min,货叉0-20m/min。

  • 安全:松绳/断绳保护、货叉连锁、双重入库/空取货报警。

  • 控制:手动/单机自动/联机自动。

2. 输送设备

表格

复制

设备类型 关键参数
入出库水平输送机 载荷≤1000kg,红外跟踪,380V供电,联锁保护。
入出库穿梭车 载荷≤1000kg,速度0-100m/min,绝对认址,支持两种托盘尺寸。
升降移载输送机 升降高度750-50mm,液压驱动,兼容手推液压托盘车。
3. 钢结构货架
  • 精度:全长偏差≤1mm,立柱垂直偏差≤1/1000mm。

  • 强度:横梁挠度≤L/300,安全系数≥1.55,抗震8级。


五、作业能力与计算

  • 作业方式

    • 单一作业:单次入库或出库;

    • 复合作业:一次循环完成入库+出库(效率提升20-30%)。

  • 能力计算

    每小时处理单元数 n=T3600(T为平均作业周期,需实测)。


六、设计标准

  • 货架规范:JB/T9018-2011、JB/T5323-91

  • 堆垛机规范:JB5319.2-91、JB/T7016-93

  • 通用标准:GB3811-2008(起重机)、GBJ17-2001(钢结构)


七、典型案例

  • 海尔国际物流中心一汽大众装配车间大型商超分拨中心

总结:自动化立体仓库通过高密度存储、自动化设备及智能控制实现高效物流,需权衡投资与灵活性,设计需严格遵循行业标准。

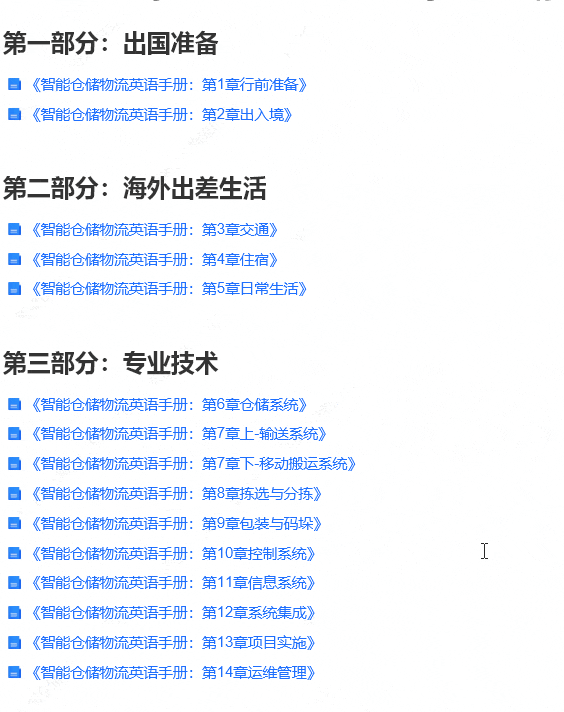

-- 海外项目英语手册 --
