H3C交换机对接zabbix监控平台

前提准备

  • 华三MIB查询平台 MIB查询

  • H3C交换机 & zabbix服务器

如何查询OID

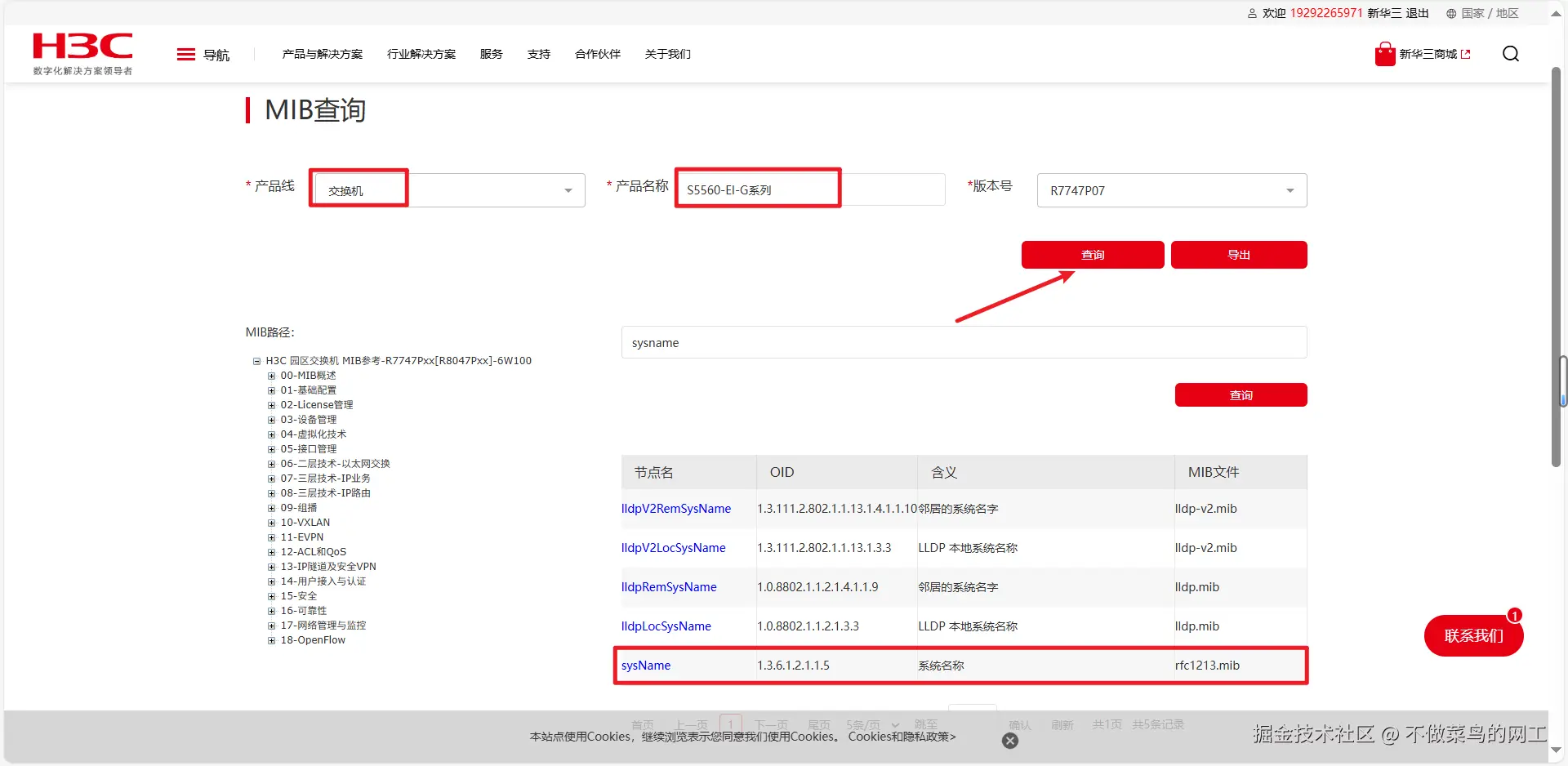

  1. 在H3C-MIB网站依据关键词查询相关节点名

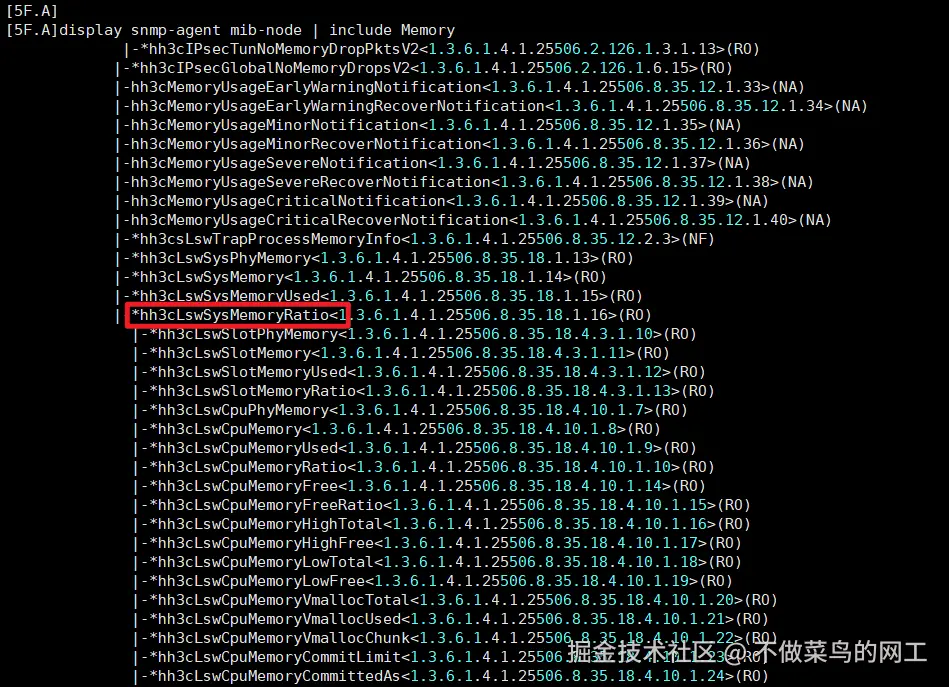

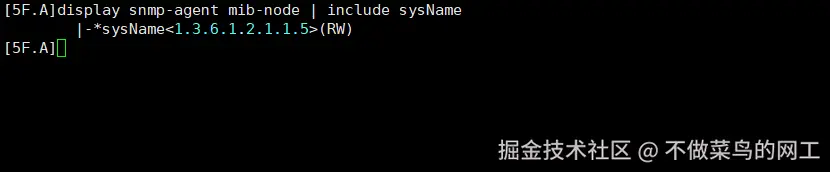

  1. 在H3C交换机查看对应的OID
  1. 或者选择在交换机搜索关键词再去官网搜索含义

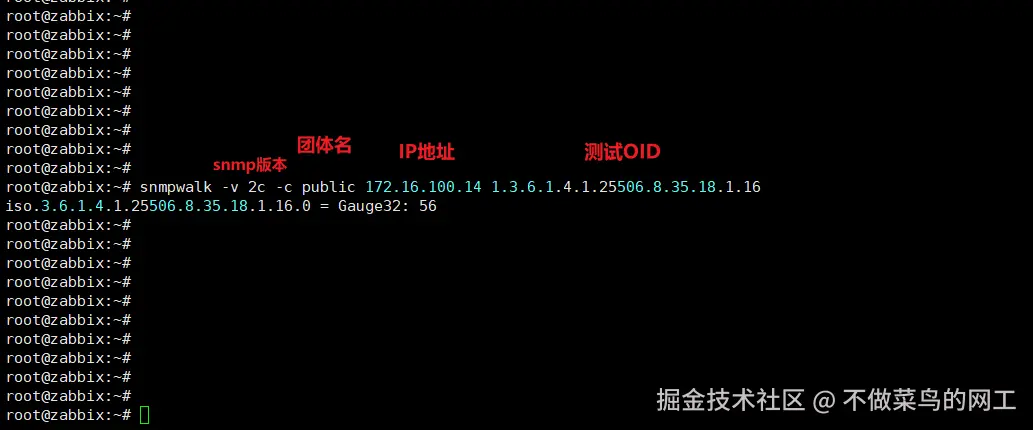

测试OID

r 复制代码
snmpwalk -v 2c -c public 172.16.100.14 1.3.6.1.4.1.25506.8.35.18.1.16

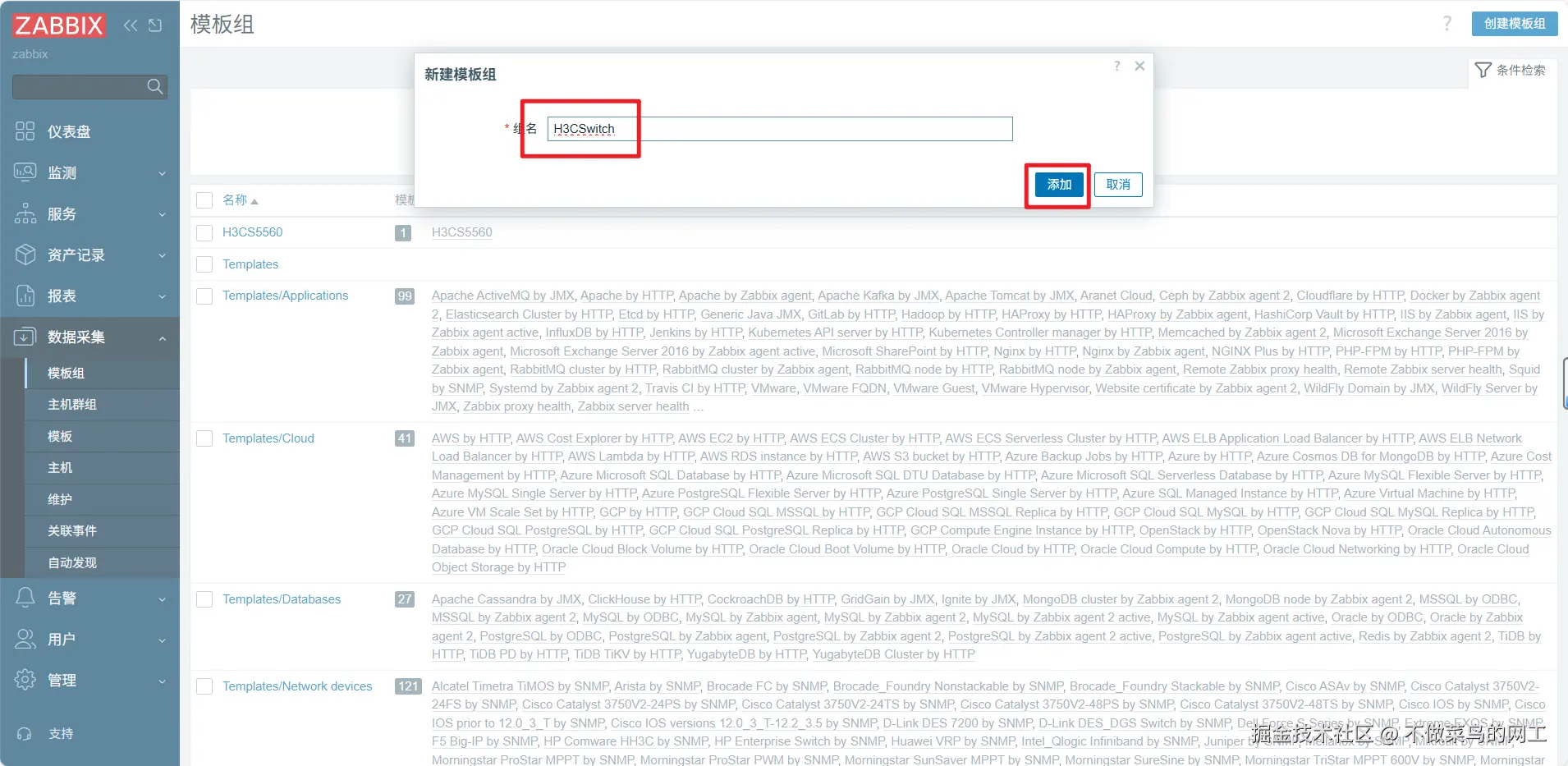

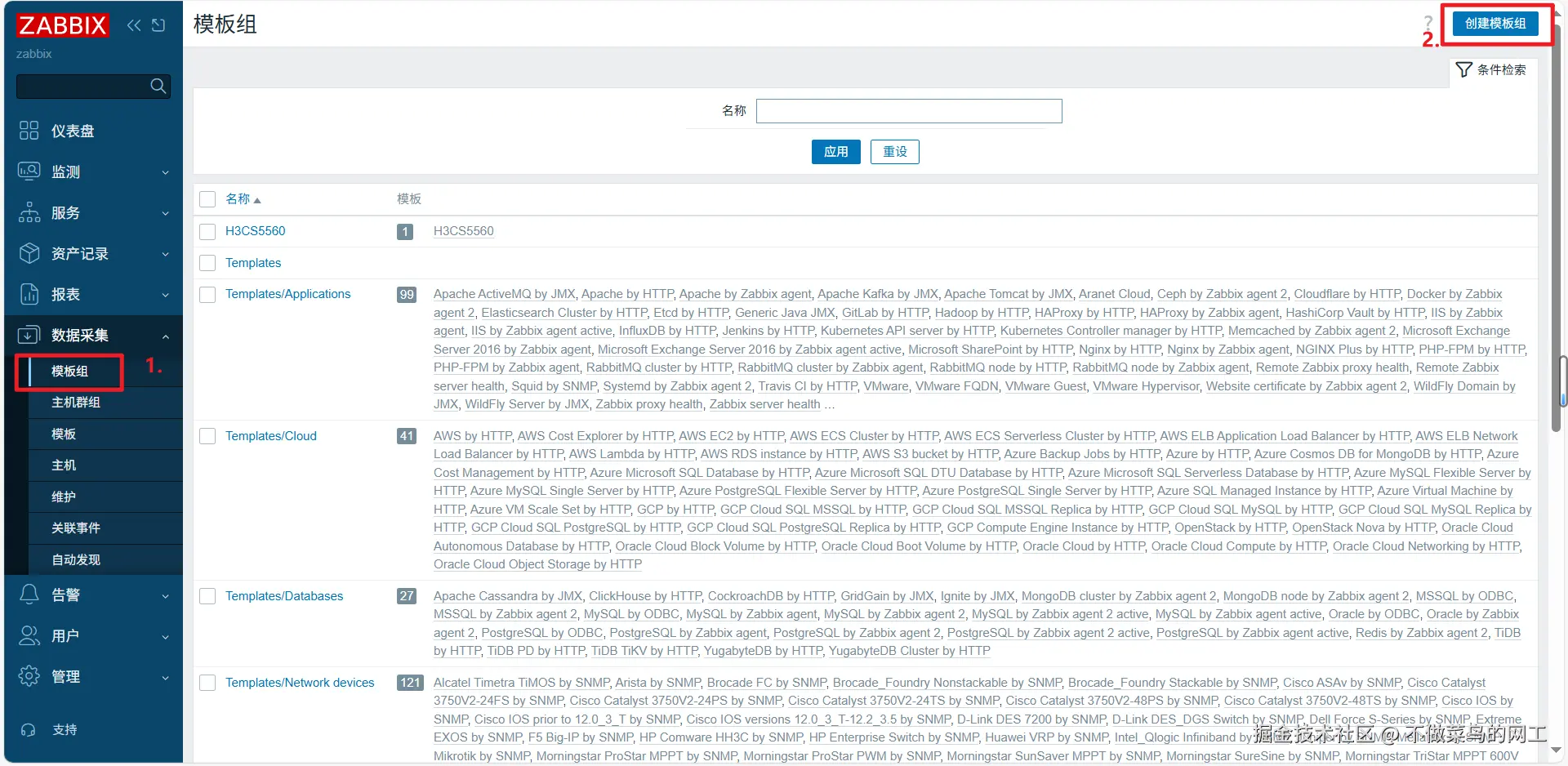

创建模板组

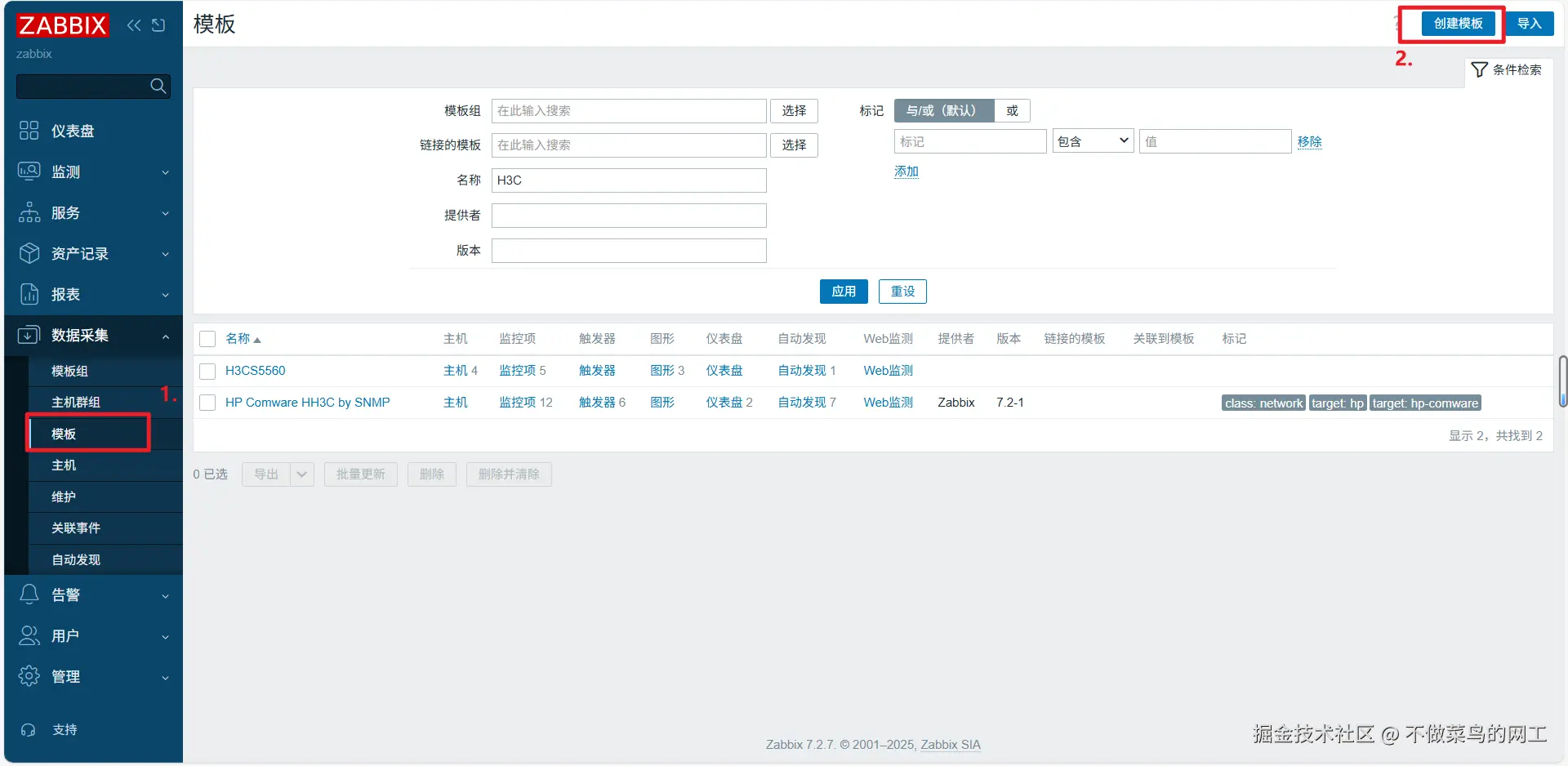

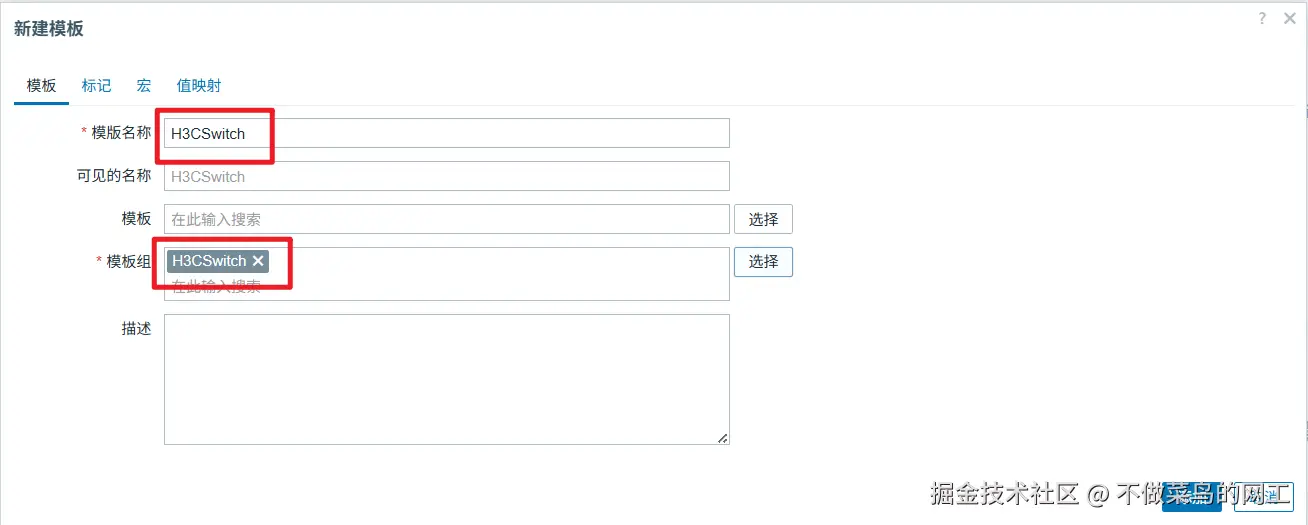

创建模板

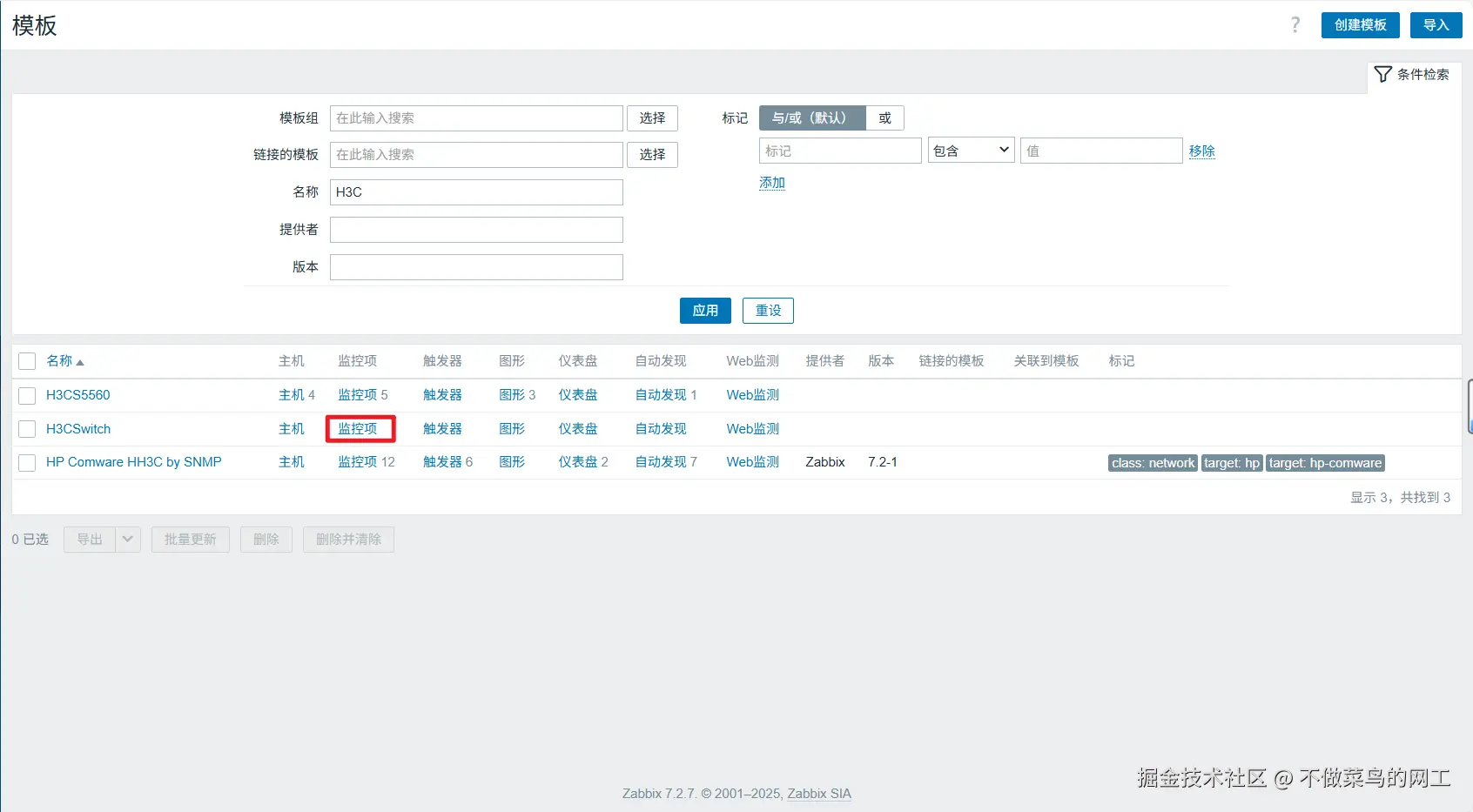

编辑模板

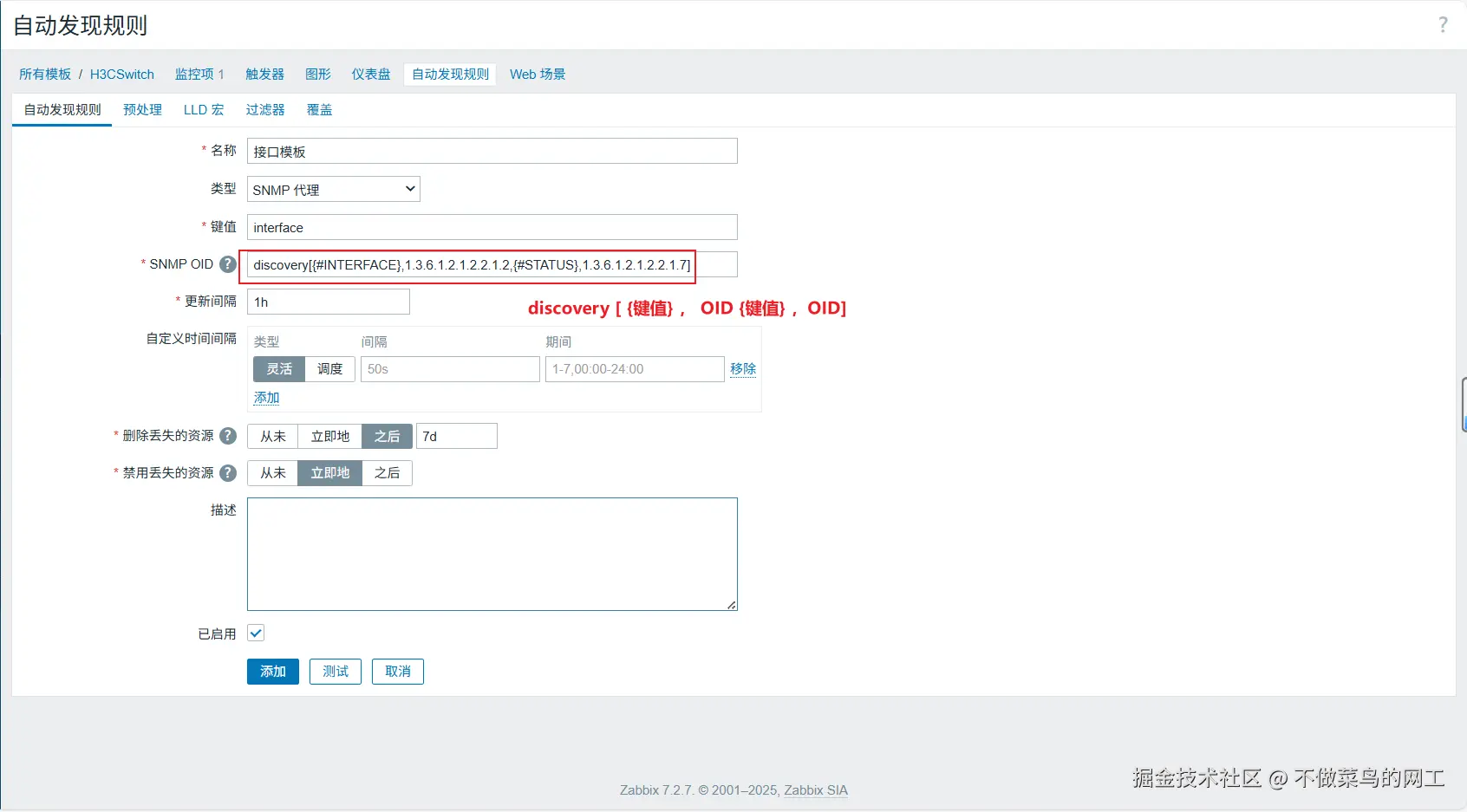

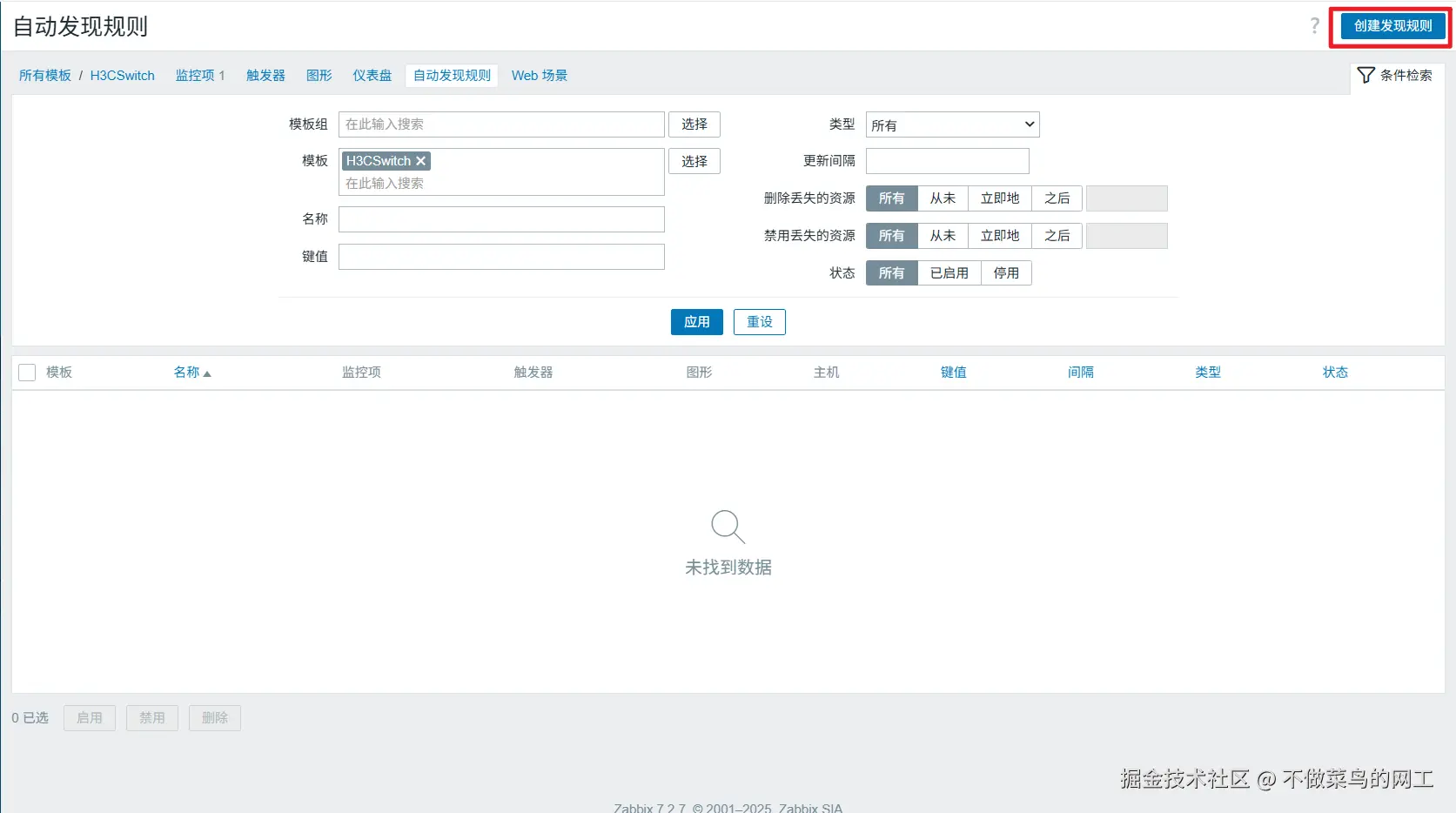

配置自动发现【发现接口】

配置成功之后 会遍历OID内所有数据 但是不会呈现数据 呈现数据需要配合监控项

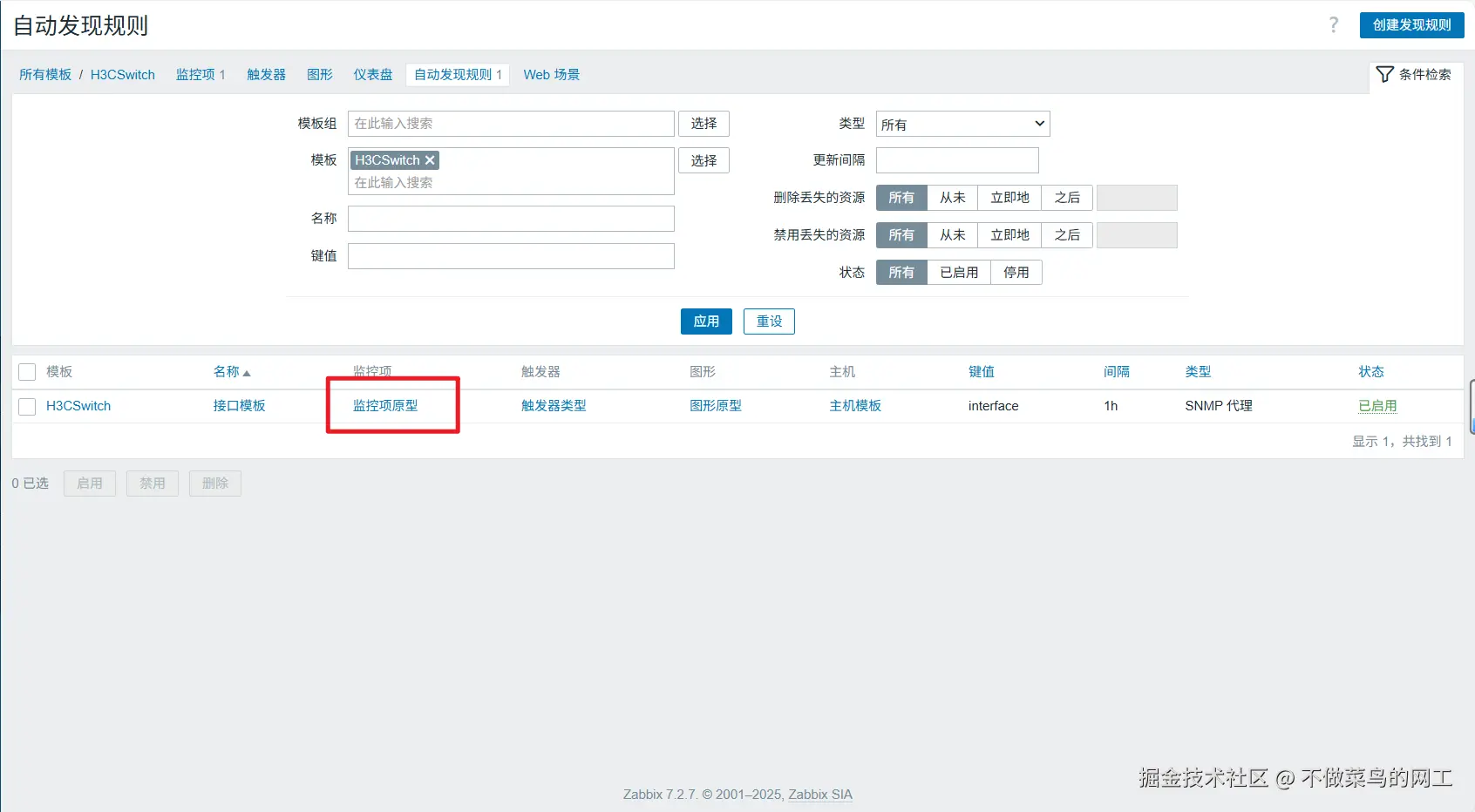

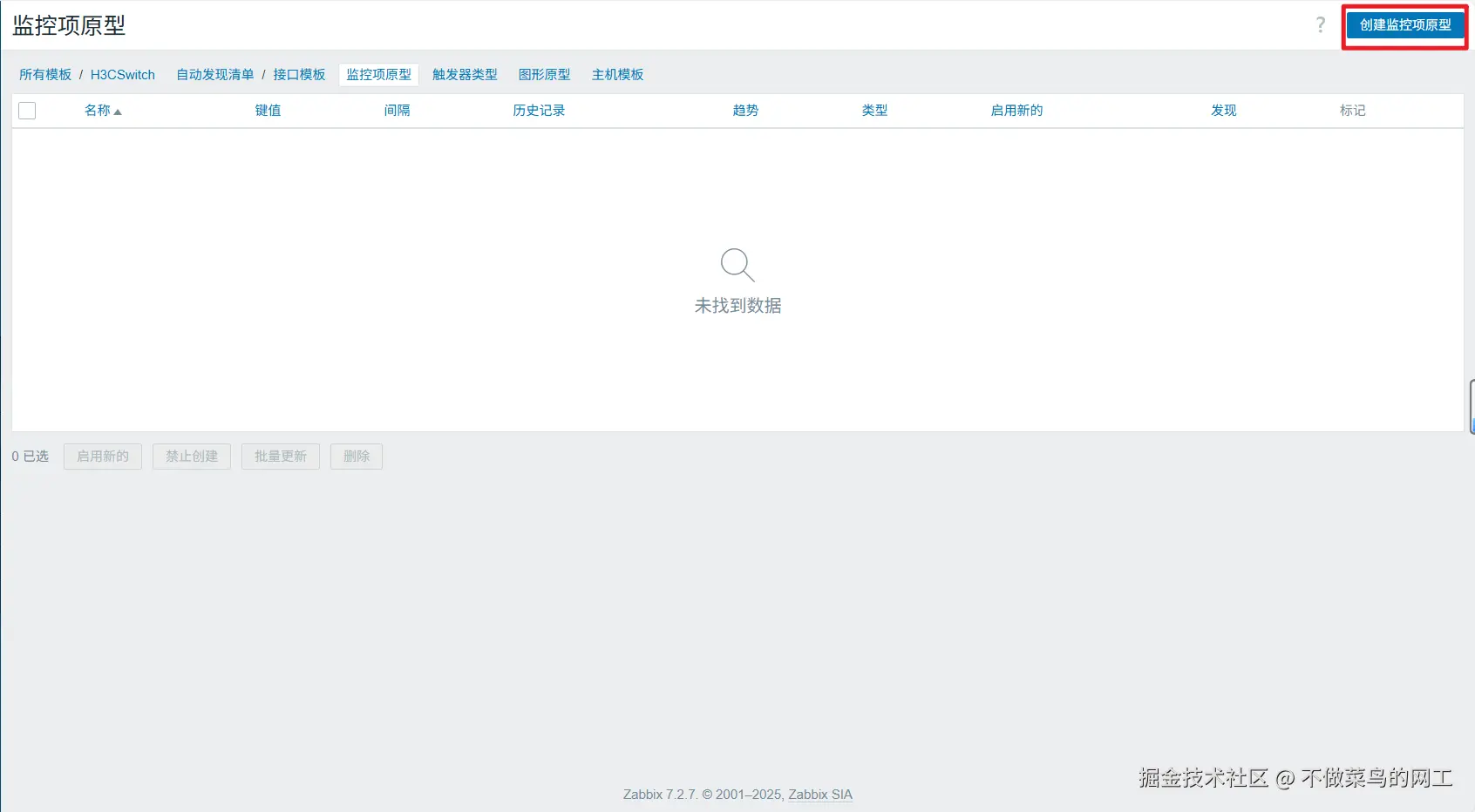

配置自动发现的监控项

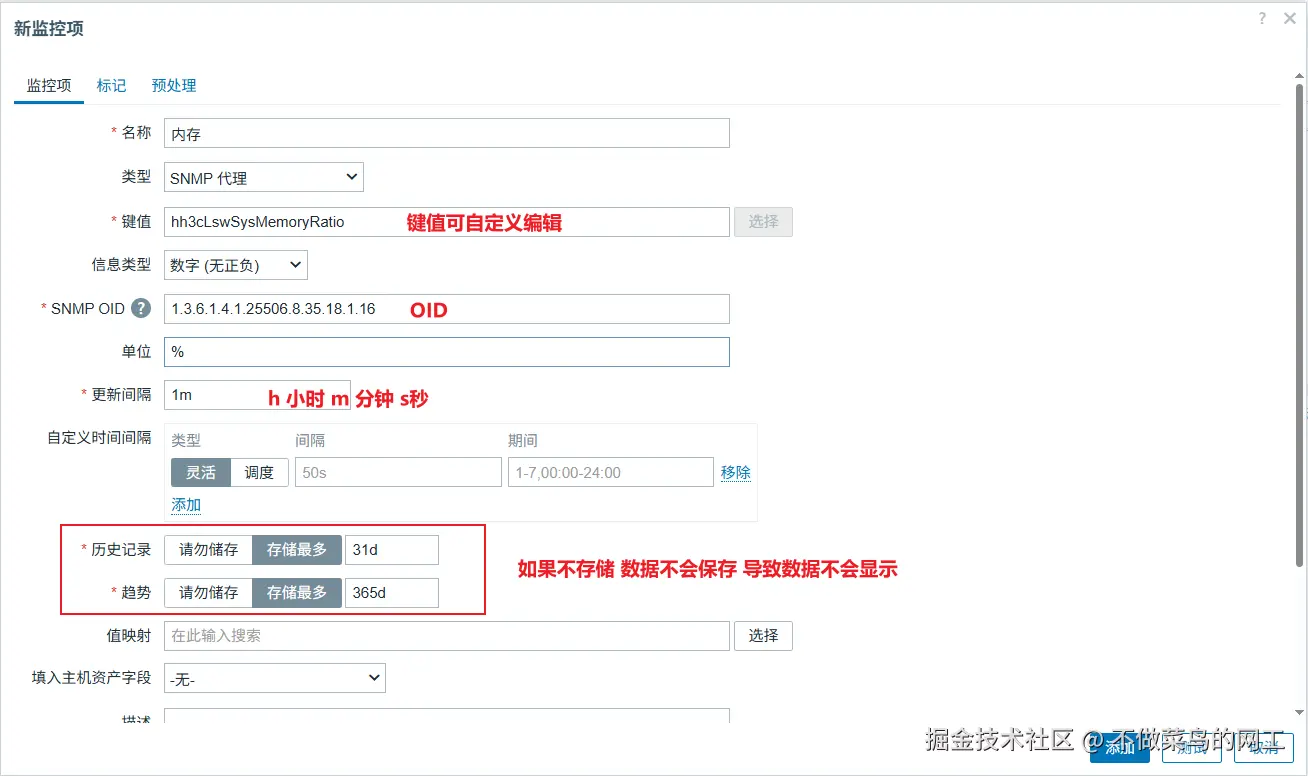

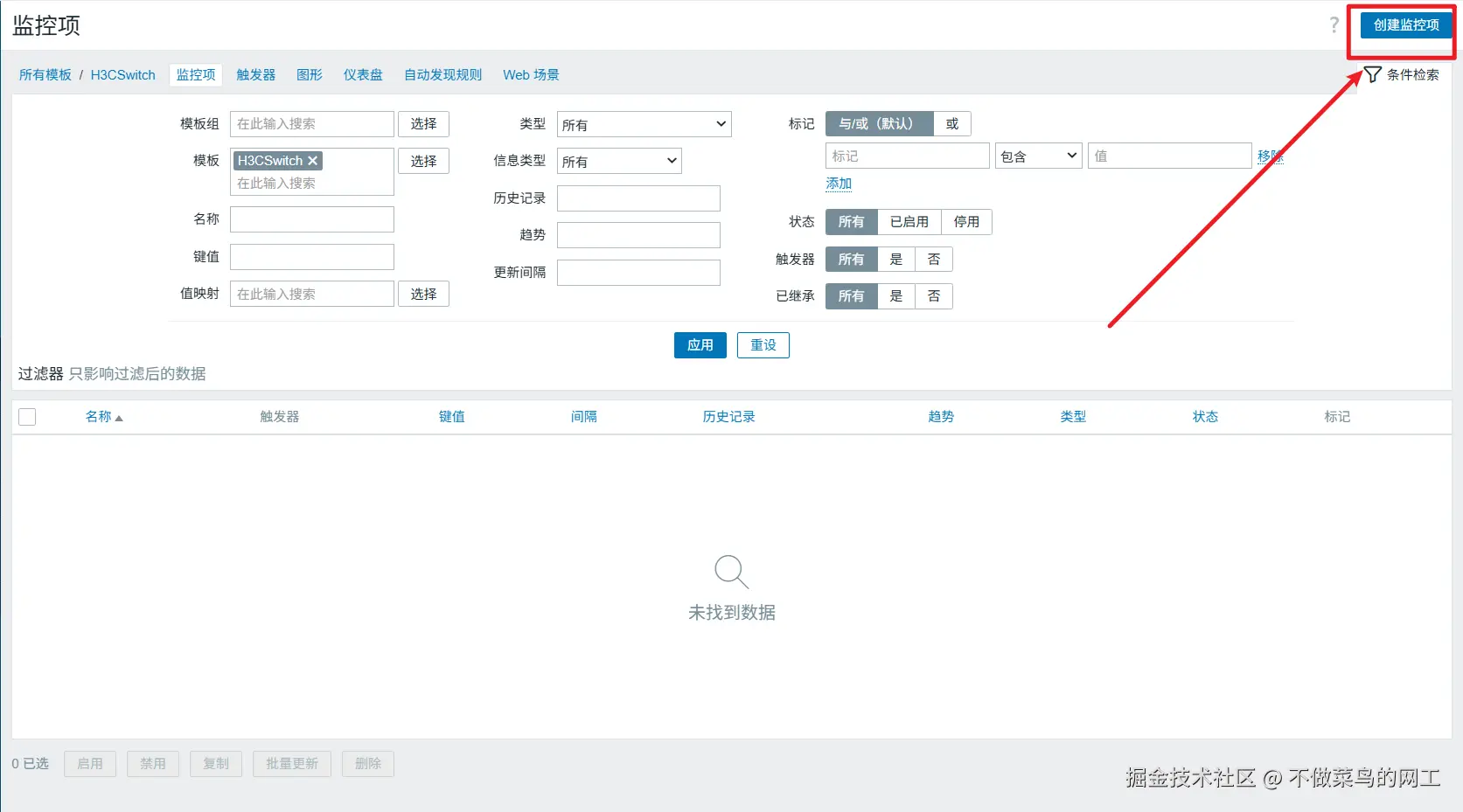

配置监控项

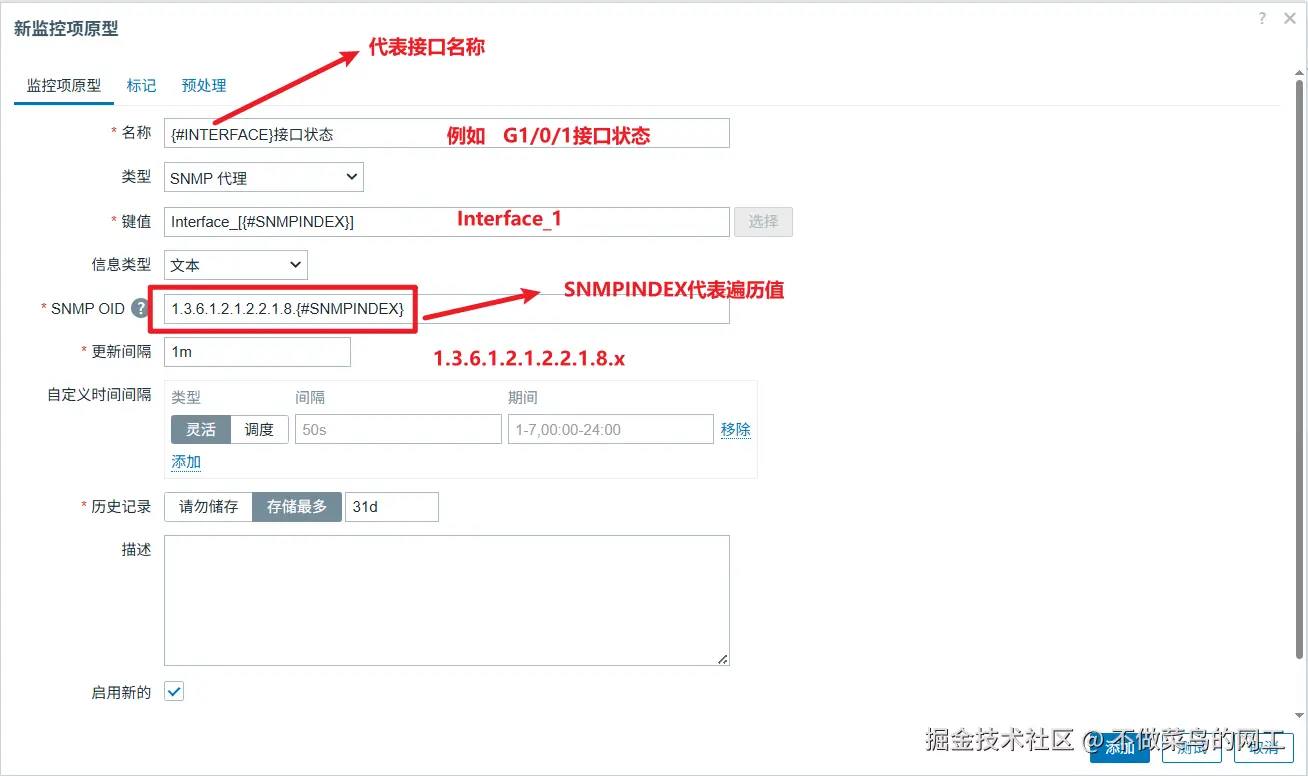

配置自动发现接口状态

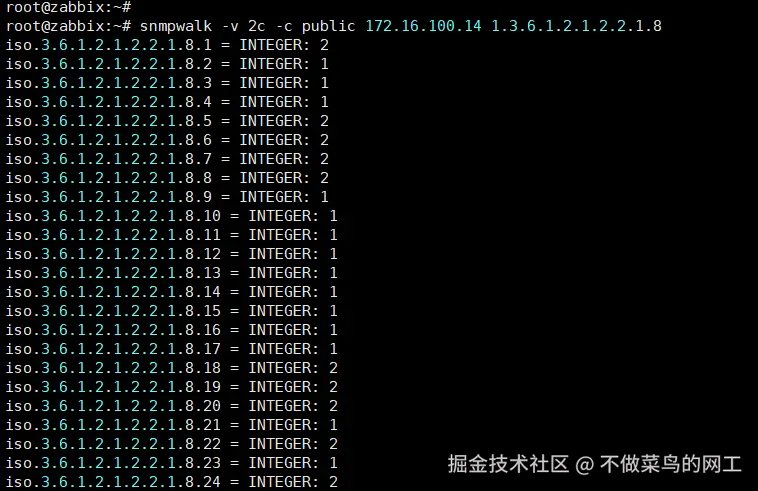

查看返回值

因为返回值 1代表UP 2代表DOWN 所以下面进行预处理

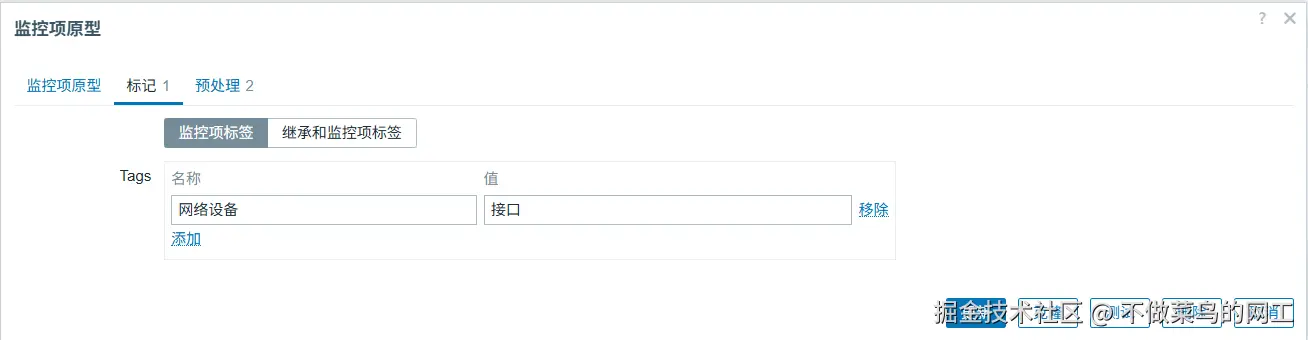

最后添加一下标记

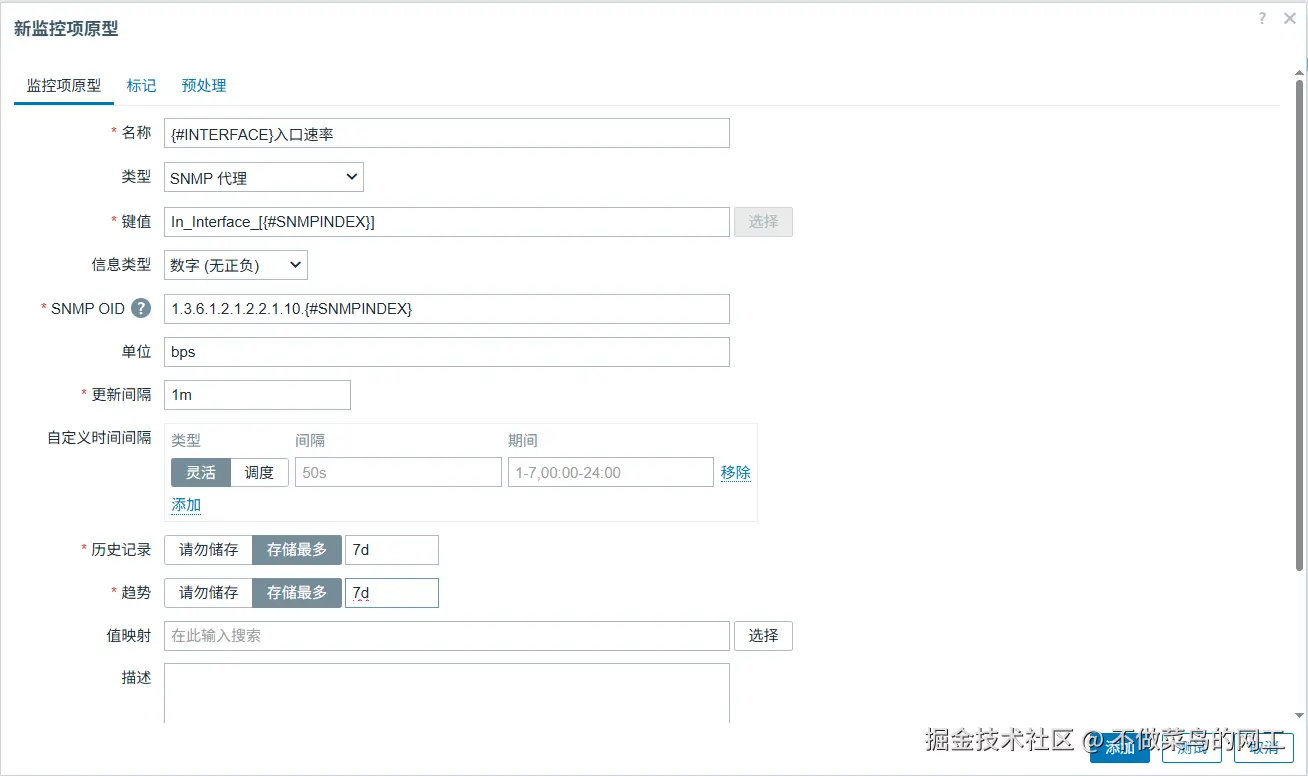

配置自动发现入接口速率

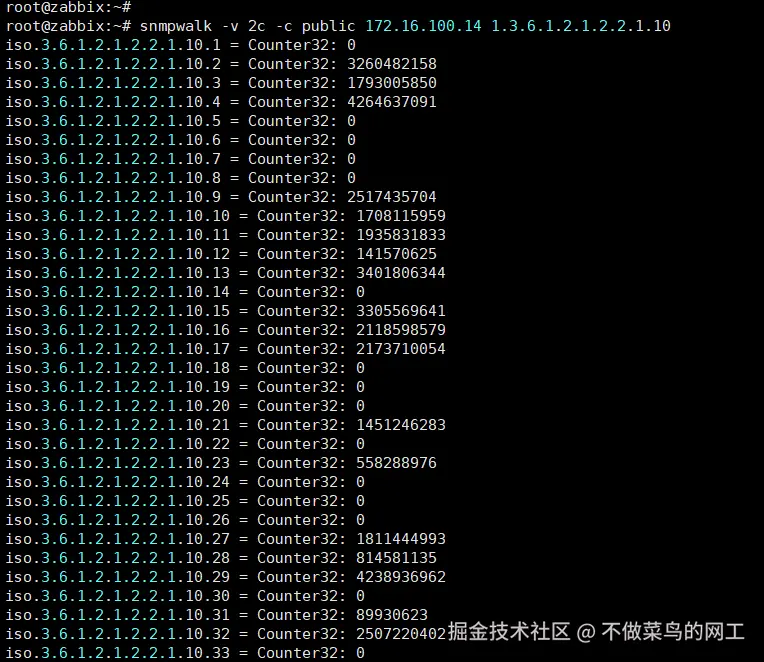

同样查看返回值

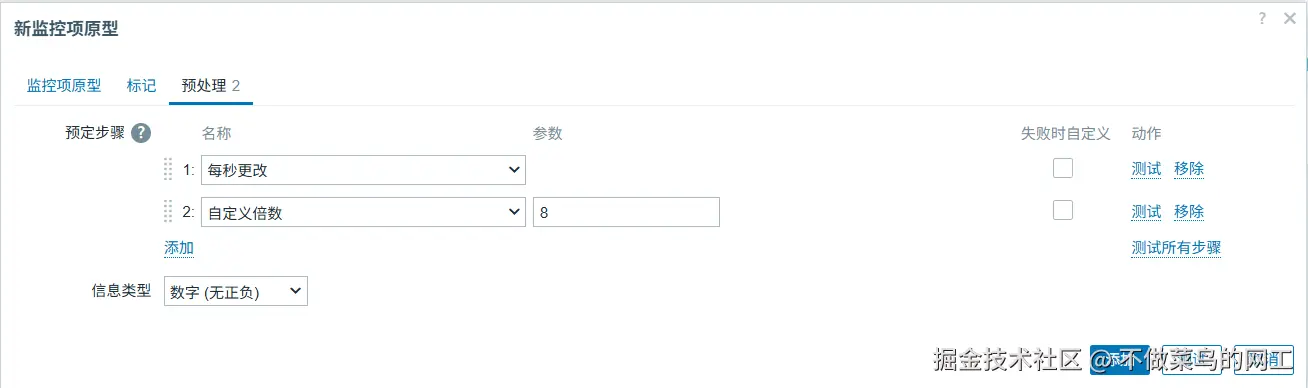

需要对数据*8转为bps

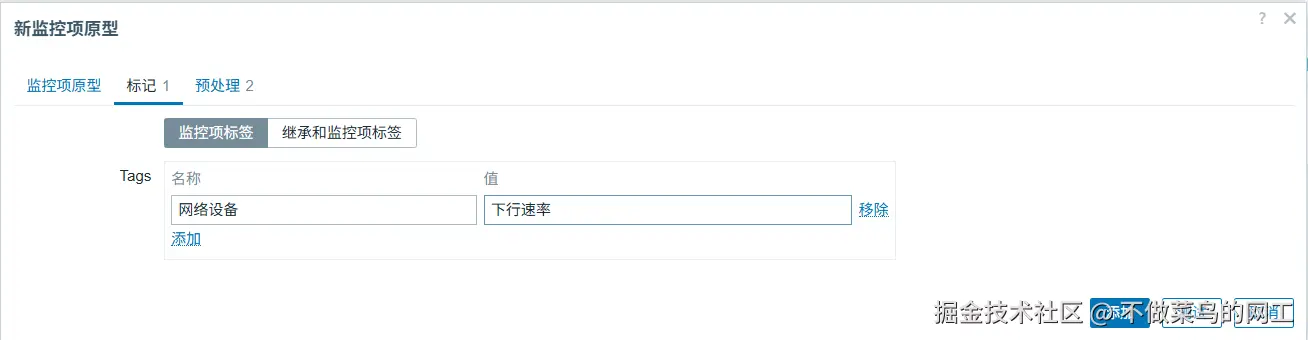

添加标签

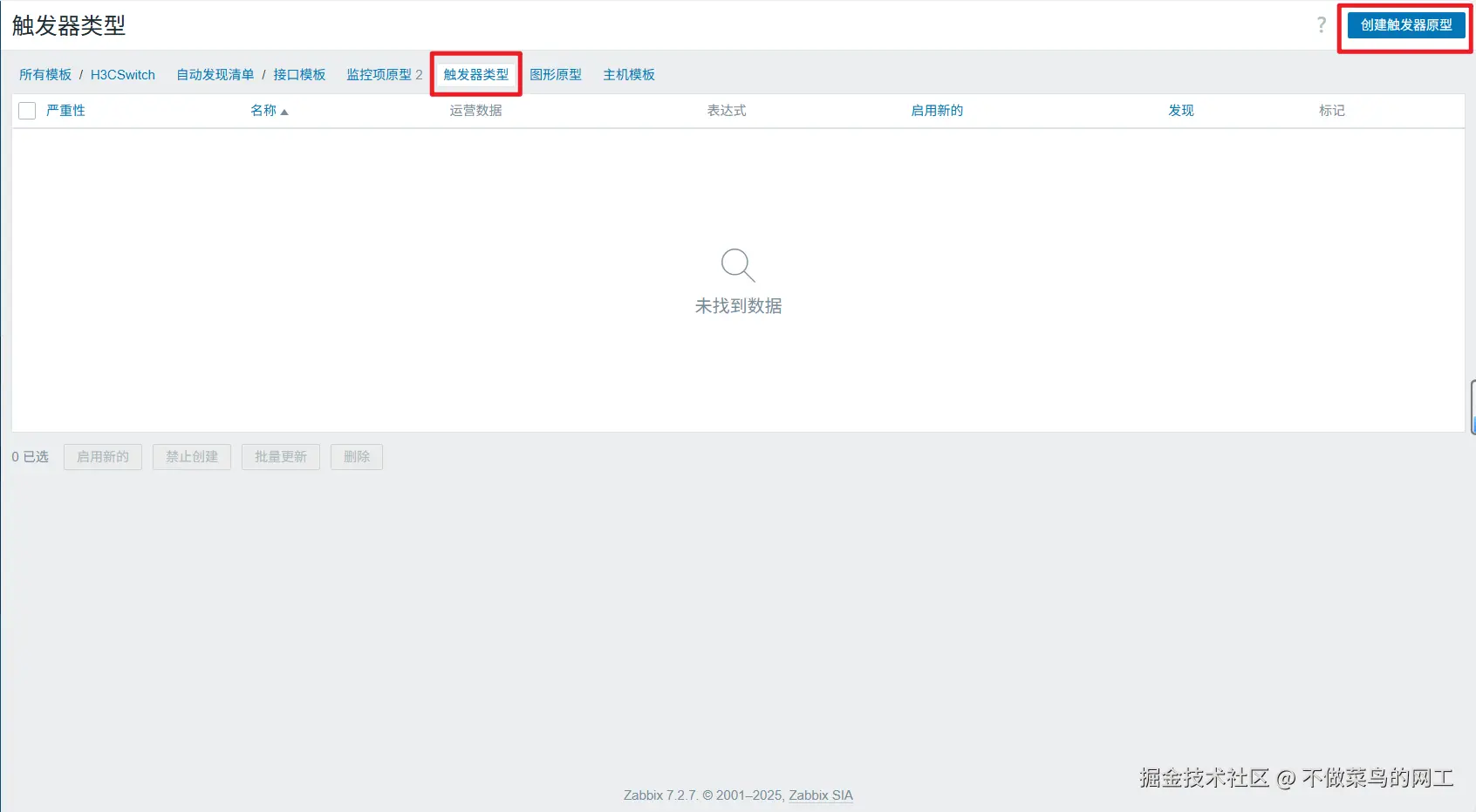

接口状态触发告警

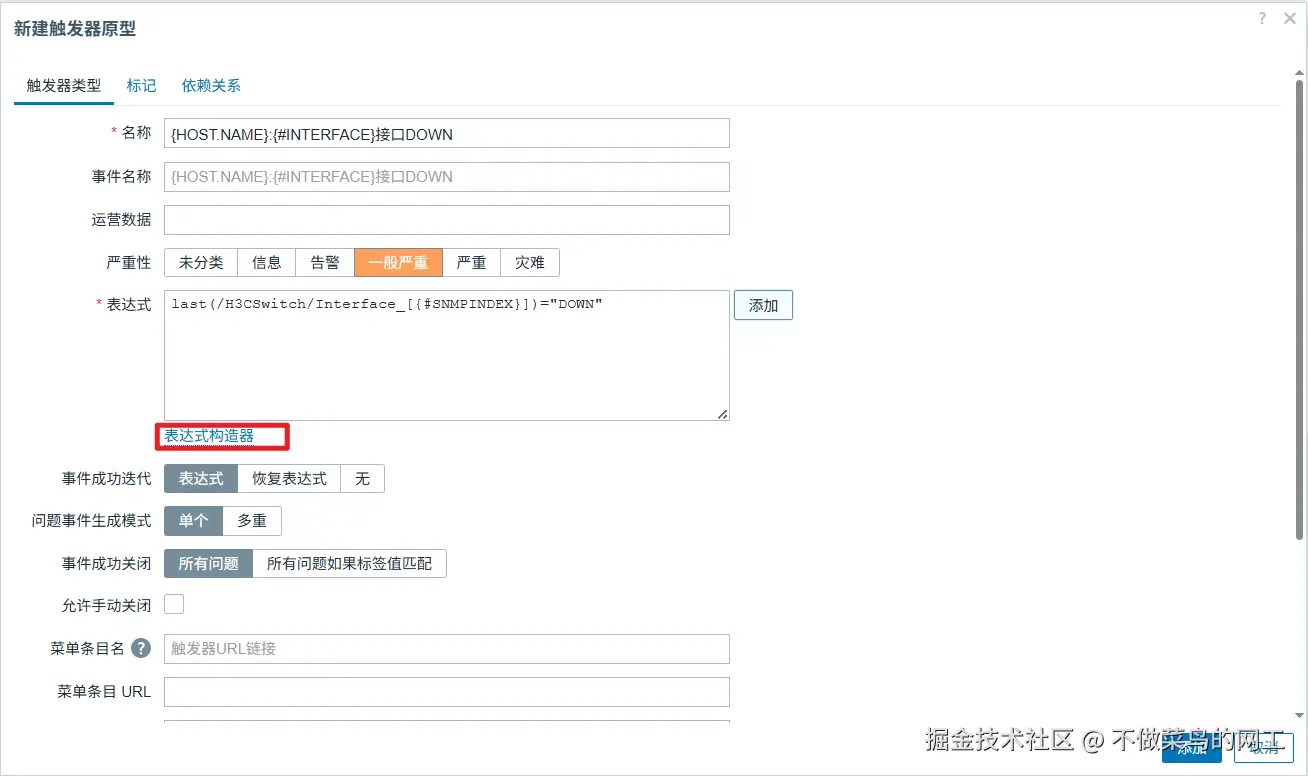

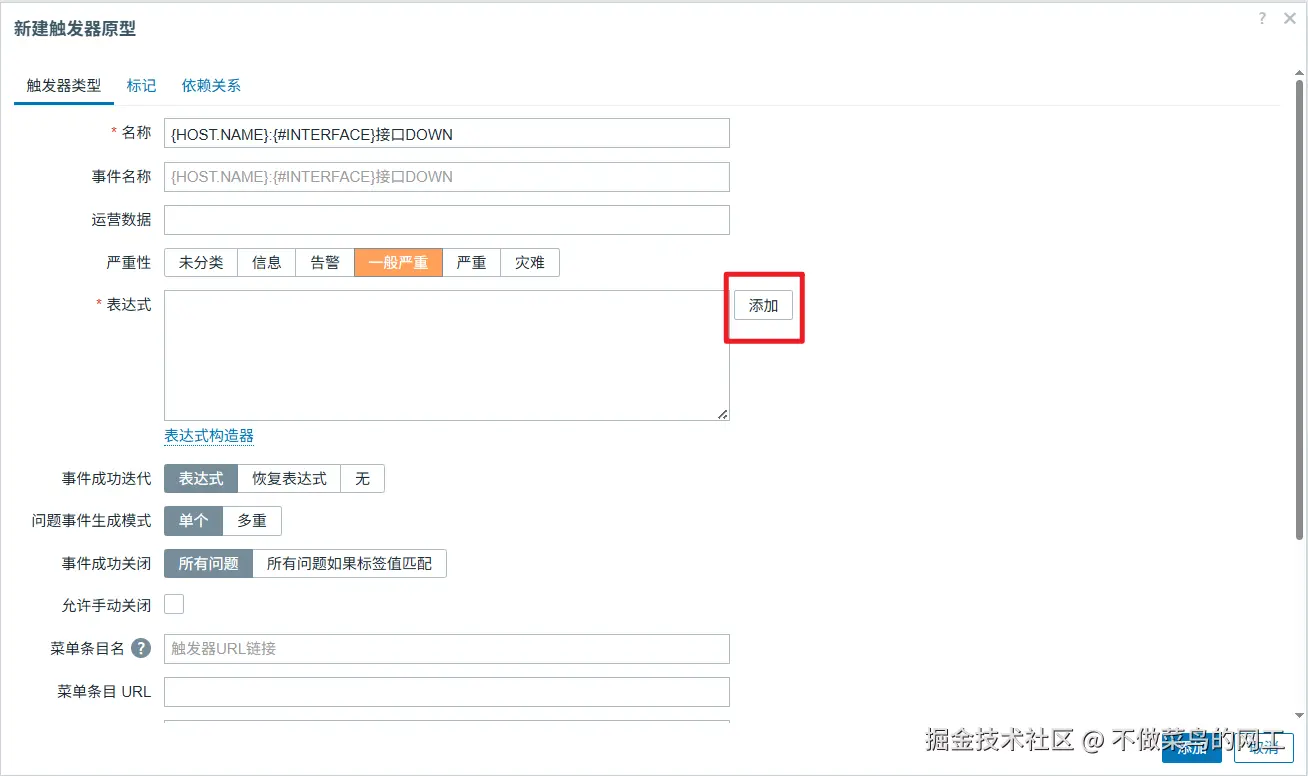

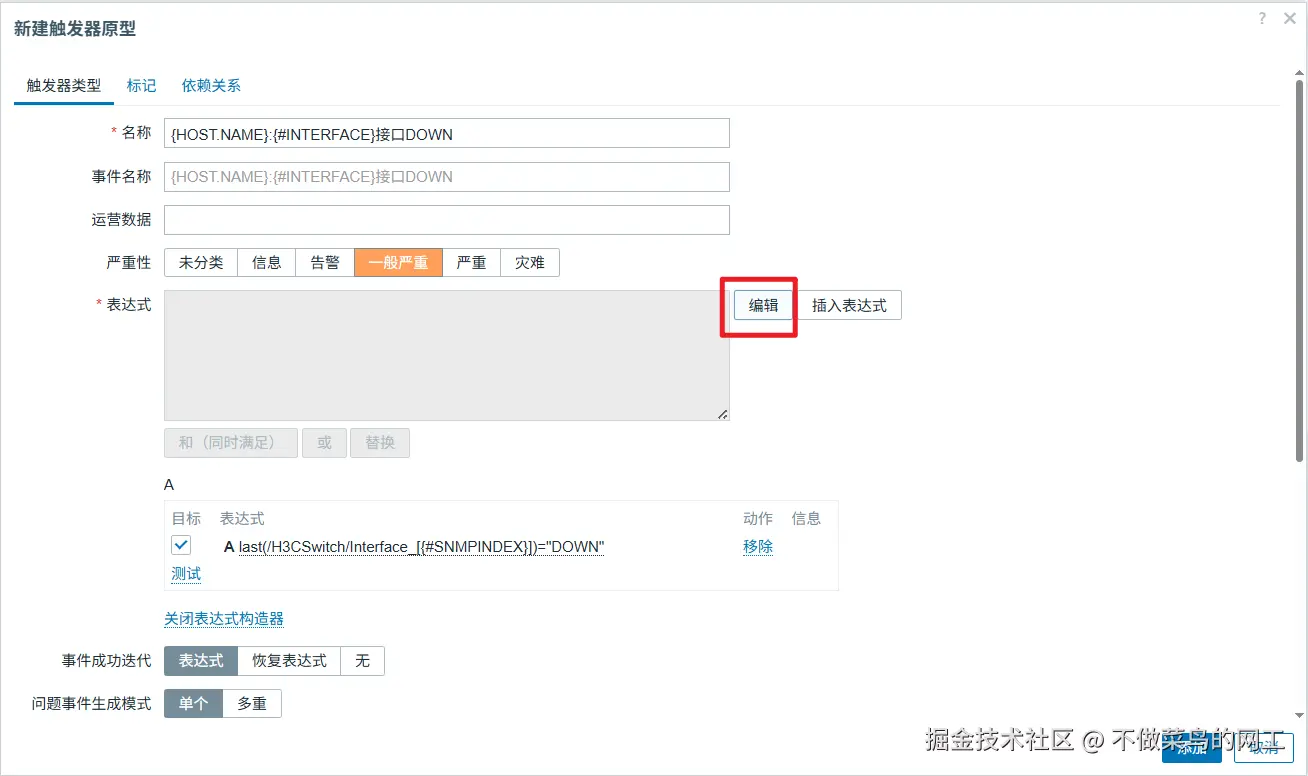

添加表达式

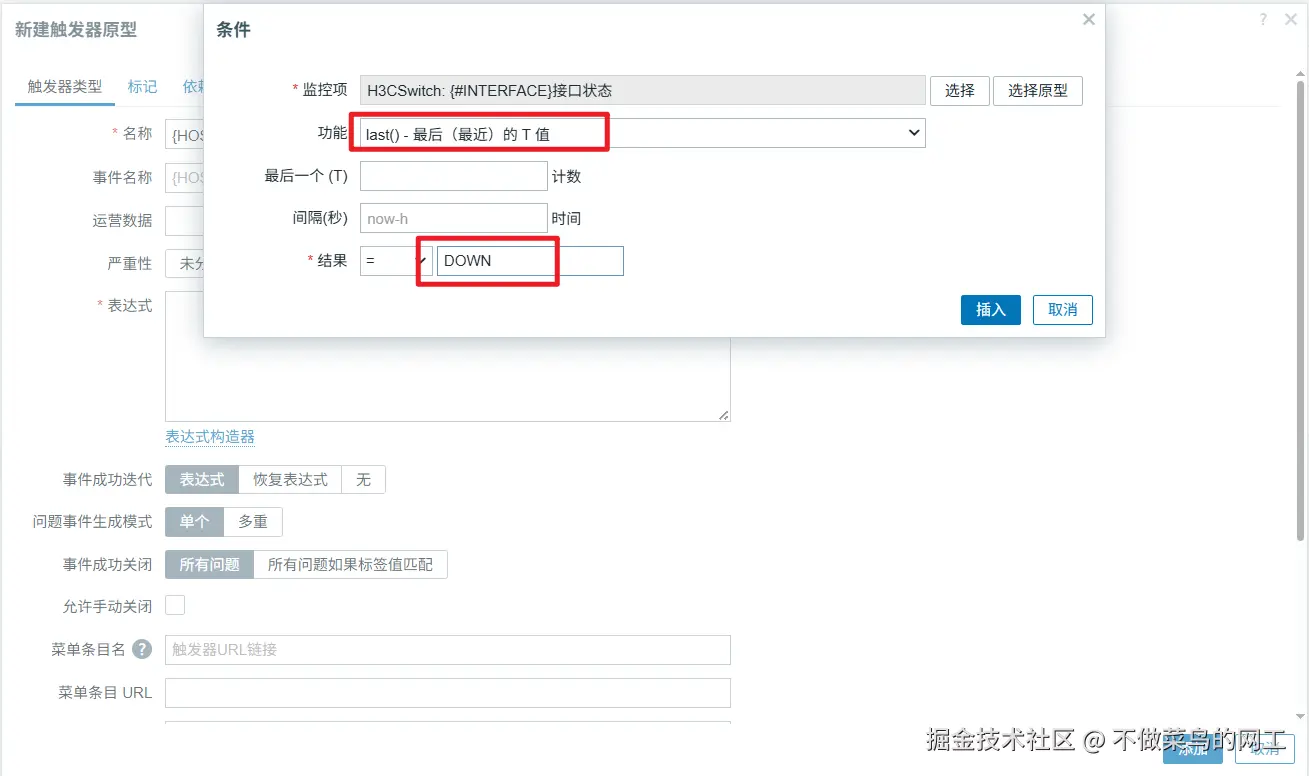

配置当最后一个值为DOWN

添加第二个表达式

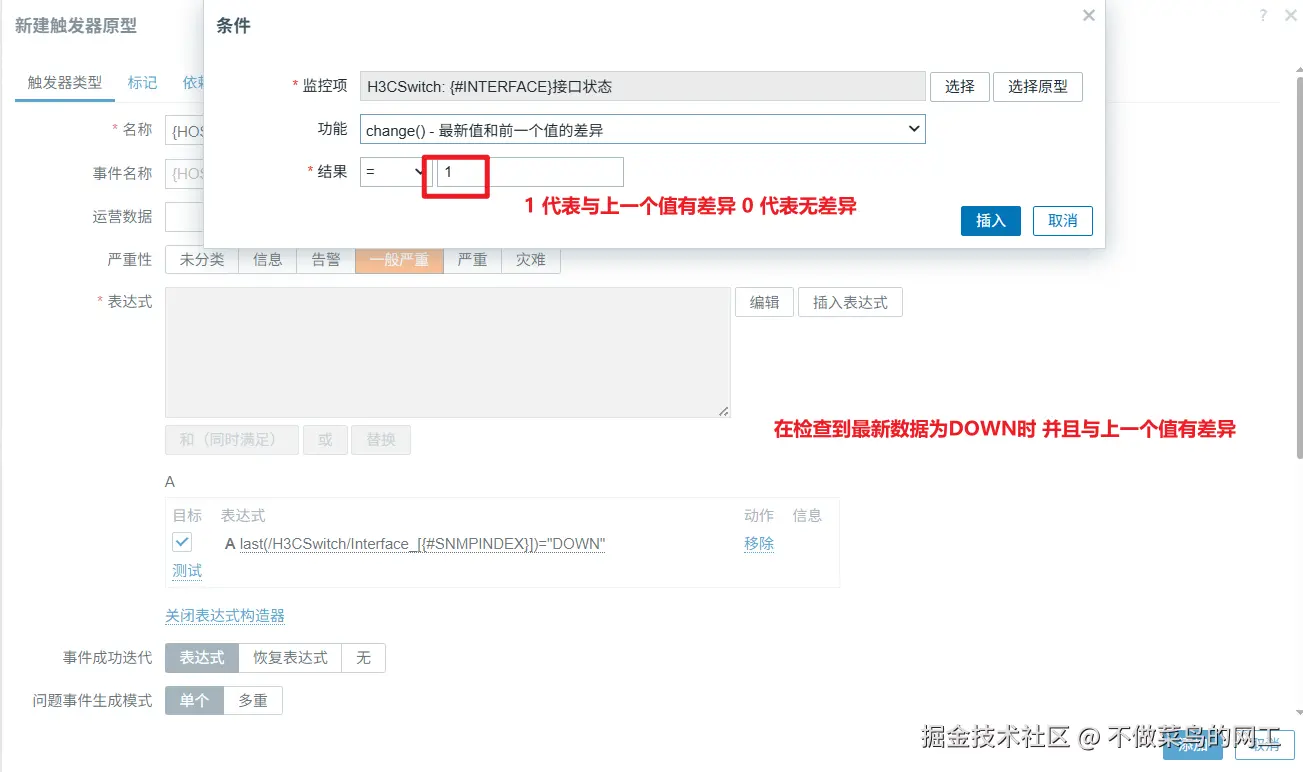

编辑第二个表达式

监测接口状态需要与上一次值不一致而且最终值为DOWN

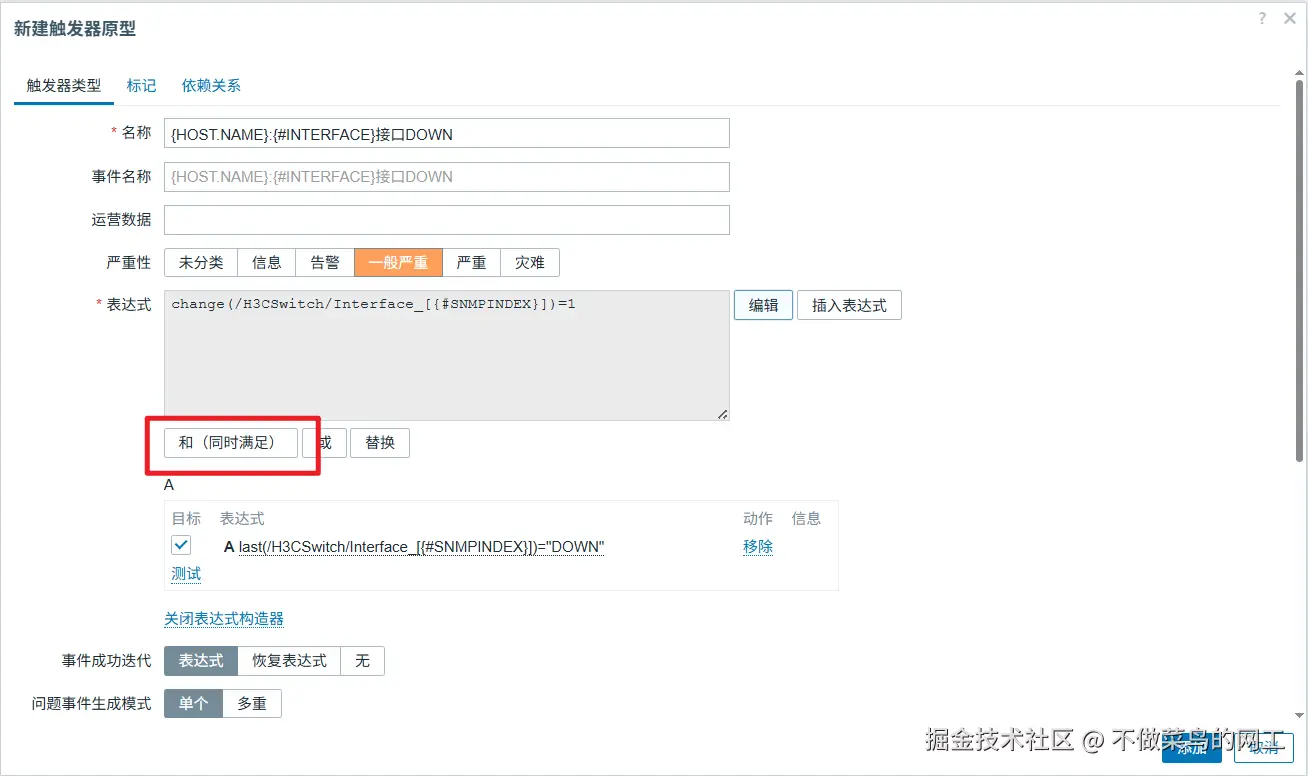

选择同时满足

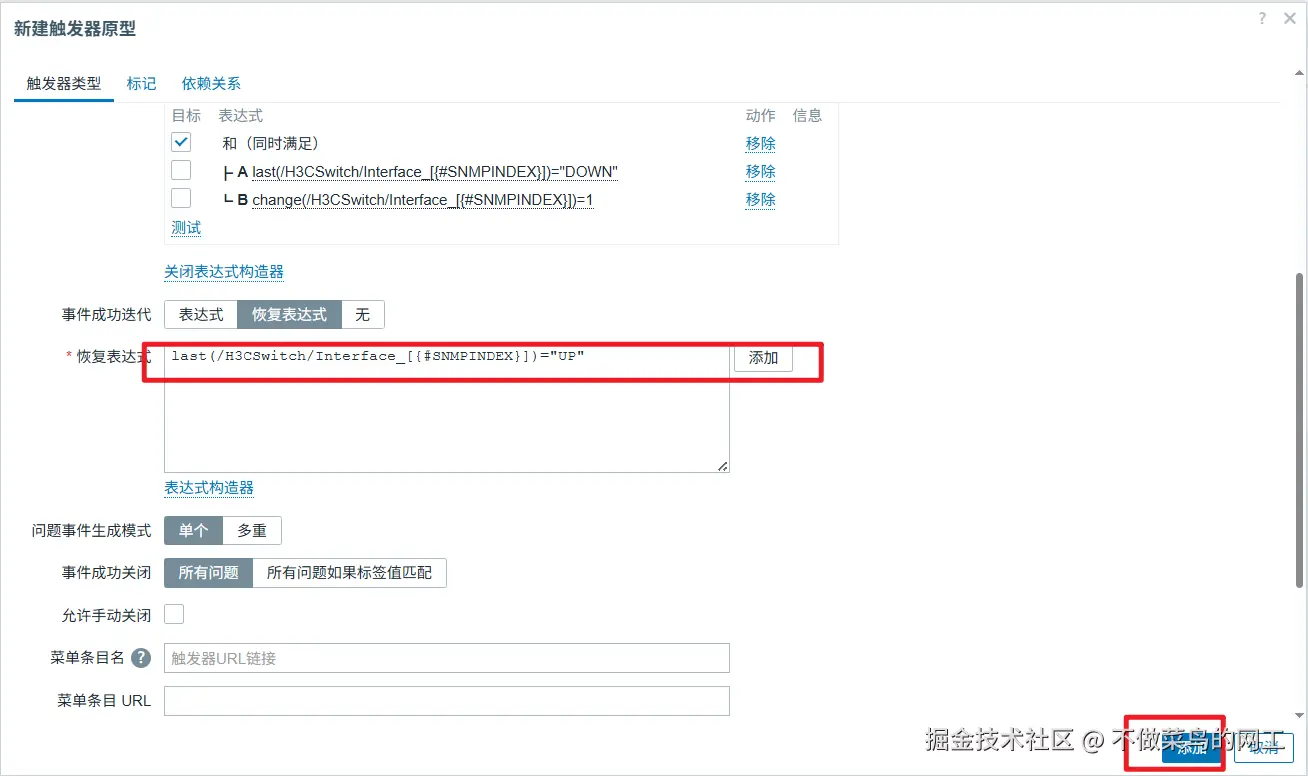

配置事件恢复表达式

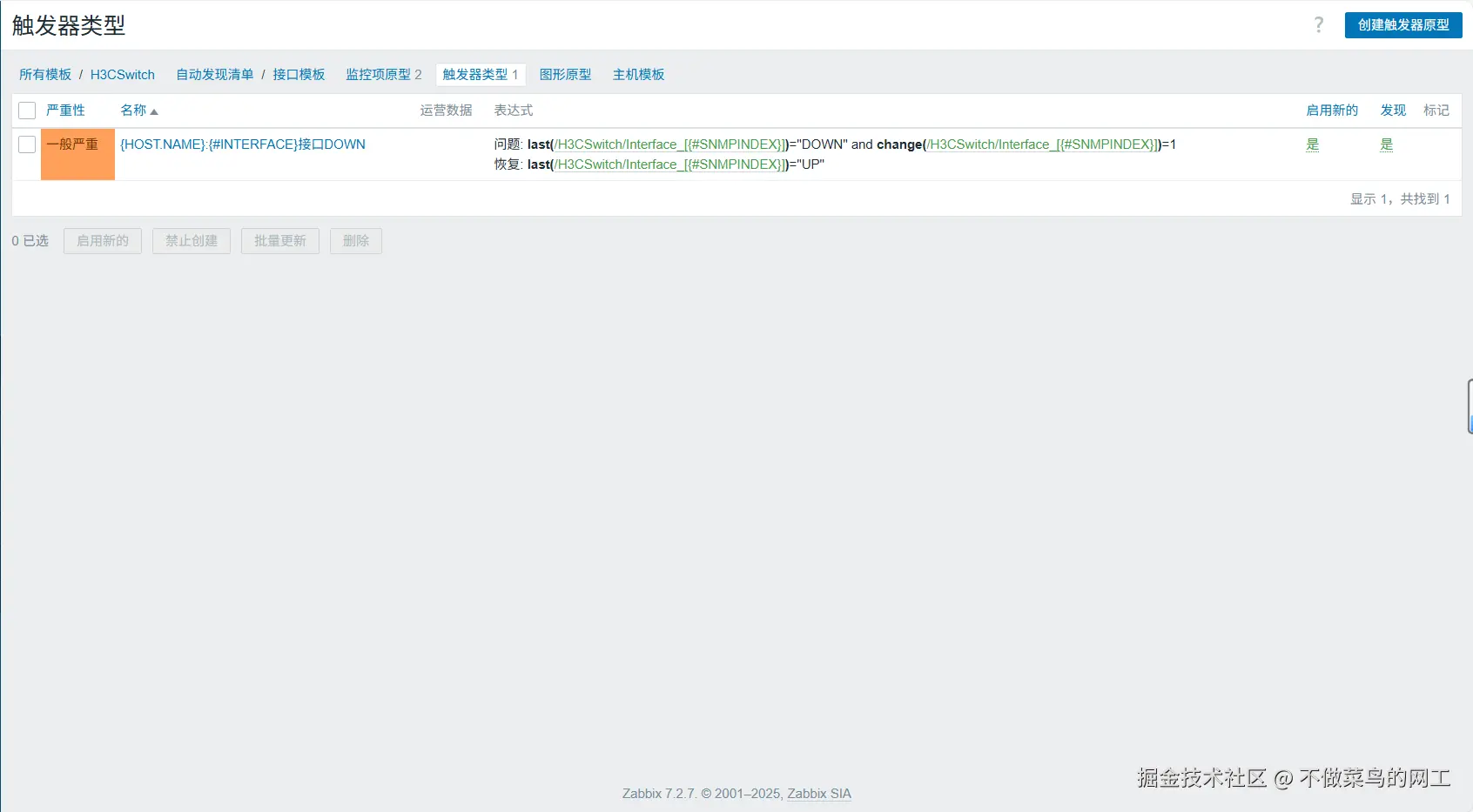

最终效果

创建主机

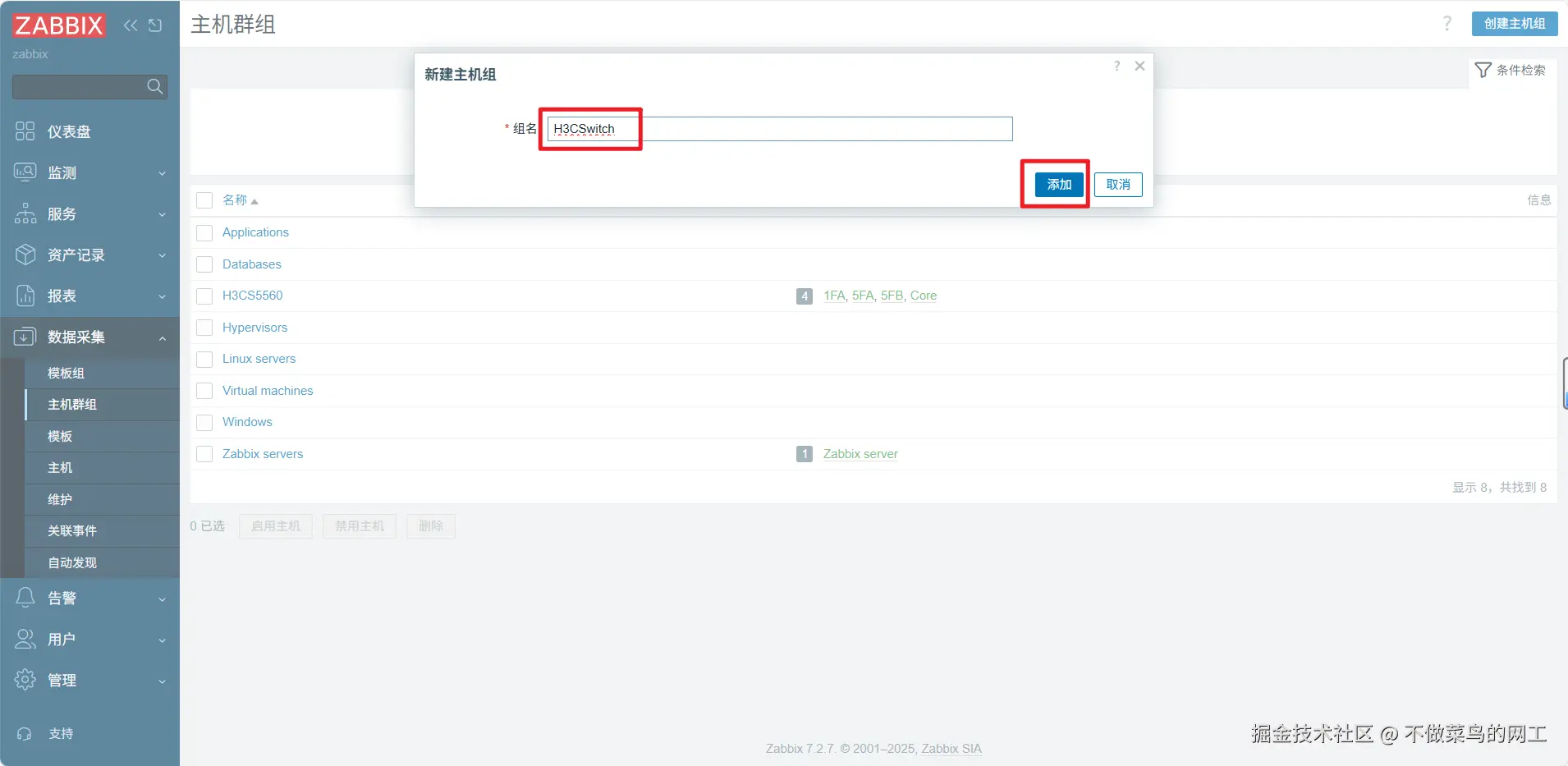

创建主机组

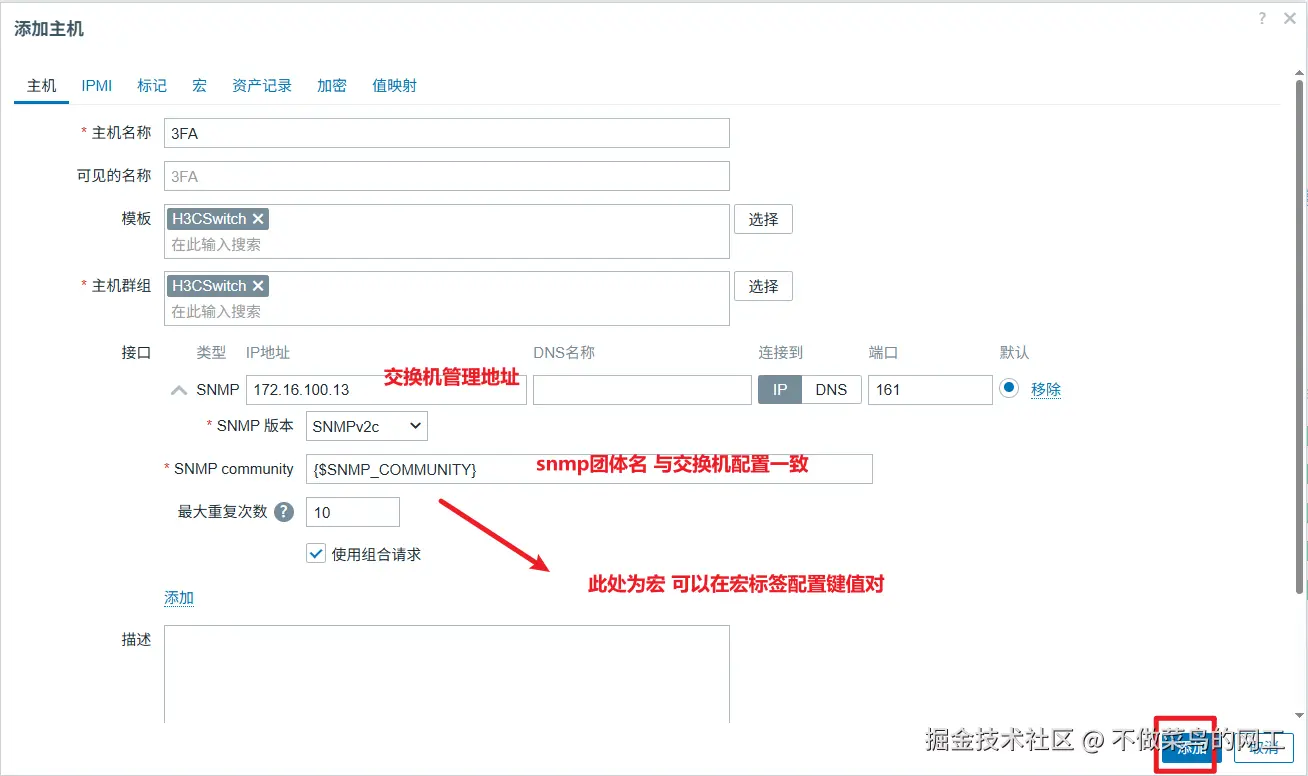

配置主机

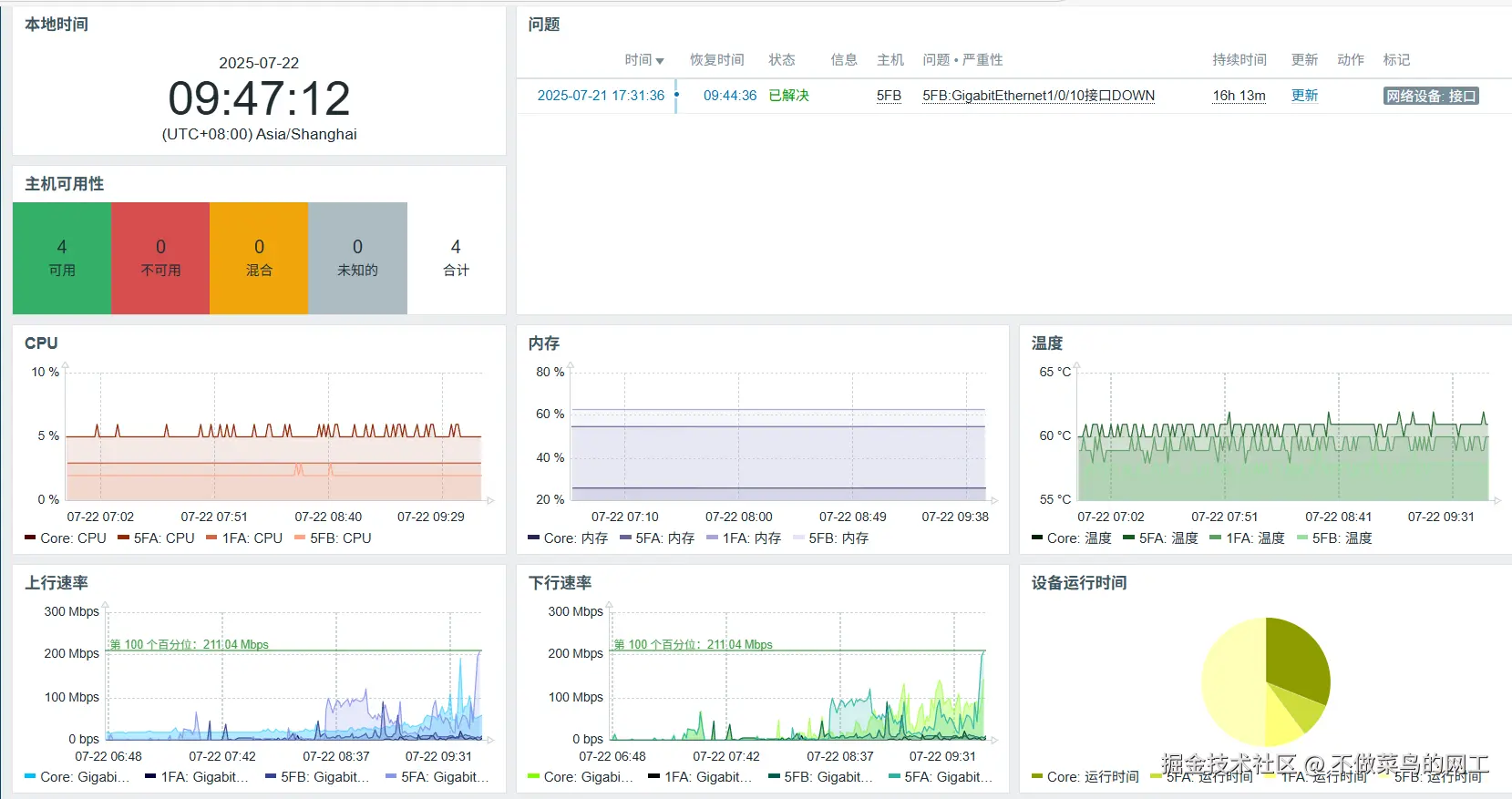

最后将所有交换机信息的最终效果

交换机如何配置SNMP

csharp 复制代码
# 配置读写团体名
snmp-agent community write private

# 配置只读团体名
snmp-agent community read public

# SNMP版本
snmp-agent sys-info version all

# SNMP端口 服务器地址 SNMP版本 以及团体名
snmp-agent target-host trap address udp-domain 172.168.40.155 udp-port 161 params securityname public v2c

H3C常用OID总结

bash 复制代码
# 设备已用CPU
hh3cEntityExtCpuUsage
1.3.6.1.4.1.25506.2.6.1.1.1.1.6.212

# 设备已用内存
hh3cLswSysMemoryRatio
1.3.6.1.4.1.25506.8.35.18.1.16.0

# 设备温度
hh3cEntityExtTemperature
1.3.6.1.4.1.25506.2.6.1.1.1.1.12.220

# 系统名称
sysName
1.3.6.1.2.1.1.5.0

# 设备运行时间
sysUpTime
1.3.6.1.4.1.25506.8.35.18.4.3.1.19.0.1

# 设备接口名称
1.3.6.1.2.1.2.2.1.2

# 设备接口状态
1.3.6.1.2.1.2.2.1.7

# 设备入口字节数
1.3.6.1.2.1.2.2.1.10

# 设备出口字节数
1.3.6.1.2.1.2.2.1.16
