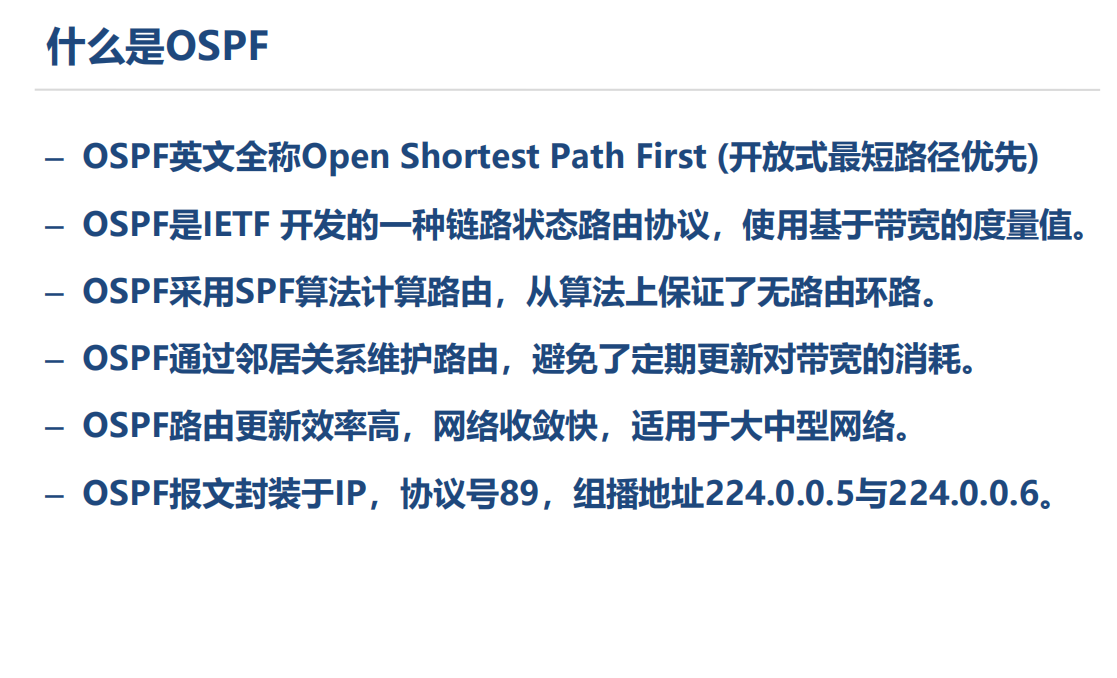

OSPF（Open Shortest Path First）是一种链路状态路由协议 ，属于内部网关协议（IGP），主要用于自治系统（AS）内部的路由选择。它基于Dijkstra 算法（最短路径优先算法）计算最优路由，具有收敛速度快、无路由环路、支持大型网络等特点，广泛应用于企业网和运营商网络中。

一、OSPF 的核心特点

链路状态协议

每个路由器会收集网络中所有链路的状态信息（如接口 IP、子网掩码、带宽、开销等），并生成链路状态通告（LSA） ，通过泛洪（Flooding）机制同步到整个 OSPF 区域内的所有路由器。最终，每个路由器都会基于这些信息构建完整的链路状态数据库（LSDB），并独立计算路由。
无类别路由协议（CIDR 支持）

支持可变长子网掩码（VLSM）和无类别域间路由（CIDR），能更高效地利用 IP 地址空间，适合复杂网络的地址规划。
层次化设计

通过划分区域（Area） 实现层次化架构，减少路由信息传递的开销，提高网络稳定性。核心区域为骨干区域（Area 0），所有非骨干区域必须直接与骨干区域相连。
路由度量（Metric）

以链路开销（Cost） 作为路由度量标准，默认基于链路带宽计算：Cost = 100Mbps / 接口带宽（单位为 Mbps）。例如，100Mbps 链路的 Cost 为 1，10Mbps 链路的 Cost 为 10。管理员也可手动修改 Cost 值。
快速收敛

当网络拓扑变化时，仅泛洪变化的链路状态信息，而非完整路由表，大幅缩短收敛时间。
支持等价路由

当存在多条到达同一目标网络的路径且开销相等时，OSPF 会自动实现负载均衡。

二、OSPF 的网络类型与邻居关系

1. 网络类型

OSPF 根据数据链路层协议的不同，定义了多种网络类型，影响邻居发现和 LSA 泛洪方式：

广播型网络（如以太网）：通过组播（224.0.0.5/6）自动发现邻居，选举 DR（指定路由器）和 BDR（备份指定路由器），减少 LSA 泛洪次数。
非广播型多路访问网络（NBMA）（如帧中继）：需手动配置邻居，支持 DR/BDR 选举，适用于无广播能力的网络。
点到点网络（如 PPP、HDLC）：直接建立邻居关系，无需 DR/BDR，组播地址 224.0.0.5 有效。
点到多点网络：将 NBMA 网络模拟为点到点链路集合，自动发现邻居，无需 DR/BDR。

2. 邻居关系建立过程

OSPF 邻居关系的建立需经过以下状态机转换：

Down：初始状态，未收到任何 Hello 报文。
Init：收到邻居的 Hello 报文，但对方未包含自身 Router ID。
2-Way：双方互相在 Hello 报文中包含对方 Router ID，邻居关系建立的标志。此后，广播型网络会进入 DR/BDR 选举。
ExStart：开始交换链路状态数据库摘要，协商主从关系和 DD（数据库描述）报文序列号。
Exchange：交换 DD 报文（包含 LSDB 中 LSA 的摘要信息）。
Loading：请求缺失或更新的 LSA（通过 LSR 报文），接收并确认 LSA（通过 LSU 和 LSAck 报文）。
Full：邻居关系完全建立，双方 LSDB 同步完成。

三、OSPF 的区域划分与 LSA 类型

1. 区域划分的作用

限制 LSA 泛洪范围，减少路由器的 LSDB 大小和计算负担。
隐藏区域内部拓扑，仅向其他区域发布汇总路由，提高网络安全性和稳定性。

2. 关键区域类型

骨干区域（Area 0）：所有区域的核心，负责区域间路由传递，必须保持连通。
标准区域：可以接收所有类型的 LSA，直接与骨干区域相连。
末梢区域（Stub Area）：不接收外部路由（LSA Type 5），仅通过默认路由（0.0.0.0）访问外部网络，减少 LSDB 规模。
完全末梢区域（Totally Stub Area）：不接收外部路由（Type 5）和区域间路由（Type 3），仅保留区域内路由和默认路由。
非纯末梢区域（NSSA）：允许引入外部路由，但以特殊的 LSA Type 7 格式传播，避免外部路由干扰其他区域。

3. 常见 LSA 类型

LSA 是 OSPF 传递路由信息的核心载体，不同类型的 LSA 用于传递不同范围的路由信息：

LSA 类型	名称	作用范围	描述
Type 1	路由器 LSA	单个区域内	描述路由器在本区域内的接口和链路状态，由所有路由器生成。
Type 2	网络 LSA	单个区域内	由 DR 生成，描述广播型或 NBMA 网络中所有路由器的连接关系。
Type 3	网络汇总 LSA	区域间	由 ABR（区域边界路由器）生成，将区域内路由汇总后发布到其他区域。
Type 4	ASBR 汇总 LSA	区域间	由 ABR 生成，用于定位 ASBR（自治系统边界路由器）的位置。
Type 5	AS 外部 LSA	整个 AS（除 Stub/NSSA）	由 ASBR 生成，描述引入 OSPF 的外部路由（如静态路由、RIP 路由等）。
Type 7	NSSA 外部 LSA	NSSA 区域内	由 NSSA 区域的 ASBR 生成，传递外部路由，进入骨干区域后转为 Type 5 LSA。

四、OSPF 的关键角色

路由器 ID（Router ID）：用于唯一标识 OSPF 路由器，通常为路由器的环回接口 IP 或最大的物理接口 IP，必须在 OSPF 域内唯一。
指定路由器（DR）：在广播型或 NBMA 网络中选举，负责代表网络与其他路由器交换 LSA，减少邻居关系数量（所有路由器仅与 DR/BDR 建立 Full 关系）。
备份指定路由器（BDR）：当 DR 故障时自动接替 DR 的角色，避免重新选举的开销。
区域边界路由器（ABR）：连接多个区域的路由器，至少有一个接口属于骨干区域，负责区域间路由汇总和 LSA 转换。
自治系统边界路由器（ASBR）：连接 OSPF 域与其他自治系统（如 RIP、BGP 网络）的路由器，负责引入外部路由。

五、OSPF 的基本配置步骤（以 Cisco 设备为例）

启用 OSPF 进程

bash

复制代码

router ospf <进程号>  # 进程号仅本地有效，不同设备可不同

配置 Router ID（可选，建议手动指定）

bash

复制代码

router ospf 100
  router-id 192.168.1.1  # 通常使用环回接口IP

在接口上激活 OSPF

bash

复制代码

interface GigabitEthernet0/0
  ip address 10.0.0.1 255.255.255.0
  ip ospf 100 area 0  # 关联到OSPF进程100和Area 0

配置被动接口（避免在非 OSPF 网络中发送 Hello 报文）

bash

复制代码

router ospf 100
  passive-interface GigabitEthernet0/1  # 该接口不发送OSPF Hello

引入外部路由（如需引入静态路由或其他协议路由）

bash

复制代码

router ospf 100
  redistribute static subnets  # 引入静态路由，携带子网信息

验证配置

bash

复制代码

show ip ospf neighbor  # 查看邻居关系
show ip ospf database  # 查看链路状态数据库
show ip route ospf     # 查看OSPF路由表

六、OSPF 的优缺点与适用场景

优点

适合大型网络，支持数千台路由器的拓扑。
无路由环路，收敛速度快。
层次化设计提高网络可扩展性和稳定性。
支持 VLSM、CIDR 和负载均衡。

缺点

配置和维护相对复杂，需理解区域划分、LSA 类型等概念。
对路由器的 CPU 和内存资源要求较高（需存储 LSDB 并运行 Dijkstra 算法）。

适用场景

企业园区网、数据中心网络等中大型网络。
对路由收敛速度和稳定性要求高的网络。
需要精细控制路由策略（如汇总、过滤）的网络。

七、总结

OSPF 通过链路状态算法和层次化区域设计，成为大型 IP 网络中最主流的 IGP 之一。掌握其核心概念（如 LSA、区域、邻居关系）和配置要点，对于网络工程师规划、部署和排障至关重要。在实际应用中，需根据网络规模合理划分区域、优化路由汇总，并关注 DR/BDR 选举、LSA 泛洪等关键过程，确保网络高效稳定运行。
