STM32使用高级定时器的RCR功能，实现PWM固定脉冲数输出

一、RCR寄存器

单片在 PWM 模式下，计数器在到达 ARR 时会产生更新事件 UEV，但是 RCR>0 时，更新事件不是每个 ARR 周期产生，而是要等计数 RCR+1 次后才产生。
⚠️ 注意：
RCR 只会影响更新事件（Update Event），不会影响比较匹配事件（CCxIF）本身。

二、工程配置

芯片：stm32f103c8t6。这个芯片只有定时器TIM1是高级定时器，具备RCR寄存器

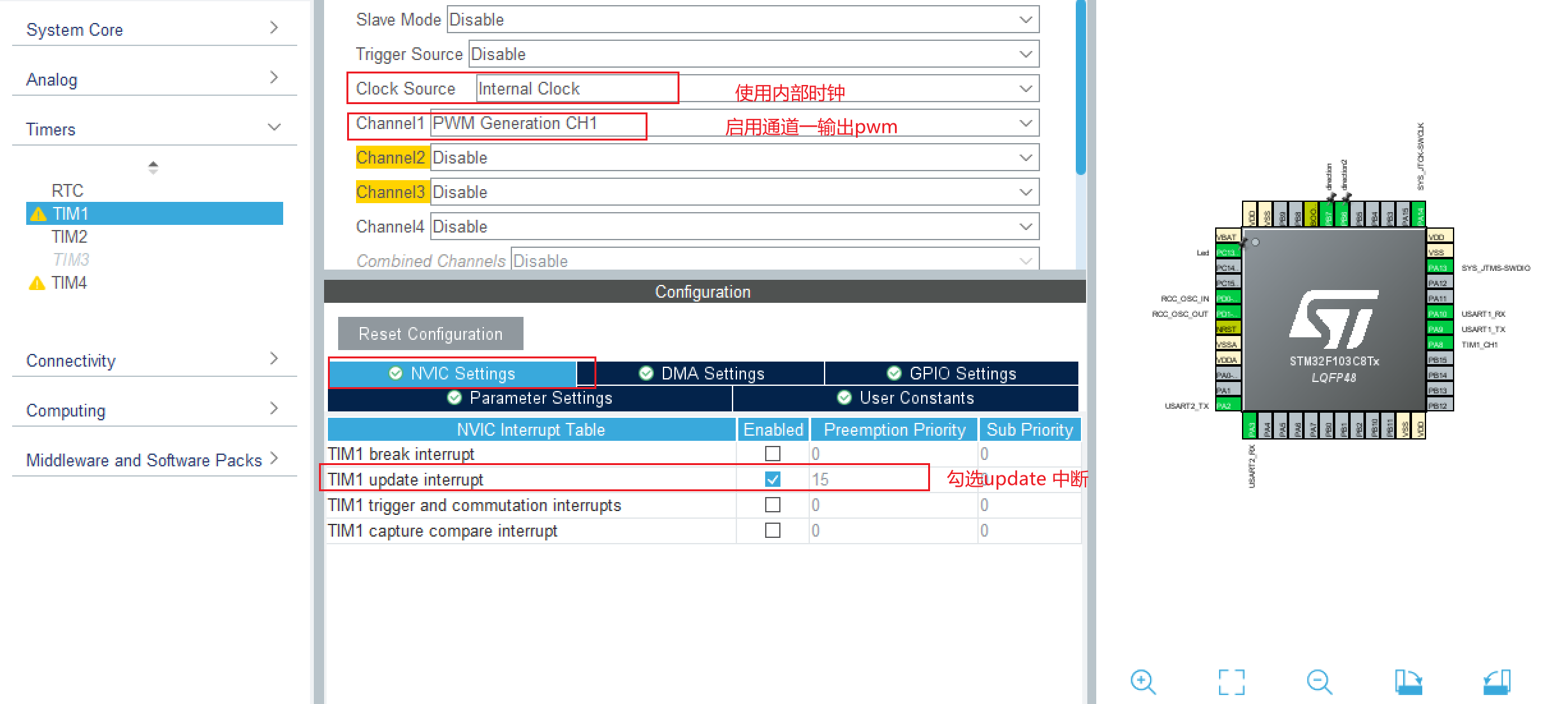

使用CubeMX配置工程，这里主要关注TIM1定时器的配置，如图

因为RCR寄存器只影响Update Event事件，所以这里只勾选update interrupt这个中断。

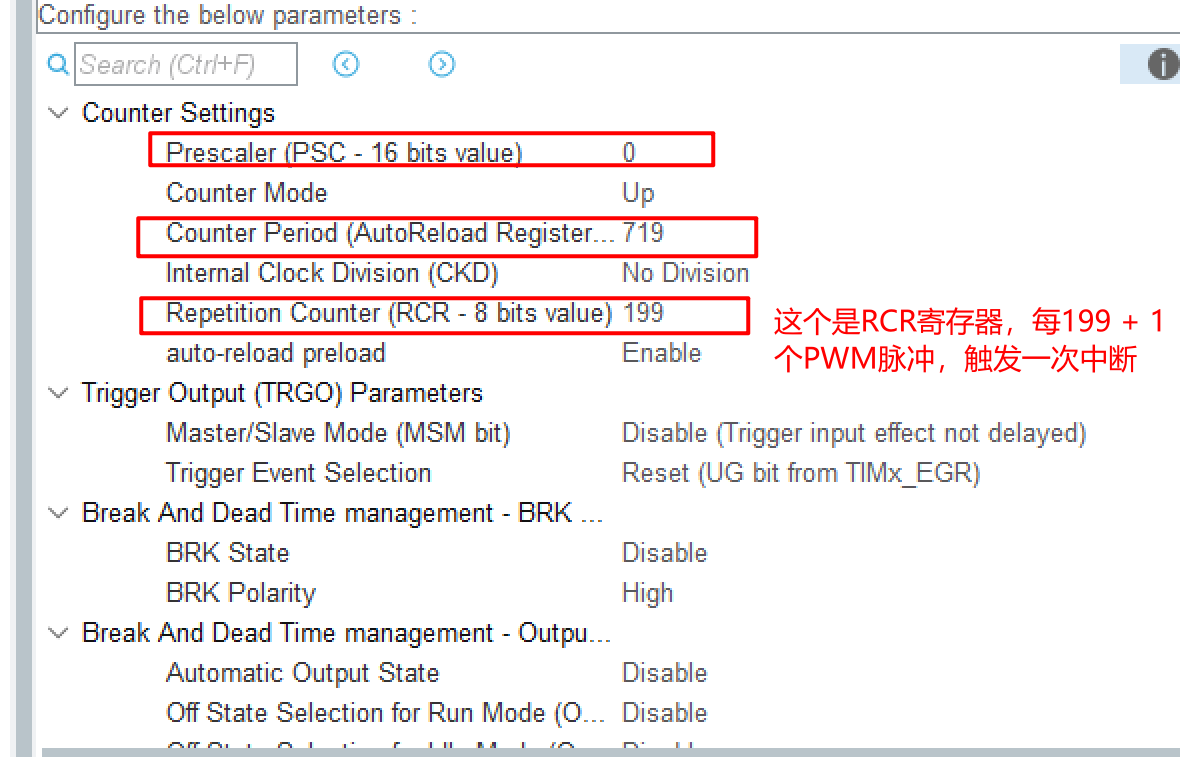

pwm参数配置

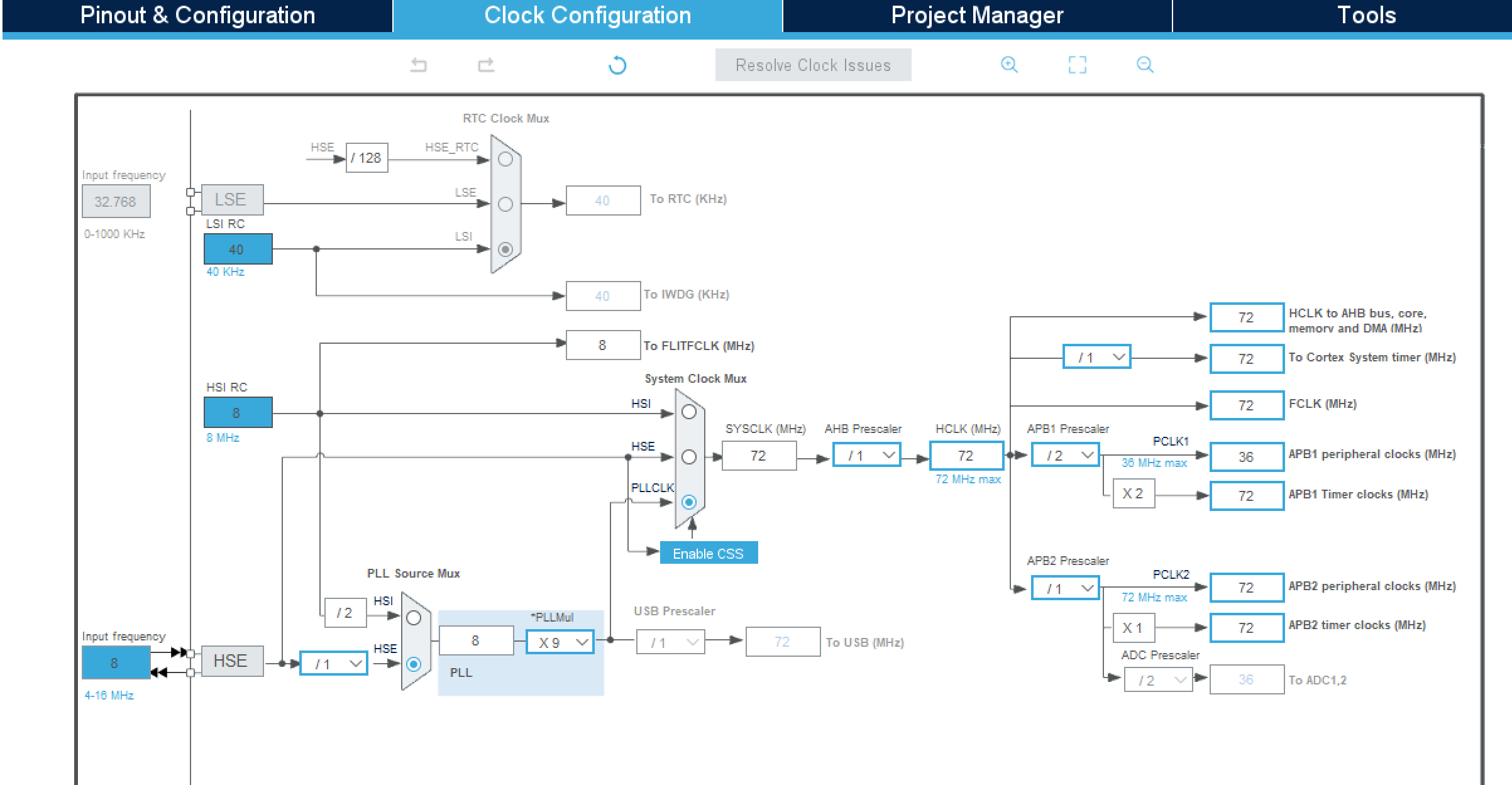

时钟树
工程配置完毕，点击生成代码

三、代码修改

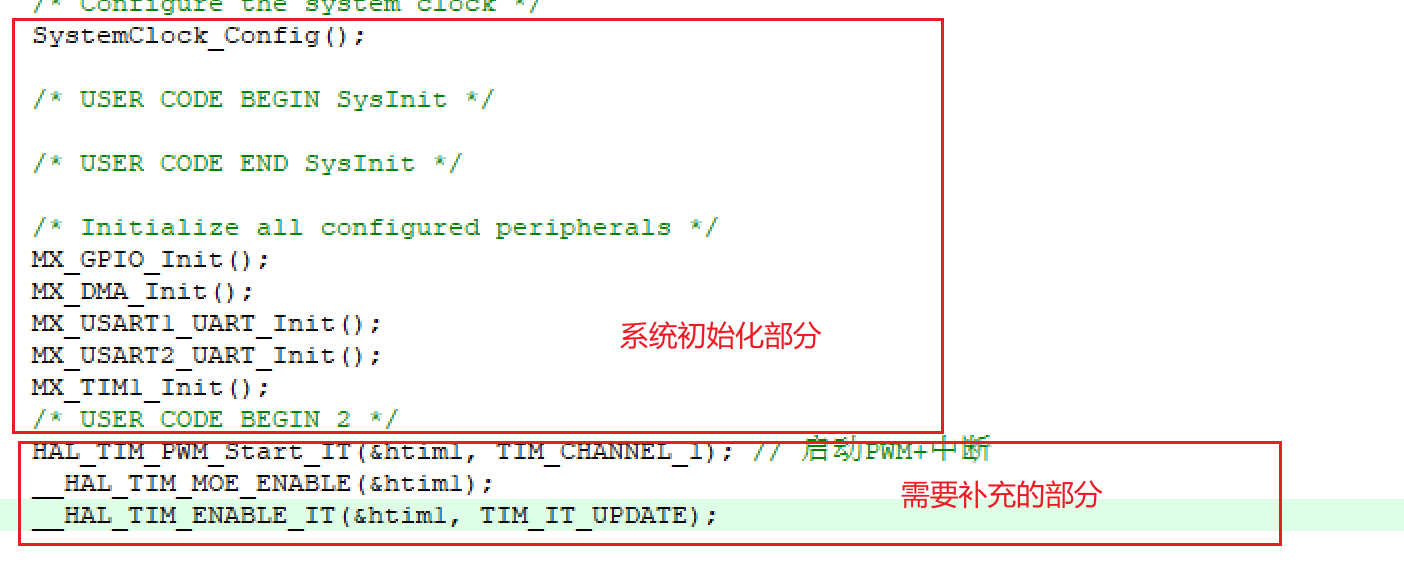

在main函数中系统初始化之后增加代码：

c 复制代码

HAL_TIM_PWM_Start_IT(&htim1, TIM_CHANNEL_1); // 启动PWM+中断
__HAL_TIM_MOE_ENABLE(&htim1);				//使能主通道
__HAL_TIM_ENABLE_IT(&htim1, TIM_IT_UPDATE);	//使能更新事件定时器

在定时器的回调函数中：

c 复制代码

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
  /* USER CODE BEGIN Callback 0 */

  /* USER CODE END Callback 0 */
  if (htim->Instance == TIM3) {
    HAL_IncTick();
  }
  /* USER CODE BEGIN Callback 1 */
  	// 判断是否是TIM1的中断
	if(htim->Instance == TIM1)
	{
		printf("inter insert_2\r\n");
		// 关闭PWM
		HAL_TIM_PWM_Stop(&htim1, TIM_CHANNEL_1);
	}
  /* USER CODE END Callback 1 */
}

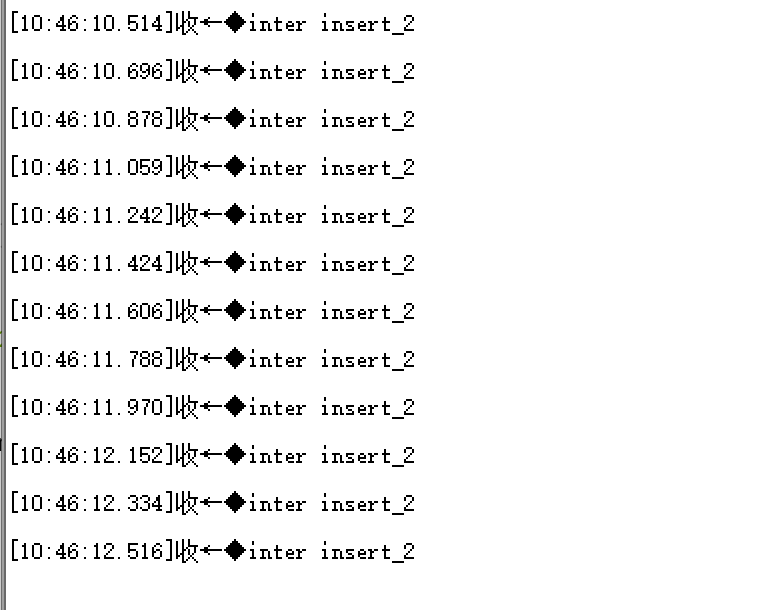

运行结果

确定进入回调函数成功
