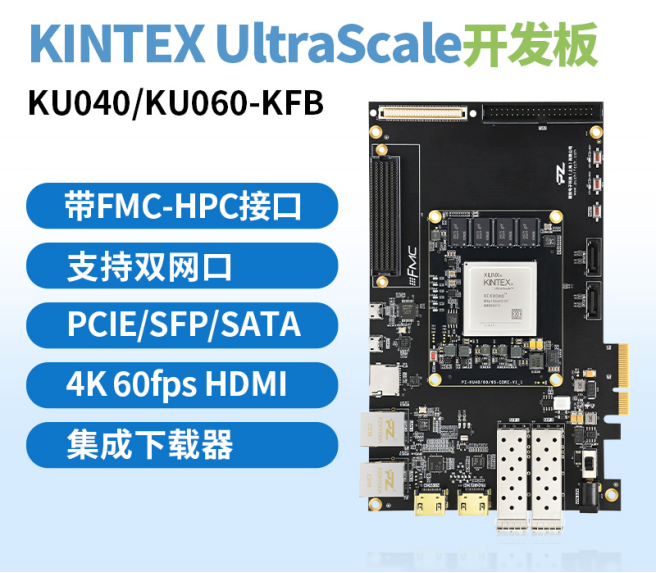

【PZ-KU060-KFB】——Kintex UltraScale 纯 FPGA 开发平台,释放高速并行计算潜能,高性价比的 FPGA 解决方案

璞致电子 PZ-KU060-KFB 开发板基于 Xilinx Kintex UltraScale KU060 芯片打造,以纯 FPGA 架构为核心,融合高密度逻辑资源、高速接口与工业级可靠性,为需要极致并行处理能力的场景提供从原型验证到量产落地的全流程解决方案。无论是高速信号处理、机器视觉还是工业控制,这款开发板均能凭借强大的逻辑运算能力、丰富的扩展接口与稳定的硬件性能,满足工程师对高带宽、低延迟、定制化协议的严苛需求。

核心架构:纯 FPGA 的并行计算优势

PZ-KU060-KFB 采用纯 FPGA 架构设计,专注于提供高密度、高算力的可编程逻辑资源,为并行任务处理提供硬件级支撑:

  • 逻辑资源: 集成 726K 逻辑单元、331680 个查找表(LUTs)、663360 个触发器与 2760 个 DSP Slices,可实现大规模并行算法(如 FFT、FIR 滤波、矩阵运算)的硬件加速,运算效率较通用处理器提升 10 倍以上。

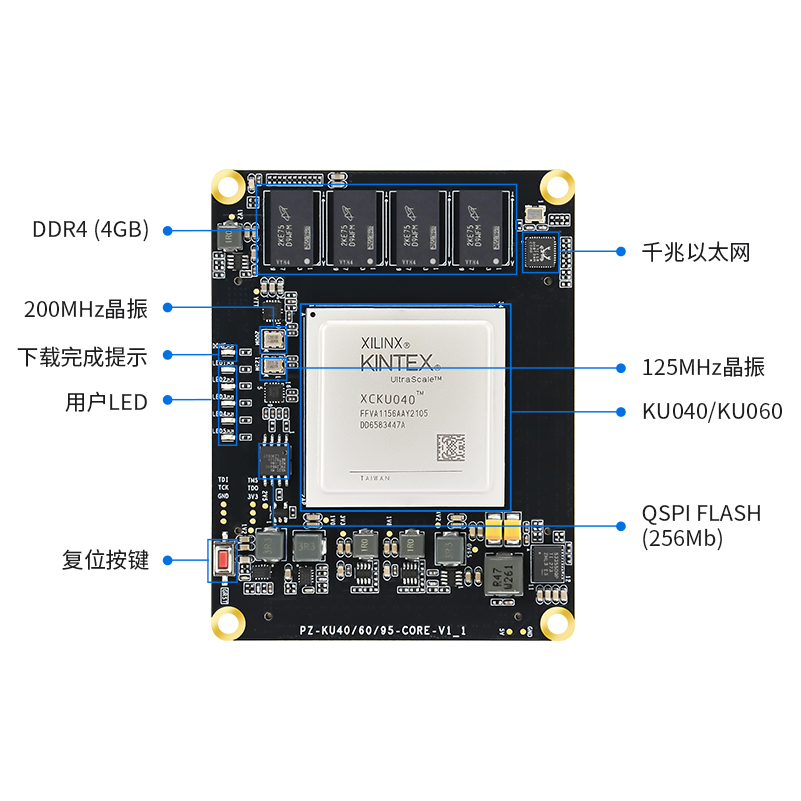

  • 存储与启动: 4GB DDR4(64bit 位宽)提供高速数据缓存,满足海量实时数据的读写需求;256Mb+256Mb QSPI FLASH 支持双路启动,提升系统可靠性,同时支持 JTAG/QSPI 多种启动方式,适配不同开发阶段需求。
  • 高速收发器: 配备 20 对 GTH 高速差分接口(TX/RX),支持高达 12.5Gbps 的数据传输速率,为高速串行通信(如光模块、PCIe)提供物理层支撑。

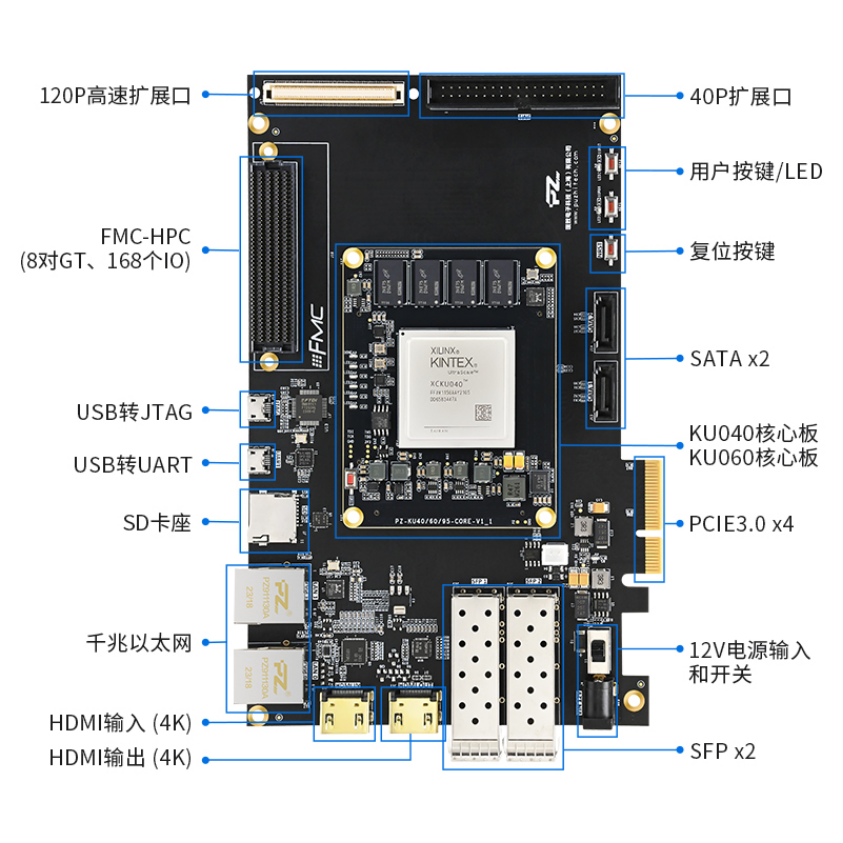

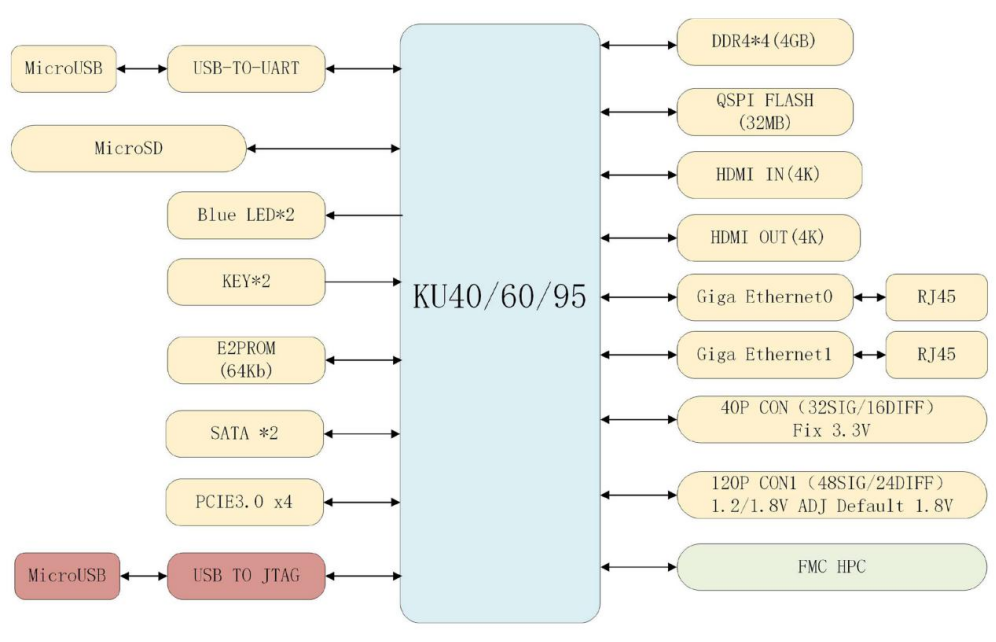

接口与扩展能力

  • 高速数据传输: 2 路 SFP 接口支持光模块扩展,实现远距离高速数据传输;PCIe3.0 x4 接口可连接高性能计算设备或存储子卡,满足数据回传需求;千兆以太网支持 TCP/UDP 协议,适配工业网络通信场景。
  • 高清多媒体处理: 集成 4K/60fps HDMI 输入 / 输出接口,可直接采集高清视频流并进行实时硬件预处理(如降噪、缩放、格式转换),适用于机器视觉、医疗影像等场景。
  • 工业级扩展: FMC-HPC 接口提供 8 对 GT 高速差分信号与 168 个通用 IO,可扩展高速 AD/DA、运动控制等子卡;120P 与 40P 扩展口支持多种外设模块(如摄像头、液晶屏),灵活适配不同应用场景。

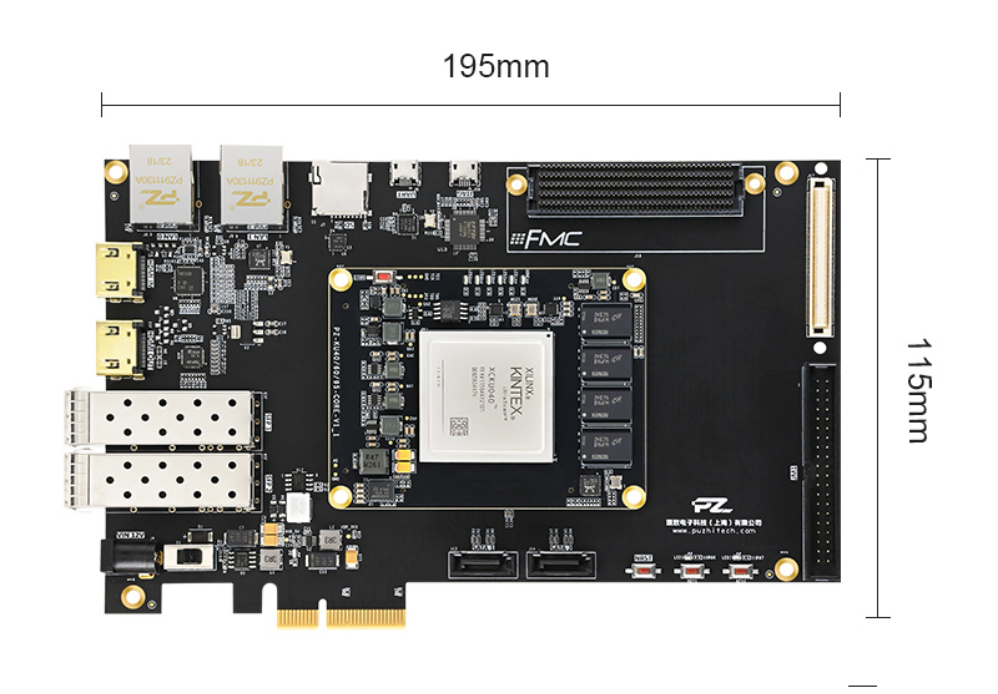

  • 可靠性设计: 采用黑色哑光沉金工艺 PCB(厚度 1.75mm),顶层最大高度仅 3.5mm,具备良好的信号完整性与环境适应性;工业级宽温设计(-40°C~+85°C),确保在恶劣环境下稳定运行。

核心优势:为何选择 PZ-KU060-KFB?

  1. 高密度并行计算: 726K 逻辑单元与 2760 个 DSP Slices 提供强大的并行处理能力,特别适合需要大规模数据并行运算的场景(如雷达信号处理、实时频谱分析)。
  2. 高速接口全覆盖: 从 4K HDMI 到 PCIe3.0 再到 SFP 光模块,全面覆盖高速数据传输需求,减少外接转换模块的成本与复杂度。
  3. 工业级可靠性: -40°C~+85°C 宽温设计与沉金工艺 PCB,确保在工业现场、户外设备等恶劣环境下的稳定运行,降低现场故障率。
  4. 灵活扩展能力: FMC-HPC 接口与多规格扩展口支持丰富的子卡模块,从高速 AD/DA 到机器视觉组件均可无缝对接,缩短定制化开发周期。
  5. 成熟生态支持: 依托 Xilinx Kintex UltraScale 系列的成熟生态与璞致电子 10 年 + FPGA 研发经验,提供从技术咨询到定制开发的全流程服务。

应用场景:纯 FPGA 架构的典型领域

PZ-KU060-KFB 凭借其纯 FPGA 架构的特性,广泛适配以下场景:

  • 高速信号处理: 在雷达、通信系统中,通过 FPGA 并行处理能力实现实时信号滤波、调制解调与波束成形,满足高带宽信号处理需求。
  • 机器视觉: 通过 HDMI 接口采集 4K 图像,利用 FPGA 进行实时预处理(如边缘检测、特征提取),配合扩展的高速 ADC 子卡实现视觉测量与缺陷检测。
  • 工业控制: 基于 FMC 扩展的运动控制子卡,实现多轴电机同步驱动,利用 FPGA 的确定性延迟特性确保控制精度(±1μs 以内)。
  • 测试测量: 扩展高速 ADC/DAC 子卡(如 AD9643、AD9122),构建高精度数据采集与信号生成系统,适用于射频测试、电力监测等场景。
  • 协议转换 :利用 FPGA 的可编程特性,实现自定义工业协议与标准协议(如 EtherCAT、CANopen)的转换,适配异构工业网络。

关于璞致电子

璞致电子专注于软件无线电、高速信号处理与嵌入式平台的研发设计,致力于为全球科研用户与行业客户提供高可靠、高性价比的通信与信号处理模块解决方案。我们以稳定的产品质量和灵活的定制能力,赢得了多个科研单位和通信企业的信赖。我们诚邀您关注璞致(上海)电子科技有限公司的官方网站及社交媒体,获取更多关于KU060开发板的详细信息及后续动态。
