ECharts-GL 实现世界级、国家级、省市级 3D 地图

2024-07-0722,831阅读12分钟

专栏：可视化大屏

一. 前言

在数据可视化领域，二维地图早已司空见惯，它以直观的方式呈现数据关系，帮助我们理解复杂的信息。然而，在追求更优（高大上）用户体验的今天，传统的二维展示方式已经不满足客户的体验需求，同时平面图表也难以充分展现地理信息的丰富维度和空间关系。于是，三维数据可视化越来越受到广大用户的青睐。

ECharts-GL ，作为 ECharts 家族的一员，更是专为三维数据可视化而生，它不仅继承了 ECharts 的易用性和高性能，还引入了 WebGL 技术，为用户提供了一个强大且直观的工具，用于创建令人惊叹的 3D 地图和数据可视化作品。

本篇文章，你将学习到如何利用 ECharts-GL 构建沉浸式的 3D 地图体验。并学习如何配置和定制地图的部分细节，包括地形、光照、视角 以及纹理的三维表示。

通过本篇文章，你将学习到以下内容：

基础 3D 地图的实现逻辑
丰富 3D 地图的配置项

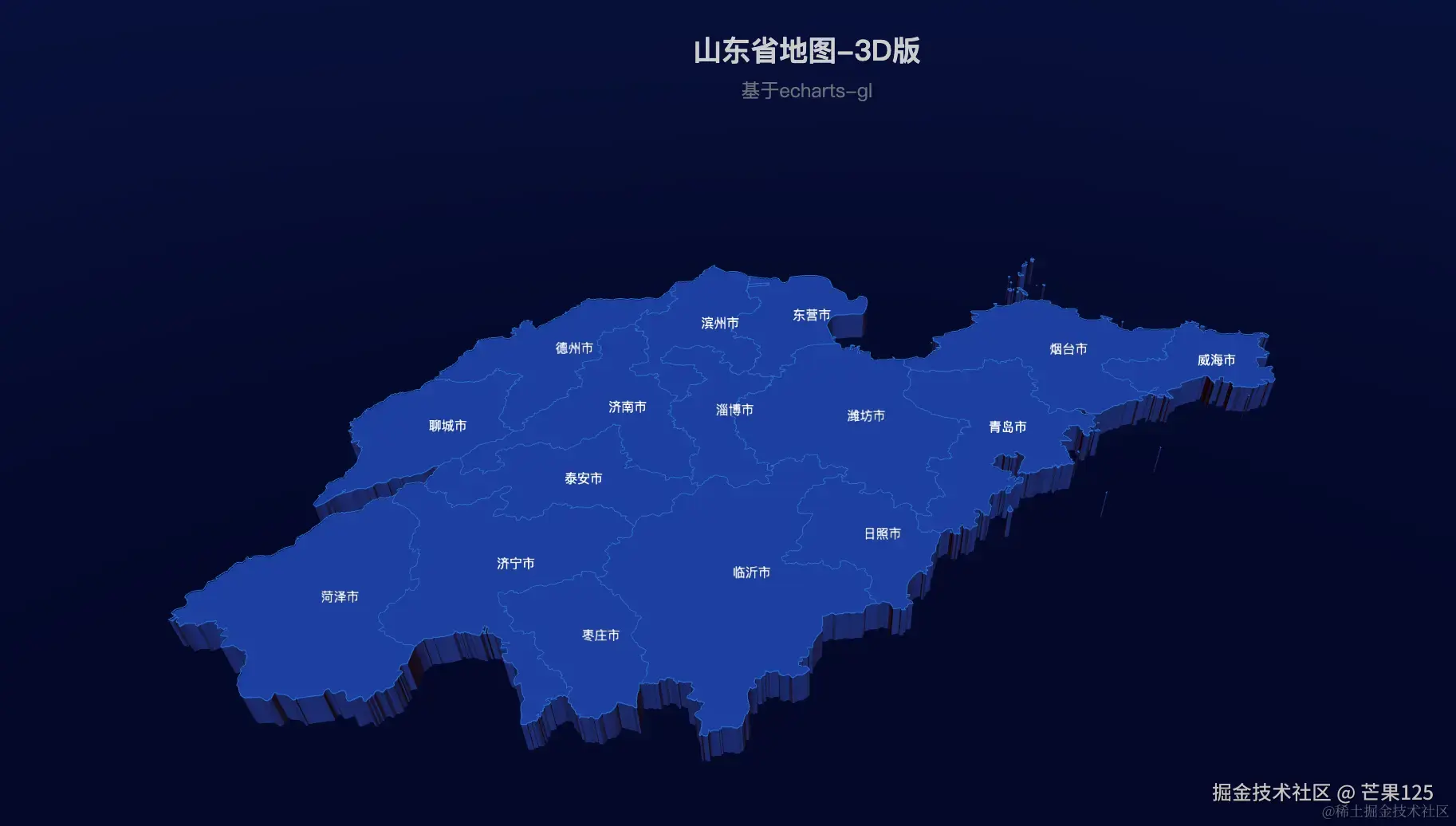

世界级、国家级、省市区级别 3D 地图展示

本篇文章既是 3D 地图的扫盲篇章，也是开启你从二维地图迈向三维世界的开端，让你从零到一，循序渐进的完整实现各种 3D 地图的渲染！

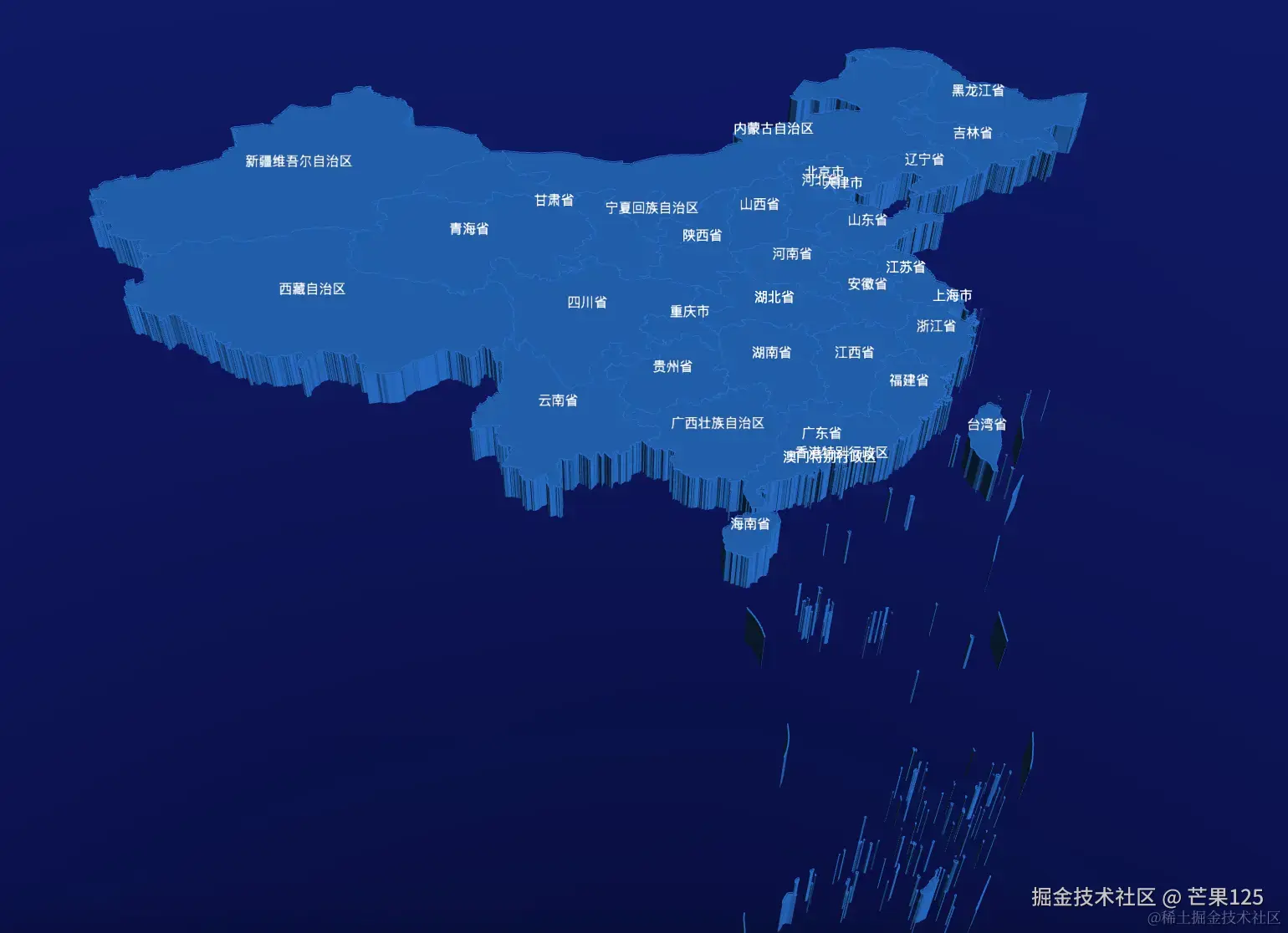

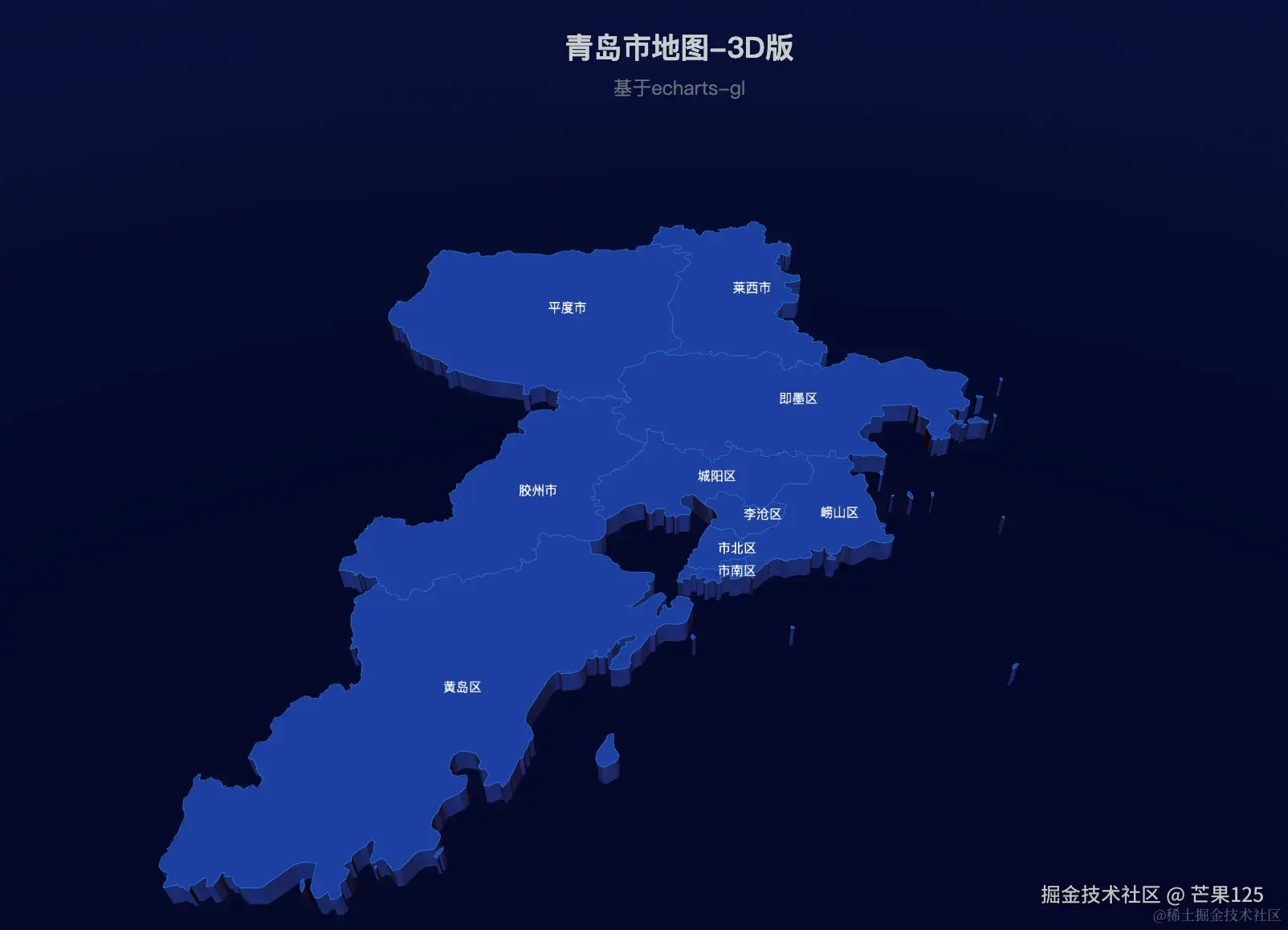

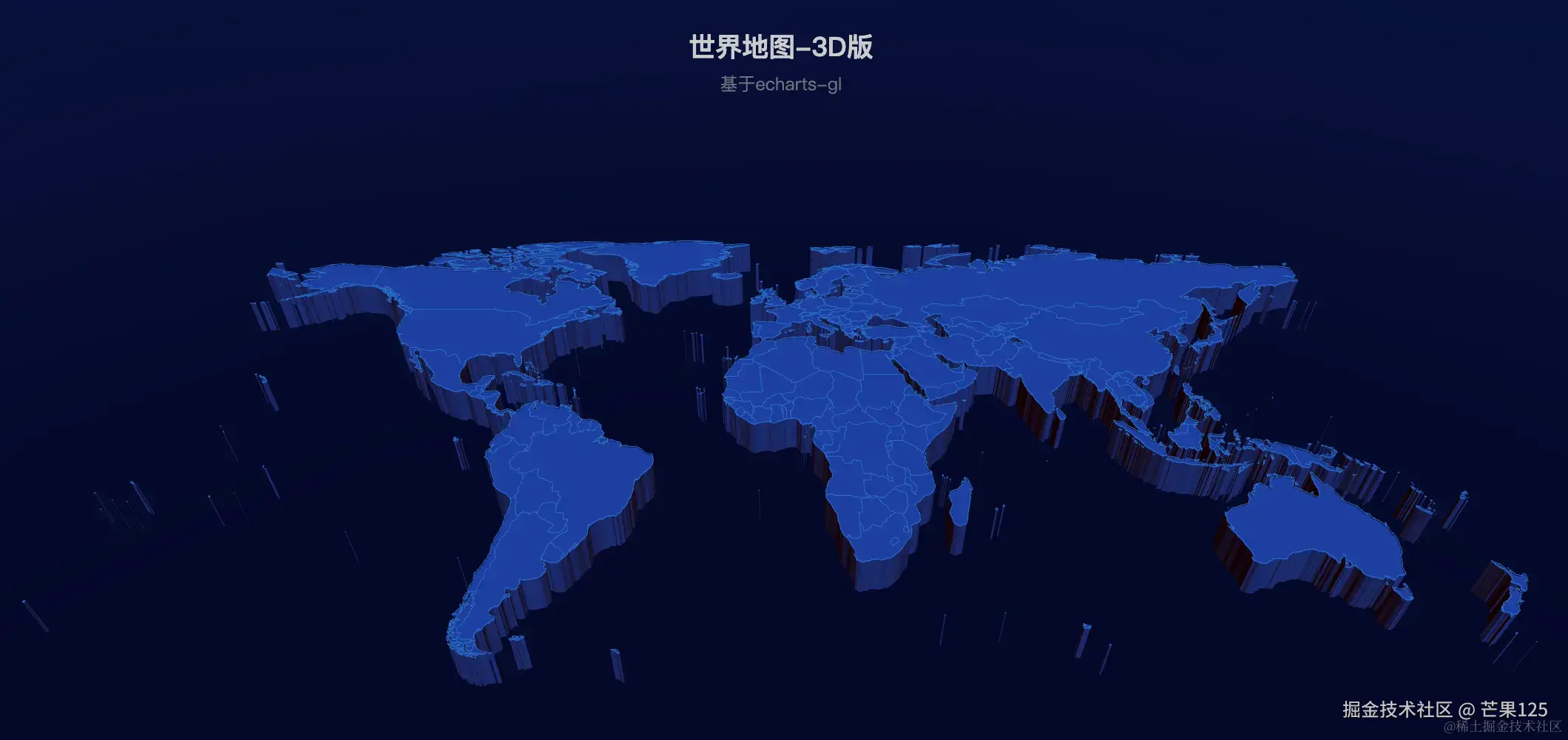

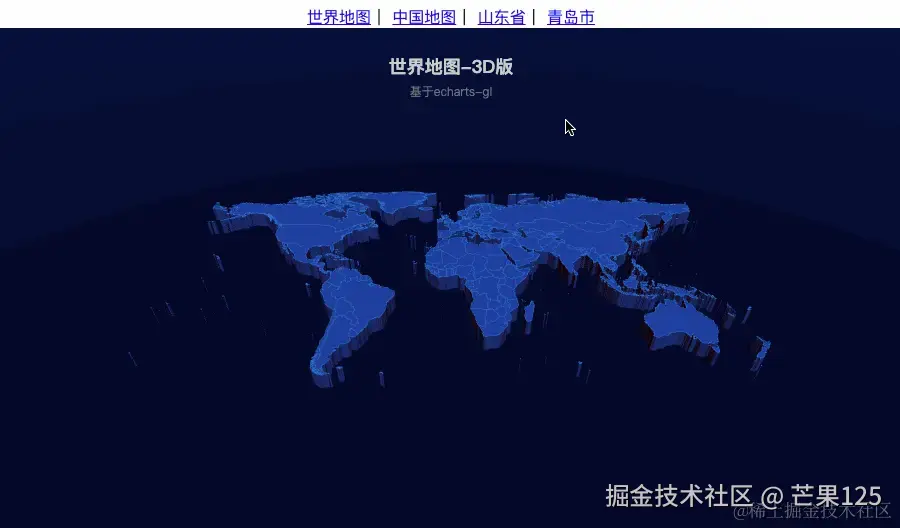

预览效果图如下图所示：

二. 准备 geoJson 数据

首先，我们需要准备多层级的地图数据，比如世界、国家、省份、城市等各级别的地理数据，以及每个区域对应的数据指标，这些数据通常是以 JSON 格式提供的地理信息数据。同时，确保数据格式符合 ECharts 的要求，可以参考官方文档了解各种地图类型的数据格式。

我们可以在一些其他网站获取最新的 geoJson，比如：我是通过阿里云 DataV 数据可视化平台下载最新的 json 数据文件，以保证目前所有市区的数据都是最新的。

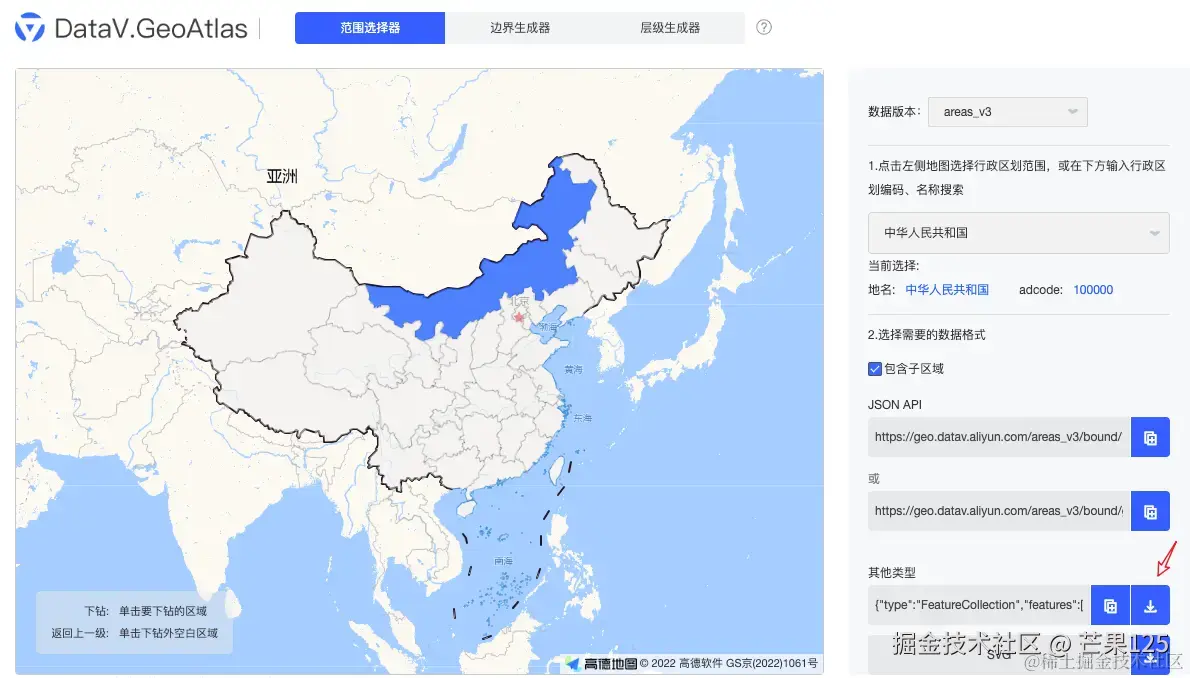

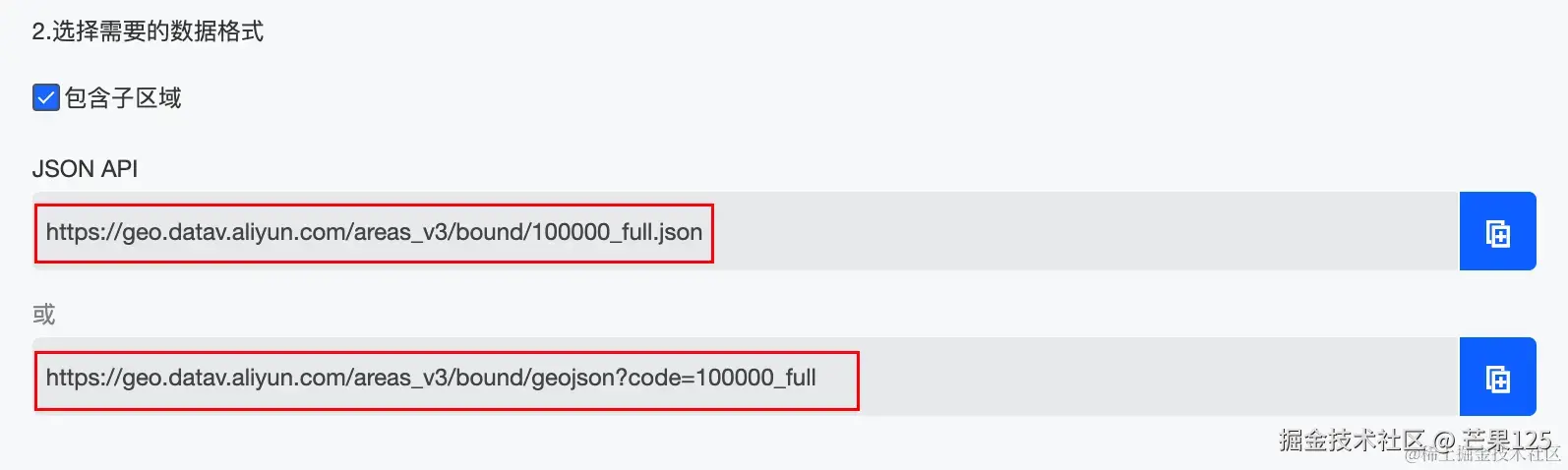

如下图所示，选择数据版本后，点击页面上的下载按钮后即可以下载 json 文件:

也可以使用在线的 JSON API 接口获取数据，API 地址：

https://geo.datav.aliyun.com/areas_v3/bound/geojson?code=100000_full

注意：如遇 403 Forbidden 错误，请参考文章 ：巧用 meta 标签，设置 referrer 解决 403 Forbidden 问题

因为后面我会逐步实现世界级、国家级、城市级的 3D 地图，所以在这里我准备了这几个 json 文件，可以通过在线 API 获取：

世界地图 geoJson：code.juejin.cn/api/raw/737...
中国地图 geoJson：https://geo.datav.aliyun.com/areas_v3/bound/geojson?code=100000_full
山东省地图 geoJson：https://geo.datav.aliyun.com/areas_v3/bound/geojson?code=370000_full
青岛市地图 geoJson：https://geo.datav.aliyun.com/areas_v3/bound/geojson?code=370200_full

准备好以上地图数据，接下来我们继续进行，最终实现世界地图，中国地图，山东省地图，青岛市地图等 3D 地图展示。

三. 初步实现 3D 地图

以中国地图 - 3D 地图的实现为例，接下来我们一步一步进行从零到一逐步丰富地图的显示

1. 加载 geoJson 数据

ini 复制代码

const geoJson = "获取的的中国地图json";
const myChart = echarts.init(document.getElementById("main"));
// 注册地图名字(china)和数据(geoJson)
echarts.registerMap("china", geoJson);
// 图表配置项
const option = {
  series: [
    {
      type: "map3D",
      map: "china",
    },
  ],
};
// 设置图表实例的配置项以及数据
myChart.setOption(option);

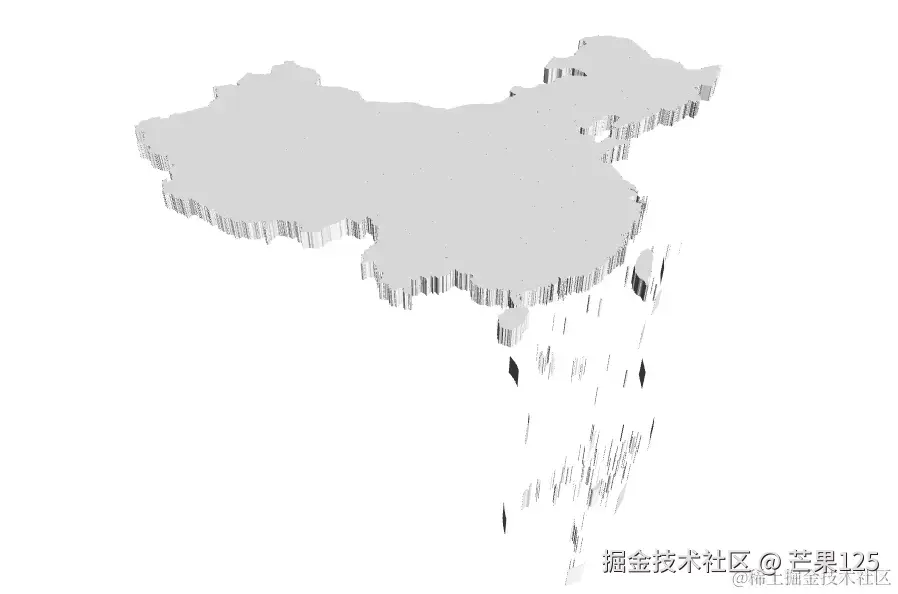

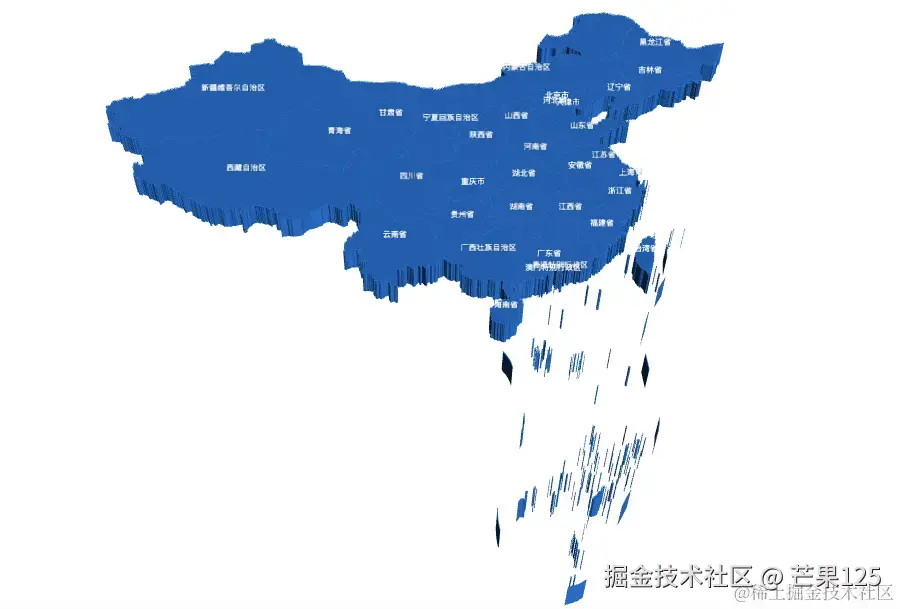

通过以上最基础的代码，就可以渲染出最基础的 3D 中国地图，如下图所示：

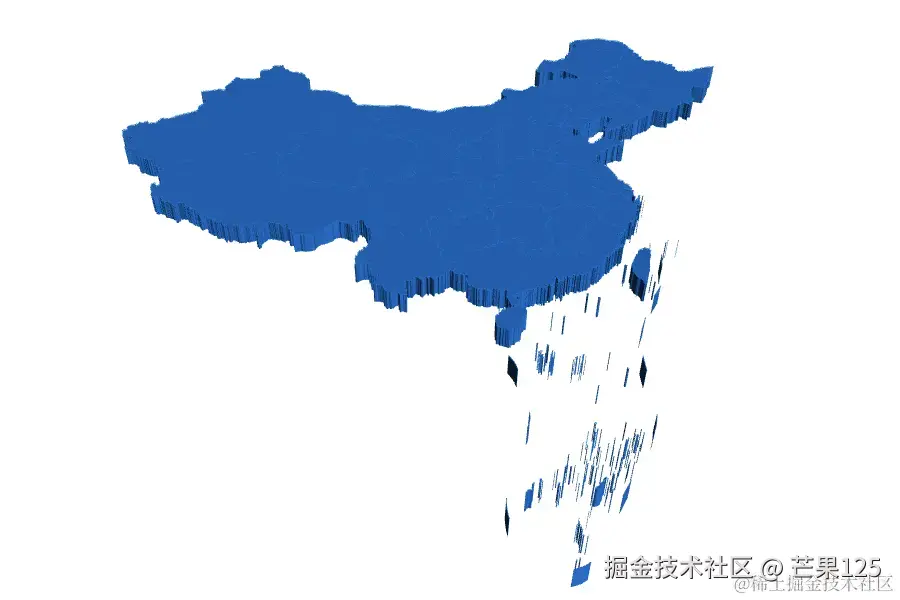

2. 设置地图的颜色

itemStyle 主要用来设置三维地图中三维图形的视觉属性，包括颜色，透明度，描边等。

go 复制代码

const option = {
  series: [
    {
      type: "map3D",
      map: "china",
      // 地图的颜色
      itemStyle: {
        color: "#286ECA", // 地图板块的颜色
        opacity: 1, // 图形的不透明度 [ default: 1 ]
        borderWidth: 0.5, // (地图板块间的分隔线)图形描边的宽度。加上描边后可以更清晰的区分每个区域
        borderColor: "#286ECA", // 图形描边的颜色。[ default: #333 ]
      },
    },
  ],
};

3. 设置标签显示

label 主要用来配置地图上的城市名称是否显示标签，同时对标签的显示格式、显示样式进行配置

csharp 复制代码

const option = {
  series: [
    {
      type: "map3D",
      map: "china",
      // 标签的相关设置

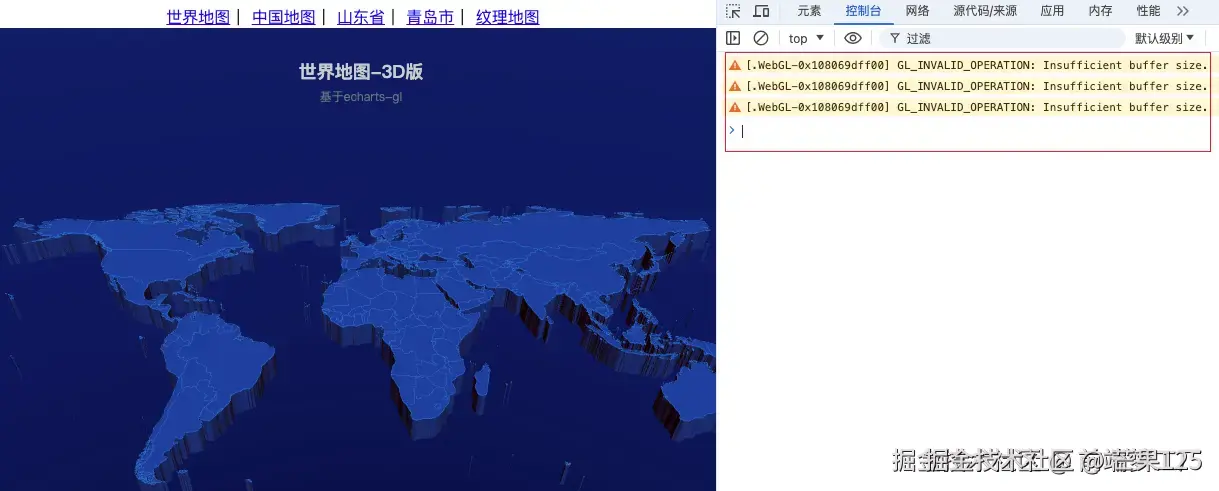

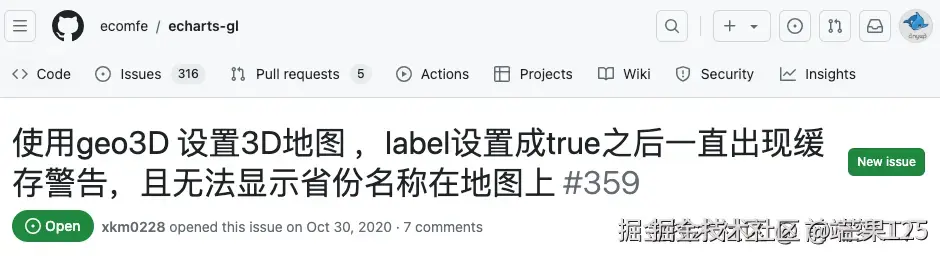

      label: {
        show: true, // (地图上的城市名称)是否显示标签
        distance: 5,

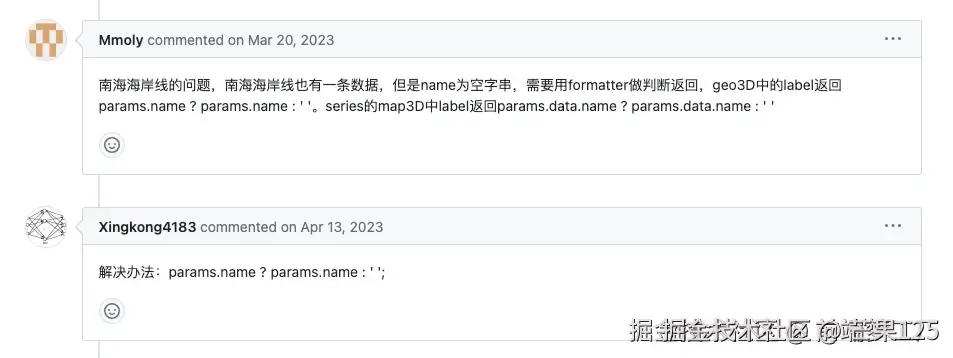

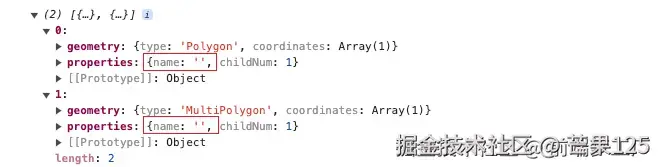

        formatter: function (params) {
          return params.name ? params.name : " ";
        },
        textStyle: {
          // 标签的字体样式
          color: "#fff", // 地图初始化区域字体颜色
          fontSize: 8, // 字体大小
        },
      },
    },
  ],
};

4. 设置鼠标 hover 高亮效果

emphasis 主要用来设置鼠标 hover 高亮时图形和标签的样式 (当鼠标放上去时 label 和 itemStyle 的样式)

css 复制代码

const option = {
  series: [
    {
      type: "map3D",
      map: "china",
      // 鼠标 hover 高亮时图形和标签的样式
      emphasis: {
        label: {
          // label 高亮时的配置
          show: true,
          textStyle: {
            color: "#fff", // 高亮时标签颜色变为 白色
            fontSize: 15, // 高亮时标签字体 变大
          },
        },
        itemStyle: {
          // itemStyle 高亮时的配置
          color: "#66ffff", // 高亮时地图板块颜色改变
        },
      },
    },
  ],
};

5. 设置 tootip

tooltip 为提示框组件，它的设置属于 ECharts 的基础配置项，提示框组件可以设置在多种地方，主要作用为当鼠标鼠标悬浮到地图上时，提示框浮层的显示效果，详细配置参考文档：ECharts tooltip

css 复制代码

const option = {
  tooltip: {
    trigger: "item",
    position: "inside",
    formatter: "{b}",
    backgroundColor: "rgba(50, 50, 50, 0.7)",
    textStyle: {
      color: "#FFFFFF",
      textalign: "center",
      fontSize: "12px",
    },
  },
  series: [
    {
      type: "map3D",
      map: "china",
    },
  ],
};

四. 丰富 3D 地图的配置

1. 环境贴图

环境贴图 environment 主要支持 3 种配置方式，支持纯颜色值，渐变色，全景贴图的 url。默认为 'auto'

简单说：环境贴图可以看作是地图的底层背景。

配置为全景贴图
- environment: 'asset/environment.png'
配置为纯黑色的背景
- environment: '#000'
配置为垂直渐变的背景
- 通过 new echarts.graphic.LinearGradient 来配置

注意：在配置有 light.ambientCubemap.texture 的时候会使用该纹理作为环境贴图。否则不显示环境贴图。

在这里，我们使用垂直渐变的背景色来配置

go 复制代码

const option = {
  series: [
    {
      type: "map3D",
      map: "china",
      // 环境贴图，支持純颜色值，渐变色，全景贴图的 url。默认为 'auto'
      environment: new echarts.graphic.LinearGradient(
        0,
        0,
        0,
        1,
        [
          {
            // 配置为垂直渐变的背景
            offset: 0,
            color: "#183890", // 天空颜色
          },
          {
            offset: 0.7,
            color: "#040829", // 地面颜色
          },
          {
            offset: 1,
            color: "#040829", // 地面颜色
          },
        ],
        false
      ),
    },
  ],
};

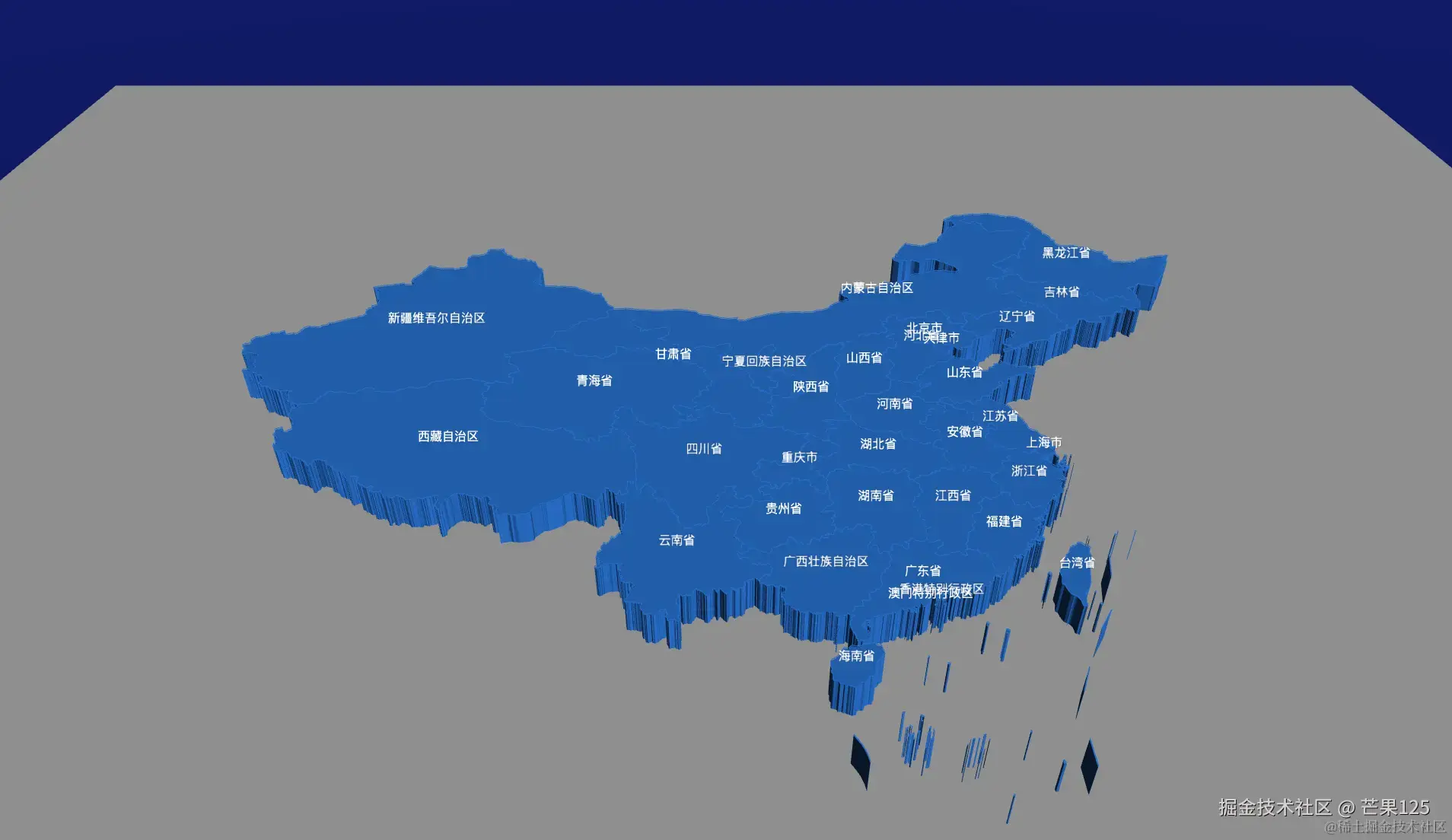

2. 设置地面

groundPlane 主要用来配置地面，可以让整个组件有个"摆放"的地方，从而使整个场景看起来更真实，更有模型感。

go 复制代码

const option = {
  series: [
    {
      type: "map3D",
      map: "china",
      // 地面可以使整个场景看起来更真实，更有模型感。
      groundPlane: {
        show: true, // 是否显示地面
        color: "#aaa", // 地面颜色
      },
    },
  ],
};

3. 设置光照

light 主要用来配置关照，主要有：场景主光源、全局环境光等，合理的光照设置能够让整个场景的明暗变得更丰富，更有层次。

perl 复制代码

const option = {
  series: [
    {
      type: "map3D",
      map: "china",
      // 光照相关的设置
      light: {
        main: {
          // 场景主光源的设置，在 globe 组件中就是太阳光。
          color: "#3D94CE", // 主光源的颜色。
          intensity: 1.2, // 主光源的强度。
          shadow: false, // 主光源是否投射阴影。默认关闭。开启阴影可以给场景带来更真实和有层次的光照效果。会增加程序的运行开销。
          shadowQuality: "high", // 阴影的质量。可选'low', 'medium', 'high', 'ultra'
          alpha: 55, // 主光源绕 x 轴，即上下旋转的角度。配合 beta 控制光源的方向。
          beta: 10, // 主光源绕 y 轴，即左右旋转的角度。
        },
        ambient: {
          // 全局的环境光设置。
          color: "red", // 环境光的颜色。[ default: #fff ]
          intensity: 0.5, // 环境光的强度。[ default: 0.2 ]
        },
      },
    },
  ],
};

注意：在 shading 为 'color' 的时候无效。光照的设置会影响到组件以及组件所在坐标系上的所有图表。

4. 设置视角控制

viewControl 的配置主要用于鼠标的旋转，缩放等视角控制。

less 复制代码

const option = {
  series: [
    {
      type: "map3D",
      map: "china",
      viewControl: {
        projection: "perspective", // 投影方式
        autoRotate: true, // 是否开启视角绕物体的自动旋转查看
        autoRotateDirection: "cw", // 物体自传的方向。默认是 'cw'，也可以取 'ccw'
        autoRotateSpeed: 10, // 物体自传的速度。角度 / 秒
        autoRotateAfterStill: 3, // 在鼠标静止操作后恢复自动旋转的时间间隔
        damping: 0, // 鼠标进行旋转，缩放等操作时的迟滞因子
        distance: 120, // 默认视角距离主体的距离
        alpha: 40, // 视角绕 x 轴，即上下旋转的角度
        beta: 0, // 视角绕 y 轴，即左右旋转的角度
        center: [0, 0, 0], // 视角中心点
        animation: true, // 是否开启动画
        animationDurationUpdate: 1000, // 过渡动画的时长
        animationEasingUpdate: "cubicInOut", // 过渡动画的缓动效果
      },
    },
  ],
};

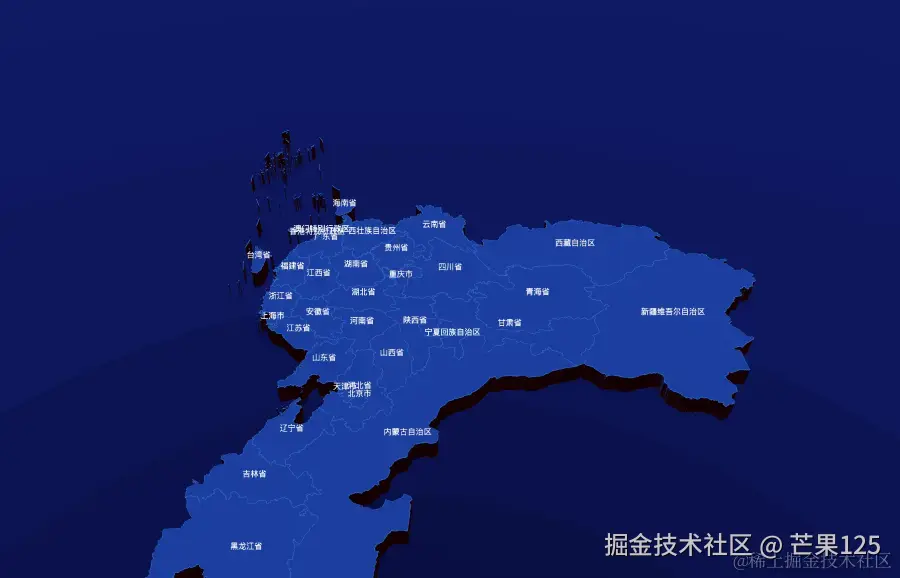

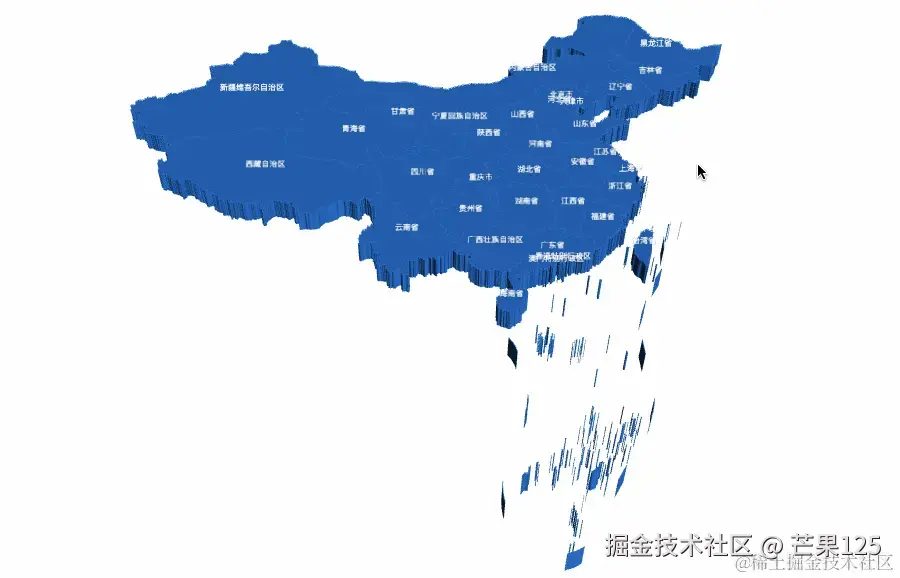

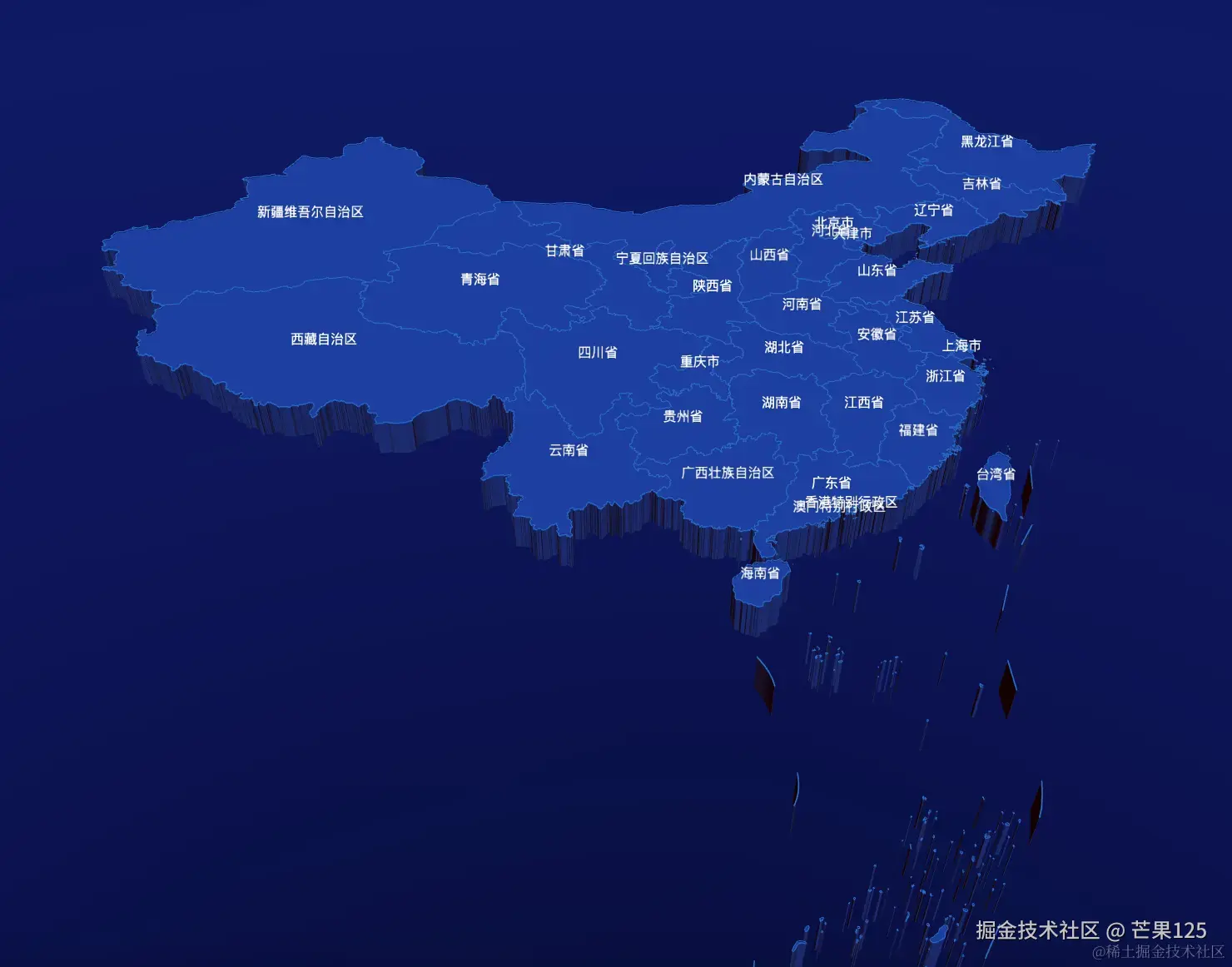

以上代码设置了开启了自动旋转，如下图所示：

5. 设置纹理

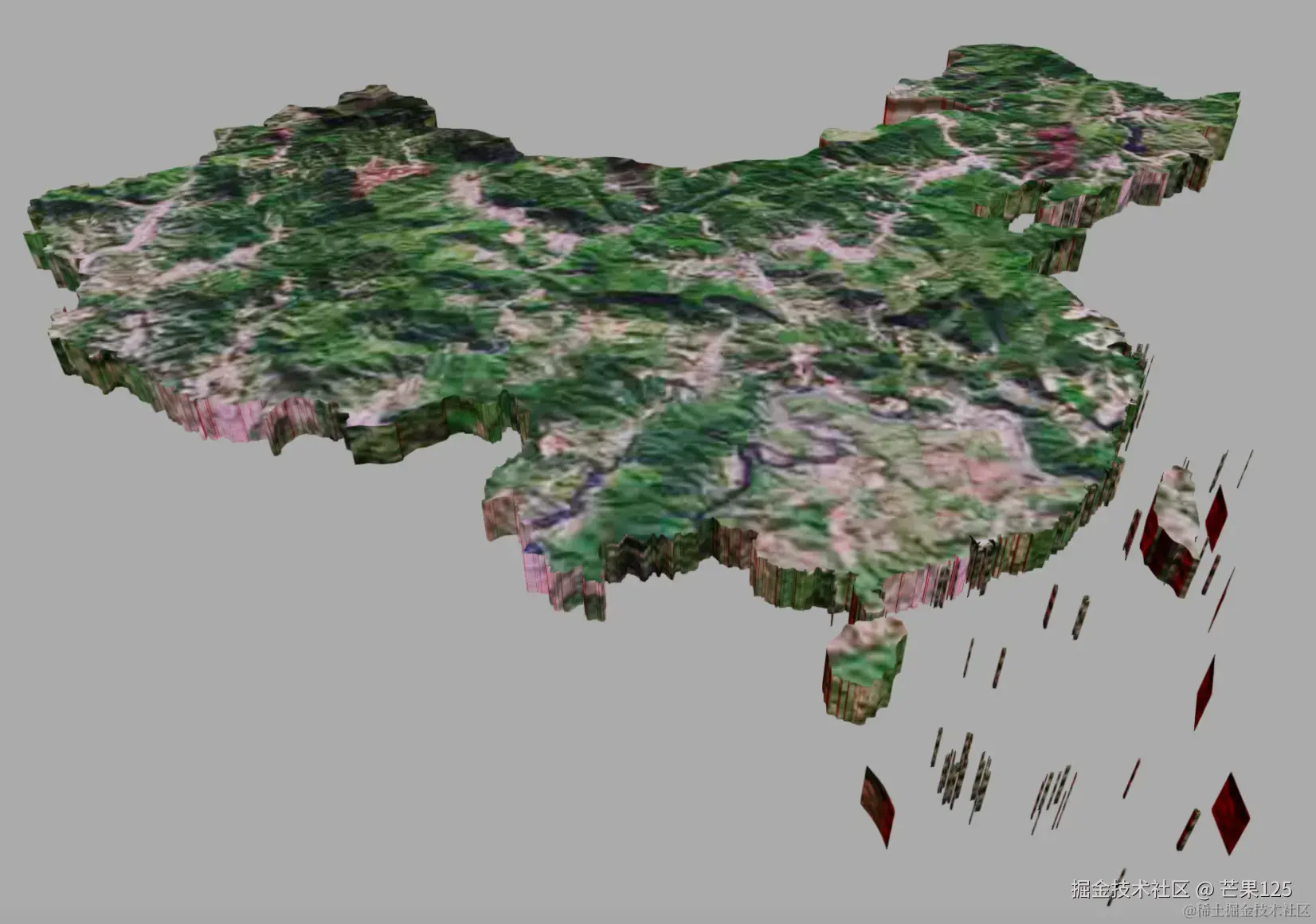

在使用 echarts-gl 绘制 3D 地图时，为了增强地图的真实感，你可以设置纹理和光照效果。同时配合 light 和 postEffect 使用可以让展示的画面效果和质感有质的提升。

下面我们具体来看一下简单示例：

yaml 复制代码

const option = {
  series: [
    {
      type: "map3D",
      map: "china",
      // 三维图形的着色效果
      shading: "realistic",
      // 真实感材质相关的配置项
      realisticMaterial: {
        detailTexture: "./img/texture.png", // 纹理图片
        textureTiling: 1,
      },
      // 后处理特效
      postEffect: {
        enable: true,
        SSAO: {
          enable: true,
          radius: 1,
          intensity: 1,
          quality: "high",
        },
        bloom: {
          enable: true,
          strength: 0.5,
          radius: 0,
          threshold: 0,
        },
        FXAA: {
          enable: true,
          alpha: 0.5,
        },
      },
      // 光照设置
      light: {
        main: {
          color: "#3D94CE",
          intensity: 1.2,
          shadow: false,
          shadowQuality: "high",
          alpha: 55,
          beta: 10,
        },
        ambient: {
          color: "#fff",
          intensity: 0.5,
        },
      },
    },
  ],
};
