ICT模拟零件测试方法--电阻测试
文章目录
电阻测试
电阻测试测量从 0.1 欧姆到 10M 欧姆的电阻。可变电阻器通过在电阻语句中包含 ad（调整）选项进行测量。
本节介绍：
- 电阻测试配置
- 电阻测试注意事项
- 电阻语句语法
- 电阻测量选项
- 电阻编程提示
电阻测试配置

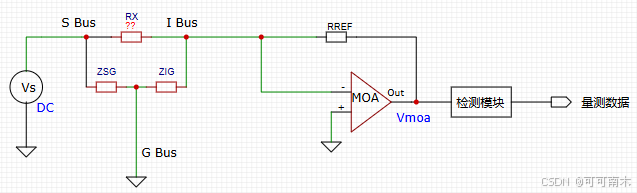

被测电阻连接在 MOA 输入路径中，如图 1 所示。软件使用的测试元件包括：
- 源 - 一个设置为 0.1V 的 DC 电压源。
- 检测器 - 内部 DC 电压表。
- 参考电阻器 - 所有范围。
电阻测试配置
电阻测试注意事项
电阻语句还可用于测试可变电阻器（如变阻器）。测试配置和语法相同，但语句中包含 ad 选项。此选项允许操作员调整被测设备，操作员也可以在此时通过或淘汰设备。这与电位器测试的工作原理相似。有关如何使用 ad 选项的更多信息，请参见电阻编程提示。
电阻语句语法
resistor <value>,<+tol>,<‑tol>
resistor <value>,<+tol>,<‑tol>,<return>
resistor <value>,<+tol>,<‑tol>,<options>
resistor <value>,<+tol>,<‑tol>,<options>,<return>
resistor <designator>,<value>,<+tol>,<‑tol>
resistor <designator>,<value>,<+tol>,<‑tol>,<return>
resistor <designator>,<value>,<+tol>,<‑tol>,<options>
resistor <designator>,<value>,<+tol>,<‑tol>,<options>,<return>示例：
clear connect s to "R1-1"; i to "R1-2"
resistor 10k, 1.4, 1.4, re5, wb, ed, en, as电阻测量选项
i3070 在线测试软件基于其对被测电路的分析为电阻语句选择测量选项。您可以选择：
- 更改选项或它们的值以提高测试性能
- 手动编写在线测试
如果未指定选项，系统使用默认参数。表 1 列出了电阻语句选项及默认值。
表1 电阻语句选项
| 选项 | 默认值 | 描述 | 选项 | 默认值 | 描述 |
|---|---|---|---|---|---|
| ad | 调整组件 | oxt | 覆盖自适应测量 | ||
| am | am.1 | 源幅值 | pf | 通过/失败 | |
| ar | ar1.25 | ASRU 范围 | pm | 并联模型 | |
| as | ASRU 加速（仅 ASRU-N） | re | re4 | 参考元件 | |
| dwa | dwa0 | 检测器延迟 | sa | 感应 A 总线 | |
| ed | 额外数字 | sb | 感应 B 总线 | ||
| en | 增强 | sl | 感应 L 总线 | ||
| fi | fi1 | 滤波 | sm | 串联模型 | |
| fr | fr1024 | 频率 | wa | wa0 | 等待 |
| ico | 电流合规 | wb | 宽带 | ||
| of | of0 | 电压偏移 |
电阻编程提示
表 2 电阻推荐测量选项
| 范围 | 选项 |
|---|---|
| 0.1 -- 1 | ar3, sa, sb, en, ed, re1 |
| 1 -- 10 | sa, sb, en, ed, re1 |
| 10 -- 100 | sa, sb, en, ed, re2 |
| 100 -- 300 | sa, sb, en, ed, re3 |
| 300 -- 1k | sa, sb, en, ed, re3（四线）, re3（二线） |
| 1k -- 10k | sa, sb, en, ed, re4（四线）, re4（二线） |
| 10k -- 100k | en, ed, re5（增强）, re5（非增强） |
| 100k -- 1M | en, ed, re6（增强）, re6（非增强） |
| 1M -- 5M | wa.005, en, ed, re6 |
| 5M -- 10M | wa.005, en, ed, re6 |
额外提示
- 选择反馈电阻 (re) 和源幅值 (sa)
选择反馈电阻 (re) 和源幅值 (am) 时，尽量保持 MOA 增益在 1 到 10 之间，MOA 输出在 0.1 到 1 伏之间。这是提供最准确和可重复测量的 MOA 增益和输出范围。
- 并联电感
如果存在并联电感问题，您可以使用 AC 源和检测器。
- 总线连接
使用 clear connect 语句指定总线连接时，尽量最大化 Zig。也就是说，将总线放置在被测电路中，以便 I 和 G 总线之间可能有最大阻抗。
- 宽带
不要将宽带与 DC 源和参考元件低于 re3 的元件一起使用。
- 测量大电阻值
大电阻测量可能需要等待，以便让测试电路中的电容充电，并让 MOA 电路稳定。
- 增强
如果被测设备的预期值小于 1k 或大于 10k，使用增强以进行准确的测试。
- ad 选项
ad 选项有三种选择：
- ad0: 测试不允许操作员调整设备。
- ad1（默认）: 测试总是要求操作员调整设备并按下是或否。
- ad2: 如果测量不在指定公差范围内，测试才要求操作员调整设备。
