wireshark mDNS数据包分析

这个 mDNS（Multicast DNS）数据包是一个 查询响应，展示了某设备对 AirPlay 和 RAOP 服务的扫描和应答。我们逐项解释这个报文结构中每个字段的含义和作用。

📌 顶层结构

yaml 复制代码

yaml
复制编辑

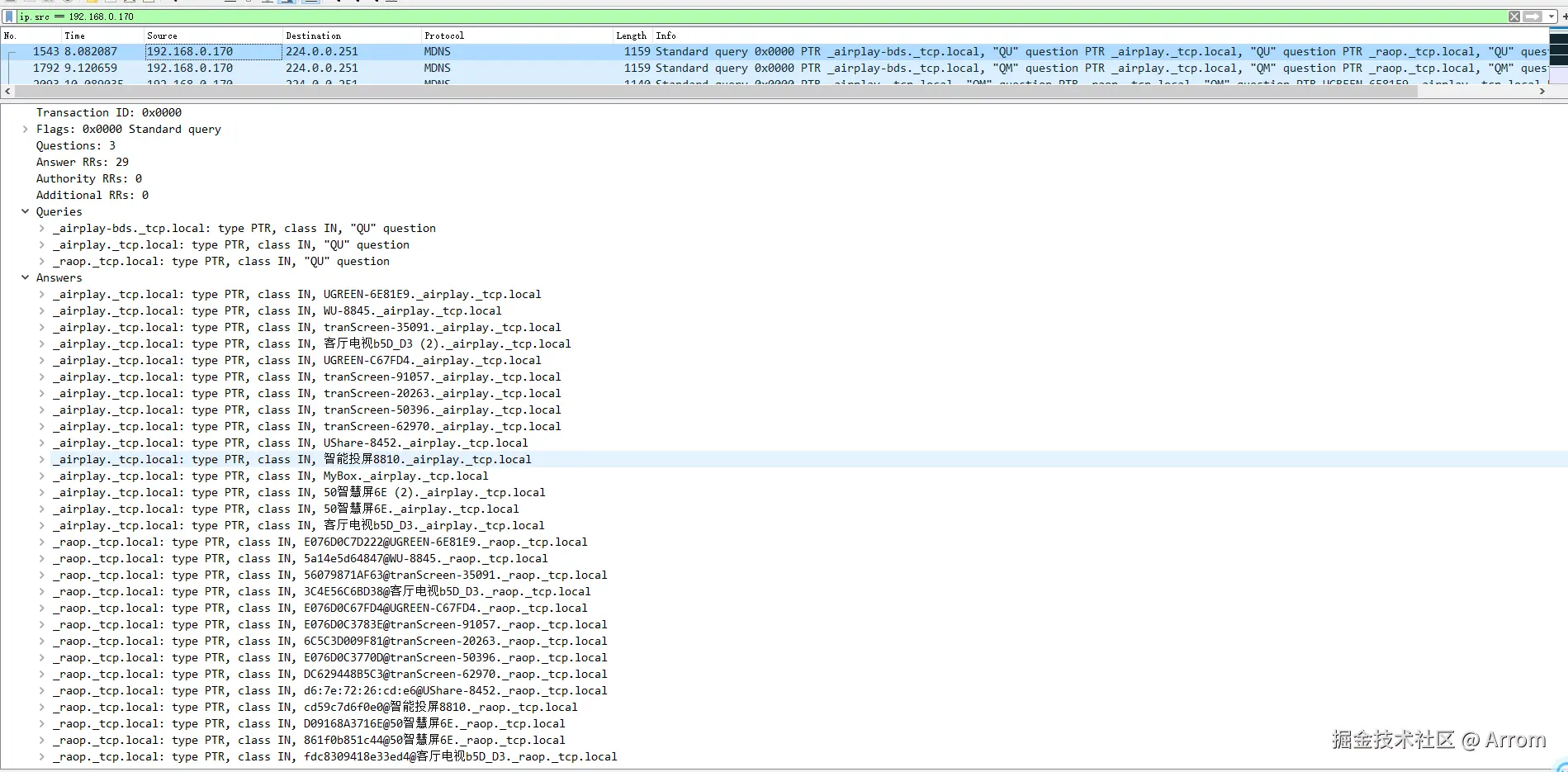

Multicast Domain Name System (query)
Transaction ID: 0x0000
Flags: 0x0000 Standard query
Questions: 3
Answer RRs: 29
Authority RRs: 0
Additional RRs: 0

字段说明：

Transaction ID : 0x0000
多用于匹配 query 和 response。在 mDNS 中，这个值一般是 0，因为它使用 224.0.0.251 多播地址，不依赖 Transaction ID 来区分会话。
Flags : 0x0000
表示这是一个标准查询（Standard Query）。
Questions: 3
表示询问了三个服务类型（见下面的 Queries）。
Answer RRs: 29
应答部分共有 29 个 Resource Record（资源记录），即找到了 29 个符合条件的服务实例。
Authority RRs: 0 , Additional RRs: 0
本次 mDNS 响应没有包含授权记录和附加信息记录。

🔍 Queries（查询部分）

kotlin 复制代码

kotlin
复制编辑
_queries:
    _airplay-bds._tcp.local: type PTR, class IN, "QU" question
    _airplay._tcp.local: type PTR, class IN, "QU" question
    _raop._tcp.local: type PTR, class IN, "QU" question

含义：

类型 type PTR：表示这是一个"指针记录"（Pointer Record），用于查询某一服务类型下有哪些具体实例。
class IN：表示 Internet 网络类别。
"QU" ：表示是"询问"（QU = unicast query flag in mDNS）。

即：发送端（如 iPhone）通过 mDNS 查询以下服务有哪些实例：

_airplay-bds._tcp.local -- 一种带宽发现的 AirPlay 服务类型（较少见）
_airplay._tcp.local -- 标准 AirPlay 服务
_raop._tcp.local -- 音频播放相关服务（Remote Audio Output Protocol）

📦 Answers（应答部分）

总共有 29 条 PTR 类型的记录，可拆成 2 大类：

_airplay._tcp.local 的服务实例（普通 AirPlay）
_raop._tcp.local 的服务实例（AirPlay 音频）

1. `_airplay._tcp.local` PTR 回答

这些是服务名 -> 实例名的映射。每一条说明一个设备正在广播 AirPlay 功能。

例：

bash 复制代码

pgsql
复制编辑
_airplay._tcp.local: type PTR, class IN, UGREEN-6E81E9._airplay._tcp.local

含义：

_airplay._tcp.local 是服务类型（你在查询它）
UGREEN-6E81E9._airplay._tcp.local 是某台设备的服务实例名
- UGREEN-6E81E9 是设备名（UGREEN 品牌的投屏盒等）
- 后缀 _airplay._tcp.local 表示这个设备支持 AirPlay 协议

其他类似项：

tranScreen-35091
客厅电视b5D_D3
智能投屏8810
50智慧屏6E

2. `_raop._tcp.local` PTR 回答

RAOP 是 AirPlay 的音频部分，PTR 的左边是类型，右边是设备 + 标识。

例：

bash 复制代码

pgsql
复制编辑
_raop._tcp.local: type PTR, class IN, E076D0C7D222@UGREEN-6E81E9._raop._tcp.local

含义：

E076D0C7D222 是设备的 MAC 地址（或变种）
@UGREEN-6E81E9 表示这是对应 UGREEN-6E81E9 设备的 RAOP 服务实例

这些字段的组合规则如下：

xml 复制代码

php-template
复制编辑
<MAC地址>@<设备名称>._raop._tcp.local

表示该设备正在广播支持 AirPlay 音频服务。
