安科瑞分布式光伏监控系统:筑牢10kV光伏电站的智能监测防线

一、背景

1、新型电力系统发展迅速

当前,我国新能源装机容量稳居全球前列,在实现"双碳"目标的背景下,随着大规模分布式新能源装机并网,越来越多的用电企业告别了传统的电网单一电源的模式,通过新建分布式光伏、风电、储能等新能源来降低企业能源成本和碳排放。

2、新能源汽车充电需求激增

新能源汽车保有量截至2024年底为3140万辆,2025年销量将突破1600万辆,新能源汽车渗透率超过50%,超越燃油车,这将会产生大量的充电需求。光储充一体化已经成为新能源建设的重要趋势,都依赖智慧能源管理系统进行管理。

二、10kv并网分布式光伏

分布式光伏发电监控系统的电力二次部分主要包含继电保护及安全自动装置,具体如线路保护装置、安全自动装置、防孤岛保护装置、UPS 电源等;为满足调度自动化要求,需配置远动系统、对时设备及安全防护装置;为实现系统电量统计,需配备电能计量装置,包括关口计量表、并网电能表、自用电计量电能表及采集终端等;为保障并网电能质量达标,需配置电能质量监测装置;同时,还需搭建覆盖整个光伏系统的通信设备,以满足系统互联互通与可管理性需求。

依据《分布式电源接入电网技术规定》《电能质量管理办法(暂行)》等相关标准规范,光伏电站并网点需对电能质量进行监测;根据《分布式电源接入电网技术规定》,并网点应安装防孤岛保护装置;对于自发自用、余电不上网的系统,其公共连接点处还需额外配置防逆流保护装置。

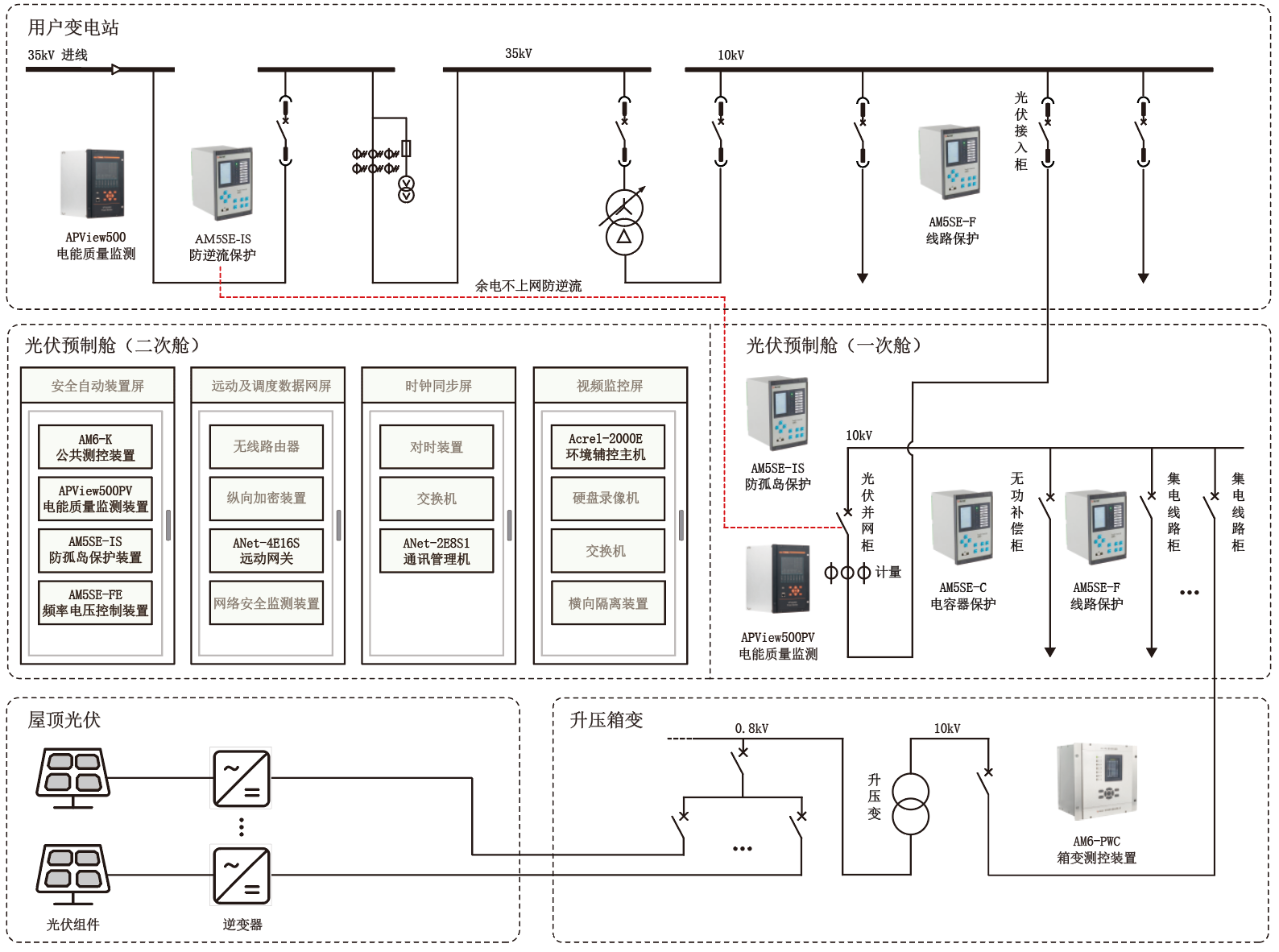

系统架构

拓扑图

①全站安全稳定运行:依赖继电保护及安全自动装置

②发电效益与收益:涉及逆变器监测与箱变测控、光功率预测、防逆流保护与控制策略

③标准规范并网:包含 AGC/AVC 控制系统、调度自动化、安全防护

④全站电力监控与运维:借助环境辅控系统、视频监控系统

三、系统功能

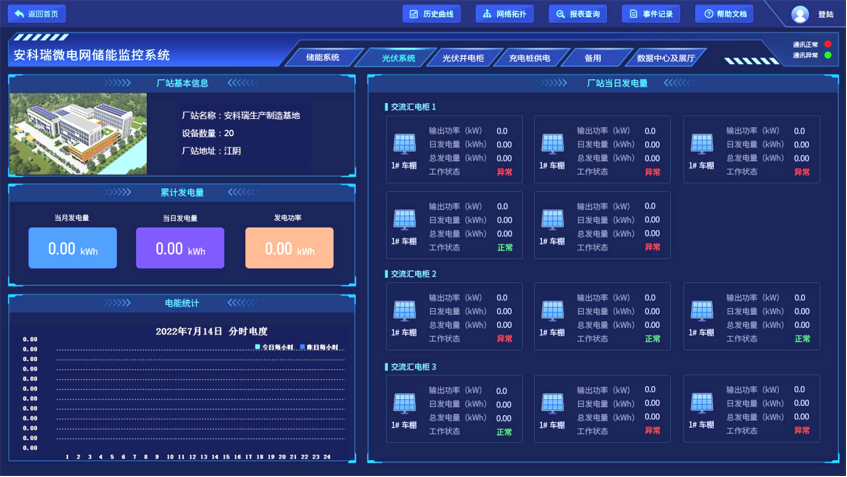

1、全站综合监测

展示光伏电站名称、位置、逆变器数量等基本信息;

统计当前光伏电站日、月、年发电量;

按汇流数据分散分析每组光伏组件发电功率以及工作状态。

2、并网点电能质量分析

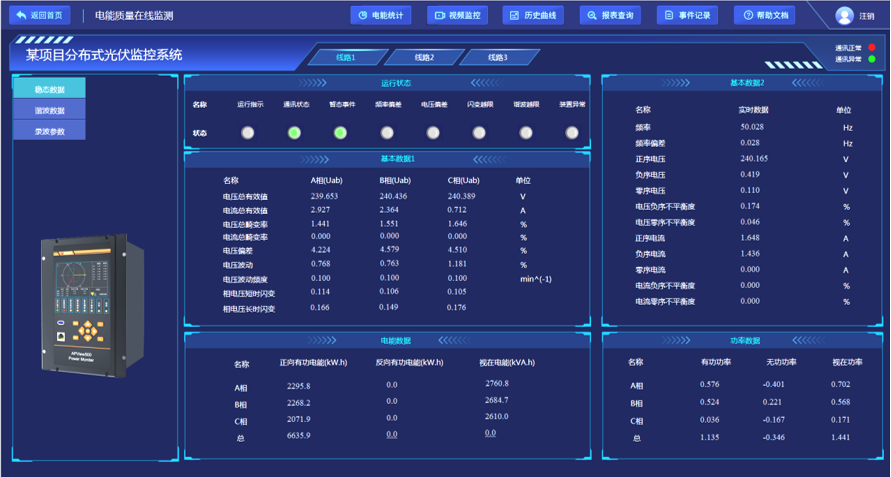

监测站内电能质量检测仪所采集数据,如电压有效值,偏差率,谐波畸变率,电流有效值,分相功率,总功率等;

通过柱状图展示电能质量检测仪谐波和间谐波各频谱;

通过曲线图展示三相电流/电压谐波数据、实时负荷曲线、有效值/波动/偏差/闪变等参数;

展示所选站点下全部电能质量检测仪所有暂态事件。

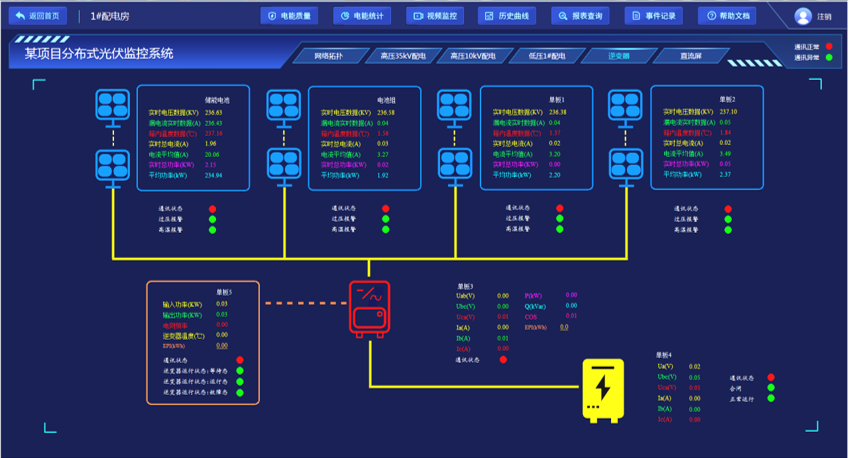

3、逆变器运行监测

监测整个光伏阵列各个组件的电压、电流、功率等电参量信息;

监测逆变器当前输入功率、输出功率、温度及当前状态等信息;

监测逆变器交直流侧电参量信息。

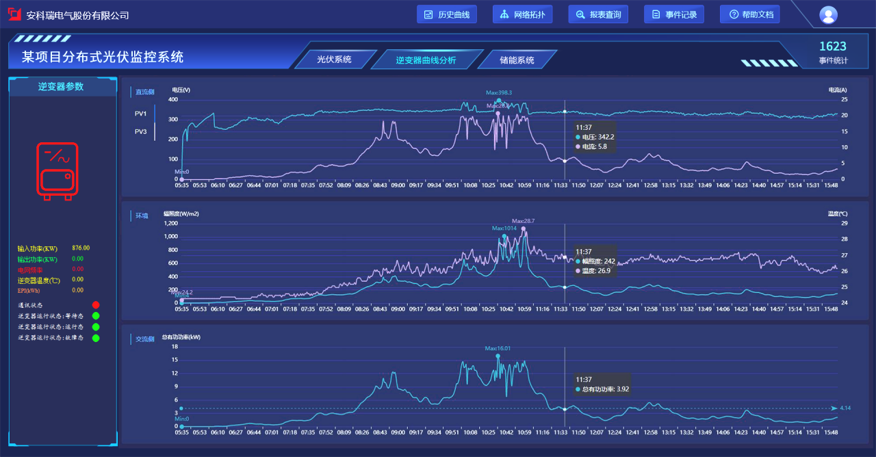

4、逆变器运行分析

展示逆变器交流侧总有功功率曲线;

展示逆变器直流侧电压曲线;

展示当前光伏发电站所处环境温度曲线;

综合分析环境对光伏发电的影响。

四、总结

在 "双碳" 目标与新型电力系统发展背景下,企业转向分布式光伏降本减碳;新能源汽车增长催生大量充电需求,光储充一体化依赖智慧能源管理,安科瑞积极参与。

10kV 并网分布式光伏监控系统构建有明确规范,含多种保护、调度、计量、电能质量监测及通信设备,按标准需监测电能质量、装防孤岛装置,部分需防逆流装置,系统架构和方案是稳定运行保障。

Acrel-1000DP 系统功能可综合监测电站信息与组件状态、分析并网点电能质量、监测逆变器运行及分析环境影响,适配多品牌逆变器,为 10kV 并网分布式光伏稳定运行提供技术支持。

技术支持请联系安科瑞电气周女士
