Aspect Ratio -- 宽高比

Task

Write a shader that draws a red circle in the center of the screen. The circle should have a radius of 0.25 times the height of the screen. For aspect ratio correction, adjust the circle's dimensions to account for landscape orientation.
编写一个着色器,在屏幕中心绘制一个红色圆形。该圆形的半径应为屏幕高度的0.25倍。并且进行宽高比校正。

Theory

在片元着色器中,我们通常使用归一化坐标系 (Normalized Coordinates) ,也就是我们熟知的 uv 坐标。这个坐标系的 xy 分量都从 0.0 变化到 1.0。当我们写下 length(uv) 时,我们是在一个理想的、边长为 1 的正方形空间里进行计算。

但问题在于,我们的屏幕或画布很少是正方形的。

想象一个常见的 800x600 像素的画布:

  • 在 X 轴上,从 0.0 到 1.0 代表了 800 个像素的跨度。
  • 在 Y 轴上,从 0.0 到 1.0 代表了 600 个像素的跨度。

这意味着,在物理显示上,uv 坐标系中 X 轴的"单位长度"比 Y 轴的要长。当你基于这个被"拉伸"的坐标系来计算到某一点的距离时,距离的计算本身就会发生扭曲,一个完美的圆形定义(到圆心等距)自然就变成了椭圆。

为此,用宽高比"反向拉伸"坐标系来解决圆被拉伸为椭圆的问题。 将其中一个坐标轴乘以画布的宽高比宽高比 (Aspect Ratio) = 画布宽度 / 画布高度

对于 800x600 的画布,宽高比为 800.0 / 600.0 = 1.333

这个值告诉我们:X 轴被拉伸了 1.333 倍。为了抵消这种拉伸,我们可以在计算距离之前,uv 坐标的 x 分量预先乘以这个宽高比 。或者uv 坐标的 y 分量预先除以这个宽高比

Answer

glsl 复制代码
uniform vec2 iResolution;

void main() {
  vec2 uv = gl_FragCoord.xy / iResolution.xy;
   float aspect = iResolution.x / iResolution.y;

   // 核心修复:将 x 轴"压扁",以抵消画布的"拉伸"
    uv.x *= aspect;

    // 我们需要同样校正圆心的坐标
    vec2 center = vec2(0.5, 0.5);
    center.x *= aspect;

    float radius = 0.25;

    // 现在,在一个"看起来"是正方形的坐标空间里计算距离
    float d = distance(uv, center);

    // 使用 smoothstep 获得平滑的边缘
    float circle = 1.0 - smoothstep(radius - 0.01, radius, d);

    gl_FragColor = vec4(vec3(circle, .0, .0), 1.0);
}

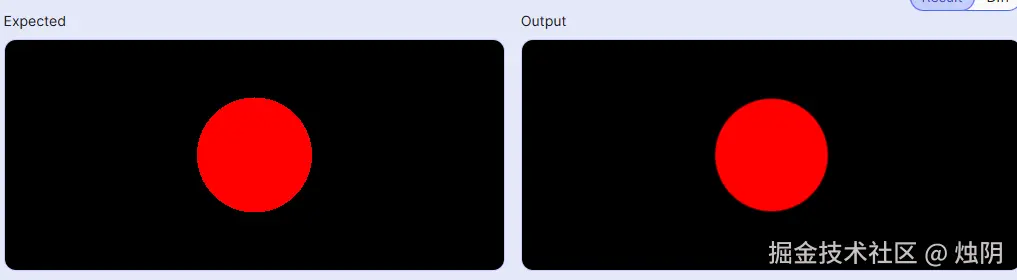

效果

练习

Aspect Ratio

最后

如果你觉得这篇文章有用,记得点赞、关注、收藏,学Shader更轻松!!
