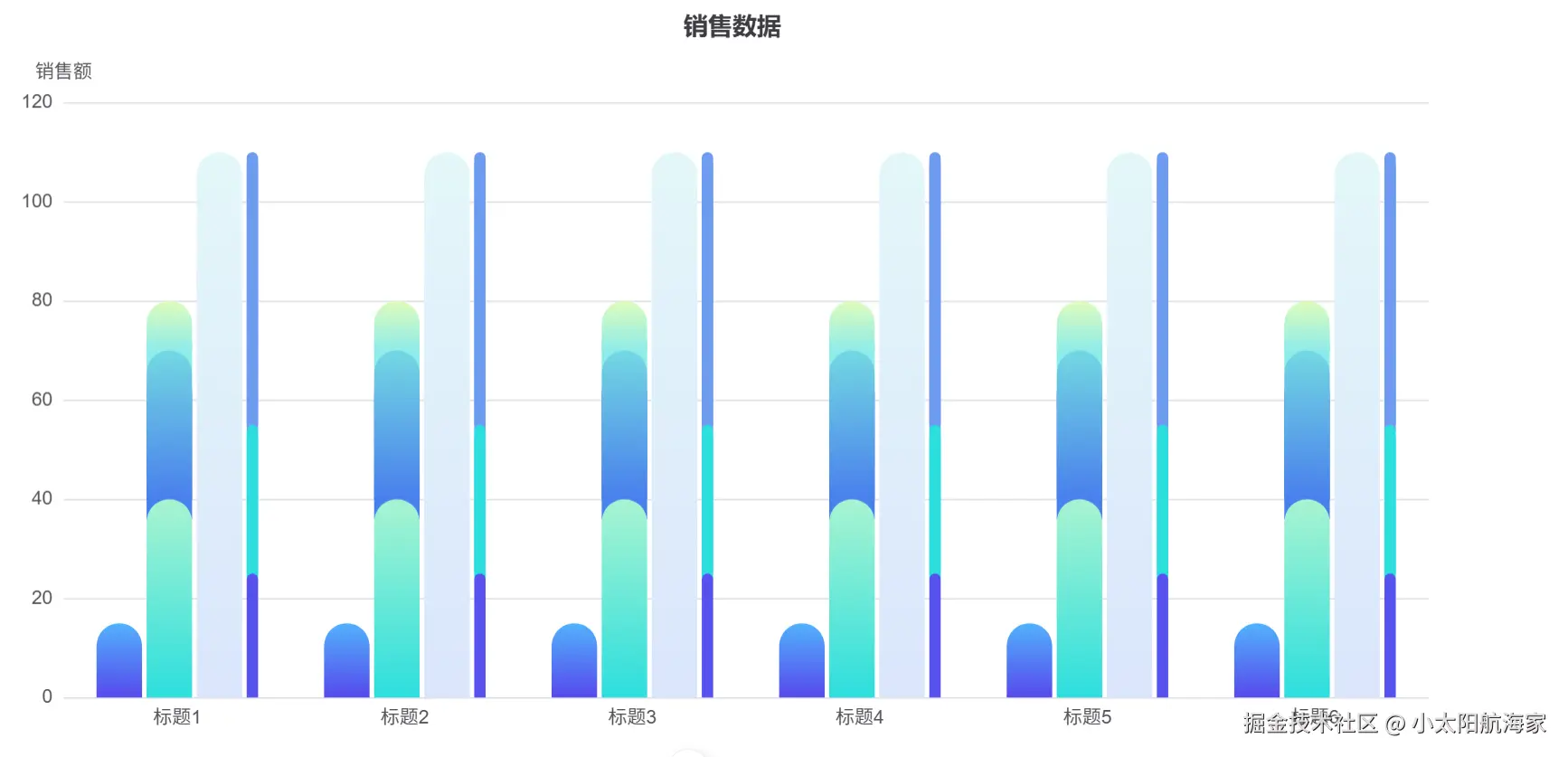

这是根据ui给出来的图写的 最难的点在那个圆角 数据连接处圆角要与其上数据进行重叠 找遍了csdn和稀土掘金 都没看到别人怎么实现的 问了deepseek200多次 断断续续的三天的时间 终于把其搞出来了
部分代码如下:
js
option: {
series: [
// 第二组(2-4堆叠)
{
name: '产品B',
type: 'bar',
stack: 'group1',
data: [
{ value: 40, name: '标题1' },
{ value: 40, name: '标题2' },
{ value: 40, name: '标题3' },
{ value: 40, name: '标题4' },
{ value: 40, name: '标题5' },
{ value: 40, name: '标题6' },
],
itemStyle: {
color: {
type: 'linear',
x: 0, y: 0, x2: 0, y2: 1,
colorStops: [
{ offset: 0, color: 'rgba(169, 244, 209, 1)' },
{ offset: 1, color: 'rgba(45, 222, 222, 1)' }
]
},
borderRadius: [50, 50, 0, 0]
},
barWidth: '20%',
animationDuration: 1000,
animationEasing: 'cubicOut',
z: 9
},
{
name: '产品C',
type: 'bar',
stack: 'group1',
data: [
{ value: 30, name: '标题1' },
{ value: 30, name: '标题2' },
{ value: 30, name: '标题3' },
{ value: 30, name: '标题4' },
{ value: 30, name: '标题5' },
{ value: 30, name: '标题6' },
],
itemStyle: {
color: {
type: 'linear',
x: 0, y: 0, x2: 0, y2: 1,
colorStops: [
{ offset: 0, color: 'rgba(115, 216, 226, 1)' },
{ offset: 1, color: 'rgba(73, 127, 237, 1)' }
]
},
borderColor: 'transparent',
borderWidth: 0,
shadowColor: 'rgba(73, 127, 237, 1)',
shadowOffsetY: 15,
borderRadius: [50, 50, 0, 0]
},
barWidth: '20%',
z: 8
},
{
name: '产品D',
type: 'bar',
stack: 'group1',
data: [
{ value: 10, name: '标题1' },
{ value: 10, name: '标题2' },
{ value: 10, name: '标题3' },
{ value: 10, name: '标题4' },
{ value: 10, name: '标题5' },
{ value: 10, name: '标题6' },
],
itemStyle: {
color: {
type: 'linear',
x: 0, y: 0, x2: 0, y2: 1,
colorStops: [
{ offset: 0, color: 'rgba(224, 252, 187, 1)' },
{ offset: 1, color: 'rgba(142, 236, 233, 1)' }
]
},
borderRadius: [50, 50, 0, 0],
borderColor: 'transparent',
borderWidth: 0,
shadowColor: 'rgba(142, 236, 233, 1)',
shadowOffsetY: 15,
},
barWidth: '20%',
z: 7
},
]
}

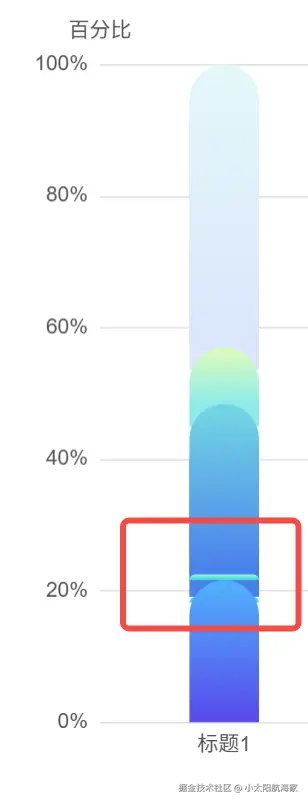

shadowColor: 'rgba(142, 236, 233, 1)', shadowOffsetY: 15, 就这两个实现的 类似于box-shadow 两种思路 第一让其阴影往上走了一点 阴影的颜色与本身最上层的颜色相同 第二让其阴影往下走了一点 阴影的颜色与本身最下层的颜色相同 这样就弥补了圆角连接处产生的间隙 但是当其某一数据的值极小 连圆角都显示不全的时候就出问题

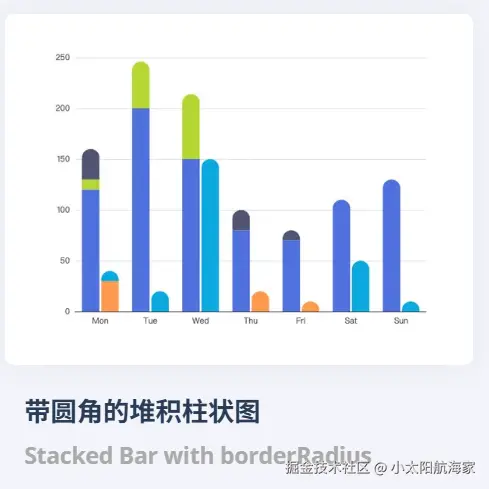

连圆角都显示不全 值太小了 于是产品直接说按echarts官网的那种堆叠图做

好吧直接崩溃了 白去调研这么久了
