温室韭菜收割机的设计cad【12张】三维图+设计说明书

前 言

我国吃韭菜有着悠久的历史,好多菜肴都有韭菜。可见我国人民对韭菜的热爱之深。随着科技的进步,各种粮食蔬菜都大面积种植,源自于有着机械收割装置,限制韭菜种植面积发展的重要因素就是在于机械化问题。我国劳动人民在长期的生产实践中对收割工具有许多发明创造,据古书记载在三千五百年前已经发明了镰刀,在十三世纪中叶创造了推镰等高效工具。但这些成就在长期的封建和半封建、半殖民地的社会中得不到应有的发展和重视。

当韭菜种植面积大时靠人们用镰刀收割,效率太低,在收割时菜农一直蹲着非常累,而且如果大面积种植,收割的劳动力比较少,而且工价很高,又加大了韭菜的做种植成本,相应的单位面积的效益也随之降低了。

韭菜收割机的设计过程从对韭菜收割的机械化转换,总结普通农业机械的运动模式和功能实现,到具体机构的设计构思和分析计算,产品模型的建立,工程分析和设计制造,一步一步完整走过,让整个设计路程圆满而成果丰硕。其中,数字化的设计方法和基于特征的参数化设计系统让设计过程高速而有效,对这个设计过程起到了关键性的作用。

韭菜收割机是在对常用的农业机械进行了初步探索下进行的,对农机的普遍机构进行了深入研究,并从中提取出农业机械通用的结构和使用的设计,将其精华注入到这款韭菜收割机中,力求使这款韭菜收割机能更加实用,更加合理,以弥补设计实践上的经验不足。在设计过程中,我们对部分机构进行了功能实现性的设计,机械设计分析和理论设计计算,从割刀的设计、皮带链条的设计选用,多方面设计研究让收割机模型更加合理。

关键词:收割机;温室韭菜;往复式割刀;设计

目录

1绪论 1

1.1课题研究的意义 1

1.2国内外温室韭菜收割机的发展现状 1

1.3国内外温室韭菜收割机存在的问题 2

1.4研究的内容和方法 2

1.5预期目标 2

1.6重点研究问题的关键及解决思路 3

1.7工作条件及解决方法 3

2温室韭菜收割机的总体设计 3

2.1收割的典型方法及收割方案的选择 3

2.2温室韭菜收割机的结构 3

3拨禾机构的设计 5

3.1拨禾轮的位置调整 5

3.2拨禾轮的转速 5

3.3 拨禾轮的直径 6

4曲柄摇杆机构的设计与计算 6

4.1曲柄摇杆机构的简单设计 6

4.2割刀在曲柄摇杆机构下的运动分析 7

5往复式切割器的切割性能参数的分析 8

5.1切割速度分析 8

5.2切割平均速度 9

5.3切割功率的计算 9

6传送机构的设计与选择 10

7轴的校核 11

总结 13

致谢 14

参考文献 15

在现有的韭菜收割机的基础上,进行利用刀具进行收割传送装置,实现韭菜的收割,从而实现韭菜收割机的设计。

(1)选择合适动力传递方式,设计工作装置和传动装置。

(2)运用AutoCAD软件,绘制二维零件图和装配图。

(3)运用三维设计软件完成整机各零部件的三维建模。

1.7工作条件及解决方法

塔里木大学位于南疆中心位置,校内有农业工程重点实验室、小工厂等实验基地,为项目开展提供了场地和基本条件。校内拥有优良的硬件环境,机械电气化工程学院拥有先进的实验设备和机械加工制造设备,并且师资力量雄厚,完全可以满足温室韭菜收割的条件。

2温室韭菜收割机的总体设计

2.1收割的典型方法及收割方案的选择

2.1.1收割的几种典型方法

目前开发出来的绝大部分设备都是采用机械式来进行收割,常见的机械式收割方式如下:

(1)往复式韭菜收割:其割刀作往复运动,结构简单,适应性较广。目前在谷物收割机、牧草收割机、谷物联合收获机和玉米收获机上采用较多。它能适应一般或较高作业速度的要求,工作质量较好,但其往复惯性力较大,震动较大。切割时,茎秆有倾斜和晃动,因而对茎秆坚硬、易于落粒的作物易产生落粒损失。粗茎秆作物,由于切割时间长和茎秆多次切割现象,则会出现割茬不够整齐。对于韭菜收割来说,比较适宜。

(2)圆盘式韭菜切割:圆盘式切割器在水平面内作回转运动,因而运转较平稳,震动较小。该切割器的割刀圆周速度较大,其切割能力较强。切割时靠茎秆本身的刚度和惯性支撑。目前在牧草收割机和甘蔗收割机上采用较多,在小型水稻收割机和小型韭菜收割机上也有采用。

2.1.2收割方案的选择

为了实现预定功能提出两个方案可供选用:

方案一:利用往复式割刀来进行收割,其结构简单,容易设计,便于制造,性价比也比较高,只需要通过一个曲柄摇杆机构来实现

方案二:采用圆盘式割刀进行其结构相对比较复杂,设计比较困难,适合茎秆比较粗壮的作物,加工工艺要求比较高。

经过方案的比较和选择,在设计要求内方案一能够满足设计的要求条件,方案一比方案二性价比高,且容易实现。所以选择方案一的割刀收割方案。

2.2温室韭菜收割机的结构

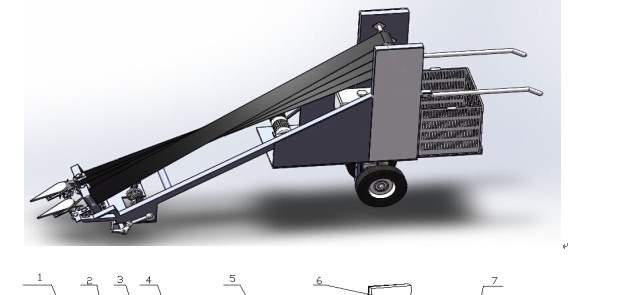

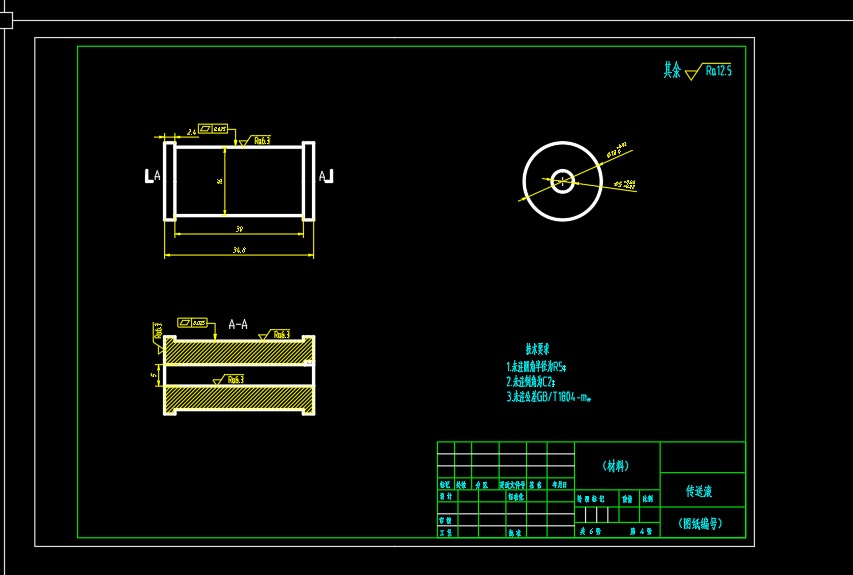

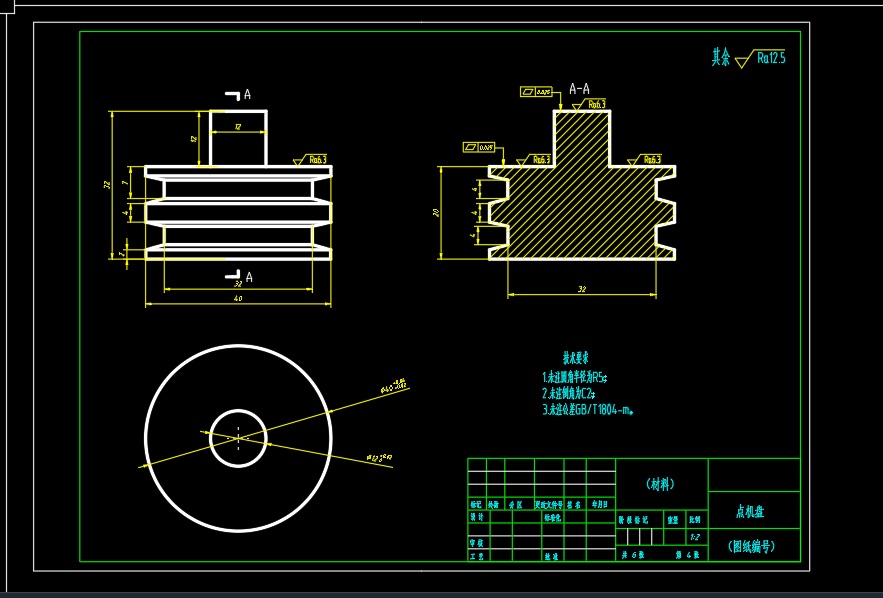

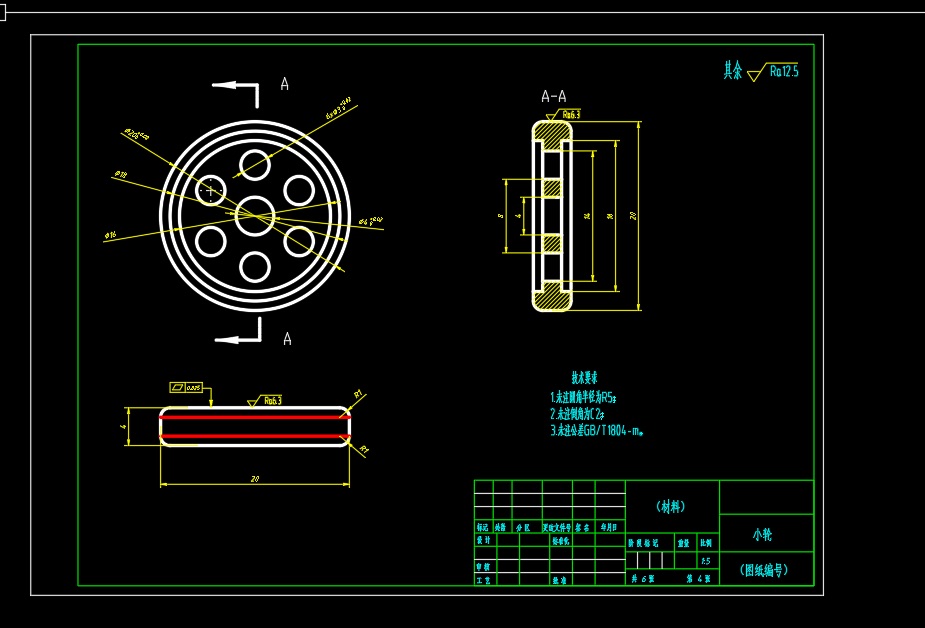

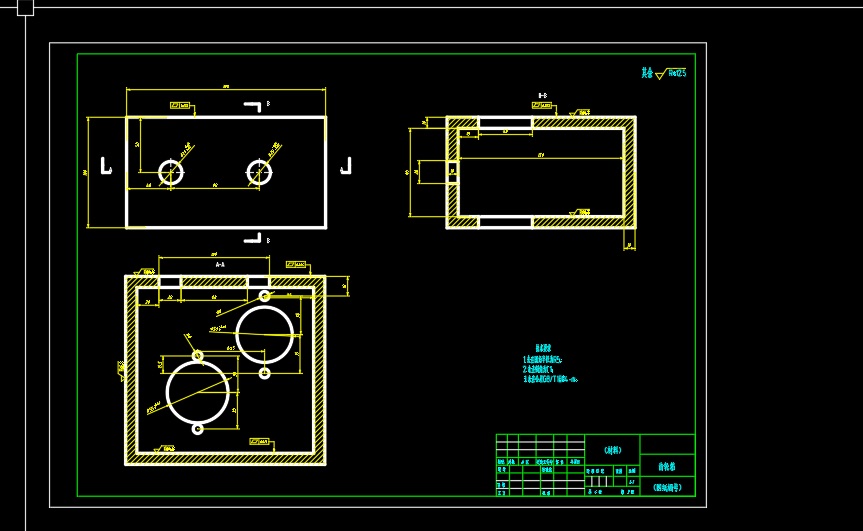

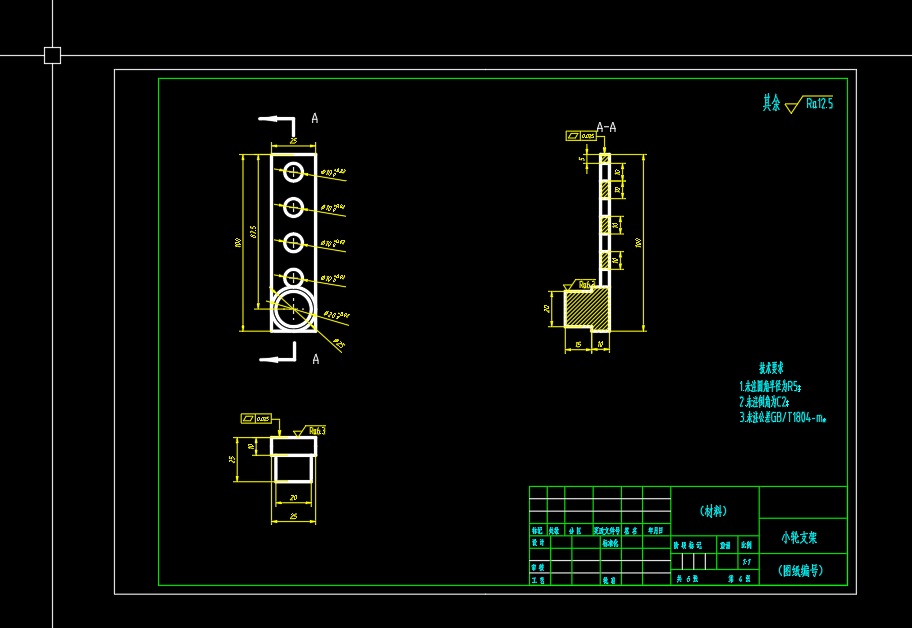

温室韭菜收割机的结构主要有分禾器、拨禾轮、割刀、曲柄摇杆机构、传送滚、传送带、电机、机架等结构组成,如图2-1所示。在确定好行距之后,在发动机的驱动下经过减速器来实现韭菜收割机的驱动。在进地之后,在分禾器的作用下实现单行的韭菜的喂入,进而经过拨禾轮来进行韭菜的扶正,通过与机架垂直的两个传送滚进行韭菜的扶正并且夹紧。往复式割刀在曲柄摇杆机构的作
