vue3.5.18源码：图文结合，搞懂双端diff算法

vue3写v-for时，必须要写key嘛?

答：如果无需对列表增删改，列表不会再变化，可以不写。否则，为了列表修改时的复用，需要写，且推荐用渲染数据的唯一标识作为key。如果实在不确定写不写，那就写，写总不会错的。

这里就涉及到了被津津乐道的优化策略之一的diff算法，也是作为高级前端面试的选题之一。

接下来以一个例子，为了说明问题，我们以Dom节点为例(组件key的渲染机制类似)，接下来我们开始探索diff算法的底层实现原理：

<template>
 <ul @click="changeList">
   <li v-for="item in activeList" :key="item.keyId">
     {{ item.name }}:{{ item.keyId }}
   </li>
 </ul>
</template>

<script setup>
import { ref } from "vue";
// 原来的数组
let preList = [
 { name: "A", keyId: "a" },
 { name: "B", keyId: "b" },
 { name: "C", keyId: "c" },
 { name: "D", keyId: "d" },
 { name: "E", keyId: "e" },
 { name: "F", keyId: "f" },
];
// 新的数组
let curList = [
 { name: "A", keyId: "a" },
 { name: "B", keyId: "b" },
 { name: "E", keyId: "e" },
 { name: "C", keyId: "c" },
 { name: "G", keyId: "g" },
 { name: "D", keyId: "d" },
 { name: "F", keyId: "f" },
];

// 定义响应式数据
const activeList = ref(preList);
// 定义数组改变的函数
const changeList = () => {
 activeList.value = curList;
};
</script>

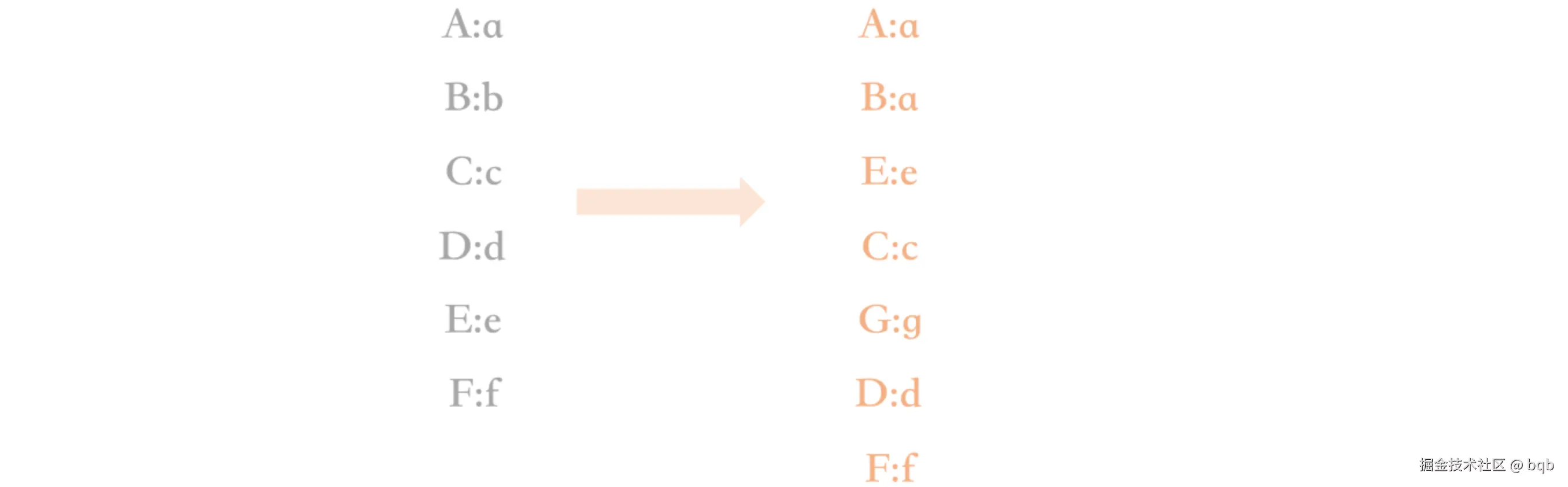

执行结果如下：

从代码到视图，中间所经过的核心代码如下，心里先有个印象，不要慌，稍后会有详情图文解释。

一、源码概览

vue的更新渲染，最后会执行到以下核心逻辑：

const patchKeyedChildren = (
  c1,
  c2,
  container,
  parentAnchor,
  parentComponent,
  parentSuspense,
  isSVG,
  slotScopeIds,
  optimized
) => {
  let i = 0;
  const l2 = c2.length;
  let e1 = c1.length - 1;
  let e2 = l2 - 1;
  // 1、从头部开始进行新旧vnode的比对，如果是type和key相同的新旧vnode，直接进行patch操作
  while (i <= e1 && i <= e2) {
    const n1 = c1[i];
    const n2 = (c2[i] = optimized
      ? cloneIfMounted(c2[i])
      : normalizeVNode(c2[i]));
    if (isSameVNodeType(n1, n2)) {
      patch(
        n1,
        n2,
        container,
        null,
        parentComponent,
        parentSuspense,
        isSVG,
        slotScopeIds,
        optimized
      );
    } else {
      break;
    }
    // patch结束后，进行索引的递增
    i++;
  }
  // 2、从尾部进行新旧vnode的比对，如果是type和key相同的新旧vnode，直接进行patch操作
  while (i <= e1 && i <= e2) {
    const n1 = c1[e1];
    const n2 = (c2[e2] = optimized
      ? cloneIfMounted(c2[e2])
      : normalizeVNode(c2[e2]));
    if (isSameVNodeType(n1, n2)) {
      patch(
        n1,
        n2,
        container,
        null,
        parentComponent,
        parentSuspense,
        isSVG,
        slotScopeIds,
        optimized
      );
    } else {
      break;
    }
    // patch结束后，进行尾索引的递减
    e1--;
    e2--;
  }
  // 3、如果旧vnode列表已经扫描结束
  if (i > e1) {
    // i <= e2 指的是新vnode未扫描完，未扫描到的通过while循环进行patch的新增操作
    if (i <= e2) {
      const nextPos = e2 + 1;
      const anchor = nextPos < l2 ? c2[nextPos].el : parentAnchor;
      while (i <= e2) {
        patch(
          null,
          (c2[i] = optimized ? cloneIfMounted(c2[i]) : normalizeVNode(c2[i])),
          container,
          anchor,
          parentComponent,
          parentSuspense,
          isSVG,
          slotScopeIds,
          optimized
        );
        i++;
      }
    }
    // 4、如果新vnode列表已经扫描结束
  } else if (i > e2) {
    // i <= e1 指的是旧vnode未扫描完，未扫描到的通过while循环进行unmount的移除操作
    while (i <= e1) {
      unmount(c1[i], parentComponent, parentSuspense, true);
      i++;
    }
  } else {
    // 5、这部分就是经过前4步掐头去尾后剩余的中间部分
    const s1 = i; // 新节点开始索引
    const s2 = i; // 旧节点开始索引

    // （1）新vnode列表中key值和index的映射关系
    const keyToNewIndexMap = /* @__PURE__ */ new Map();
    for (i = s2; i <= e2; i++) {
      const nextChild = (c2[i] = optimized
        ? cloneIfMounted(c2[i])
        : normalizeVNode(c2[i]));
      if (nextChild.key != null) {
        // 如果编写的key有重复，会报如下的警告
        if (
          !!(process.env.NODE_ENV !== "production") &&
          keyToNewIndexMap.has(nextChild.key)
        ) {
          warn(
            `Duplicate keys found during update:`,
            JSON.stringify(nextChild.key),
            `Make sure keys are unique.`
          );
        }
        // 只有在当前节点有key值的时候才会进行映射关系
        keyToNewIndexMap.set(nextChild.key, i);
      }
    }
    let j;
    // 已经被patch的长度
    let patched = 0;
    // 需要被patch的长度
    const toBePatched = e2 - s2 + 1;
    let moved = false;
    let maxNewIndexSoFar = 0;
    // （2）去头掐尾后的中间部分vnode的索引，与其在旧节点中的映射关系
    const newIndexToOldIndexMap = new Array(toBePatched);
    for (i = 0; i < toBePatched; i++)
      // 为newIndexToOldIndexMap赋值，
      newIndexToOldIndexMap[i] = 0;
    for (i = s1; i <= e1; i++) {
      const prevChild = c1[i];
      if (patched >= toBePatched) {
        unmount(prevChild, parentComponent, parentSuspense, true);
        continue;
      }
      let newIndex;
      if (prevChild.key != null) {
        newIndex = keyToNewIndexMap.get(prevChild.key);
      } else {
        for (j = s2; j <= e2; j++) {
          if (
            newIndexToOldIndexMap[j - s2] === 0 &&
            isSameVNodeType(prevChild, c2[j])
          ) {
            newIndex = j;
            break;
          }
        }
      }
      if (newIndex === void 0) {
        // 如果newIndex不存在，说明其在新列表中不存在，直接卸载即可
        unmount(prevChild, parentComponent, parentSuspense, true);
      } else {
        // 这里的newIndex - s2表示从0开始重新映射关系；
        // 这里的i+1表示的次序是1、2、3、4...n,目的是为了表示newIndexToOldIndexMap中的0表示新vnode在旧列表中是不存在的。
        newIndexToOldIndexMap[newIndex - s2] = i + 1;
        if (newIndex >= maxNewIndexSoFar) {
          // 表示当前newIndex所到达的最大位置
          maxNewIndexSoFar = newIndex;
        } else {
          // 否则，maxNewIndexSoFar都已经大于newIndex，说明当前去头掐尾的数组需要移动
          moved = true;
        }
        patch(
          prevChild,
          c2[newIndex],
          container,
          null,
          parentComponent,
          parentSuspense,
          isSVG,
          slotScopeIds,
          optimized
        );
        patched++;
      }
    }
    // （3）通过贪心+二分查找的算法，求得最长递增子序列，目的是为了确定最长的无需移动的旧的节点
    const increasingNewIndexSequence = moved
      ? getSequence(newIndexToOldIndexMap)
      : EMPTY_ARR;
    // 无语移动数组increasingNewIndexSequence的最后一位，即将和当前去头掐尾的新数组，从末位向前扫描
    j = increasingNewIndexSequence.length - 1;
    // （4）以下逻辑是针对于去头掐尾后，处理新列表中vnode中的逻辑
    for (i = toBePatched - 1; i >= 0; i--) {
      const nextIndex = s2 + i;
      const nextChild = c2[nextIndex];
      const anchor = nextIndex + 1 < l2 ? c2[nextIndex + 1].el : parentAnchor;
      // 如果新节点在旧节点中未找到，重新patch
      if (newIndexToOldIndexMap[i] === 0) {
        patch(
          null,
          nextChild,
          container,
          anchor,
          parentComponent,
          parentSuspense,
          isSVG,
          slotScopeIds,
          optimized
        );
      } else if (moved) {
        // j < 0 表示无需移动节点扫描结束；或者当前i不是无需移动的节点时，进行移动
        if (j < 0 || i !== increasingNewIndexSequence[j]) {
          move(nextChild, container, anchor, 2);
        } else {
          // 否则，j--，无需移动的节点-1，扫描索引i也即将-1；进行下一次循环
          j--;
        }
      }
    }
  }
};

二、各步骤详情

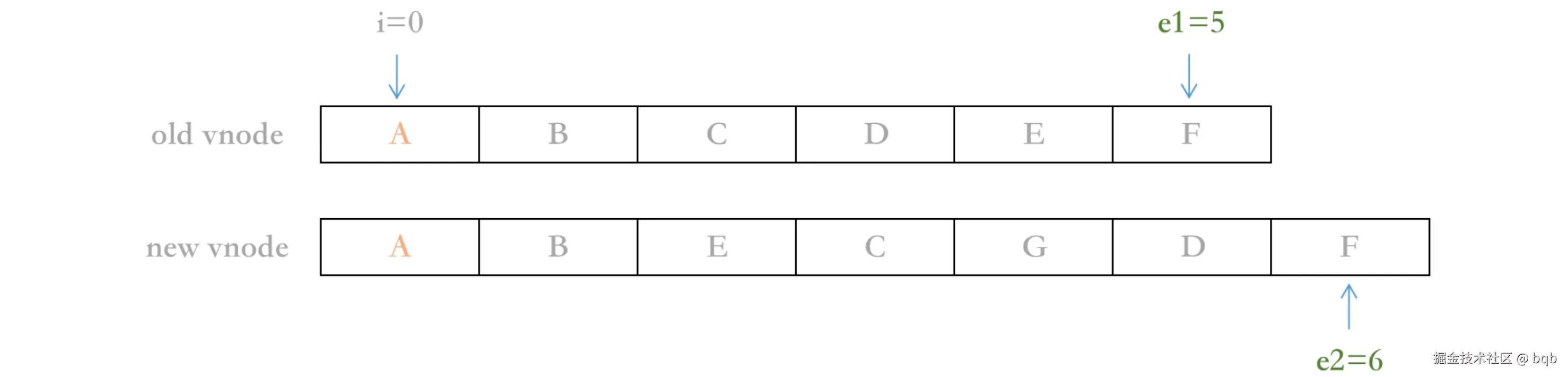

起初新旧 vnode 列表如下所示：

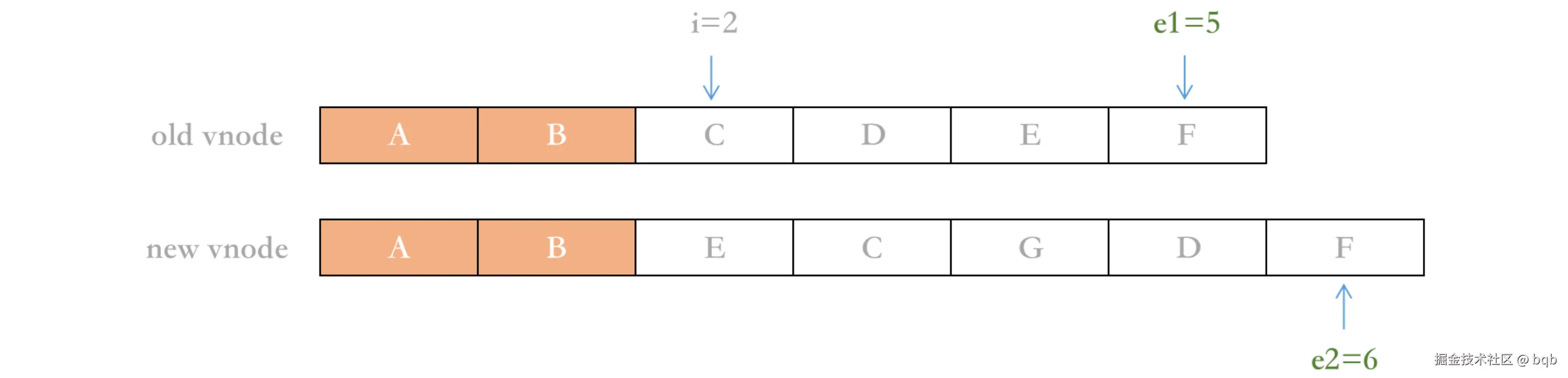

1、首首扫描

新旧 vnode 列表从头开始扫描，如果是isSameVNodeType(n1, n2)为true(type 和 key 相同)的新旧 vnode，通过patch(n1,n2)的方式进行更新,直到isSameVNodeType(n1, n2)为false时进行终止。此时，i移动到了2的位置。

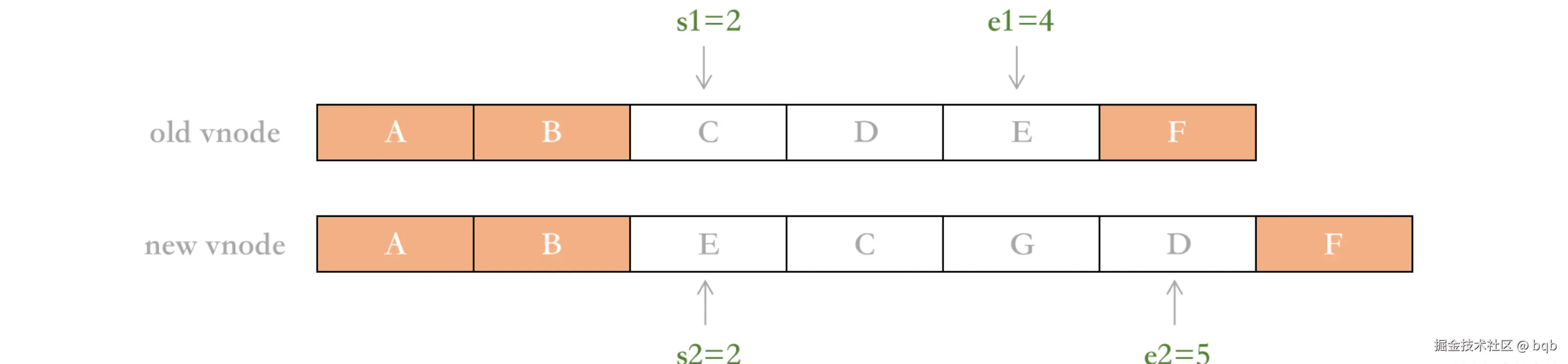

2、尾尾扫描

新旧 vnode 列表从尾部开始扫描，如果是isSameVNodeType(n1, n2)为true的新旧 vnode，通过patch(n1,n2)的方式进行更新,直到isSameVNodeType(n1, n2)为false时进行终止。此时，e1移动到了4的位置，e2移动了5的位置。

3、如果旧 vnode 列表已经扫描结束

假设：

旧 vnode 列表：A B F

新 vnode 列表：A B C D E F

旧节点 vnode 列表通过头头、尾尾的方式已经扫描完成，那么，未被扫描的C D E就是新增的 vnode，直接通过pathch(null, vnode)的方式进行新增操作。

4、如果新 vnode 列表已经扫描结束

假设：

旧 vnode 列表：A B C D E F

新 vnode 列表：A B F

新节点 vnode 列表通过头头、尾尾的方式已经扫描完成，那么，旧 vnode 列表中未被扫描的C D E在新 vnode 列表中不存在，直接通过unmount(vnode)的方式进行移除。

5、经过前4步后的中间部分

以下这部分就是经过前4步掐头去尾后剩余的中间部分，旧 vnode 列表为C D E，新 vnode 列表为E D G C。

（1）构建新 vnode 列表中 key 值和 index 的映射关系

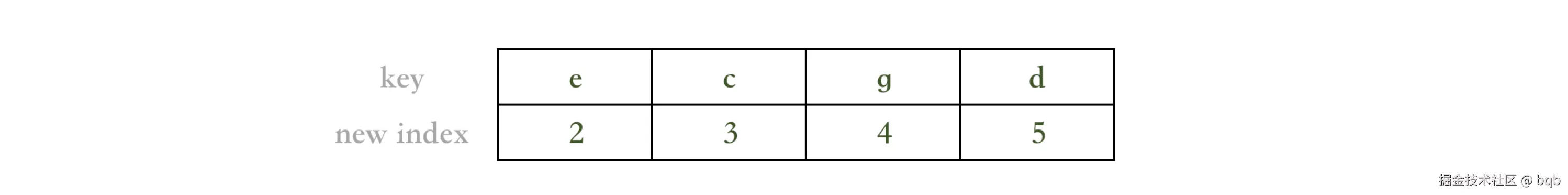

keyToNewIndexMap:

构建 keyToNewIndexMap 的目的是，可以通过 key 值得到新 vnode 中的 index 值。

（2）中间部分新 vnode 列表的与旧节点中 vnode 的索引映射关系

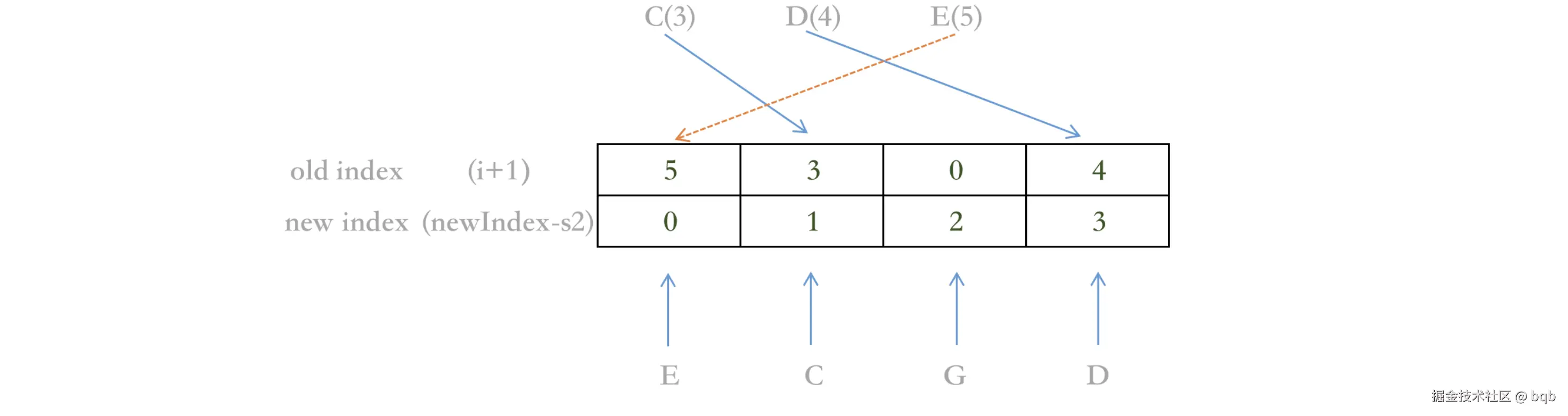

newIndexToOldIndexMap：

结论 1：这幅图表示了旧 vnode 列表和新 vnode 列表的索引对应关系，其中旧节点的每一个值都被加了1,目的是剔除首位0的情况，这样，旧的索引值就变成了1 2 ... n。图中old index的0就可以表示，当前新节点G在旧vnode列表不存在，需要通过创建得到。

结论 2：其次在扫描过程中，还定义了maxNewIndexSoFar，每一次newIndex >= maxNewIndexSoFar时会进行更新，如果整个遍历中新旧 vnode 列表的索引对应关系时递增的，那么就无需移动。否则，moved = true，就是图中虚线关系。

结论 3：图中例子简单，很明显5 3 0 4的递增子序列时3 4，对应新 vnode 列表中的索引就是1 3，即C D保持不变，G在旧 vnode 中对应的是0，需要递增，E的值为5，不在递增子序列3 4中，需要移动。这里有个疑问，复杂渲染场景中1 3这样的值是怎么得到的？这就涉及到了最长递增子序列：

（3）最长递增子序列

通过贪心+二分查找的算法，求得最长递增子序列，目的是为了确定最长的无需移动的旧的节点，vue3中的实现为：

function getSequence(arr) {
  const p = arr.slice();
  const result = [0];
  let i, j, u, v, c;
  const len = arr.length;
  for (i = 0; i < len; i++) {
    const arrI = arr[i];
    if (arrI !== 0) {
      // 如果结果中的最后一个值小于当前索引值先通过p[i]记录i的前一个索引是j；再进行push；
      j = result[result.length - 1];
      if (arr[j] < arrI) {
        p[i] = j;
        result.push(i);
        continue;
      }
      u = 0;
      v = result.length - 1;
      // 二分查找法，找到当前值能够替换的结果值中的位置
      while (u < v) {
        c = (u + v) >> 1;
        if (arr[result[c]] < arrI) {
          u = c + 1;
        } else {
          v = c;
        }
      }
      // 通过p[i] = result[u - 1]的方式记录当前值的前一个索引，并替换当前值
      if (arrI < arr[result[u]]) {
        if (u > 0) {
          p[i] = result[u - 1];
        }
        result[u] = i;
      }
    }
  }
  // 以结果的最后一个值开始，通过p的对应关系，刷新result值
  u = result.length;
  v = result[u - 1];
  while (u-- > 0) {
    result[u] = v;
    v = p[v];
  }
  return result;
}

（4）根据最长递增子序列处理中间部分

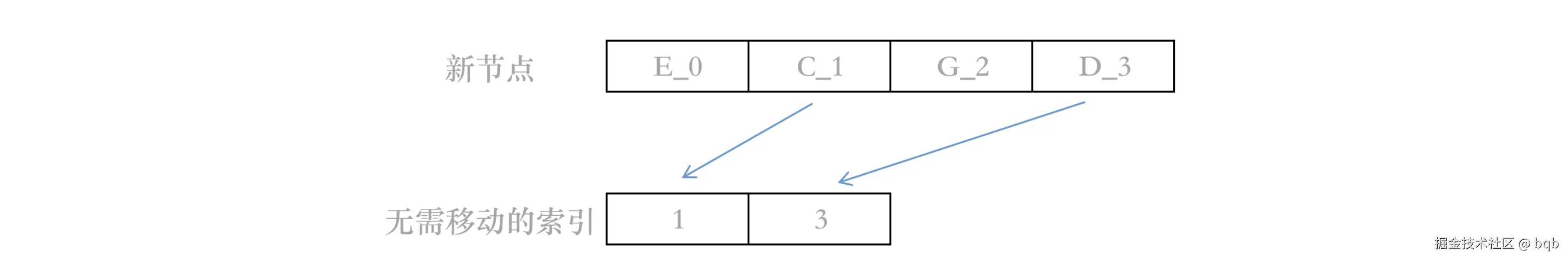

此时从新节点的尾部开始，同时，获取到的递增子序列increasingNewIndexSequence也在从尾 --> 头进行扫描，如下图所示：

在扫描过程中，遇到D，其索引值在increasingNewIndexSequence中，原地复用，索引-1即可；

遇到G，newIndexToOldIndexMap[i] === 0，需要进行首次渲染挂载patch(null,nextChild)；

遇到C，其索引值在increasingNewIndexSequence，原地复用，索引-1即可；

遇到E，j < 0，需要通过move(nextChild, container, anchor, 2)，原地复用，进行移动即可。

总结

vue3中的diff本着能复用就复用原则，先从新旧vnode首首、尾尾进行扫描，然后处理新旧vnode列表各自扫描完后的新增或卸载。最后，通过递增子序列找到最长无需移动的索引，让在索引在其中的vnode对应的dom保持不动，处理其他需要新增或移动的dom。
