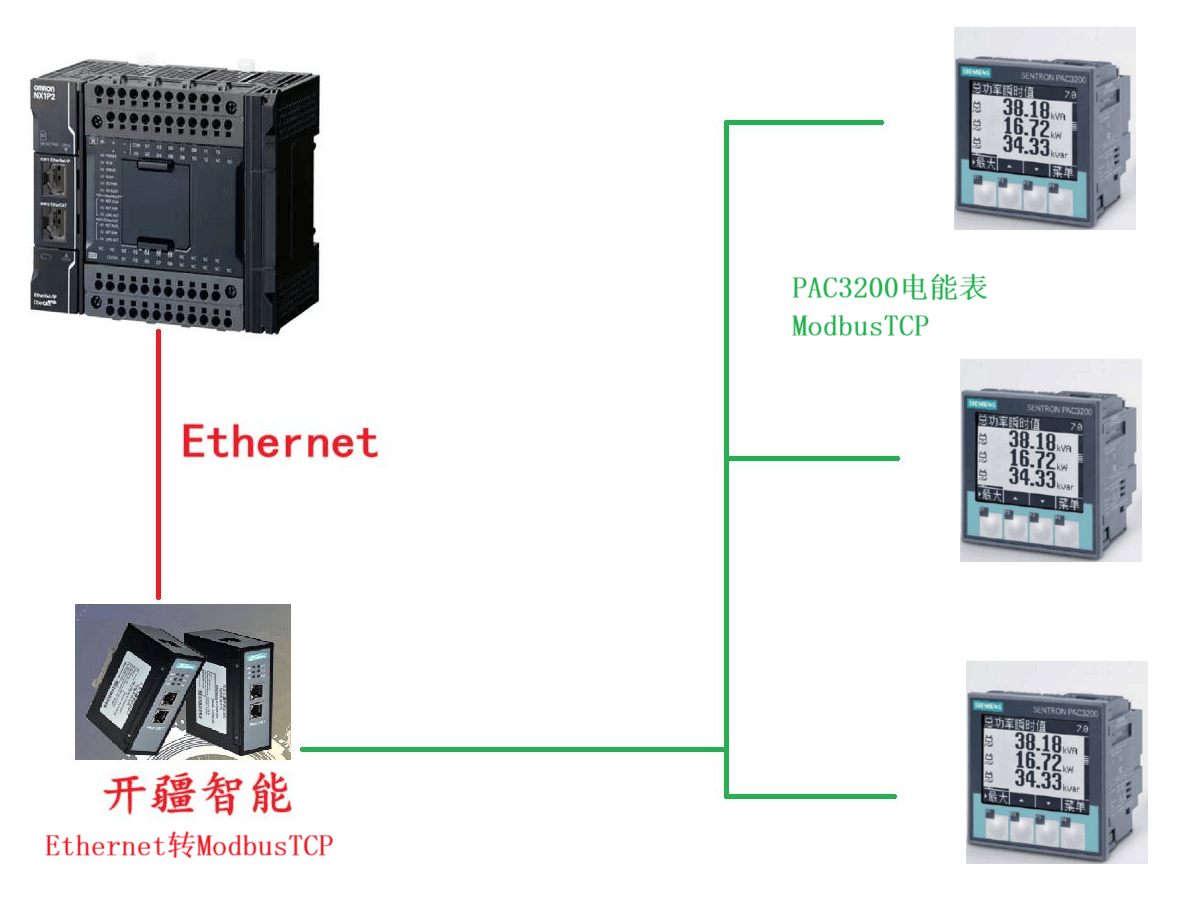

本案例是通过开疆智能Ethernet/IP转ModbusTCP网关将电能表数据采集到欧姆龙PLC中的配置案例。
欧姆龙PLC配置

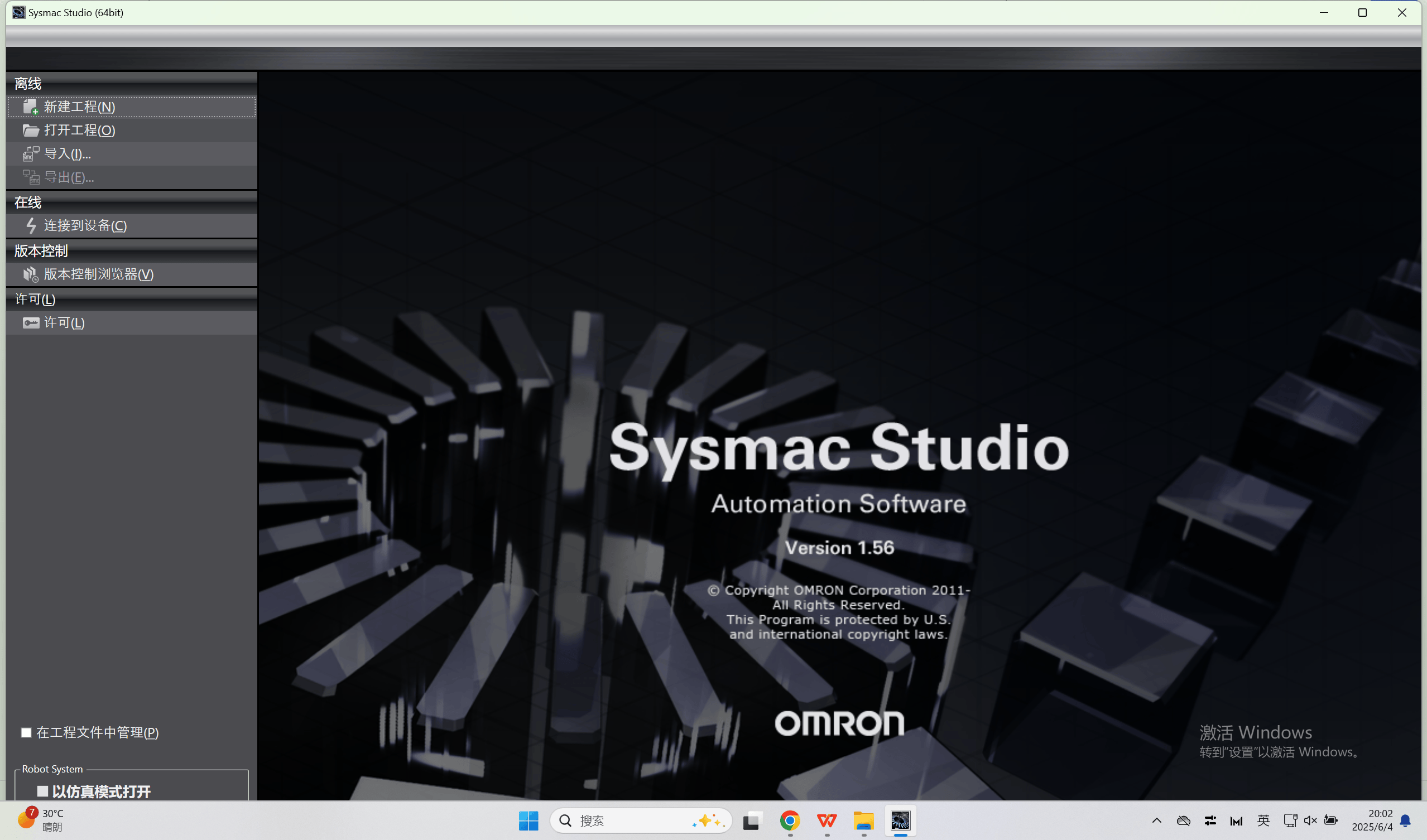

首先打开主站组态软件"Sysmac Studio"并新建项目。
设置PLC的IP地址

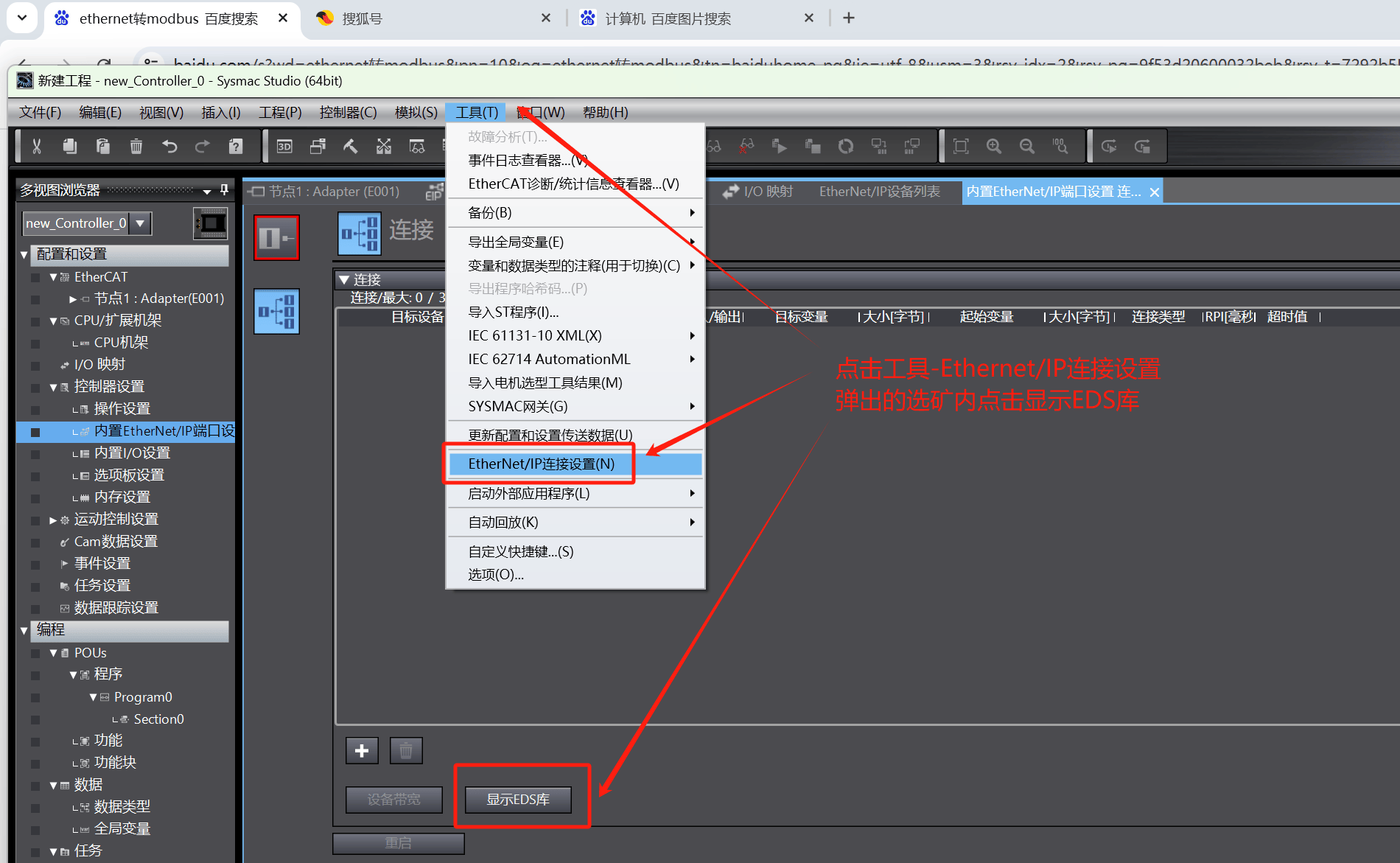

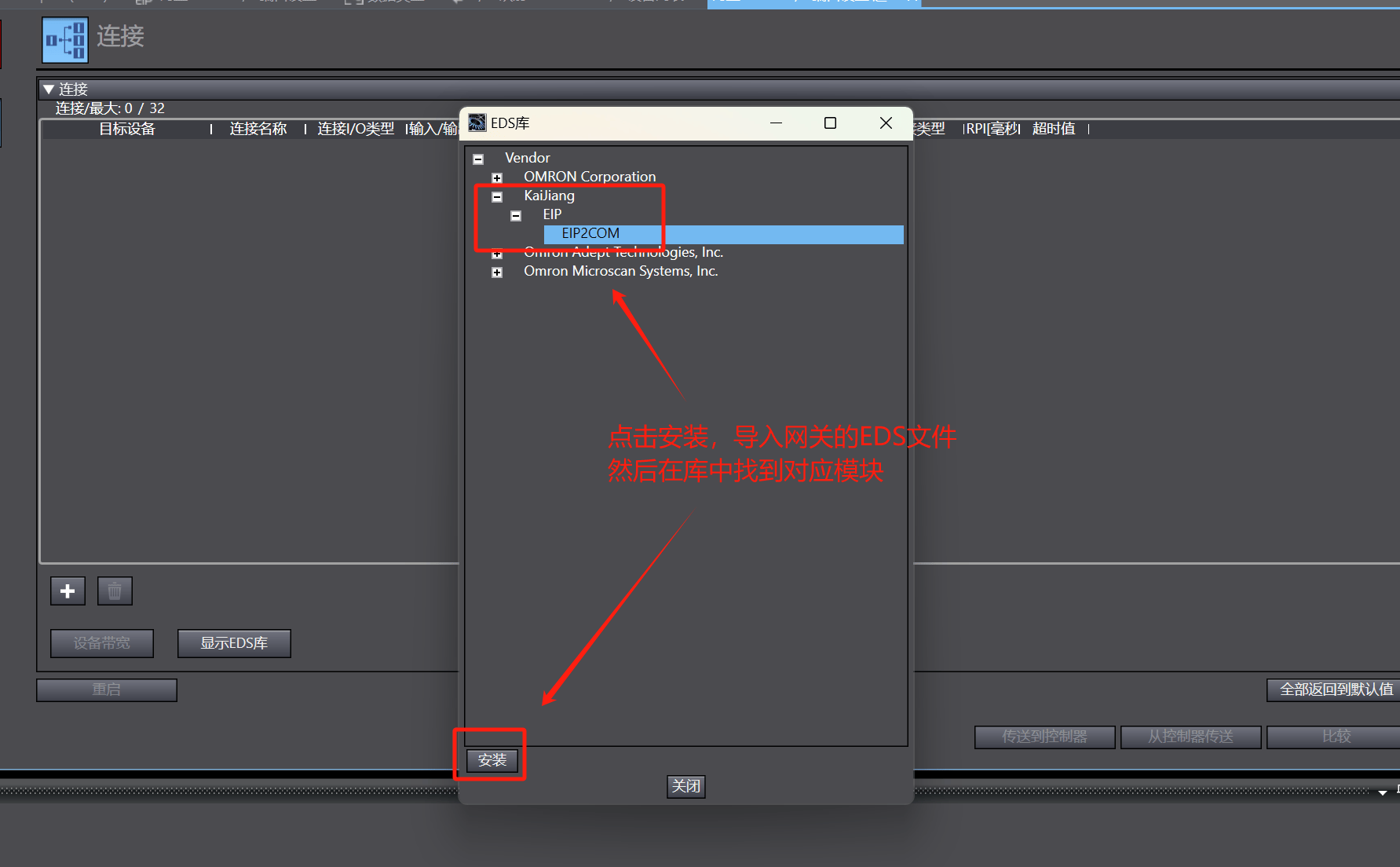

点击工具-Ethernet/IP连接设置，在弹出的选个框内选择显示EDS库添加网关eds文件
开始安装网关EDS文件，并在完成后选择对应模块。EIP2COM
设置网关IP地址

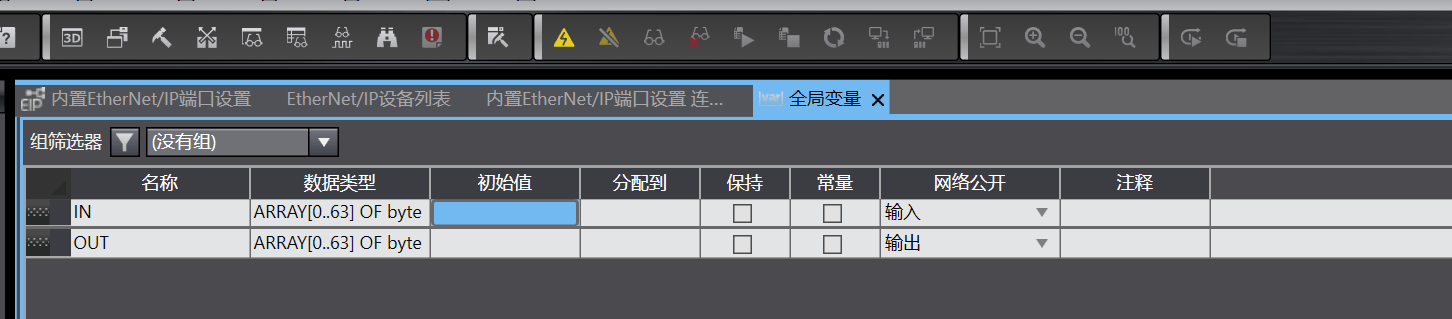

添加全局变量并关联导入EIP组态配置
在PLC组态软件的Ethernet/IP端口设置中将全局变量关联至网关组态。
配置完成后将组态下载到欧姆龙PLC
电能表配置：
打开通讯手册，设置电能表通讯参数

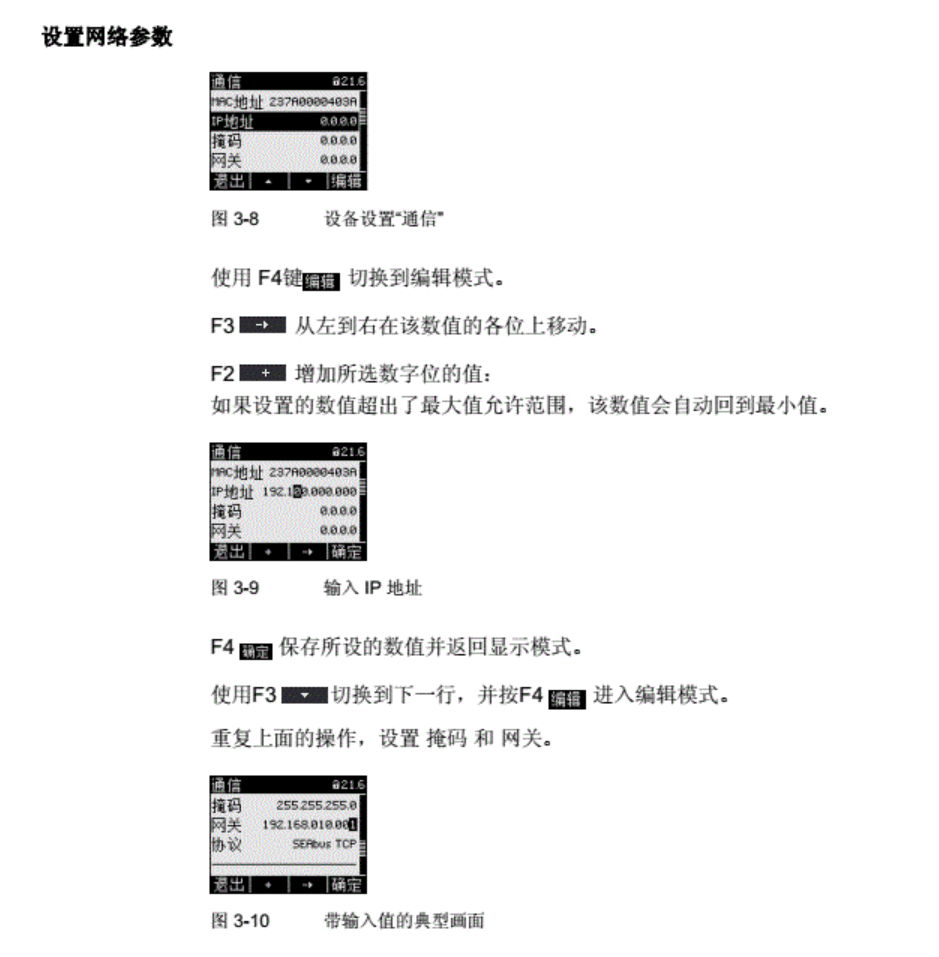

首先设置ModbusTCP服务器的IP地址

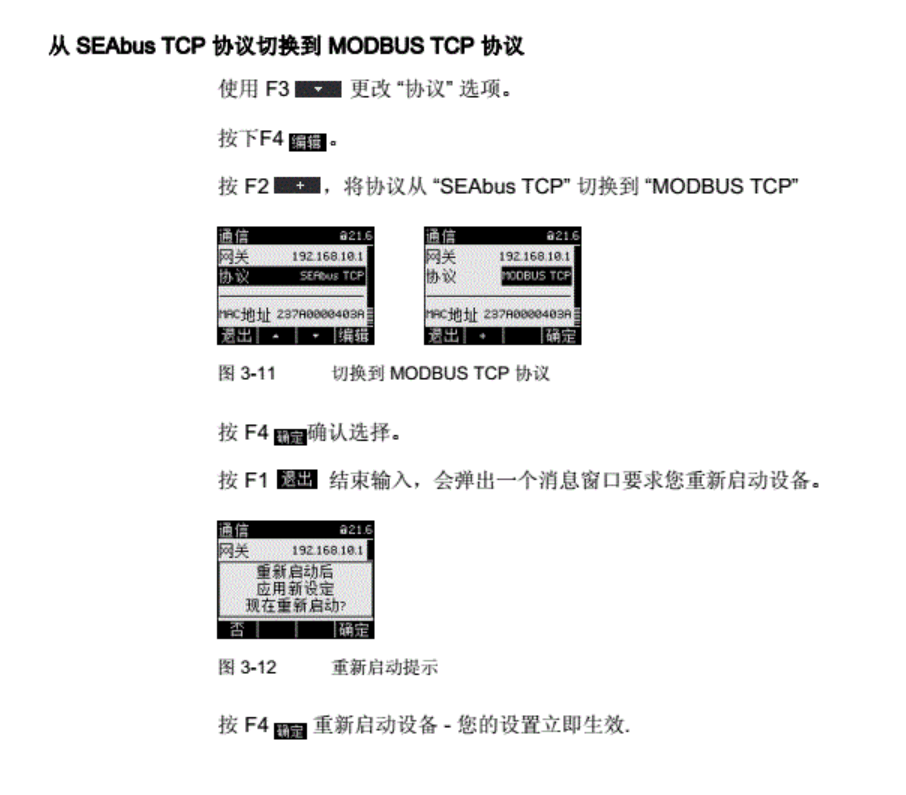

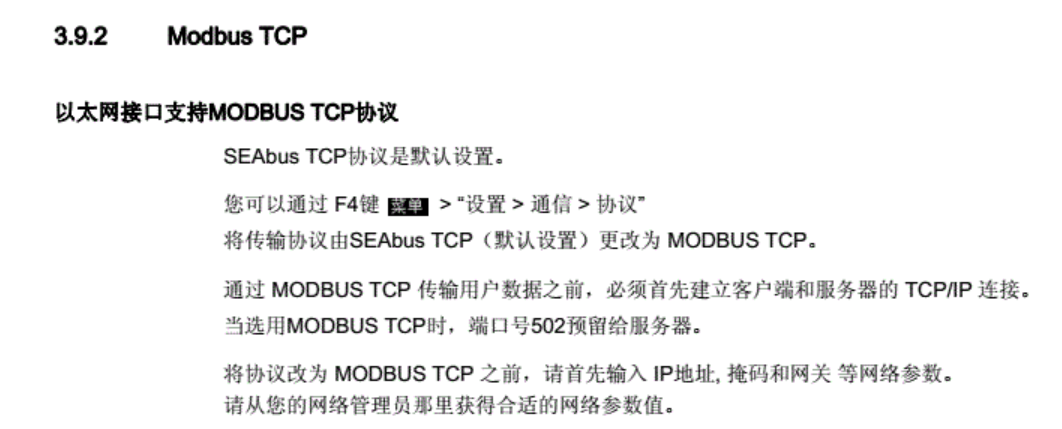

设置协议为ModbusTCP
网关配置：

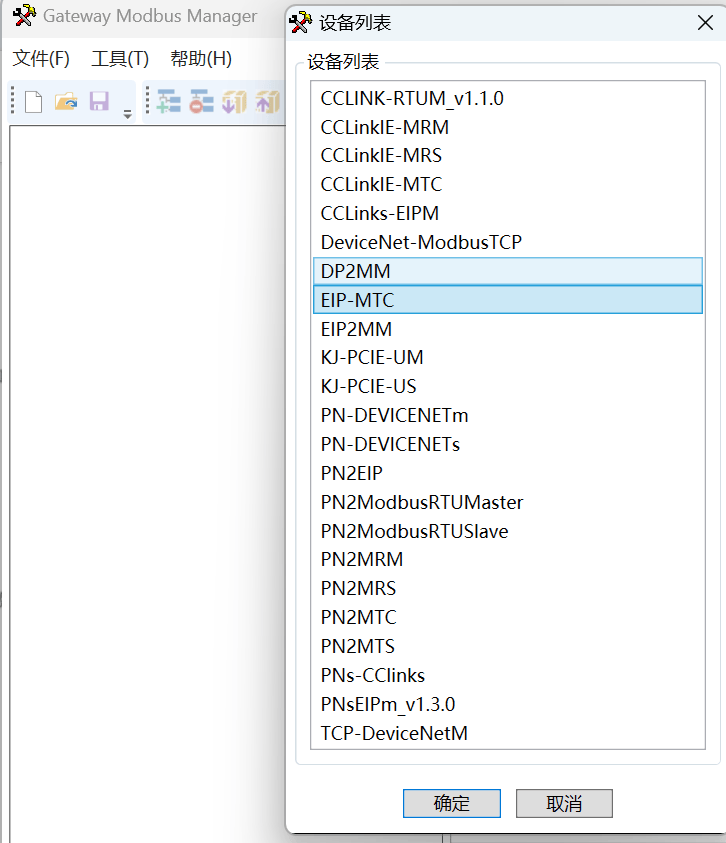

打开网关配置软件"Gateway Configuration Studio"并新建项目

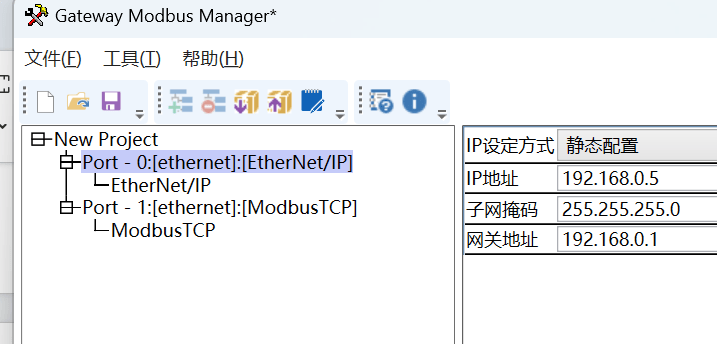

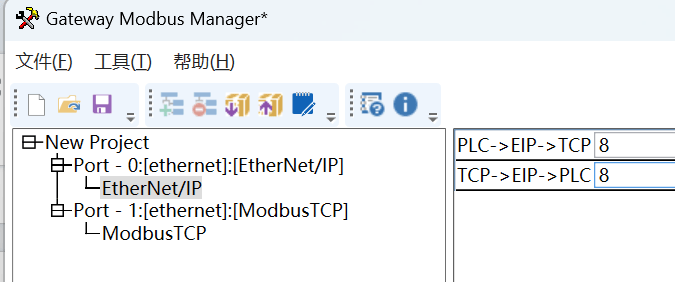

设置网关在Ethernet/IP的IP地址与输入输出数据长度。

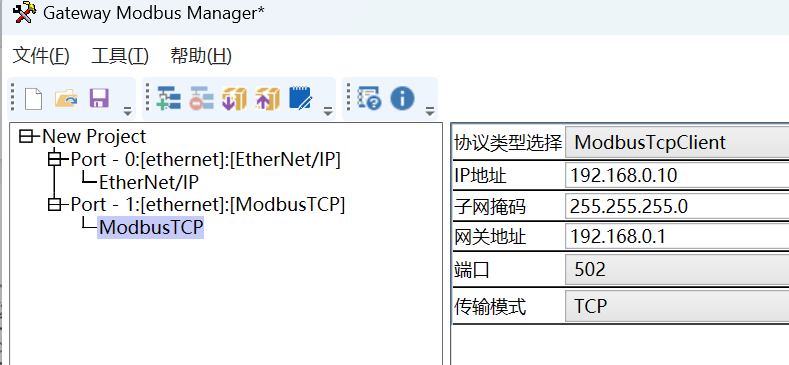

设置网关作为ModbusTCP客户端的IP地址，可与Ethernet不同网段。

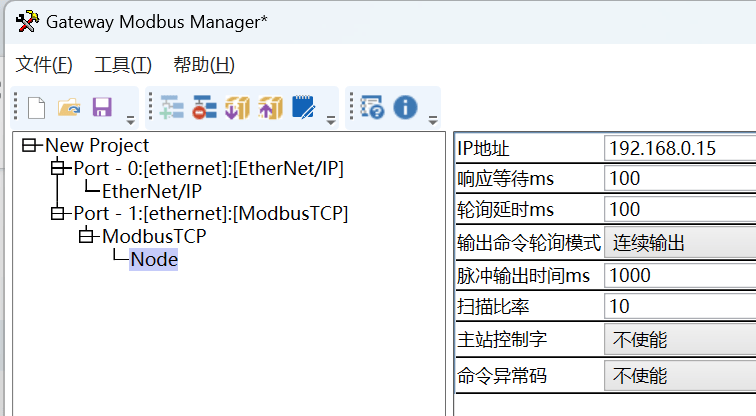

添加从站（电能表）的IP地址
添加所需要功能码，可根据电能表手册进行设置。

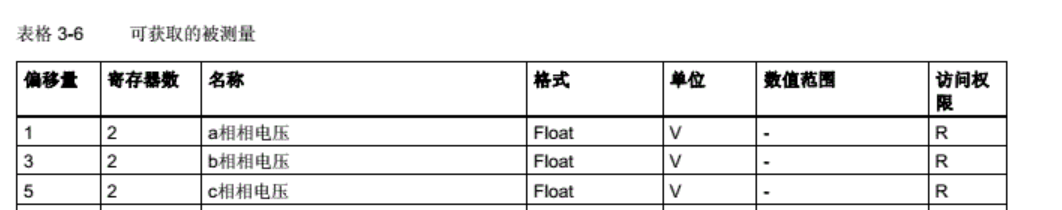

从手册得知电能表支持03/04功能码进行读取

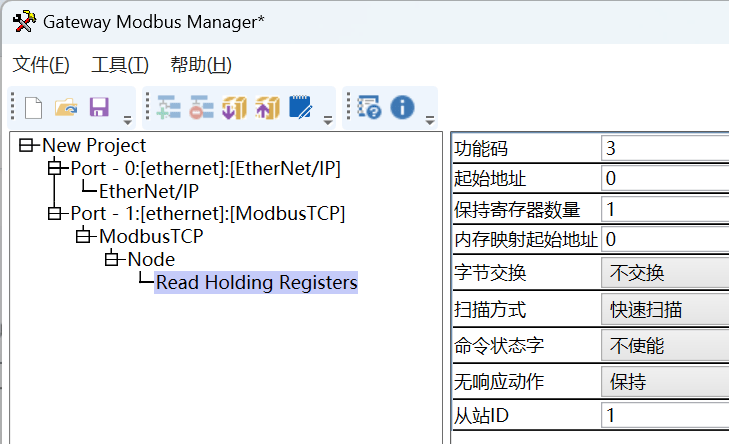

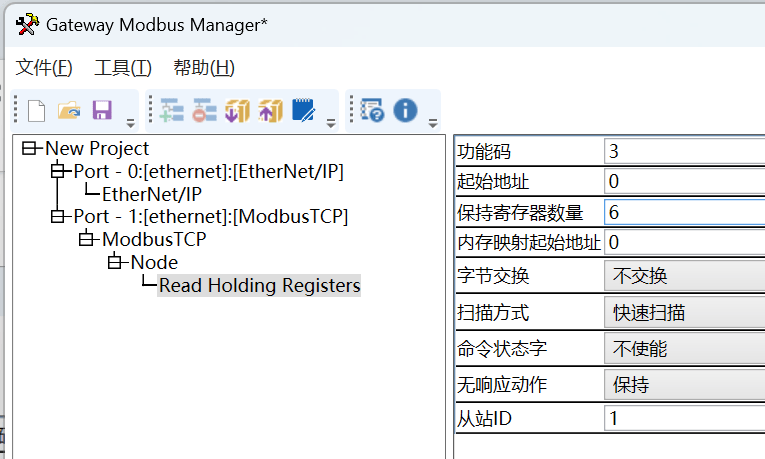

设置为03功能码，填写对应寄存器地址与寄存器数量。
比如想读取a,b,c三相电压每个参数占两个寄存器一共6个寄存器的数量，其实地址网关从0开始
如下图所示，地址从0开始读取6个寄存器
将配置下载进入网关即可正常进行通讯。
