四、FPGA 在精神医学护理中的技术可行性分析

4.1 实时监测场景的技术可行性

4.1.1 技术原理与实现路径

在精神医学护理实时监测场景中，FPGA 的技术可行性主要基于以下原理和实现路径：

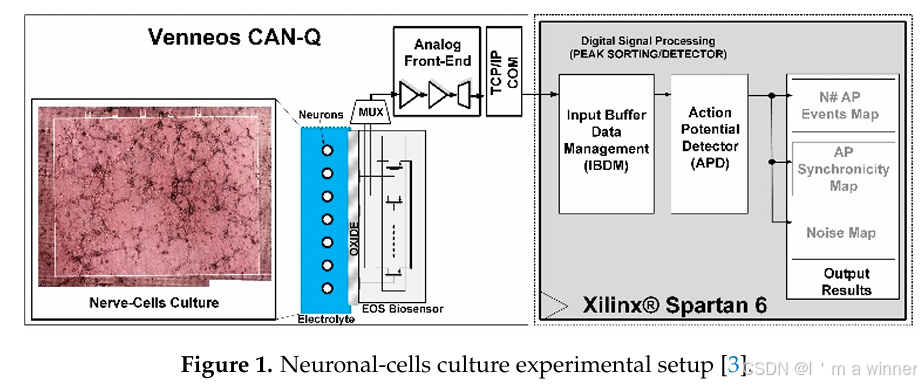

并行数据采集原理 ：FPGA 可以同时控制多个 ADC，实现多通道生理和神经信号的同步采集。实现路径包括：使用 FPGA 的并行 IO 资源控制多个 ADC 芯片，设计同步采样逻辑，确保各通道数据的时间一致性(2)。
实时信号处理原理 ：FPGA 可以通过硬件实现各种信号处理算法，如数字滤波、特征提取等。实现路径包括：将算法转换为硬件描述语言，利用 FPGA 的并行处理单元实现流水线操作，提高处理效率(2)。
异常事件检测原理 ：FPGA 可以实现基于阈值或模式识别的异常检测算法。实现路径包括：设计硬件比较器或模式匹配电路，实时分析采集数据，当检测到异常时触发警报(36)。
数据压缩与传输原理 ：FPGA 可以实现高效的数据压缩算法，减少数据传输量。实现路径包括：使用硬件实现的压缩算法，如小波变换、霍夫曼编码等，对采集数据进行实时压缩(13)。

4.1.2 性能指标与可行性评估

以下是 FPGA 在精神医学护理实时监测场景中的关键性能指标及其可行性评估：

采样率 ：FPGA 可以支持高达 10kHz 以上的采样率，满足 EEG 等高频信号的采集需求(11)。可行性评估：技术成熟，现有 FPGA 芯片（如 Xilinx Spartan-6、Altera Cyclone IV 等）均可实现，可行性高。
通道数 ：FPGA 可以支持多通道同步采集，如 128 通道 EEG 采集(11)。可行性评估：取决于 FPGA 型号和资源分配，高端 FPGA（如 Xilinx Virtex 系列）可轻松实现，中端 FPGA 通过时分复用也可实现，可行性中等。
处理延迟 ：FPGA 可以实现微秒级到毫秒级的处理延迟(2)。可行性评估：通过合理的硬件设计和流水线优化，大多数实时监测任务的延迟要求均可满足，可行性高。
精度要求 ：精神医学监测通常要求 12-16 位的采样精度(11)。可行性评估：现有 ADC 芯片可轻松满足此要求，FPGA 与高精度 ADC 的接口设计已成熟，可行性高。
功耗限制 ：便携式设备通常要求功耗低于 1W(9)。可行性评估：通过选择低功耗 FPGA（如 Xilinx Artix 系列、Altera Cyclone 系列）和优化设计，可满足此要求，可行性中等。
可靠性要求 ：医疗设备通常要求 MTBF 大于 10 万小时(1)。可行性评估：FPGA 的硬件实现方式具有较高的可靠性，通过冗余设计和故障检测机制可进一步提高，可行性高。

4.1.3 系统集成与接口设计

在精神医学护理实时监测场景中，FPGA 系统的集成与接口设计需要考虑以下方面：

传感器接口 ：FPGA 需要与各种传感器（如 EEG 电极、生理传感器等）进行接口设计。设计要点包括：信号调理电路设计、ADC 接口协议（如 SPI、LVDS 等）、多通道同步控制等(2)。
数据存储与传输 ：FPGA 需要将处理后的数据存储或传输到外部设备。设计要点包括：存储器接口（如 DDR、SPI Flash 等）、通信接口（如 USB、Ethernet、Wi-Fi 等）、数据格式设计等(9)。
人机交互界面 ：系统需要提供用户界面，用于参数设置和结果显示。设计要点包括：LCD 接口、触摸屏控制、LED 指示灯、按键输入等(9)。
电源管理 ：便携式系统需要高效的电源管理。设计要点包括：电源转换电路、电池管理、低功耗模式设计等(9)。
安全与保护：医疗设备需要完善的安全保护机制。设计要点包括：过压保护、过流保护、漏电保护、安全认证等。

4.1.4 典型实现架构

以下是 FPGA 在精神医学护理实时监测场景中的典型实现架构：

复制代码

[传感器] → [信号调理电路] → [ADC] → [FPGA] → [数据处理模块] → [存储/传输模块]
                            ↑
                            |
                      [控制接口] ← [用户界面]

其中，FPGA 内部功能模块包括：

ADC 控制模块：负责控制 ADC 的采样时序和数据读取。
预处理模块：负责对原始数据进行滤波、放大等预处理。
特征提取模块：负责从预处理数据中提取特征参数。
异常检测模块：负责检测异常事件并触发警报。
数据存储模块：负责将处理后的数据存储到外部存储器。
数据传输模块：负责将数据传输到外部设备或远程终端。
系统控制模块：负责协调各模块的工作，处理用户输入和控制命令。

4.2 影像处理场景的技术可行性

4.2.1 技术原理与实现路径

在精神医学护理影像处理场景中，FPGA 的技术可行性主要基于以下原理和实现路径：

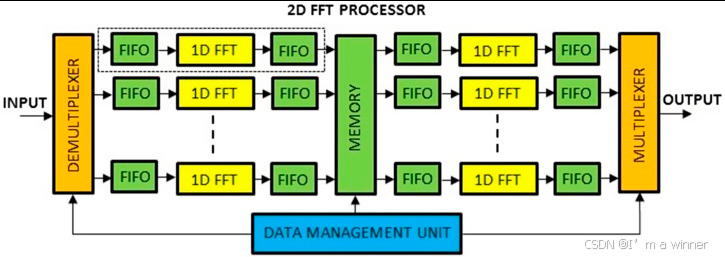

快速傅里叶变换原理 ：FFT 是 MRI 图像重建的核心算法，FPGA 可以通过并行处理加速 FFT 计算。实现路径包括：使用 FPGA 的分布式 RAM 和乘法器资源实现 FFT 算法，采用流水线设计提高处理效率(15)。

图像滤波原理 ：FPGA 可以实现各种图像滤波算法，如高斯滤波、中值滤波等。实现路径包括：将滤波核转换为硬件电路，利用 FPGA 的并行处理单元实现图像的并行滤波(14)。
特征提取原理 ：FPGA 可以实现边缘检测、区域生长等特征提取算法。实现路径包括：设计硬件实现的特征提取电路，利用 FPGA 的并行处理能力加速特征提取过程(14)。
实时神经反馈原理 ：FPGA 可以实现实时 fMRI 数据处理和反馈。实现路径包括：设计实时数据处理流水线，将处理结果及时反馈给用户(26)。

4.2.2 性能指标与可行性评估

以下是 FPGA 在精神医学护理影像处理场景中的关键性能指标及其可行性评估：

处理速度 ：MRI 图像重建通常要求处理速度达到每秒数百到数千帧(15)。可行性评估：高端 FPGA（如 Xilinx Virtex 系列、Altera Stratix 系列）可轻松实现，中端 FPGA 通过优化设计也可实现，可行性高。
图像分辨率 ：精神医学影像通常要求 512×512 或更高的分辨率(15)。可行性评估：FPGA 的存储资源和处理能力可支持高分辨率图像的处理，可行性中等。
处理精度 ：医学影像处理通常要求 16 位以上的精度(15)。可行性评估：现有 FPGA 的乘法器和存储器资源可支持高精度处理，可行性高。
实时性要求 ：实时神经反馈要求处理延迟低于 1 秒(26)。可行性评估：通过优化硬件设计和流水线操作，大多数实时反馈任务的延迟要求均可满足，可行性高。
功耗限制 ：固定式设备通常允许较高功耗，而便携式设备要求功耗低于 10W(19)。可行性评估：对于固定式设备，高端 FPGA（如 Xilinx Virtex 系列）的功耗可接受；对于便携式设备，需选择低功耗 FPGA（如 Xilinx Artix 系列），可行性中等。

4.2.3 系统集成与接口设计

在精神医学护理影像处理场景中，FPGA 系统的集成与接口设计需要考虑以下方面：

图像采集接口 ：FPGA 需要与 MRI、fMRI 等影像设备进行接口设计。设计要点包括：高速数据接口（如 PCIe、SFP 等）、图像格式转换、数据缓存等(15)。
图像处理模块 ：FPGA 需要实现各种图像处理算法。设计要点包括：算法硬件实现、流水线设计、资源优化等(14)。
显示与输出 ：系统需要将处理后的图像显示或输出。设计要点包括：显示接口（如 HDMI、DVI 等）、图像格式转换、实时显示控制等(15)。
用户交互界面 ：系统需要提供用户界面，用于参数设置和结果查看。设计要点包括：GUI 设计、交互逻辑、控制命令等(15)。
存储与传输 ：系统需要存储和传输处理后的数据。设计要点包括：大容量存储接口（如 SATA、SAS 等）、网络传输接口（如 Ethernet、Wi-Fi 等）、数据格式标准等(15)。

4.2.4 典型实现架构

以下是 FPGA 在精神医学护理影像处理场景中的典型实现架构：

复制代码

[影像设备] → [图像采集模块] → [FPGA] → [图像处理模块] → [显示模块]
                            ↑
                            |
                      [用户界面] ← [控制模块]

其中，FPGA 内部功能模块包括：

图像采集控制模块：负责从影像设备采集图像数据。
预处理模块：负责对原始图像进行降噪、校正等预处理。
特征提取模块：负责从预处理图像中提取特征参数。
分析模块：负责对提取的特征进行分析和诊断。
结果生成模块：负责生成诊断报告和可视化结果。
系统控制模块：负责协调各模块的工作，处理用户输入和控制命令。

4.3 康复设备场景的技术可行性

4.3.1 技术原理与实现路径

在精神医学护理康复设备场景中，FPGA 的技术可行性主要基于以下原理和实现路径：

高精度控制原理：FPGA 可以实现高精度的信号生成和控制。实现路径包括：使用 FPGA 的 PWM 模块或 D/A 转换器生成高精度控制信号，设计闭环反馈控制逻辑。
实时反馈原理 ：FPGA 可以实现实时信号处理和反馈控制。实现路径包括：设计实时信号处理流水线，将处理结果及时反馈给控制模块(38)。
多模态数据融合原理 ：FPGA 可以同时处理多种类型的数据。实现路径包括：设计多通道数据采集和处理模块，实现数据的融合分析(37)。
复杂算法实现原理 ：FPGA 可以实现各种复杂的信号处理和模式识别算法。实现路径包括：将算法转换为硬件描述语言，利用 FPGA 的并行处理能力加速算法执行(38)。

4.3.2 性能指标与可行性评估

以下是 FPGA 在精神医学护理康复设备场景中的关键性能指标及其可行性评估：

控制精度：神经调控设备通常要求微秒级的脉冲宽度控制精度。可行性评估：FPGA 的硬件实现方式可轻松满足此要求，可行性高。
响应时间 ：闭环康复设备通常要求响应时间低于 10 毫秒(38)。可行性评估：通过优化硬件设计和流水线操作，大多数实时反馈任务的响应时间要求均可满足，可行性高。
通道数 ：多通道康复设备通常要求 8-128 通道(37)。可行性评估：取决于 FPGA 型号和资源分配，高端 FPGA 可轻松实现，中端 FPGA 通过时分复用也可实现，可行性中等。
输出功率：康复设备通常要求数瓦到数百瓦的输出功率。可行性评估：FPGA 本身不直接提供大功率输出，但可通过控制外部功率放大器实现，可行性高。
便携性要求：便携式康复设备通常要求体积小、重量轻。可行性评估：通过选择小型化 FPGA 和优化 PCB 设计，可实现便携式设计，可行性中等。

4.3.3 系统集成与接口设计

在精神医学护理康复设备场景中，FPGA 系统的集成与接口设计需要考虑以下方面：

传感器接口 ：FPGA 需要与各种传感器（如 EEG 电极、肌电传感器等）进行接口设计。设计要点包括：信号调理电路、ADC 接口、多通道同步控制等(37)。
执行器接口：FPGA 需要与各种执行器（如刺激器、电机等）进行接口设计。设计要点包括：驱动电路、安全保护、控制信号生成等。
用户界面 ：系统需要提供用户界面，用于参数设置和状态显示。设计要点包括：LCD 接口、触摸屏控制、LED 指示灯、按键输入等(37)。
通信接口 ：系统需要与外部设备或远程终端进行通信。设计要点包括：USB、Bluetooth、Wi-Fi 等通信接口，数据格式标准等(37)。
电源管理 ：系统需要高效的电源管理。设计要点包括：电源转换电路、电池管理、低功耗模式设计等(37)。

4.3.4 典型实现架构

以下是 FPGA 在精神医学护理康复设备场景中的典型实现架构：

复制代码

[传感器] → [信号采集模块] → [FPGA] → [控制算法模块] → [执行器]
                            ↑
                            |
                      [用户界面] ← [控制模块]模块]

其中，FPGA 内部功能模块包括：

信号采集模块：负责从传感器采集信号。
信号处理模块：负责对采集的信号进行滤波、降噪等处理。
特征提取模块：负责从处理后的信号中提取特征参数。
控制算法模块：负责根据提取的特征参数生成控制信号。
执行器控制模块：负责控制执行器的动作。
系统控制模块：负责协调各模块的工作，处理用户输入和控制命令。

4.4 护理机器人场景的技术可行性

4.4.1 技术原理与实现路径

在精神医学护理机器人场景中，FPGA 的技术可行性主要基于以下原理和实现路径：

实时视觉处理原理 ：FPGA 可以实现实时图像处理和分析。实现路径包括：使用 FPGA 的并行处理单元实现图像处理算法，设计流水线操作提高处理效率(35)。
语音处理原理：FPGA 可以实现语音识别、合成和理解。实现路径包括：将语音处理算法转换为硬件电路，利用 FPGA 的并行处理能力加速执行。
运动控制原理：FPGA 可以实现机器人的运动控制和路径规划。实现路径包括：设计硬件实现的 PID 控制器、路径规划算法等，利用 FPGA 的实时处理能力实现精确控制。
多模态数据融合原理：FPGA 可以同时处理视觉、听觉、触觉等多种传感器数据。实现路径包括：设计多通道数据采集和处理模块，实现数据的融合分析。

4.4.2 性能指标与可行性评估

以下是 FPGA 在精神医学护理机器人场景中的关键性能指标及其可行性评估：

图像处理速度 ：实时视觉处理通常要求处理速度达到 30 帧 / 秒以上(35)。可行性评估：高端 FPGA（如 Xilinx Virtex 系列、Altera Stratix 系列）可轻松实现，中端 FPGA 通过优化设计也可实现，可行性高。
语音识别精度：精神医学护理通常要求语音识别精度达到 95% 以上。可行性评估：现有语音识别算法在 FPGA 上的实现已较为成熟，通过选择合适的算法和优化设计可满足要求，可行性中等。
运动控制精度：护理机器人通常要求运动控制精度达到毫米级。可行性评估：通过使用高精度传感器和优化控制算法，FPGA 系统可实现毫米级控制精度，可行性高。
响应时间：人机交互通常要求响应时间低于 1 秒。可行性评估：通过优化硬件设计和流水线操作，大多数交互任务的响应时间要求均可满足，可行性高。
功耗限制：移动机器人通常要求功耗低于 50W。可行性评估：通过选择低功耗 FPGA 和优化设计，可满足此要求，可行性中等。

4.4.3 系统集成与接口设计

在精神医学护理机器人场景中，FPGA 系统的集成与接口设计需要考虑以下方面：

传感器接口：FPGA 需要与各种传感器（如摄像头、麦克风、激光雷达等）进行接口设计。设计要点包括：信号调理电路、数据接口协议、同步控制等。
执行器接口：FPGA 需要与各种执行器（如电机、舵机、机械臂等）进行接口设计。设计要点包括：驱动电路、安全保护、控制信号生成等。
通信接口：系统需要与外部设备或远程终端进行通信。设计要点包括：USB、Bluetooth、Wi-Fi 等通信接口，数据格式标准等。
用户界面：系统需要提供用户界面，用于参数设置和状态显示。设计要点包括：LCD 接口、触摸屏控制、LED 指示灯、语音交互等。
电源管理：系统需要高效的电源管理。设计要点包括：电源转换电路、电池管理、低功耗模式设计等。

4.4.4 典型实现架构

以下是 FPGA 在精神医学护理机器人场景中的典型实现架构：

复制代码

[传感器] → [传感器接口] → [FPGA] → [处理模块] → [执行器接口] → [执行器]
                            ↑
                            |
                      [用户界面] ← [控制模块]

其中，FPGA 内部功能模块包括：

传感器数据采集模块：负责从各种传感器采集数据。
预处理模块：负责对采集的数据进行预处理。
特征提取模块：负责从预处理数据中提取特征参数。
决策模块：负责根据提取的特征参数做出决策。
执行器控制模块：负责生成执行器控制信号。
系统控制模块：负责协调各模块的工作，处理用户输入和控制命令。
