基于单片机电子负载的设计(论文+源码)

1、系统设计方案

该系统主要用于对各类电子设备或电源模块进行负载模拟测试,以提升测试过程的准确性与效率为目标,系统采用单片机(STM32)作为核心控制器,通过可控MOS管调节电流路径,配合高精度电压、电流检测电路,完成对恒流(CC)、恒压(CV)、恒阻(CR)及恒功率(CW)四种工作模式的灵活切换,实现电子负载的智能化控制16。

该方案设计中,负载控制模块以MOS管为核心,利用STM32输出的PWM信号动态调节其导通程度,从而精确控制负载功率的消耗。电压与电流采集模块通过电阻分压和电流采样芯片完成实时测量,并将模拟信号送入STM32的ADC进行数字处理。系统具备显示与交互功能,通过TFT屏显示电压、电流、功率、关闭电压、放电时间等关键参数,用户可通过按键进行模式选择与参数设定,操作简便。为了保证系统在高功率条件下的长期稳定运行,设计中引入了散热控制机制及保护停止机制,利用风扇对系统进行降温,并在温度上升时增加出,当电压低于保护值时系统停止供电。总体方案设计如图2.1所示。

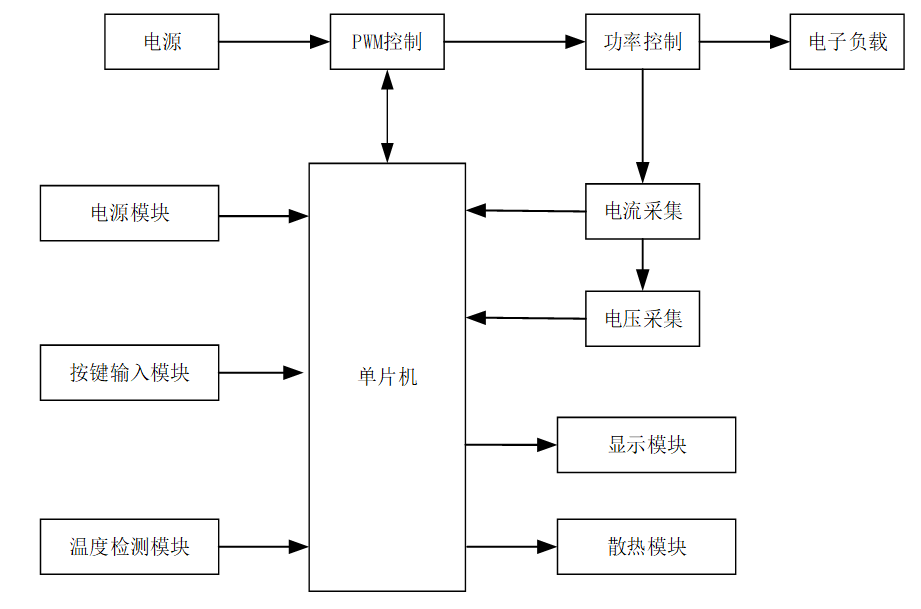

2、设计框图

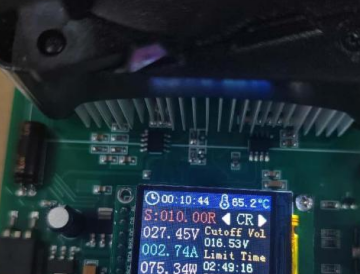

3.实物图
