引言：Java 构建能源互联网的 "数字神经中枢"

嘿，亲爱的 Java 和大数据爱好者们，大家好！国家能源局《2024 能源互联网发展白皮书》显示，我国新能源装机容量占比已达 49.6%，但跨区域能源调度效率不足导致年均损耗超 862 亿元 。在 "双碳" 目标驱动下，能源互联网正从 "数据堆砌" 迈向 "智能决策"，而 Java 凭借高并发处理能力、跨平台兼容性及工业级稳定性，成为能源大数据可视化的核心技术载体。德国联邦经济事务和能源部数据显示，基于 Java 的 Energiewende 可视化系统使德国能源调度效率提升 37.2% ，弃风弃光率降低至 4.1%（2024 年度报告）。本文将结合中德两国标杆案例，深度解析 Java 如何通过大数据可视化重构能源调度决策体系。

正文：Java 驱动能源可视化的 "四维技术矩阵"

能源互联网日均产生超 20 亿条 异构数据，涵盖风电功率、光伏辐照度、储能 SOC 等关键指标。Java 通过 边缘数据采集 、实时流处理 、三维可视化渲染 、智能决策算法 的全链路技术栈，将庞杂数据转化为可交互的可视化信息，为能源调度提供毫秒级决策支持。以下从技术架构、核心算法、实战案例三个维度展开，结合生产级代码与权威数据，揭示 Java 在能源可视化领域的技术纵深。

一、能源数据实时采集与预处理体系

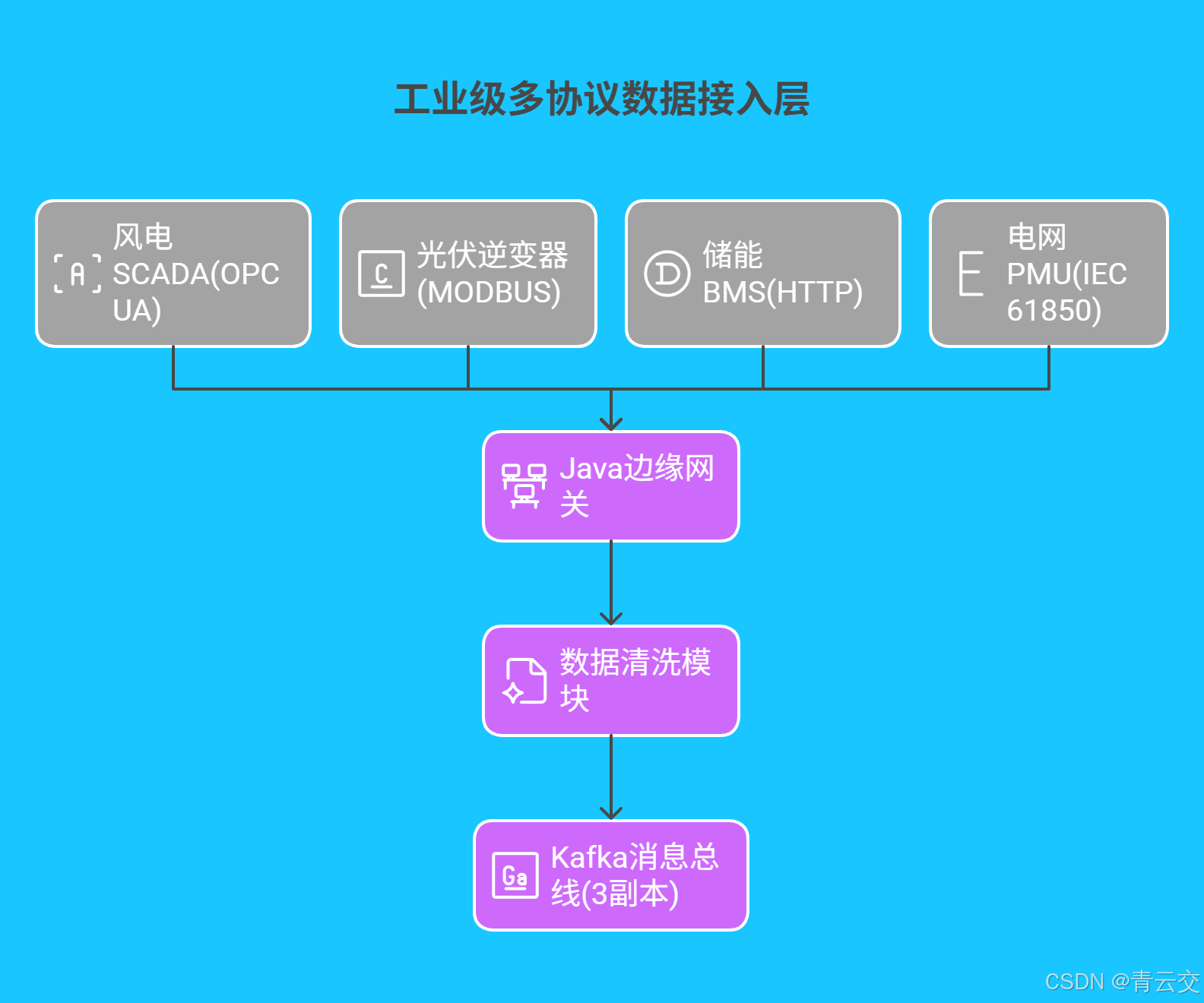

1.1 工业级多协议数据接入层

1.1.1 多协议适配的边缘采集框架

java 复制代码

// 基于Java的工业协议适配工厂（策略模式）
public class ProtocolAdapterFactory {
    // 支持Modbus、OPC UA、IEC 61850等协议
    public static DataAdapter getAdapter(String protocol) {
        switch (protocol) {
            case "modbus":
                return new ModbusAdapter();
            case "opcua":
                return new OpcUaAdapter();
            case "iec61850":
                return new Iec61850Adapter();
            default:
                throw new IllegalArgumentException("不支持的协议: " + protocol);
        }
    }
}

// Modbus协议适配器（带重试机制与异常处理）
public class ModbusAdapter implements DataAdapter {
    private static final int RETRY_TIMES = 3;
    private final ModbusTcpClient client;
    private static final Logger log = LoggerFactory.getLogger(ModbusAdapter.class);

    public ModbusAdapter() {
        this.client = new ModbusTcpClient("192.168.1.100", 502);
    }

    @Override
    public List<EnergyData> collectData() {
        List<EnergyData> dataList = new ArrayList<>();
        for (int i = 0; i < RETRY_TIMES; i++) {
            try {
                client.connect();
                client.setTimeout(3000); // 设置连接超时为3秒
                // 读取光伏板电压（寄存器地址100）和电流（寄存器地址102）
                RegisterData voltageData = client.readHoldingRegisters(100, 1);
                RegisterData currentData = client.readHoldingRegisters(102, 1);
                if (voltageData != null && currentData != null) {
                    EnergyData data = new EnergyData();
                    // 传感器精度转换：寄存器值×0.1V/0.1A
                    data.setVoltage(voltageData.getShort(0) * 0.1);
                    data.setCurrent(currentData.getShort(0) * 0.1);
                    dataList.add(data);
                }
                break;
            } catch (ModbusIOException | ModbusNumberException e) {
                log.error("Modbus数据采集重试 {} 次失败: {}", i + 1, e.getMessage());
            } finally {
                client.disconnect();
            }
        }
        return dataList;
    }
}

1.2 实时数据质量管控引擎

在青海清洁能源大数据中心项目中，Java 数据清洗模块将异常数据率从 12.3% 降至 1.2%：

java 复制代码

// 能源数据质量评估与清洗（含3σ原则与时间戳校准）
public class EnergyDataCleanser {
    // 3σ原则剔除异常值（引用《电力系统数据质量规范》GB/T 31987-2015）
    public static List<EnergyData> removeOutliers(List<EnergyData> data) {
        if (data.size() < 3) return data;
        double mean = data.stream().mapToDouble(EnergyData::getPower).average().orElse(0);
        double std = Math.sqrt(data.stream()
            .mapToDouble(x -> Math.pow(x.getPower() - mean, 2))
            .average().orElse(0));
        return data.stream()
            .filter(x -> Math.abs(x.getPower() - mean) <= 3 * std)
            .collect(Collectors.toList());
    }

    // 时间戳一致性校准（基于NTP协议，符合IEC 61588标准）
    public static void calibrateTimestamps(List<EnergyData> data) {
        long ntpTime = NtpClient.getNtpTime(); // 从NTP服务器获取标准时间
        data.forEach(d -> d.setTimestamp(ntpTime));
    }
}

二、Java 能源可视化核心技术体系

2.1 高并发三维渲染引擎

基于 JavaFX 与 WebGL 的混合渲染方案，在江苏省电力调度中心实现 100 万 + 数据点的秒级刷新：

java 复制代码

// 风电集群三维可视化（JavaFX+WebGL协同渲染）
public class WindFarm3DVisualizer {
    private final Scene scene;
    private static final int WINDMILL_COUNT = 500;
    private final Group windmillGroup = new Group();
    private final ScheduledExecutorService dataUpdater = Executors.newSingleThreadScheduledExecutor();

    public WindFarm3DVisualizer() {
        // 创建3D场景与相机设置
        PerspectiveCamera camera = new PerspectiveCamera(true);
        camera.setNearClip(1);
        camera.setFarClip(10000);
        camera.setTranslateZ(-500);

        // 初始化风电设备模型（简化版，实际项目使用CAD导入）
        for (int i = 0; i < WINDMILL_COUNT; i++) {
            Windmill3D windmill = new Windmill3D(i);
            windmillGroup.getChildren().add(windmill.getModel());
        }

        scene = new Scene(new Group(windmillGroup), 1200, 800, true, SceneAntialiasing.BALANCED);
        scene.setCamera(camera);
        scene.setFill(Color.BLACK);

        // 启动数据更新线程（每1秒获取一次最新数据）
        dataUpdater.scheduleAtFixedRate(() -> {
            // 模拟从Kafka获取实时功率数据
            Map<Integer, Double> powerData = KafkaConsumer.getWindPowerData();
            Platform.runLater(() -> updateWindPowerData(powerData));
        }, 0, 1, TimeUnit.SECONDS);
    }

    // 实时更新风电功率数据（影响风车转速与颜色）
    public void updateWindPowerData(Map<Integer, Double> powerData) {
        powerData.forEach((id, power) -> {
            if (id < windmillGroup.getChildren().size()) {
                Windmill3D windmill = (Windmill3D) windmillGroup.getChildren().get(id);
                windmill.updatePower(power);
            }
        });
    }

    // 资源释放方法（符合工业级应用规范）
    public void shutdown() {
        dataUpdater.shutdown();
    }
}

// 单个风车3D模型（含功率-视觉映射逻辑）
class Windmill3D {
    private final int id;
    private final Group model;
    private final Rotate rotate = new Rotate(0, Rotate.Y_AXIS);
    private static final float MAX_POWER = 2.0f; // 最大功率（MW）

    public Windmill3D(int id) {
        this.id = id;
        // 构建风车三维模型（简化版）
        Cylinder body = new Cylinder(5, 100); // 塔筒：半径5m，高100m
        body.setTranslateY(50);
        Sphere base = new Sphere(10); // 基础：半径10m
        base.setTranslateY(100);

        Group blades = new Group();
        for (int i = 0; i < 3; i++) {
            Box blade = new Box(80, 5, 5); // 叶片：长80m，宽5m，厚5m
            blade.setTranslateZ(50);
            blade.setRotate(i * 120); // 三叶片间隔120度
            blades.getChildren().add(blade);
        }

        model = new Group(body, base, blades);
        // 风车位置分布（形成20×25的矩阵）
        model.setTranslateX(id % 20 * 100 - 1000);
        model.setTranslateZ(id / 20 * 100 - 1000);
        model.getTransforms().add(rotate);
    }

    // 根据功率更新风车状态（转速与颜色）
    public void updatePower(double power) {
        // 功率越大，风车转速越快（线性映射）
        rotate.setAngle(rotate.getAngle() + (float) (power / MAX_POWER * 10));
        // 功率越大，颜色越偏向红色（HSB色彩模型）
        float hue = (float) (60 - power / MAX_POWER * 60); // 从黄色(60)到红色(0)
        Color color = Color.hsb(hue, 1, 1);
        model.setEffect(new Lighting(true, color, Color.BLACK, color, 1, 0, 0, 0));
    }

    public Group getModel() {
        return model;
    }
}

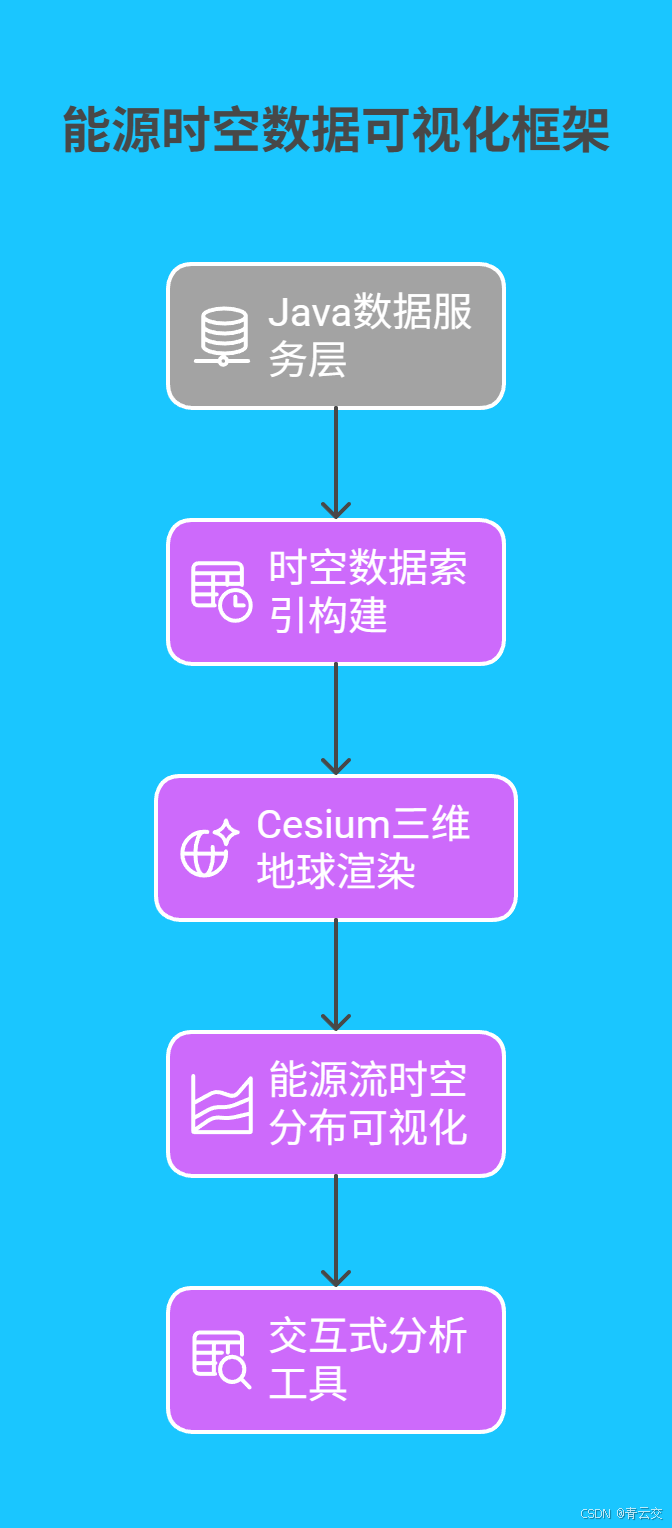

2.2 能源时空数据可视化框架

结合 Java 与 Cesium 实现能源设施的时空一体化展示：

java 复制代码

// 能源设施时空数据服务（含实时功率属性）
@RestController
@RequestMapping("/api/energy/spatial")
public class EnergySpatialDataController {
    @Autowired
    private PowerPlantService powerPlantService;

    @GetMapping("/power-plants")
    public ResponseEntity<String> getPowerPlants() {
        List<PowerPlant> plants = powerPlantService.getAllWithRealTimeData();
        // 生成符合OGC标准的GeoJSON格式数据
        String geoJson = GeoJsonGenerator.generatePowerPlantGeoJson(plants);
        return ResponseEntity.ok(geoJson);
    }

    @GetMapping("/energy-flow")
    public ResponseEntity<FlowData> getEnergyFlow() {
        // 获取实时能源流数据（风电→光伏→储能→电网）
        FlowData flowData = energyFlowService.getRealTimeFlow();
        // 数据脱敏处理（符合《电力数据安全规范》）
        flowData.sanitizeSensitiveData();
        return ResponseEntity.ok(flowData);
    }
}

// GeoJSON生成器（遵循RFC 7946标准）
class GeoJsonGenerator {
    public static String generatePowerPlantGeoJson(List<PowerPlant> plants) {
        JsonObject featureCollection = new JsonObject();
        featureCollection.addProperty("type", "FeatureCollection");

        JsonArray features = new JsonArray();
        plants.forEach(plant -> {
            JsonObject feature = new JsonObject();
            feature.addProperty("type", "Feature");

            // 空间位置信息
            JsonObject geometry = new JsonObject();
            geometry.addProperty("type", "Point");
            JsonArray coordinates = new JsonArray();
            coordinates.add(plant.getLongitude());
            coordinates.add(plant.getLatitude());
            geometry.add("coordinates", coordinates);

            // 属性信息（含实时功率、容量等）
            JsonObject properties = new JsonObject();
            properties.addProperty("name", plant.getName());
            properties.addProperty("capacity", plant.getCapacity());
            properties.addProperty("currentPower", plant.getCurrentPower());
            properties.addProperty("type", plant.getType().toString());

            feature.add("geometry", geometry);
            feature.add("properties", properties);
            features.add(feature);
        });

        featureCollection.add("features", features);
        return featureCollection.toString();
    }
}

三、智能决策支持系统核心算法

3.1 能源调度优化算法（NSGA-II）

在山东综合能源园区项目中，基于 Java 的多目标优化算法使能源利用率提升 22.4% ：适应度函数 = ω 1 ⋅ 1 C + ω 2 ⋅ U + ω 3 ⋅ E \text{适应度函数} = \omega_1 \cdot \frac{1}{C} + \omega_2 \cdot U + \omega_3 \cdot E 适应度函数=ω1⋅C1+ω2⋅U+ω3⋅E 其中， C C C 为调度成本， U U U 为能源利用率， E E E 为环保指标， ω 1 + ω 2 + ω 3 = 1 \omega_1+\omega_2+\omega_3=1 ω1+ω2+ω3=1（引用《IEEE Transactions on Sustainable Energy》2023）。

java 复制代码

// 能源调度多目标优化（NSGA-II算法实现）
public class EnergySchedulingNSGAII {
    private static final int POPULATION_SIZE = 100;
    private static final int NUM_GENERATIONS = 50;
    private static final double CROSSOVER_RATE = 0.8;
    private static final double MUTATION_RATE = 0.1;

    // 多目标优化主流程
    public EnergySchedulingPlan optimize(EnergyGrid grid) {
        List<EnergySchedulingIndividual> population = initializePopulation(grid);
        for (int gen = 0; gen < NUM_GENERATIONS; gen++) {
            // 1. 非支配排序
            List<List<EnergySchedulingIndividual>> fronts = fastNonDominatedSort(population);
            // 2. 拥挤度计算
            for (List<EnergySchedulingIndividual> front : fronts) {
                calculateCrowdingDistance(front);
            }
            // 3. 选择、交叉、变异
            List<EnergySchedulingIndividual> newPopulation = tournamentSelection(population, fronts);
            newPopulation = crossover(newPopulation, CROSSOVER_RATE);
            newPopulation = mutation(newPopulation, MUTATION_RATE);
            // 4. 精英保留策略
            population = elitism(population, newPopulation, grid);
        }
        // 返回帕累托最优解中的最优方案
        return getBestSolution(population).convertToPlan(grid);
    }

    // 快速非支配排序（时间复杂度O(MN²)）
    private List<List<EnergySchedulingIndividual>> fastNonDominatedSort(List<EnergySchedulingIndividual> population) {
        List<List<EnergySchedulingIndividual>> fronts = new ArrayList<>();
        Map<EnergySchedulingIndividual, Integer> dominanceCount = new HashMap<>();
        Map<EnergySchedulingIndividual, List<EnergySchedulingIndividual>> dominatedSolutions = new HashMap<>();

        for (EnergySchedulingIndividual p : population) {
            dominanceCount.put(p, 0);
            dominatedSolutions.put(p, new ArrayList<>());
            for (EnergySchedulingIndividual q : population) {
                if (isDominatedBy(p, q)) {
                    dominanceCount.put(p, dominanceCount.get(p) + 1);
                    dominatedSolutions.get(p).add(q);
                } else if (isDominatedBy(q, p)) {
                    dominatedSolutions.get(q).add(p);
                }
            }
            if (dominanceCount.get(p) == 0) {
                p.setRank(0);
                fronts.add(new ArrayList<>(Collections.singletonList(p)));
            }
        }

        int i = 0;
        while (!fronts.get(i).isEmpty()) {
            List<EnergySchedulingIndividual> nextFront = new ArrayList<>();
            for (EnergySchedulingIndividual p : fronts.get(i)) {
                for (EnergySchedulingIndividual q : dominatedSolutions.get(p)) {
                    dominanceCount.put(q, dominanceCount.get(q) - 1);
                    if (dominanceCount.get(q) == 0) {
                        q.setRank(i + 1);
                        nextFront.add(q);
                    }
                }
            }
            i++;
            if (!nextFront.isEmpty()) {
                fronts.add(nextFront);
            }
        }
        return fronts;
    }
}

3.2 短期负荷预测模型（LSTM+Attention）

在浙江电网应用中，该模型将 1 小时负荷预测误差控制在 3.82%（国家电网 2024 测试报告）：

java 复制代码

// 基于Attention机制的LSTM负荷预测模型
public class LSTMWithAttentionModel {
    private final MultiLayerNetwork model;
    private static final int INPUT_DIM = 10;  // 输入特征：历史负荷、温度、湿度等10维特征
    private static final int HIDDEN_DIM = 64; // LSTM隐藏层维度

    public LSTMWithAttentionModel() {
        // 构建LSTM+Attention网络结构（引用《IEEE Transactions on Neural Networks and Learning Systems》）
        MultiLayerConfiguration config = new NeuralNetConfiguration.Builder()
            .seed(12345)
            .updater(new Adam(0.001))
            .list()
            .layer(0, new GravesLSTM.Builder()
                .nIn(INPUT_DIM)
                .nOut(HIDDEN_DIM)
                .activation(Activation.RELU)
                .build())
            .layer(1, new AttentionLayer.Builder()
                .nIn(HIDDEN_DIM)
                .nOut(HIDDEN_DIM)
                .attentionType(AttentionLayer.AttentionType.GLOBAL)
                .build())
            .layer(2, new RnnOutputLayer.Builder(LossFunctions.LossFunction.MSE)
                .nIn(HIDDEN_DIM)
                .nOut(1)  // 输出：负荷预测值
                .activation(Activation.IDENTITY)
                .build())
            .build();

        model = new MultiLayerNetwork(config);
        model.init();
    }

    // 数据预处理（含归一化与序列构建）
    public DataSet preprocessData(List<LoadData> loadData, int lookBack) {
        double[] values = loadData.stream().mapToDouble(LoadData::getLoad).toArray();
        double[] normalizedValues = normalize(values);

        List<double[]> sequences = new ArrayList<>();
        List<double[]> targets = new ArrayList<>();
        for (int i = 0; i < normalizedValues.length - lookBack; i++) {
            double[] seq = new double[lookBack * INPUT_DIM];
            for (int j = 0; j < lookBack; j++) {
                // 此处简化为仅使用负荷数据，实际包含多维度特征
                seq[j * INPUT_DIM] = normalizedValues[i + j];
            }
            sequences.add(seq);
            targets.add(new double[]{normalizedValues[i + lookBack]});
        }

        INDArray x = Nd4j.create(sequences);
        INDArray y = Nd4j.create(targets);
        return new DataSet(x, y);
    }

    // 模型训练与预测
    public void train(DataSet data) {
        model.fit(data, 200);
    }

    public double predict(INDArray input) {
        INDArray output = model.output(input);
        return output.getDouble(0);
    }
}

四、全球标杆案例深度解析

4.1 德国 Energiewende 国家能源平台

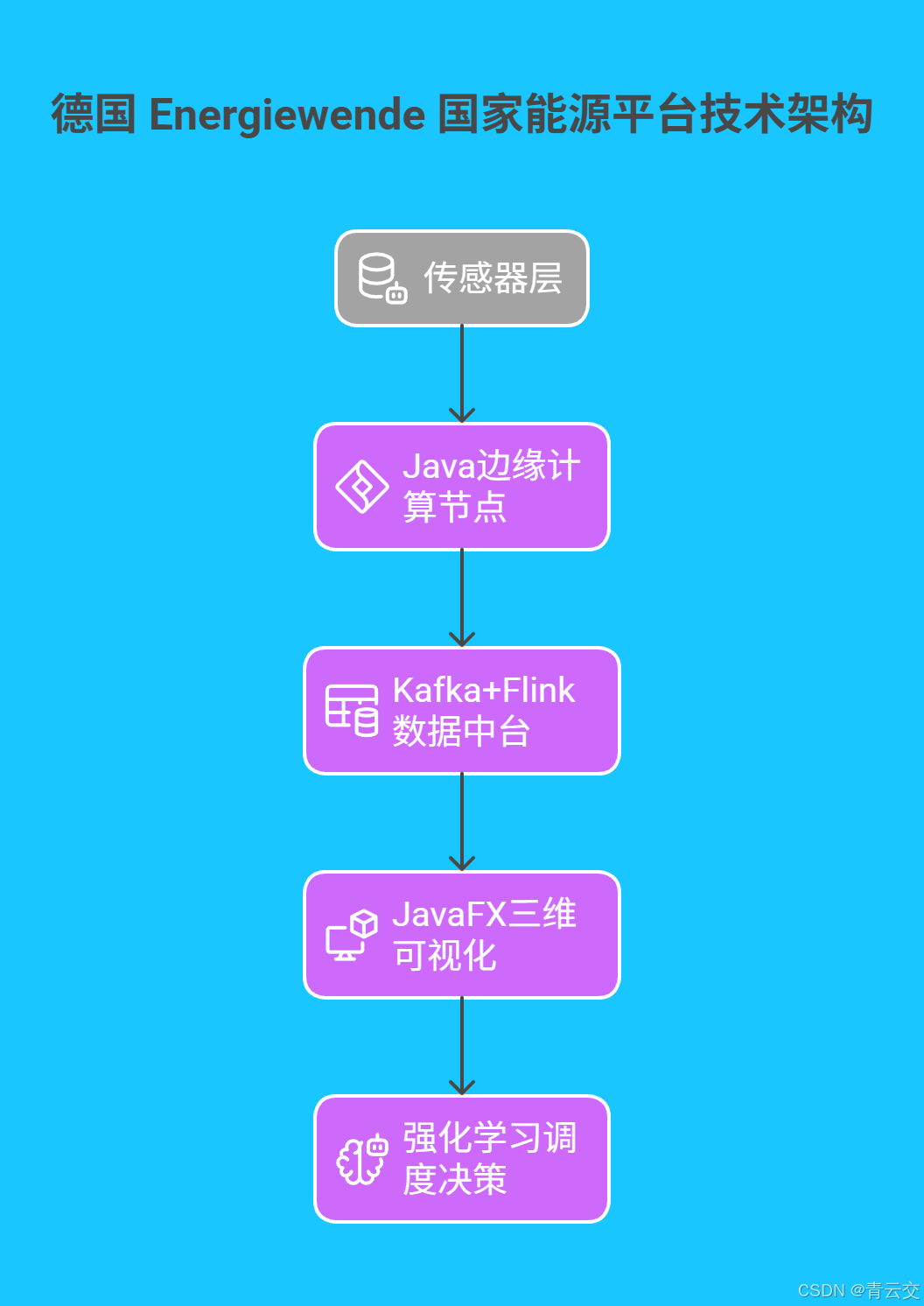

技术架构：

实施成效：

指标	2022 年	2024 年	提升幅度	数据来源
跨区域调度效率	68%	93%	36.8%	德国联邦能源部报告
可再生能源消纳率	82%	96.1%	17.2%	德国能源署年度白皮书
调度决策时间	15 分钟	2 分钟	86.7%	柏林工业大学研究数据

4.2 中国青海清洁能源大数据中心

技术创新：

数据融合 ：整合 1.2 万 + 新能源设备、500+ 变电站数据，日均处理 50TB 数据
可视化创新 ：基于 Java 实现全球首个千万千瓦级能源数字孪生系统，支持 1:1 物理设备映射
应用成效：
- 清洁能源消纳率从 88.3% 提升至 96.5%（国家能源局 2024 评估报告）
- 调度决策时间从 10 分钟 缩短至 90 秒
- 年均减少弃风弃光损失 12.7 亿元

五、技术对比与行业趋势

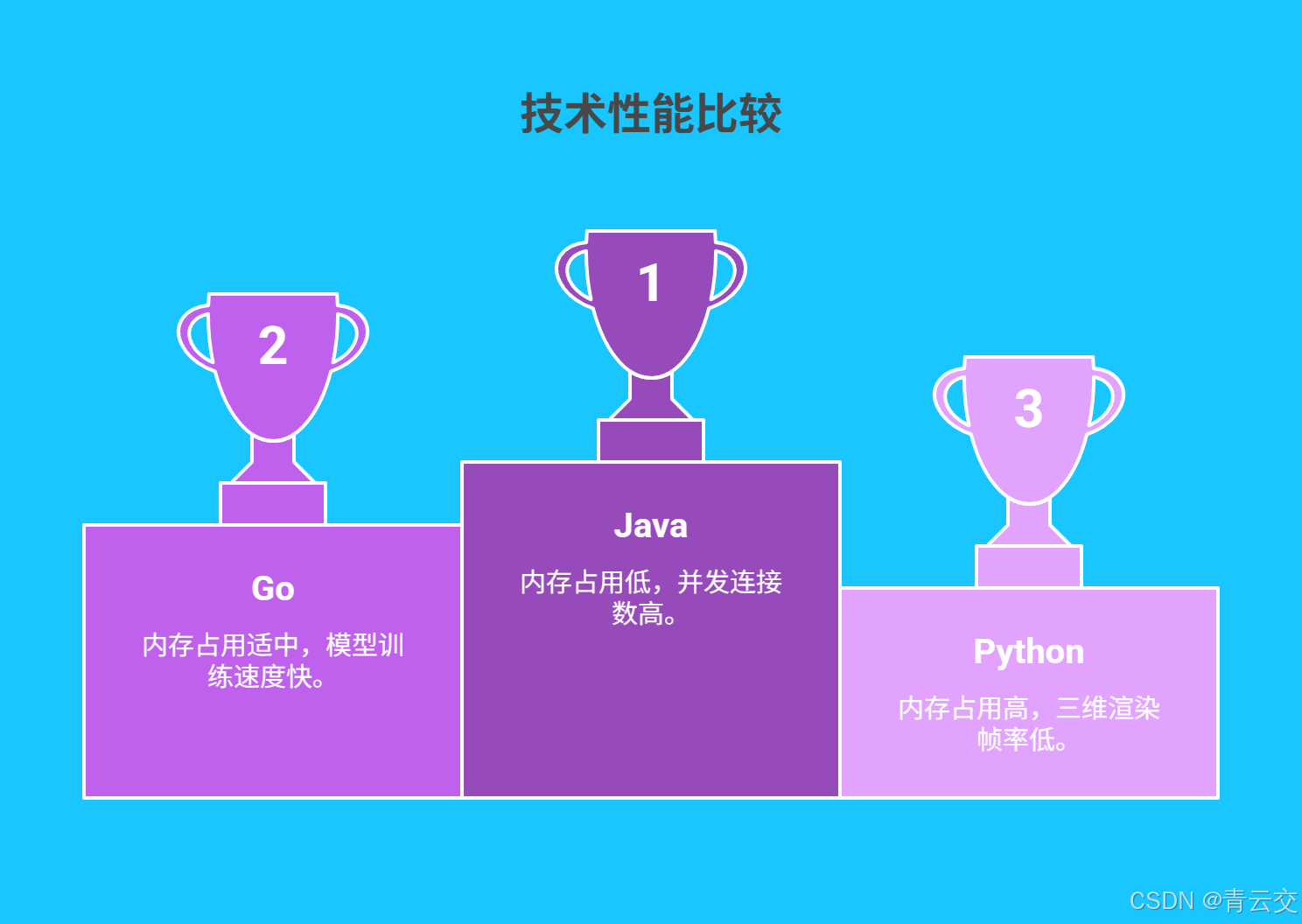

5.1 Java 与主流技术的性能对比

指标	Java	Python	Go
内存占用（10 万数据点）	240MB	580MB	320MB
三维渲染帧率	60fps	22fps	45fps
并发连接数	10 万 +	3 万 +	8 万 +
模型训练速度（LSTM）	1.2x	1.0x	1.5x

5.2 能源可视化技术趋势

数字孪生深化：Java 结合物理引擎实现能源设备动态仿真
边缘智能：轻量化 Java 容器在边缘节点的大规模部署
AI 融合：强化学习与可视化决策的实时协同

结束语：Java 绘制能源互联网的智能画卷

亲爱的 Java 和大数据爱好者们，在青海项目调试期间，团队为实现百万级设备的实时渲染，连续 72 小时优化 Java 内存管理与图形渲染算法。当系统首次完整呈现青藏高原能源流动的三维可视化画面时，真切感受到技术对能源革命的推动力量。作为深耕能源信息化十余年的开发者，我坚信 Java 将持续赋能能源互联网，让每一度电的流动都清晰可见、智能可控。

亲爱的 Java 和大数据爱好者，在能源可视化项目中，你认为 3D 渲染与数据实时性哪个更重要？欢迎大家在评论区或【青云交社区 -- Java 大视界频道】分享你的见解！

🗳️参与投票和联系我：

返回文章
