FPGA实现Aurora 64B66B视频点对点传输，基于GTX高速收发器，提供4套工程源码和技术支持

9527华安2025-08-14 17:51

目录

FPGA实现Aurora 64B66B视频点对点传输，基于GTX高速收发器，提供4套工程源码和技术支持

FPGA实现Aurora 64B66B图像视频传输

1、前言

Aurora 64B66B是啥？

Aurora 64B/66B 是Xilinx（现AMD）开发的高性能链路层协议，专为超高带宽串行通信设计。它采用64B/66B编码方案，提供比传统8B/10B更高的有效带宽利用率（97% vs 80%），主要应用于数据中心、5G基础设施等需要100Gbps+传输的场景
Aurora 64B66B核心作用如下：

1、超高带宽传输：支持25Gbps至112Gbps线速率

2、低协议开销：仅3.125%的编码开销（对比8B/10B的25%）

3、多通道聚合：支持多达32通道绑定

4、前向纠错：集成Reed-Solomon FEC增强可靠性

5、灵活拓扑：支持点对点、环网和星型结构

Aurora 64B66B主要工程应用如下：

博主之前实现过Aurora 8B10B编解码，本博客用的则是Aurora 64B66B IP核，这两种方法编解码器区别如下：
Aurora 64B/66B vs 8B/10B 全面对比

官方有Example，为何要用你这个？

Xilinx官方的确有Aurora 64B66B IP核的Example例程；

然后呢？你看得懂吗？你会照着模仿做自己的项目吗？

如果你会，那么请划走；

如果你不会，不妨看看下面的聊天记录

这位朋友用了我的Aurora 64B66B数据回环传输工程，感觉少走了一年的弯路。。。

工程概述

本设计使用Xilinx 7系列FPGA为平台，基于GTX高速收发器实现Aurora 64B66B视频点对点传输，所谓点对点传输，也就是两块FPGA开发板之间的相互传输；比如FPGA开发板1采集视频并通过SFP光口输出，FPGA开发板2通过SFP光口接收视频然后转HDMI输出给显示器；本设计旨在为读者提供一套精简版的、基于Aurora 64B66B编解码的视频点对点收发架构；

视频发送端处理流程如下：

FPGA开发板1的视频输入源有多种，一种是板载的HDMI输入接口，另一种是传统摄像头，包括OV7725、OV5640和AR0135；如果你的FPGA开发板没有视频输入接口，或者你的手里没有摄像头时，可以使用FPGA逻辑实现的动态彩条模拟输入视频，代码里通过parametr参数选择视频源，默认不使用动态彩条；FPGA首先对摄像头进行i2c初始化配置，然后采集摄像头视频；然后采集视频送入Xilinx官方的Video In To AXI4-Stream IP核实现Native视频转换到AXI4-Stream视频流；然后AXI4-Stream视频流再送入纯verilog代码实现的AXIS视频流重组模块实现信号重组，因为Aurora 64B66B发送接口不带tuser信号，所以需要将tuser嵌入到数据流中传输；然后视频流送入Xilinx官方的Aurora 64B66B IP核实现64B66B数据编码，数据以高速差分信号输出，经板载的SFP光口发送至远端节点；

视频接收端处理流程如下：

FPGA开发板2用板载的SFP光口的光纤接收视频，经SFP-RX接口输入高速差分信号再进入Xilinx官方的Aurora 64B66B IP核实现64B66B数据解码，输出AXI4-Stream视频流；AXI4-Stream视频流再送入纯verilog代码实现的AXIS视频流重组模块实现信号恢复，因为Aurora 64B66B接收接口不带tuser信号，所以需要在嵌入数据中的tuser恢复出来；然后AXI4-Stream视频流送入本博主自研的纯verilog实现的、AXI4-Stream接口的图像写缓存模块，实现视频写入DDR缓存操作；然后使用本博主自研的纯verilog实现的、AXI4-Stream接口的图像读缓存模块，实现视频从DDR读出操作；然后读出的视频送入纯verilog实现的Native视频时序模块实现视频同步；然后使用RGB转HDMI模块或者专用芯片实现RGB视频流转HDMI差分视频信号；最后用显示器显示视频即可；

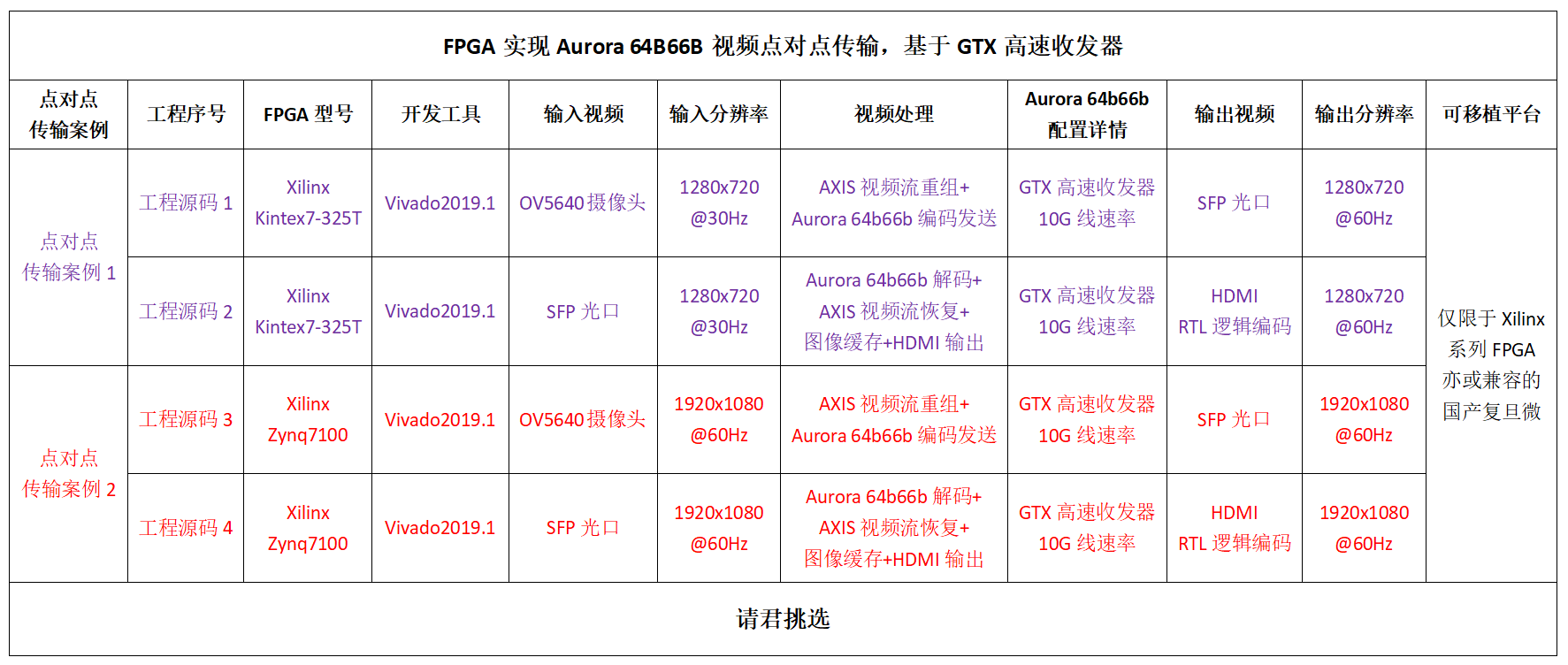

针对市场主流需求，本博客设计并提供4套工程源码，具体如下：

现对上述4套工程源码做如下解释，方便读者理解：

工程源码1：点对点传输案例1的视频发送端工程

开发板FPGA型号为Xilinx-->Kintex7--35T--xc7k325tffg676-2；此工程为点对点传输案例1的视频发送端工程，即视频Aurora 64B66B编码转SFP光口输出；FPGA开发板1的输入视频为OV5640摄像头或者动态彩条，默认使用OV5640；FPGA首先使用纯Verilog实现的i2c总线对摄像头进行初始化配置，分辨率配置为1280x720@30Hz；然后采集输入视频，将输入的两个时钟传输一个RGB565像素的视频采集为一个时钟传输一个RGB888像素的视频；然后采集视频送入Xilinx官方的Video In To AXI4-Stream IP核实现Native视频转换到AXI4-Stream视频流；然后AXI4-Stream视频流再送入纯verilog代码实现的AXIS视频流重组模块实现信号重组，因为Aurora 64B66B发送接口不带tuser信号，所以需要将tuser嵌入到数据流中传输；然后视频流送入Xilinx官方的Aurora 64B66B IP核实现64B66B数据编码，数据以高速差分信号输出，经板载的SFP光口发送至远端节点，输出分辨率为1280x720@60Hz；由此形成Sensor+64B66B编码+SFP光口的高端架构；该工程适用于视频转SFP光口光端机应用；

工程源码2：点对点传输案例1的视频接收端工程

开发板FPGA型号为Xilinx-->Kintex7--35T--xc7k325tffg676-2；此工程为点对点传输案例1的视频接收端工程，即SFP光口视频接收Aurora 64B66B解码转HDMI输出；FPGA开发板2用板载的SFP光口的光纤接收视频，经SFP-RX接口输入高速差分信号再进入Xilinx官方的Aurora 64B66B IP核实现64B66B数据解码，输出AXI4-Stream视频流；AXI4-Stream视频流再送入纯verilog代码实现的AXIS视频流重组模块实现信号恢复，因为Aurora 64B66B接收接口不带tuser信号，所以需要在嵌入数据中的tuser恢复出来；然后AXI4-Stream视频流送入本博主自研的纯verilog实现的、AXI4-Stream接口的图像写缓存模块，实现视频写入DDR缓存操作；然后使用本博主自研的纯verilog实现的、AXI4-Stream接口的图像读缓存模块，实现视频从DDR读出操作；然后读出的视频送入纯verilog实现的Native视频时序模块实现视频同步；然后使用RGB转HDMI模块或者专用芯片实现RGB视频流转HDMI差分视频信号；最后用显示器显示视频即可，输出分辨率为1280x720@60Hz；由此形成Sensor+64B66B编码+SFP光口的高端架构；该工程适用于视频转SFP光口光端机应用；

工程源码3：点对点传输案例2的视频发送端工程

开发板FPGA型号为Xilinx-->Zynq7100--xc7z100ffg900-2；此工程为点对点传输案例2的视频发送端工程，即视频Aurora 64B66B编码转SFP光口输出；FPGA开发板1的输入视频为OV5640摄像头或者动态彩条，默认使用OV5640；FPGA首先使用纯Verilog实现的i2c总线对摄像头进行初始化配置，分辨率配置为1280x720@30Hz；然后采集输入视频，将输入的两个时钟传输一个RGB565像素的视频采集为一个时钟传输一个RGB888像素的视频；然后采集视频送入Xilinx官方的Video In To AXI4-Stream IP核实现Native视频转换到AXI4-Stream视频流；然后AXI4-Stream视频流再送入纯verilog代码实现的AXIS视频流重组模块实现信号重组，因为Aurora 64B66B发送接口不带tuser信号，所以需要将tuser嵌入到数据流中传输；然后视频流送入Xilinx官方的Aurora 64B66B IP核实现64B66B数据编码，数据以高速差分信号输出，经板载的SFP光口发送至远端节点，输出分辨率为1280x720@60Hz；由此形成Sensor+64B66B编码+SFP光口的高端架构；该工程适用于视频转SFP光口光端机应用；

工程源码4：点对点传输案例2的视频接收端工程

开发板FPGA型号为Xilinx-->Zynq7100--xc7z100ffg900-2；此工程为点对点传输案例2的视频接收端工程，即SFP光口视频接收Aurora 64B66B解码转HDMI输出；FPGA开发板2用板载的SFP光口的光纤接收视频，经SFP-RX接口输入高速差分信号再进入Xilinx官方的Aurora 64B66B IP核实现64B66B数据解码，输出AXI4-Stream视频流；AXI4-Stream视频流再送入纯verilog代码实现的AXIS视频流重组模块实现信号恢复，因为Aurora 64B66B接收接口不带tuser信号，所以需要在嵌入数据中的tuser恢复出来；然后AXI4-Stream视频流送入本博主自研的纯verilog实现的、AXI4-Stream接口的图像写缓存模块，实现视频写入DDR缓存操作；然后使用本博主自研的纯verilog实现的、AXI4-Stream接口的图像读缓存模块，实现视频从DDR读出操作；然后读出的视频送入纯verilog实现的Native视频时序模块实现视频同步；然后使用RGB转HDMI模块或者专用芯片实现RGB视频流转HDMI差分视频信号；最后用显示器显示视频即可，输出分辨率为1280x720@60Hz；由此形成Sensor+64B66B编码+SFP光口的高端架构；该工程适用于视频转SFP光口光端机应用；

本博客详细描述了FPGA实现Aurora 64B66B视频点对点传输的设计方案，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做学习提升，可应用于医疗、军工等行业的高速接口或图像处理领域；

提供完整的、跑通的工程源码和技术支持；

工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网等等)，若大佬们觉得有所冒犯，请私信批评教育；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、相关方案推荐

我已有的所有工程源码总目录----方便你快速找到自己喜欢的项目

其实一直有朋友反馈，说我的博客文章太多了，乱花渐欲迷人，自己看得一头雾水，不方便快速定位找到自己想要的项目，所以本博文置顶，列出我目前已有的所有项目，并给出总目录，每个项目的文章链接，当然，本博文实时更新。。。以下是博客地址：
点击直接前往

我这里已有的 GT 高速接口解决方案

我的主页有FPGA GT 高速接口专栏，该专栏有 GTP 、 GTX 、 GTH 、 GTY 等GT 资源的视频传输例程和PCIE传输例程，其中 GTP基于A7系列FPGA开发板搭建，GTX基于K7或者ZYNQ系列FPGA开发板搭建，GTH基于KU或者V7系列FPGA开发板搭建，GTY基于KU+系列FPGA开发板搭建；以下是专栏地址：
点击直接前往

本方案在Aurora 8B10B上的应用

本方案在Aurora 8B10B上也有应用应用，可以参考我之前发布的博客，链接如下：
点击直接前往

3、工程详细设计方案

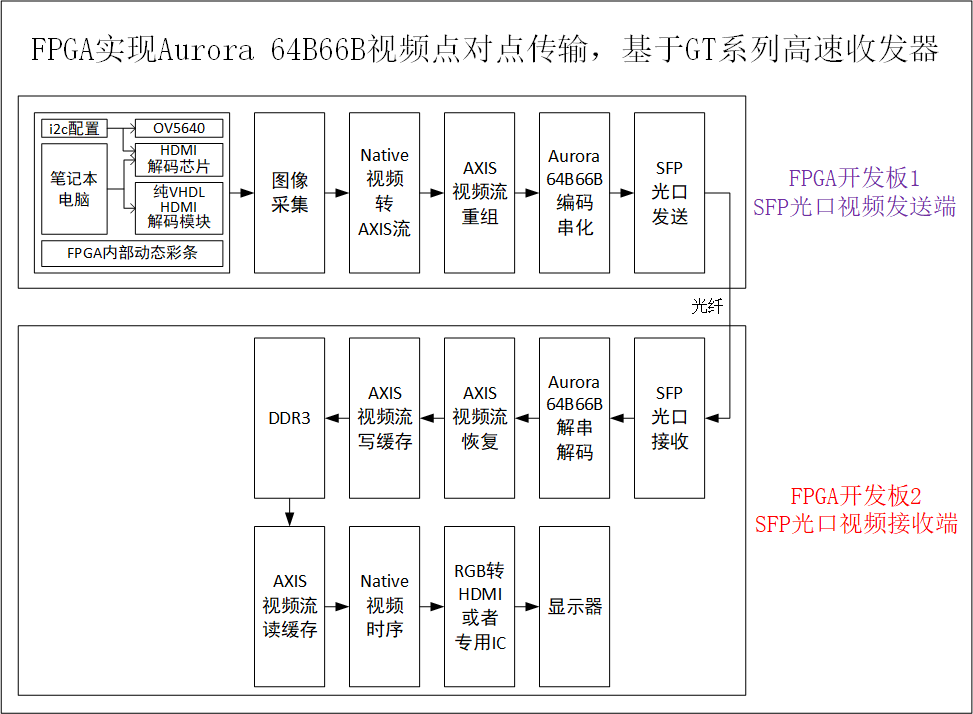

工程设计原理框图

工程设计原理框图如下：

输入Sensor之-->OV5640摄像头

此模块为点对点视频发送端工程所独有；输入Sensor是本工程的输入设备，其一为OV5640摄像头，此外本博主在工程中还设计了动态彩条模块，彩条由FPGA内部逻辑产生，且是动态移动的，完全可模拟Sensor，输入源选择Sensor还是彩条，通过Sensor模块的顶层参数配置，默认选择Sensor输入；Sensor模块如下：

SENSOR_TYPE=0；则输出OV5640摄像头采集的视频；

SENSOR_TYPE=1；则输出动态彩条的视频；

OV5640摄像头需要i2c初始化配置，本设计配置为1280x720@30Hz分辨率，本设计提供纯verilog代码实现的i2c模块实现配置功能；此外，OV5640摄像头还需要图像采集模块实现两个时钟输出一个RGB565的视频转换为一个时钟输出一个RGB888视频，本设计提供纯verilog代码实现的图像采集模块实现配置功能；动态彩条则由FPGA内部逻辑实现，由纯verilog代码编写；将OV5640摄像头配置采集和动态彩条进行代码封装，形成helai_OVsensor.v的顶层模块，整个模块代码架构如下：

Native视频转AXIS流

此模块为点对点视频发送端工程所独有；然后采集视频送入Xilinx官方的Video In To AXI4-Stream IP核实现Native视频转换到AXI4-Stream视频流；如下：

AXIS视频流重组

此模块为点对点视频发送端工程所独有；然后AXI4-Stream视频流再送入纯verilog代码实现的AXIS视频流重组模块实现信号重组，因为Aurora 8B10B发送接口不带tuser信号，所以需要将tuser嵌入到数据流中传输；将AXIS视频流重组模块直接拖入Block Design中，如下：

Aurora 64B66B视频传输传输架构

Aurora 64B66B视频传输传输架构在视频点对点传输发送端和接收端都用到了；

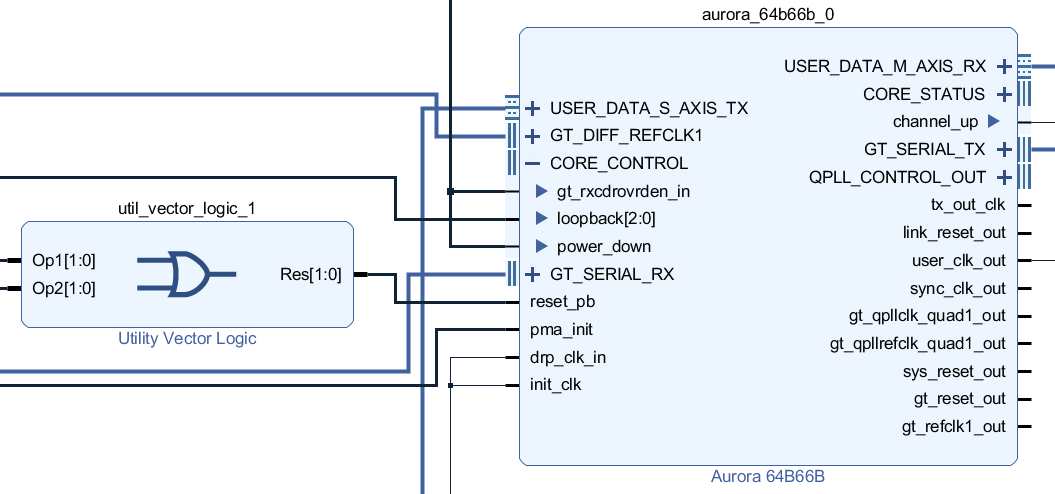

然后视频流送入Xilinx官方的Aurora 64B66B IP核实现64B66B数据编码，数据以高速差分信号输出，经板载的SFP光口进行回环传输；经SFP-RX接口输入高速差分信号再进入Xilinx官方的Aurora 64B66B IP核实现64B66B数据解码，输出AXI4-Stream视频流；本设计基于GTX高速收发器实现Aurora 64B66B图像视频传输，Aurora 64B66B在Block Design中如下：

Aurora 64B66B图像视频传输架构的核心是Aurora 64B66B IP核的例化和使用，所以本章节我们重点讲解这个IP；

Aurora 64B66BIP核简介

关于Aurora 64B66B IP核介绍最详细的肯定是Xilinx官方的《pg074_Aurora 64B/66B LogiCORE IP Product Guide》，我们以此来解读，《pg074》PDF文档我已放在了资料包里；我用到的开发板FPGA型号为Xilinx--7系列FPGA；带有多路GTX资源，每通道的收发速度为500 Mb/s到10.3125 Gb/s之间（GTX为例）。本设计使用的Aurora 64B66B IP核基于GTX高速收发器实现物理层和数据链路层；

Aurora 64B66B 基本结构

根据《pg074_Aurora 64B/66B LogiCORE IP Product Guide》，Aurora 64B66B基本结构如下：

由上图可知，Aurora 64B66B IP核由四个核心模块构成，协同实现链路初始化、数据编解码及流控制：

通道逻辑（Lane Logic）

功能：驱动每个GT收发器（GTX/GTH/GTY），初始化收发器硬件，处理64B66B编解码、错误检测（如CRC校验）

关键操作：检测控制字符（如空闲符、时钟补偿符），确保数据对齐

全局逻辑（Global Logic）

功能：管理多通道绑定（Lane Bonding），验证通道同步状态，生成随机空闲字符维持链路活性，监控所有通道的错误（如hard_err硬件错误、soft_err位错误）

错误处理：检测到严重错误时自动复位并重新初始化通道

发送用户接口（TX User Interface）

接口类型：支持AXI4-Stream帧接口（带tlast/tkeep）或流接口（简化无帧控制）

功能：将应用层数据封装为Aurora帧（添加SCP/ECP控制符），插入时钟补偿序列（每10,000字节插入12字节开销）

接收用户接口（RX User Interface）

功能：解析输入数据流，剥离SCP/ECP控制符，恢复原始数据帧并通过AXI4-Stream输出；支持流量控制（如UFC/NFC）

特点：无弹性缓冲，依赖实时流控避免溢出

用户数据接口对比

Aurora 64B66B支持帧接口 (Framing) 流接口 (Streaming)，对比如下：

Aurora 64B66B 发送流程

Aurora 64B66B用户发送数据使用帧接口（AXI4-Stream），包括以下流程：

用户发起传输

应用层置位s_axi_tx_tvalid并输出数据至s_axi_tx_tdata，同时用s_axi_tx_tlast标识帧结束，s_axi_tx_tkeep标记末尾有效字节

IP核组帧

当s_axi_tx_tready与s_axi_tx_tvalid同时有效时，IP核采样数据

组帧规则：

帧首添加2字节SCP（Start Channel Protocol）

帧尾添加2字节ECP（End Channel Protocol）

若数据字节数为奇数，末尾补PAD字符

插入控制序列

在数据间隙插入空闲字符或时钟补偿序列（CC），优先级高于数据传输

发送过程中可通过拉低s_axi_tx_tvalid暂停传输（流控）

串行化输出

数据经GT收发器进行64B66B编码，转为串行信号通过物理链路发送

使用总结

以上流程为Aurora 64B66B IP核内部实现，开发者只需了解即可，无需关心起具体实现细节，开发者只需把发送数据转换为AXI4-Stream数据流送入Aurora 64B66B用户发送接口即可；

Aurora 64B66B 接收流程

数据解析

GT收发器接收串行数据，进行字对齐和64B66B解码

通道逻辑检测并剥离SCP、ECP、PAD及空闲字符，提取有效负载

帧恢复与输出

恢复的数据通过AXI4-Stream接口输出：

m_axi_rx_tvalid标识有效数据

m_axi_rx_tlast标识帧结束

m_axi_rx_tkeep标记帧末有效字节（仅当tlast有效时）

无流控信号：接收端无tready，需应用层实时消费数据

错误检测

实时监测编解码错误（置位soft_err）或帧结构错误（如连续SCP，置位frame_err）

使用总结

以上流程为Aurora 64B66B IP核内部实现，开发者只需了解即可，无需关心起具体实现细节，开发者只需把Aurora 64B66B IP核输出的AXI4-Stream数据流送入自己的接收模块即可进行具体分析和处理；

Aurora 64B66B 时钟架构

Aurora 64B66B IP核涉及多时钟域协同，关键时钟信号如下：

时钟交互要点：

跨时钟域同步：INIT_CLK用于复位逻辑（gt_reset需同步至该时钟域），避免亚稳态

用户时钟生成：USER_CLK由GT收发器的CDR（时钟数据恢复）电路产生，确保与输入数据同步

抖动要求：参考时钟（GT_REFCLK）需满足严格抖动限制（通常<1 ps RMS），否则高线速下链路失锁

Aurora 64B66B IP核调用和使用

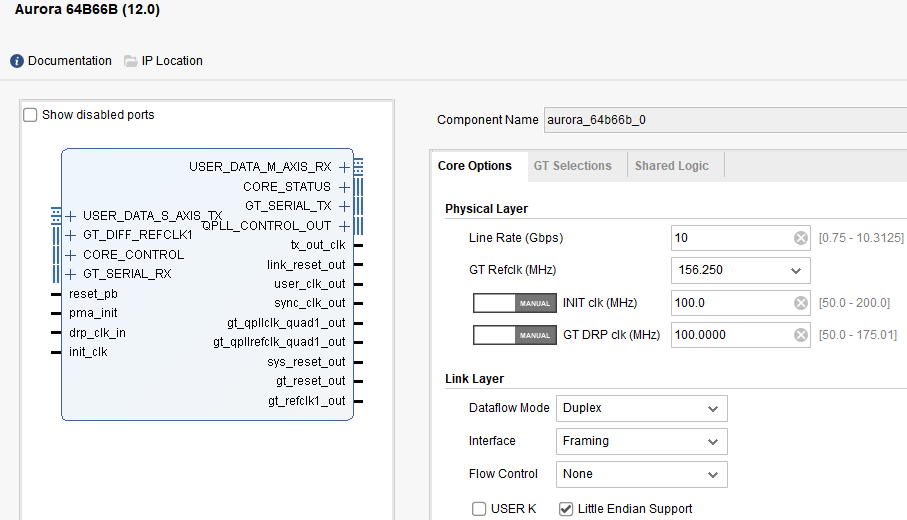

Aurora 64B66B IP核调用和使用很简单，通过vivado的UI界面即可完成，如下：

然后配置如下：

具体配置要根据自己的项目需求而定，上图只是博主的配置，仅供参考；

AXIS视频流恢复

此模块为点对点视频接收端工程所独有；AXI4-Stream视频流再送入纯verilog代码实现的AXIS视频流重组模块实现信号恢复，因为Aurora 8B10B接收接口不带tuser信号，所以需要在嵌入数据中的tuser恢复出来；将AXIS视频流恢复模块直接拖入Block Design中，如下：

AXIS视频流写缓存

此模块为点对点视频接收端工程所独有；然后AXI4-Stream视频流送入本博主自研的纯verilog实现的、AXI4-Stream接口的图像写缓存模块，实现视频写入DDR缓存操作；AXIS视频流写缓存模块代码架构如下：

AXIS视频流写缓存模块配置项如下：

AXIS视频流写缓存模块配置在Block Design中如下：

AXIS视频流读缓存

此模块为点对点视频接收端工程所独有；然后使用本博主自研的纯verilog实现的、AXI4-Stream接口的图像读缓存模块，实现视频从DDR读出操作；AXIS视频流写缓存模块代码架构如下：

AXIS视频流读缓存模块配置项如下：

AXIS视频流读缓存模块配置在Block Design中如下：

HDMI视频输出架构

此模块为点对点视频接收端工程所独有；缓存图像从DDR3读出后经过Native时序生成模块输出标准的VGA时序视频，然后经过纯verilog显示的RGB转HDMI模块输出HDMI差分视频；最后送显示器显示即可；代码例化如下：

点对点视频发送端工程源码架构

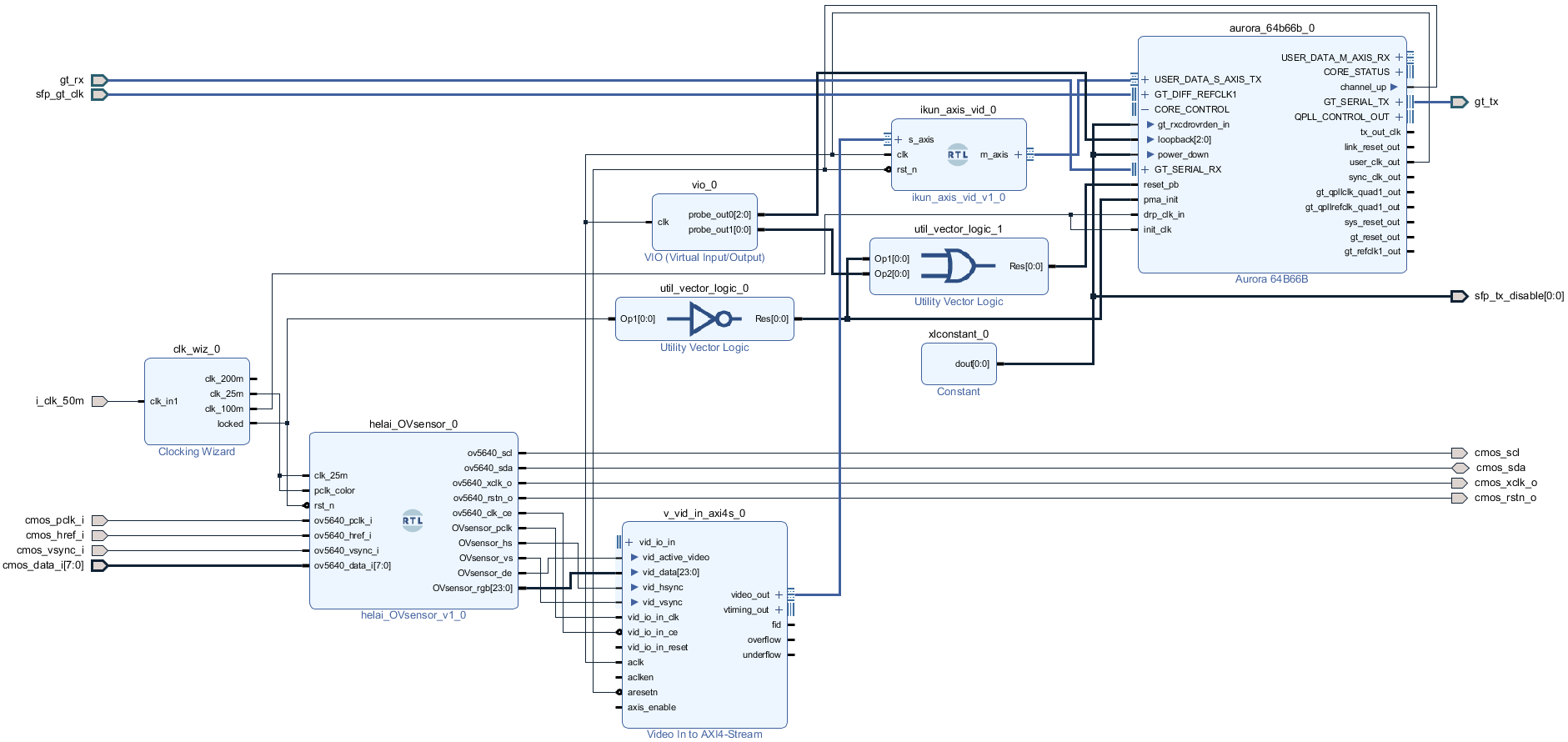

提供1套工程源码，以工程源码1为例，工程Block Design设计如下：

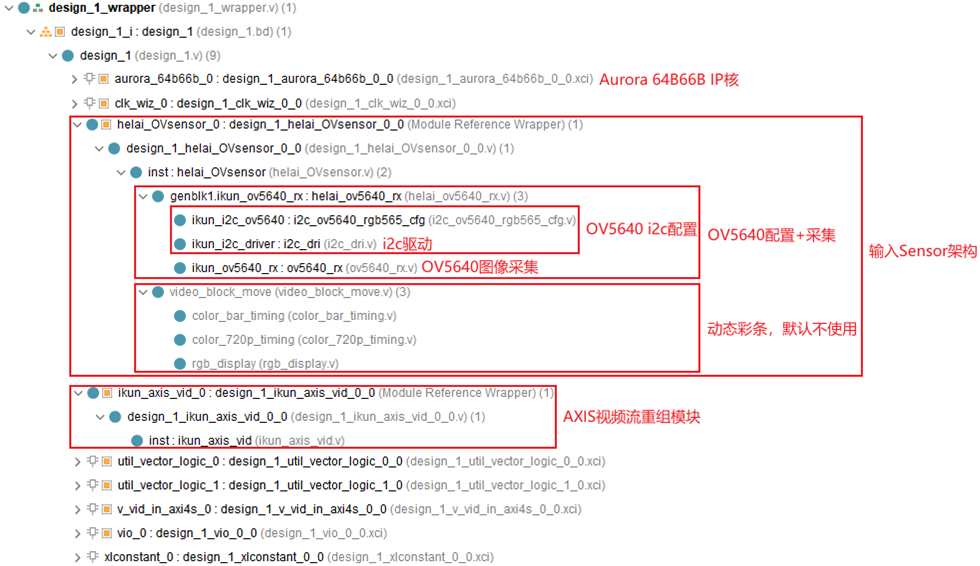

提供4套工程源码，以工程源码1为例，综合后的工程源码架构如下：

点对点视频接收端工程源码架构

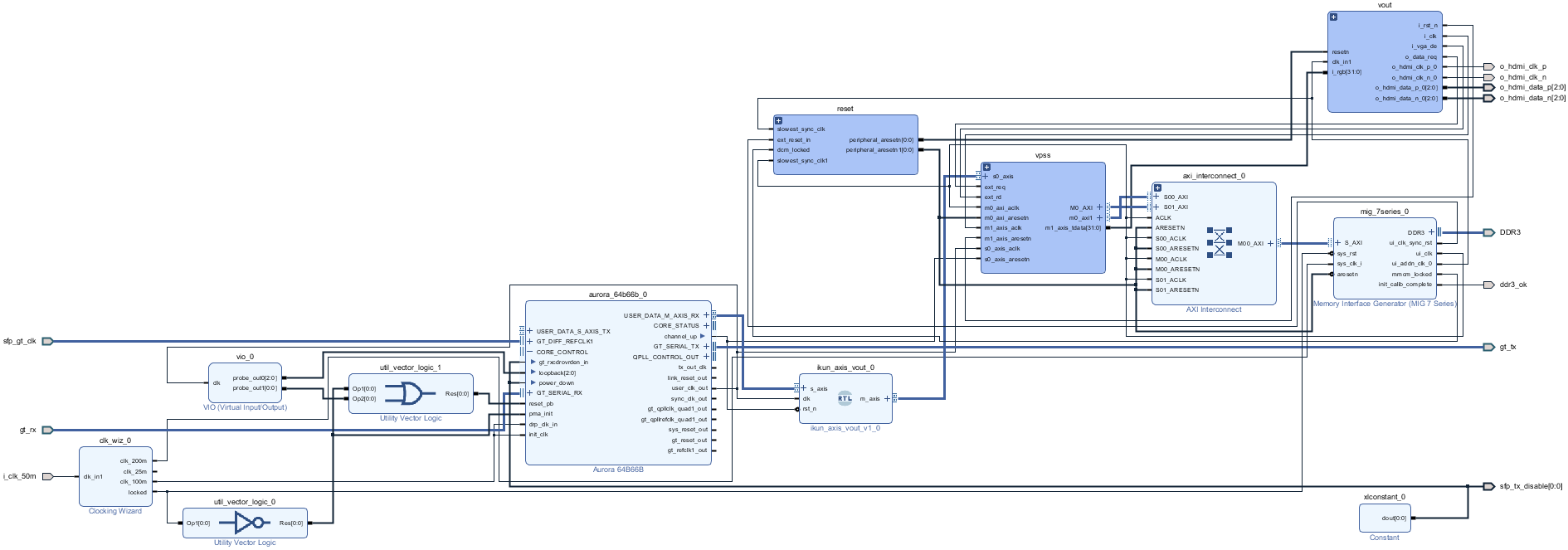

提供4套工程源码，以工程源码2为例，工程Block Design设计如下：

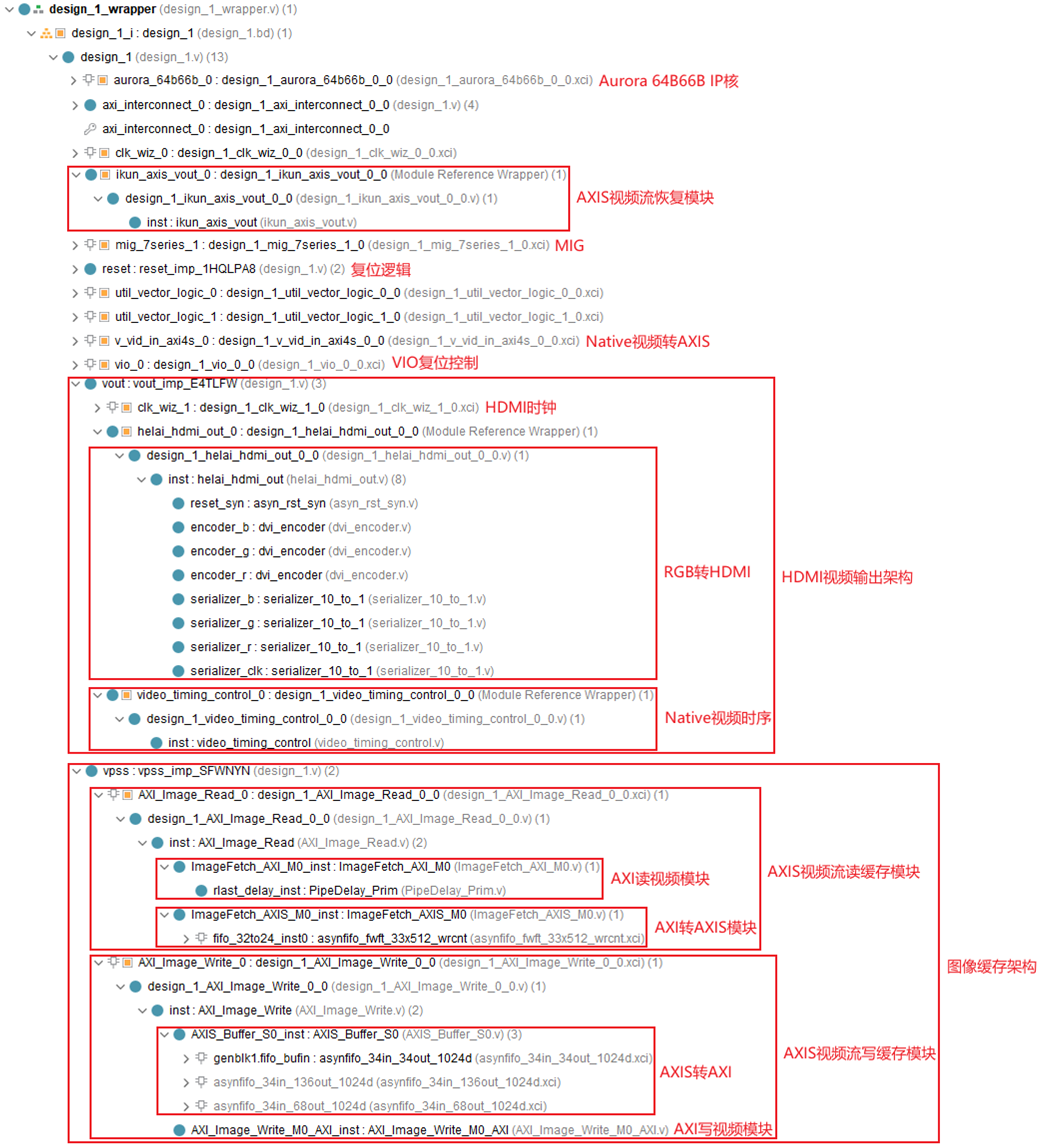

提供4套工程源码，以工程源码2为例，综合后的工程源码架构如下：

工程源码3、4使用了Zynq7100；PL端时钟由Zynq软核提供，所以需要运行运行SDK以启动Zynq，所以需要在SDK里运行一个简单的hello world程序，SDK软件代码架构如下：

4、vivado工程源码1详解-->Kintex7--325T，点对点OV5640视频转SFP光口发送

开发板FPGA型号：Kintex7--325T--xc7k325tffg676-2；

FPGA开发环境：Vivado2019.1；

输入：OV5640摄像头或动态彩条，分辨率1280x720@30Hz；

输出：SFP光口，分辨率1280x720@60Hz；

光编码方案：Xilinx Aurora 64B66B IP核；

回环光口类型：1路SFP光口；

高速收发器类型：GTX，线速率10Gbps；

Aurora 64B66B用户数据位宽：64 bit；

实现功能：FPGA实现Aurora 64B66B图像视频传输；

工程作用：此工程目的是让读者掌握FPGA实现Aurora 64B66B图像视频传输的设计能力，以便能够移植和设计自己的项目；

工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；

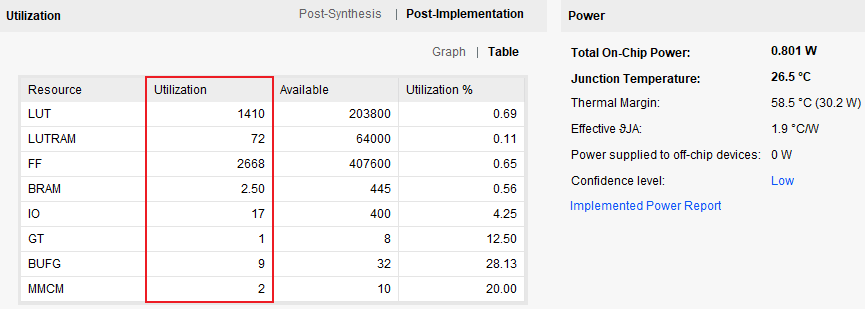

工程的资源消耗和功耗如下：

5、vivado工程源码2详解-->Kintex7--325T，点对点SFP光口接收OV5640视频转HDMI

开发板FPGA型号：Kintex7--325T--xc7k325tffg676-2；

FPGA开发环境：Vivado2019.1；

输入：SFP光口，分辨率1280x720@60Hz；

输出：HDMI，RTL逻辑编码，分辨率1280x720@60Hz；

光编码方案：Xilinx Aurora 64B66B IP核；

回环光口类型：1路SFP光口；

高速收发器类型：GTX，线速率10Gbps；

Aurora 64B66B用户数据位宽：64 bit；

实现功能：FPGA实现Aurora 64B66B图像视频传输；

工程作用：此工程目的是让读者掌握FPGA实现Aurora 64B66B图像视频传输的设计能力，以便能够移植和设计自己的项目；

工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；

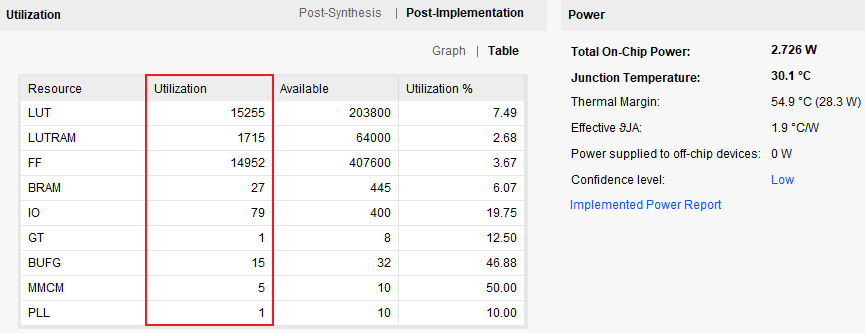

工程的资源消耗和功耗如下：

6、vivado工程源码3详解-->Zynq7100，点对点OV5640视频转SFP光口发送

开发板FPGA型号：Zynq7100--xc7z100ffg900-2；

FPGA开发环境：Vivado2019.1；

输入：OV5640摄像头或动态彩条，分辨率1280x720@30Hz；

输出：SFP光口，分辨率1280x720@60Hz；

光编码方案：Xilinx Aurora 64B66B IP核；

回环光口类型：1路SFP光口；

高速收发器类型：GTX，线速率10Gbps；

Aurora 64B66B用户数据位宽：64 bit；

实现功能：FPGA实现Aurora 64B66B图像视频传输；

工程作用：此工程目的是让读者掌握FPGA实现Aurora 64B66B图像视频传输的设计能力，以便能够移植和设计自己的项目；

工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；

工程的资源消耗和功耗如下：

7、vivado工程源码4详解-->Zynq7100，点对点SFP光口接收OV5640视频转HDMI

开发板FPGA型号：Zynq7100--xc7z100ffg900-2；

FPGA开发环境：Vivado2019.1；

输入：SFP光口，分辨率1280x720@60Hz；

输出：HDMI，RTL逻辑编码，分辨率1280x720@60Hz；

光编码方案：Xilinx Aurora 64B66B IP核；

回环光口类型：1路SFP光口；

高速收发器类型：GTX，线速率10Gbps；

Aurora 64B66B用户数据位宽：64 bit；

实现功能：FPGA实现Aurora 64B66B图像视频传输；

工程作用：此工程目的是让读者掌握FPGA实现Aurora 64B66B图像视频传输的设计能力，以便能够移植和设计自己的项目；

工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；

工程的资源消耗和功耗如下：

8、工程移植说明

vivado版本不一致处理

1：如果你的vivado版本与本工程vivado版本一致，则直接打开工程；

2：如果你的vivado版本低于本工程vivado版本，则需要打开工程后，点击文件-->另存为；但此方法并不保险，最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本；

3：如果你的vivado版本高于本工程vivado版本，解决如下：

打开工程后会发现IP都被锁住了，如下：

此时需要升级IP，操作如下：

FPGA型号不一致处理

如果你的FPGA型号与我的不一致，则需要更改FPGA型号，操作如下：


更改FPGA型号后还需要升级IP，升级IP的方法前面已经讲述了；

其他注意事项

1：由于每个板子的DDR不一定完全一样，所以MIG IP需要根据你自己的原理图进行配置，甚至可以直接删掉我这里原工程的MIG并重新添加IP，重新配置；

2：根据你自己的原理图修改引脚约束，在xdc文件中修改即可；

3：纯FPGA移植到Zynq需要在工程中添加zynq软核；

9、上板调试验证

准备工作

需要准备的器材如下：

FPGA开发板，没有开发板可以找本博提供；

SFP光模块和光纤；

我的开发板了连接如下：

Aurora 64B66B 视频点对点传输效果演示

Aurora 64B66B光口视频点对点传输效果演示如下：

FPGA实现Aurora 64B66B图像视频传输

10、工程代码的获取

代码太大，无法邮箱发送，以某度网盘链接方式发送，

资料获取方式：文章末尾的V名片。

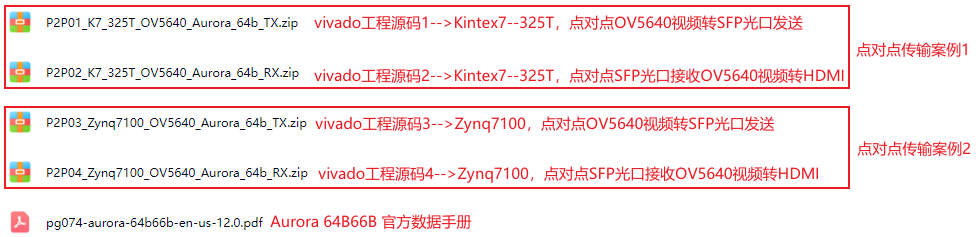

网盘资料如下：
