基于Flask的共享单车需求数据可视化分析系统
本文详细介绍了一个基于Flask框架开发的共享单车需求数据可视化分析系统，该系统集成了用户管理、数据分析和多维度可视化展示功能，为共享单车运营决策提供数据支撑。
📋 目录
🎯 项目概述
项目背景
随着共享经济的快速发展，共享单车已成为城市出行的重要组成部分。为了更好地理解用户需求模式、优化车辆调度策略、提升运营效率，开发一个数据可视化分析系统显得尤为重要。（项目源码获取见博客底部）
项目目标
- 构建完整的用户管理系统，支持用户注册、登录、权限管理
- 实现多维度数据分析，包括时间、天气、季节等影响因素
- 提供直观的数据可视化界面，支持多种图表类型
- 建立可扩展的系统架构，便于后续功能扩展
应用场景
- 共享单车运营商的日常运营分析
- 城市交通规划部门的数据参考
- 学术研究的数据分析平台
- 商业决策的数据支撑工具

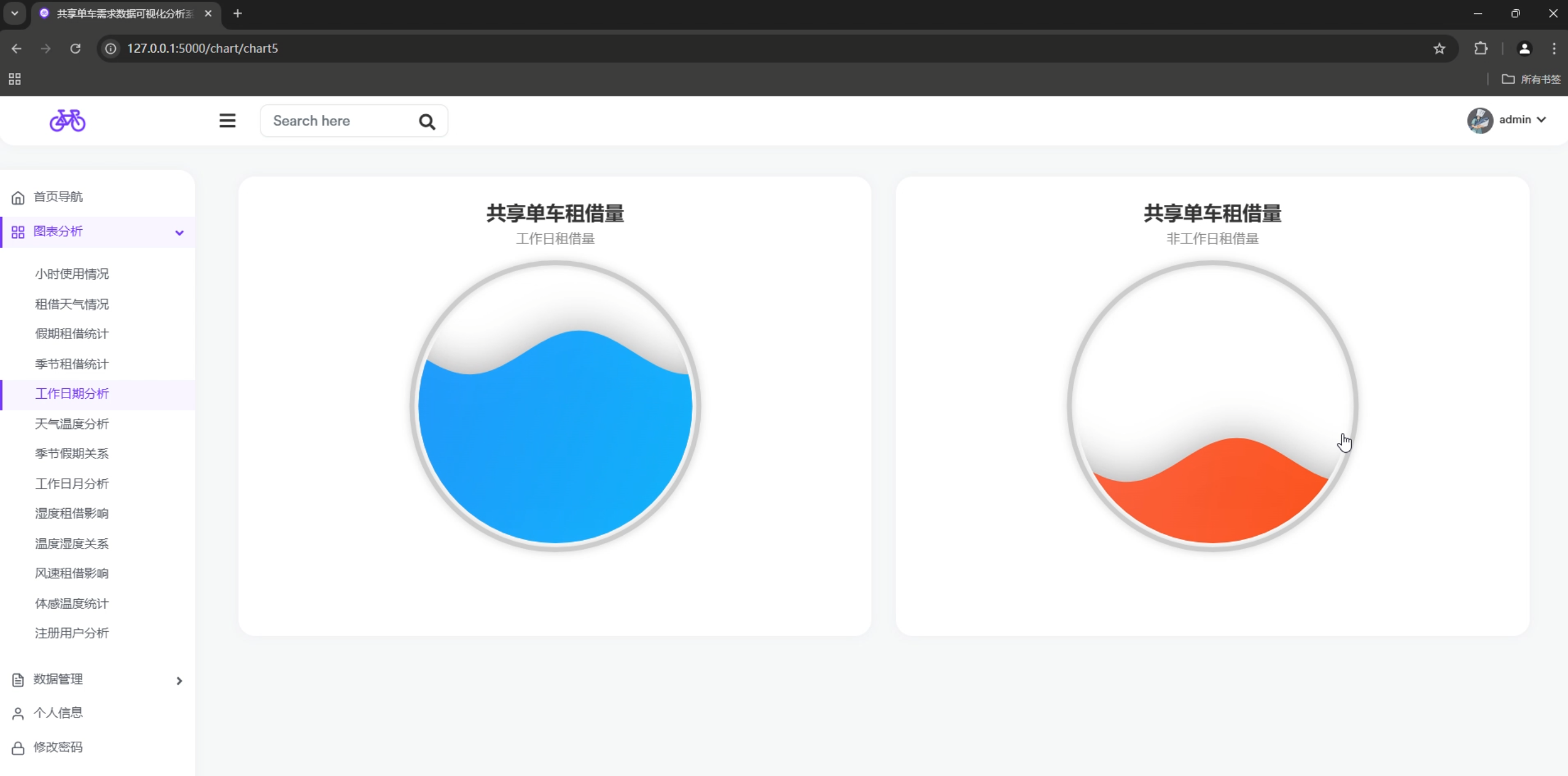

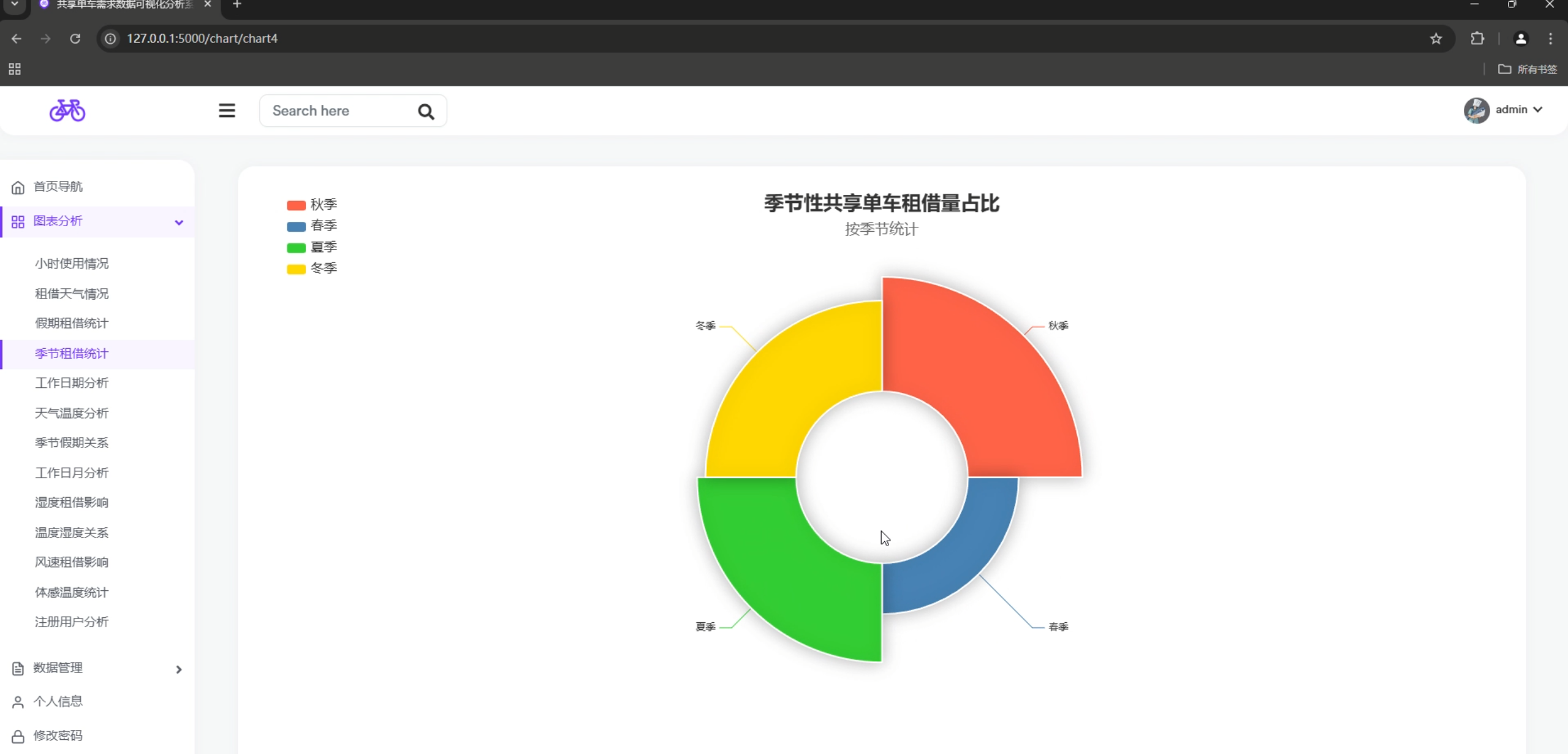

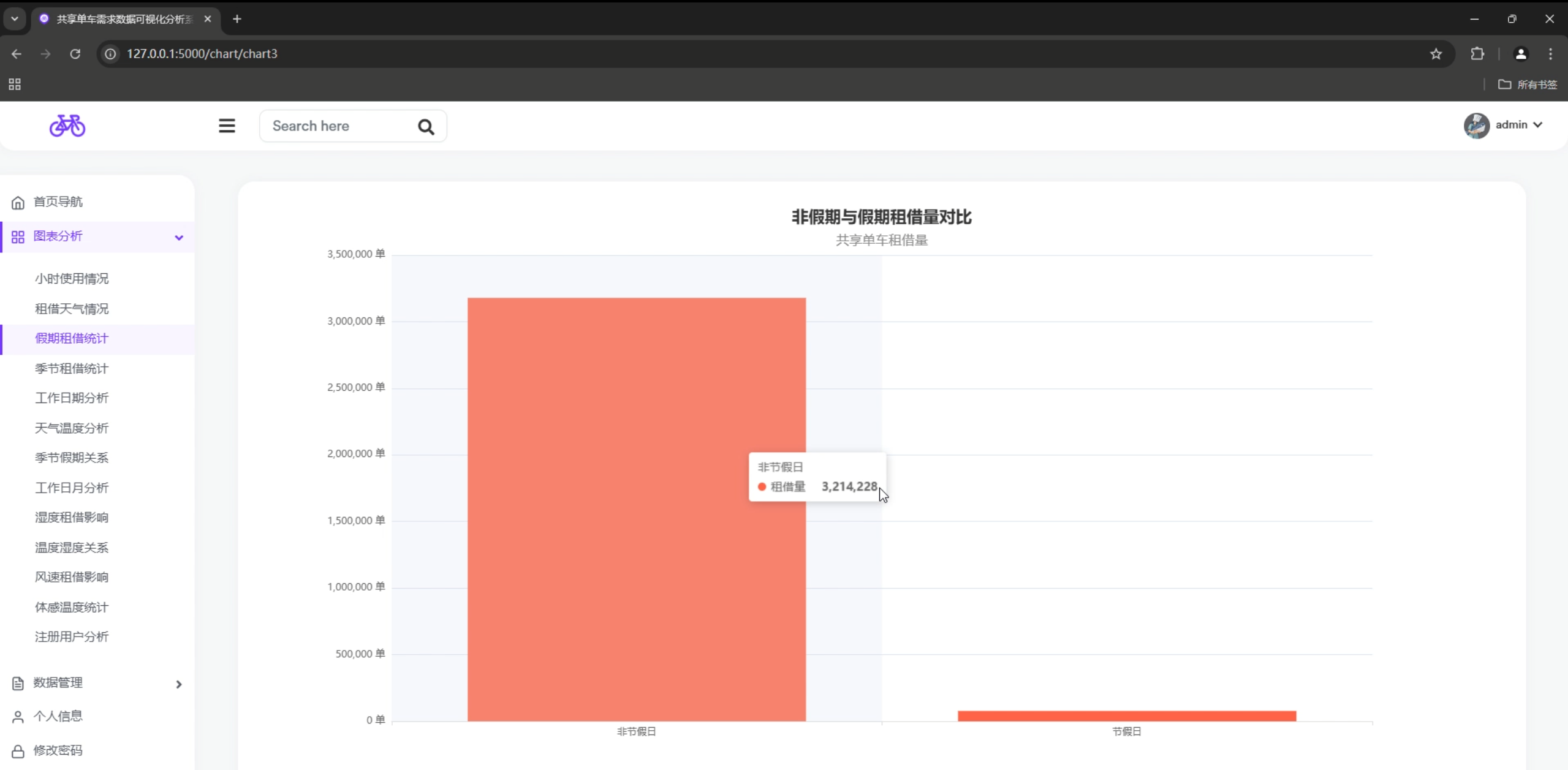

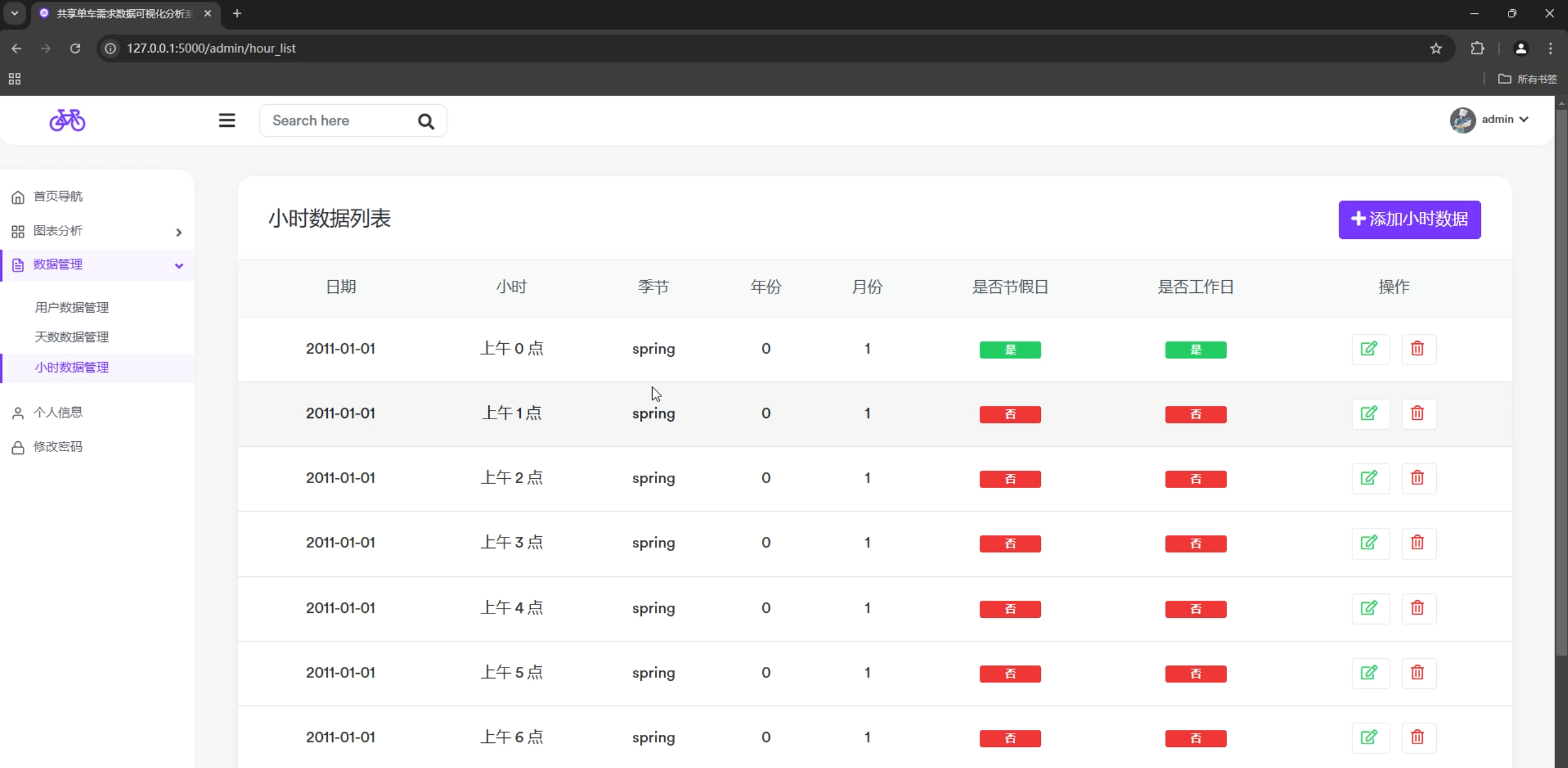

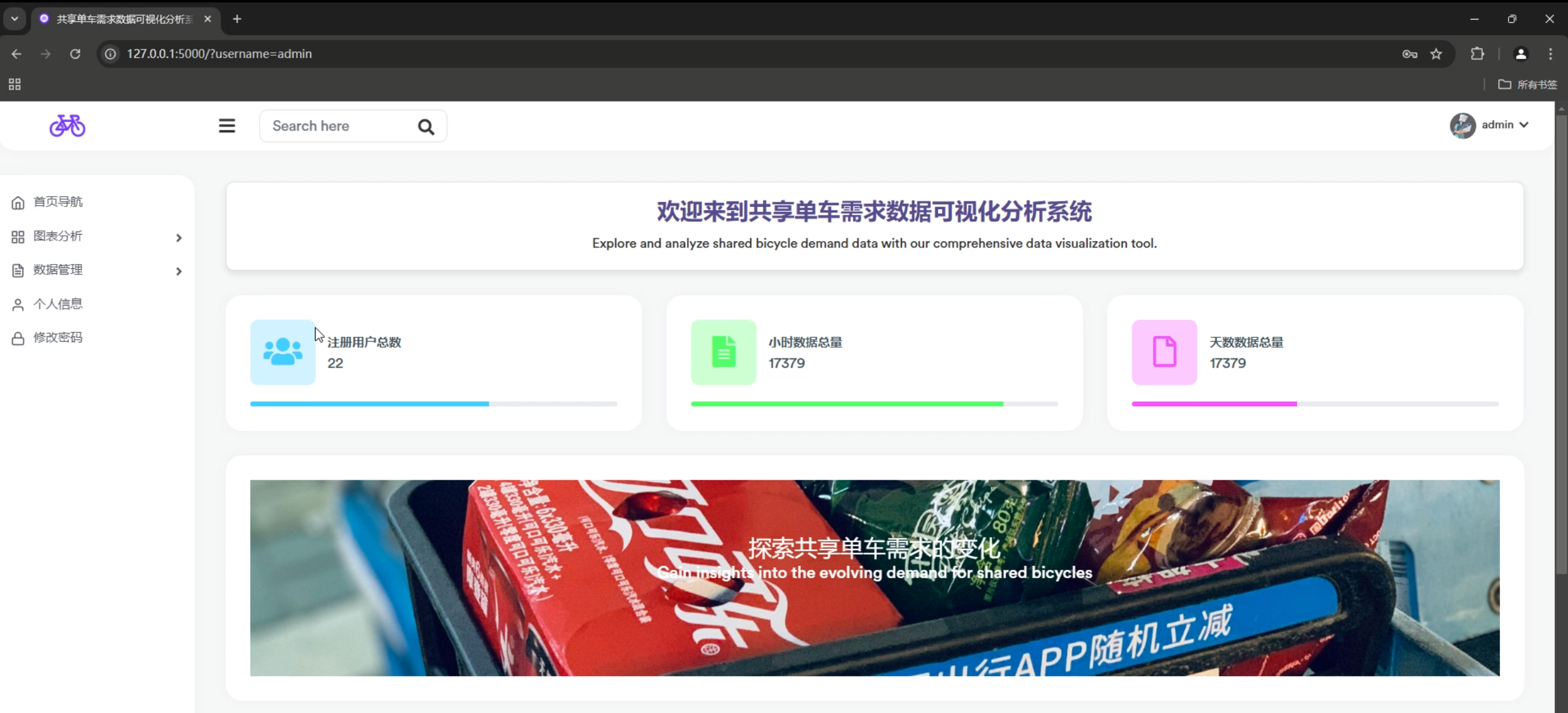

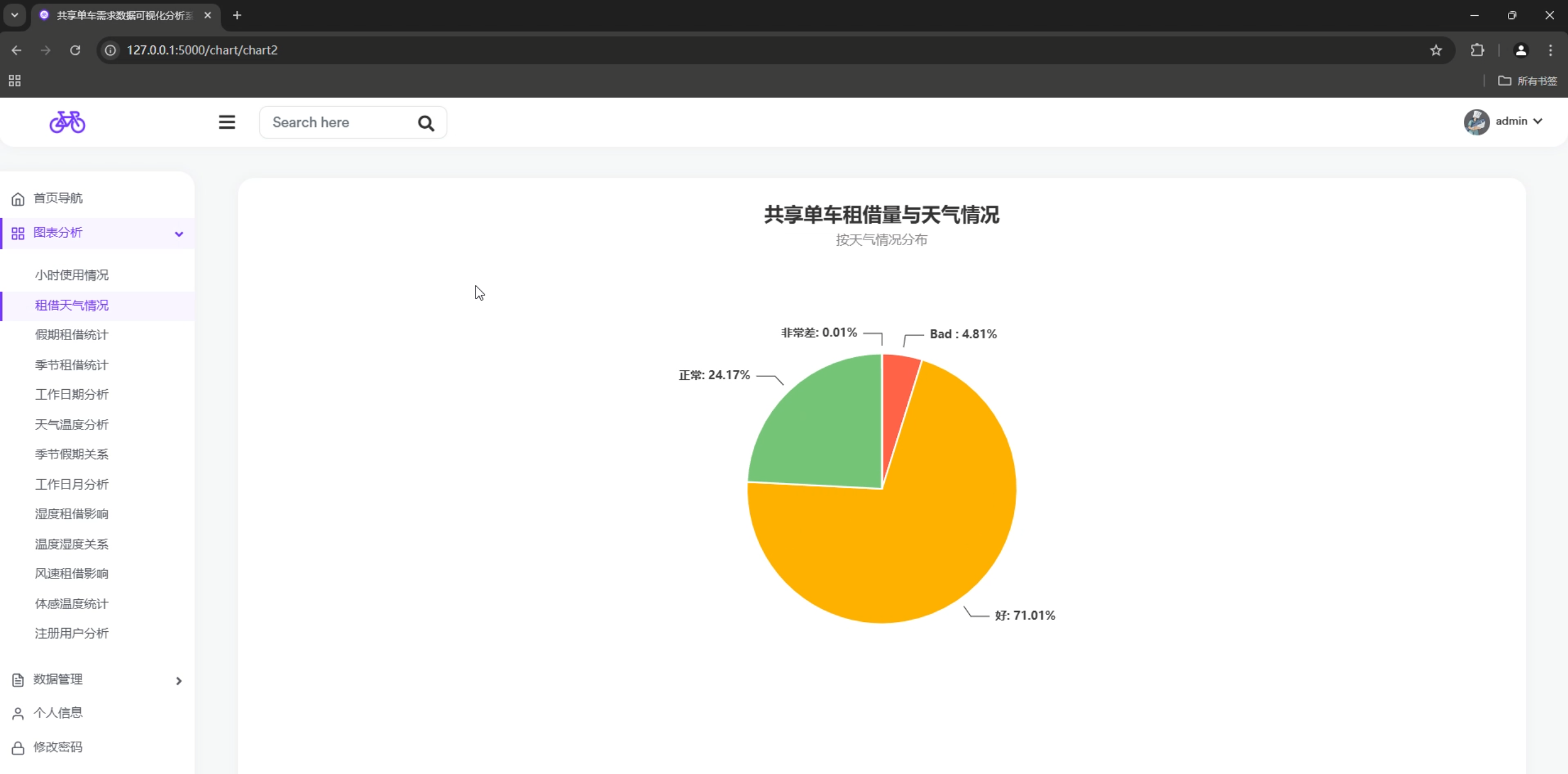

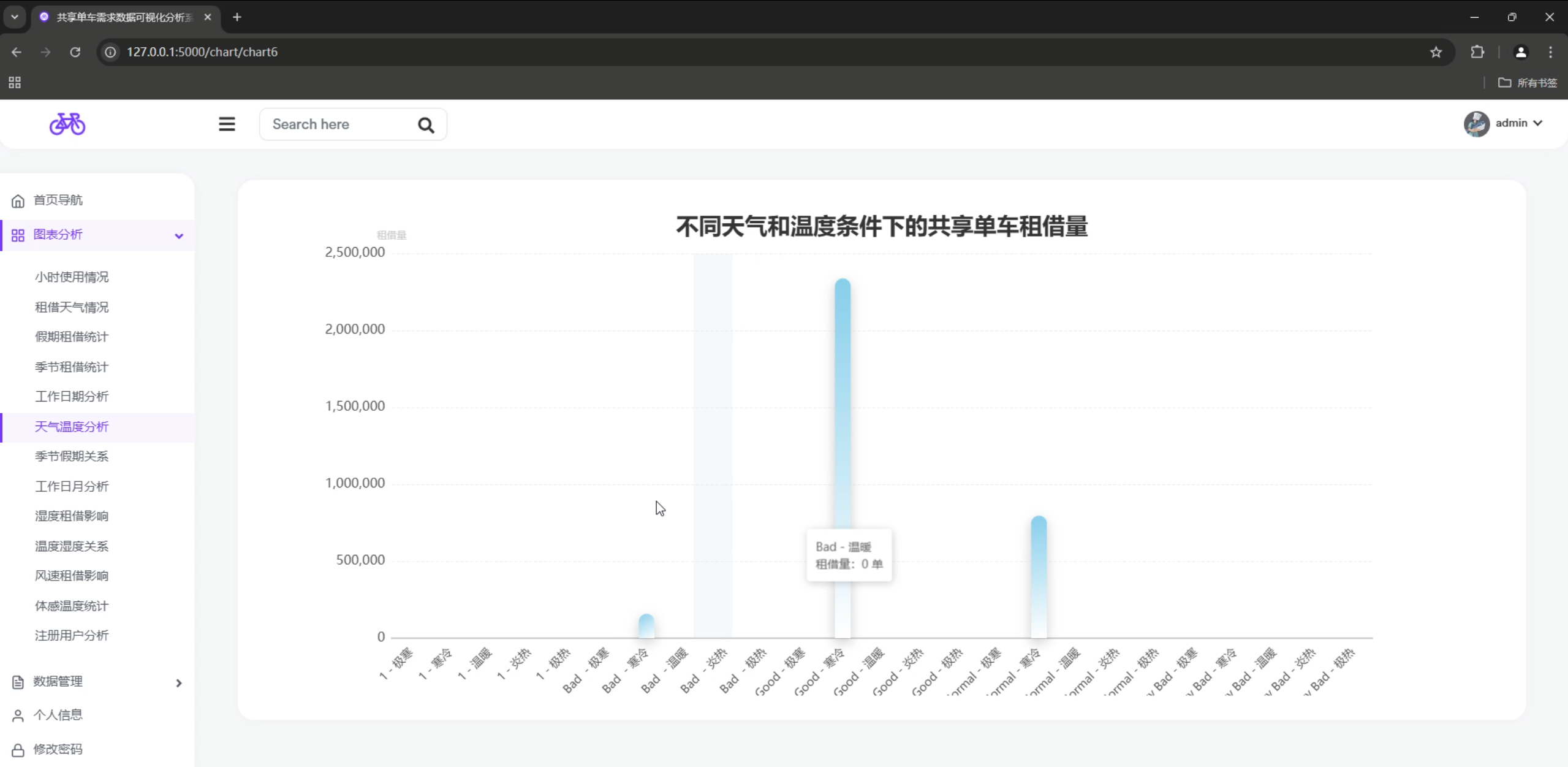

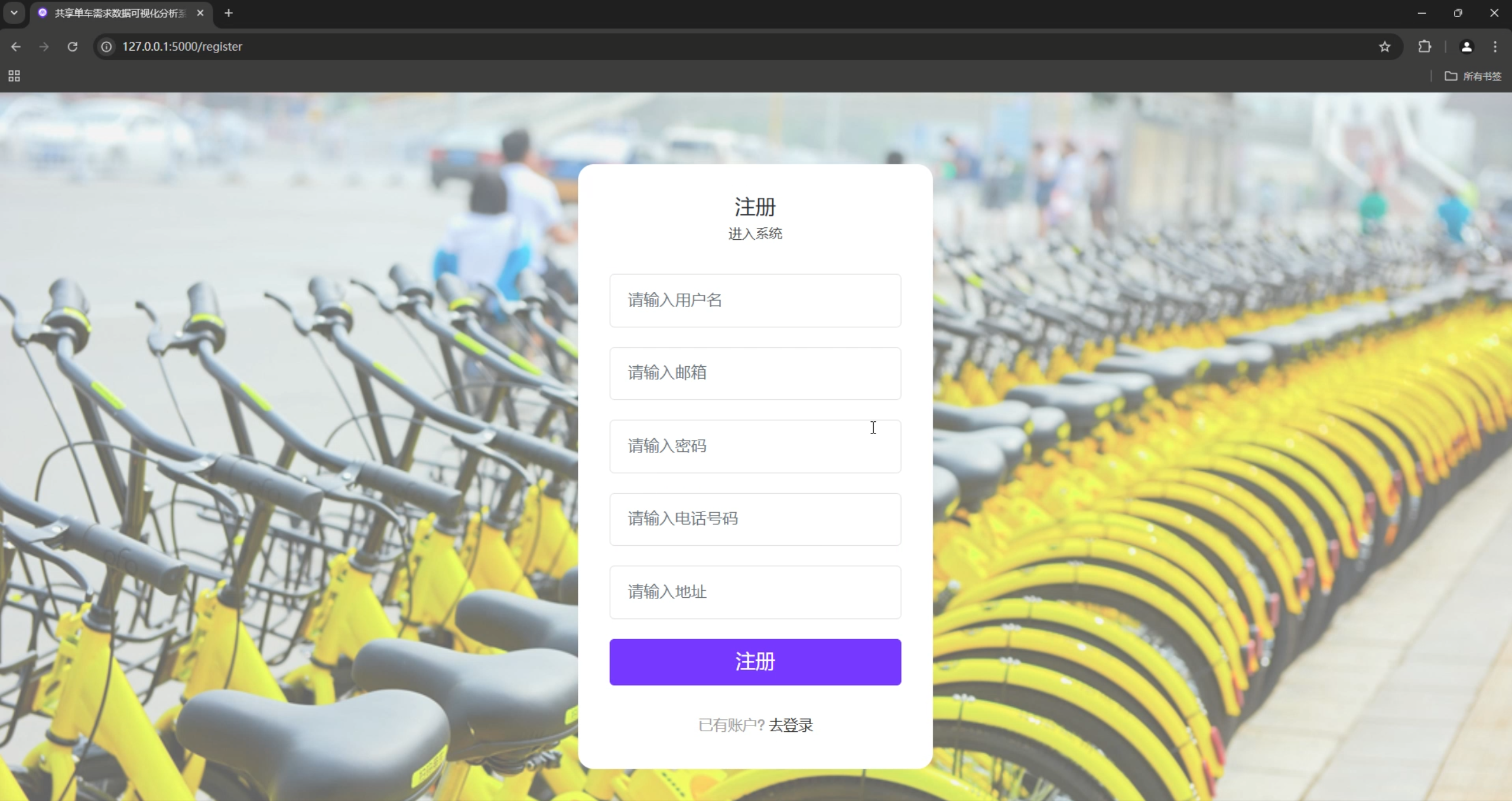

项目演示
🏗️ 技术架构
技术栈
- 后端框架: Flask 3.0.0
- 数据库: MySQL + SQLAlchemy 3.0.3
- 前端技术: HTML5 + CSS3 + JavaScript
- 图表库: ECharts + ApexCharts
- UI框架: Bootstrap 5
- 数据处理: Pandas 1.1.5
- 用户认证: Flask-Bcrypt
- 跨域支持: Flask-CORS
系统架构图
┌─────────────────┐ ┌─────────────────┐ ┌─────────────────┐
│ 前端界面层 │ │ 业务逻辑层 │ │ 数据存储层 │
│ │ │ │ │ │
│ HTML/CSS/JS │◄──►│ Flask路由 │◄──►│ MySQL数据库 │
│ Bootstrap │ │ 业务处理 │ │ SQLAlchemy │
│ ECharts │ │ 数据分析 │ │ 数据模型 │
└─────────────────┘ └─────────────────┘ └─────────────────┘目录结构
code/
├── app.py # 主应用入口
├── config.py # 配置文件
├── models.py # 数据模型定义
├── ext.py # 扩展初始化
├── manage.py # 管理脚本
├── dependency.txt # 依赖包列表
├── blueprints/ # 蓝图模块
│ ├── admin.py # 管理员功能
│ ├── chart.py # 图表展示
│ └── index.py # 首页功能
├── model/ # 业务逻辑模型
│ ├── check_login.py # 登录验证
│ └── check_regist.py # 注册验证
├── templates/ # 模板文件
│ ├── base.html # 基础模板
│ ├── login.html # 登录页面
│ ├── register.html # 注册页面
│ └── chart*.html # 各种图表页面
├── static/ # 静态资源
│ ├── assets/ # 第三方资源
│ ├── css/ # 样式文件
│ ├── js/ # JavaScript文件
│ └── image/ # 图片资源
└── util/ # 工具模块
├── analyze.py # 数据分析
├── clean.py # 数据清洗
└── save.py # 数据保存🚀 系统功能
用户管理模块
- 用户注册: 支持用户名、密码、邮箱、电话、地址等信息注册

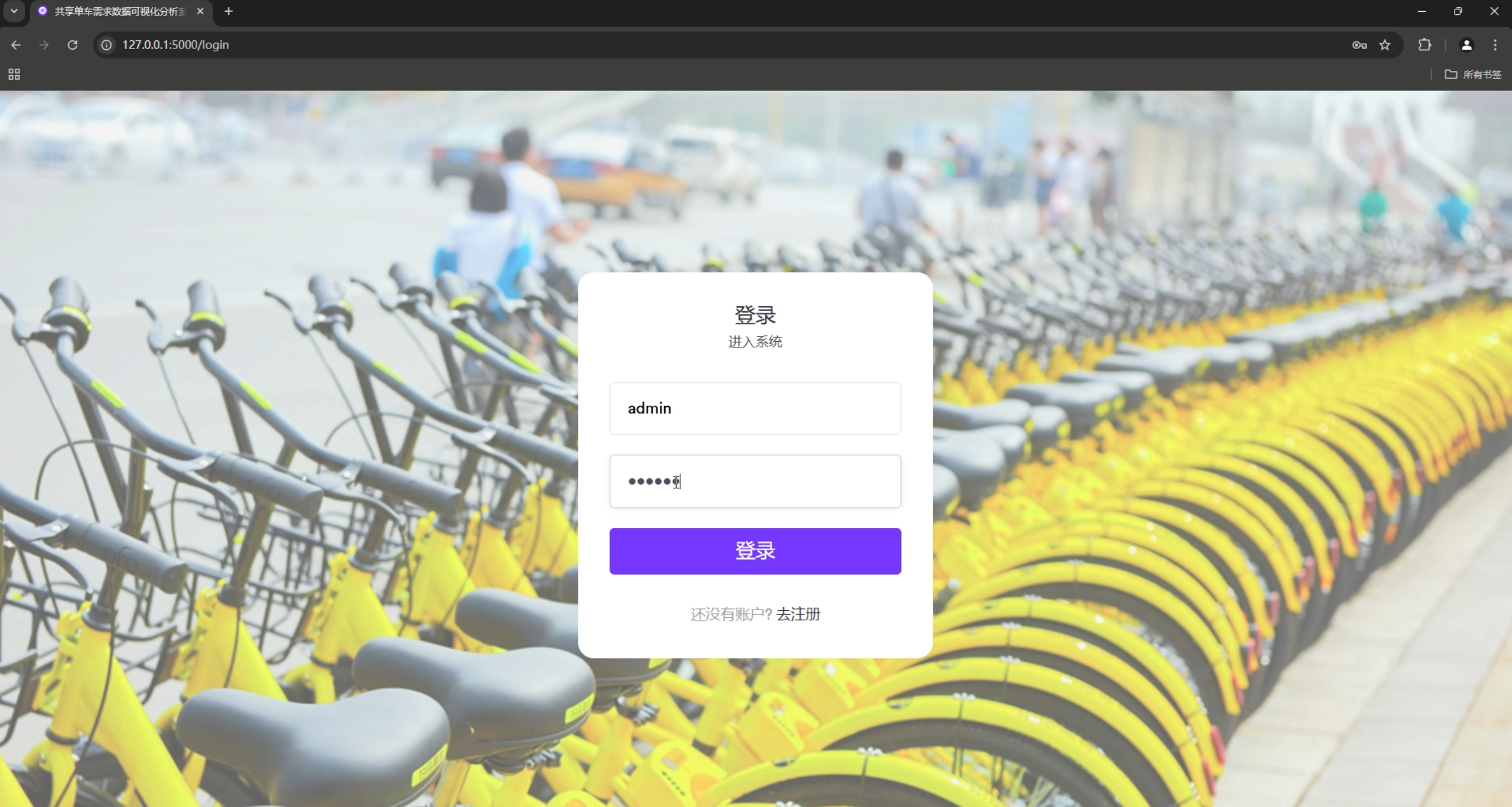

- 用户登录: 安全的密码验证和会话管理

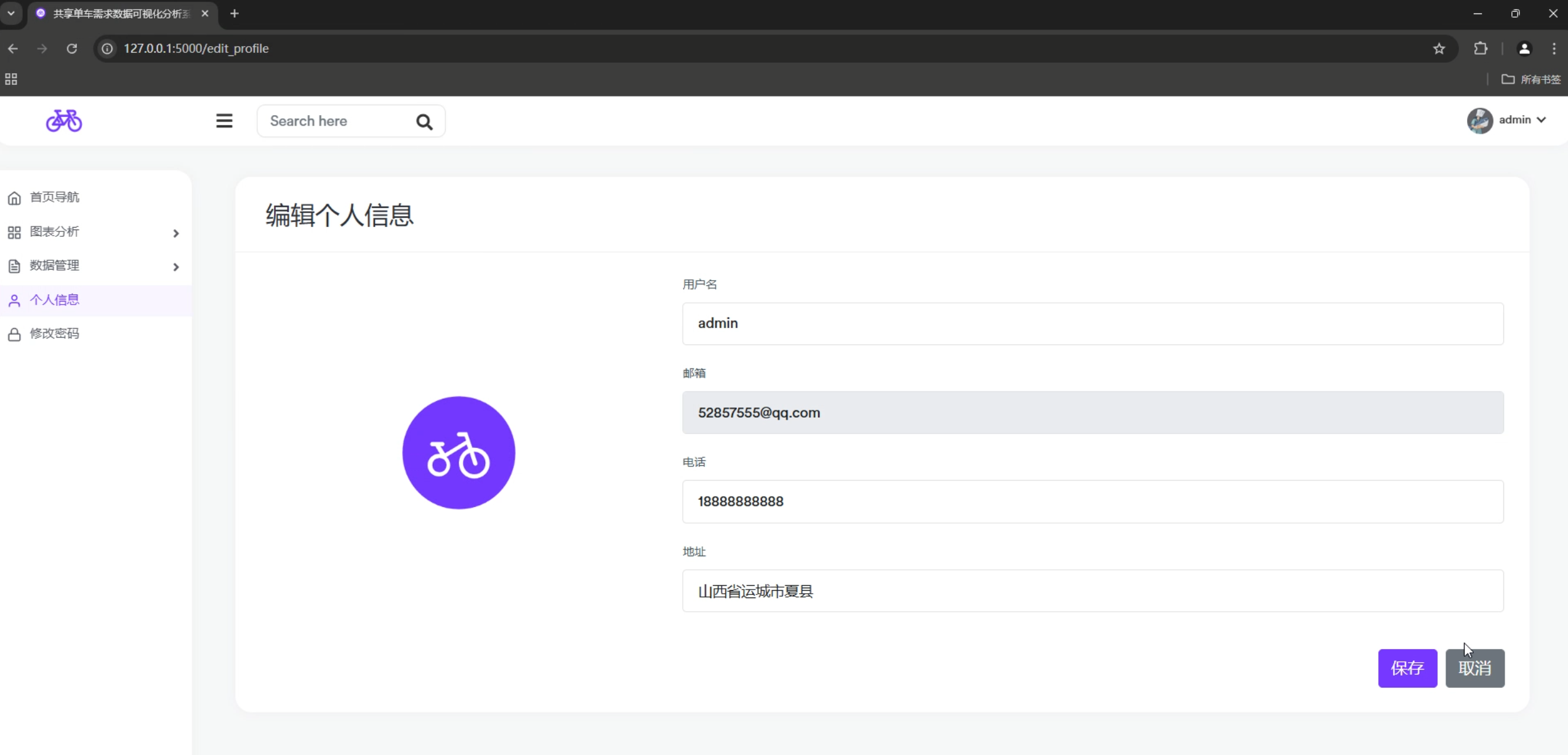

- 个人资料: 支持头像上传和个人信息编辑

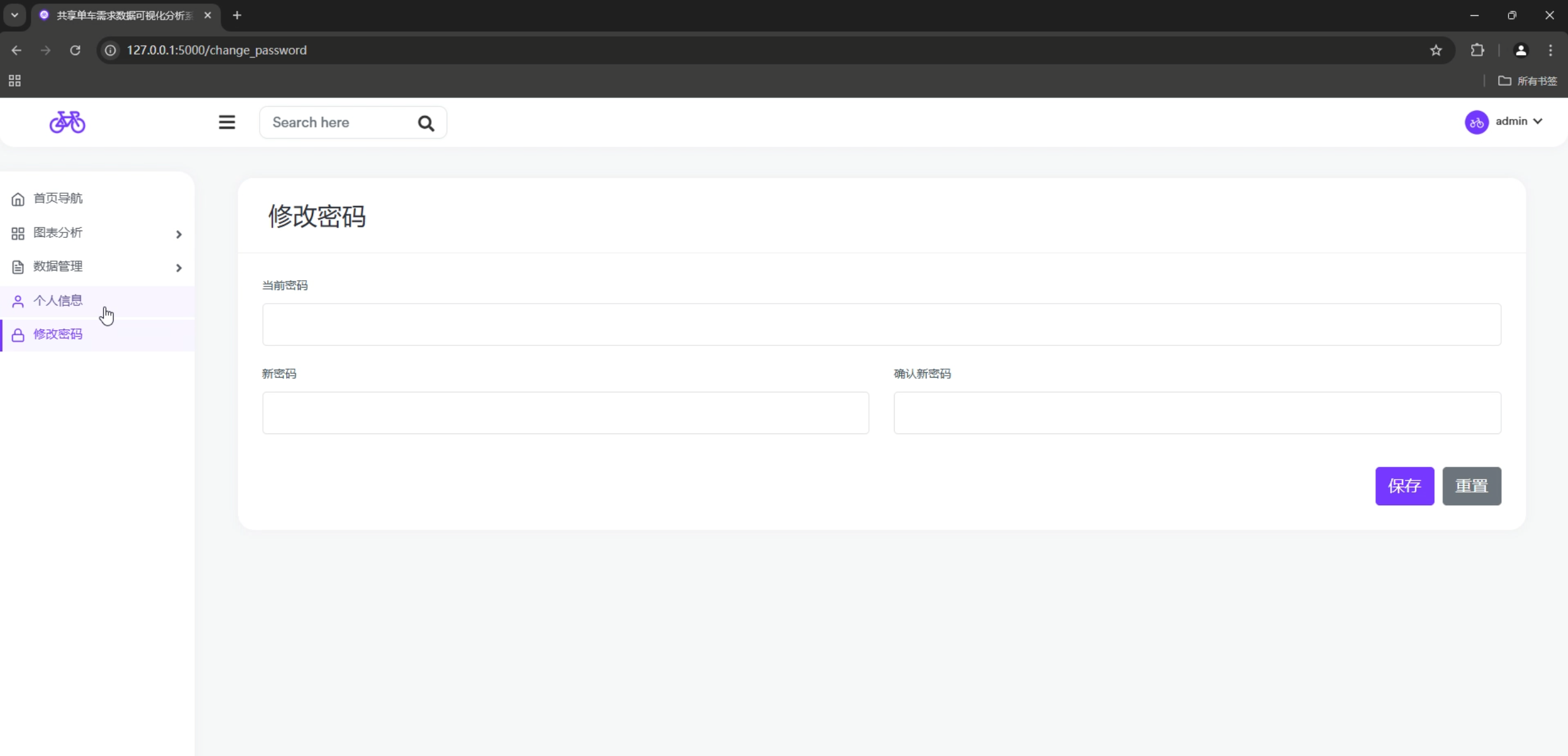

- 密码修改: 安全的密码更新机制
- 权限控制: 基于会话的访问控制
数据分析模块
- 时间维度分析: 按小时、天、月、季节等时间单位分析
- 天气影响分析: 不同天气条件下的使用量统计
- 用户类型分析: 注册用户与非注册用户的使用对比
- 环境因素分析: 温度、湿度、风速等环境因素的影响
可视化展示模块
- 折线图: 展示时间序列数据变化趋势

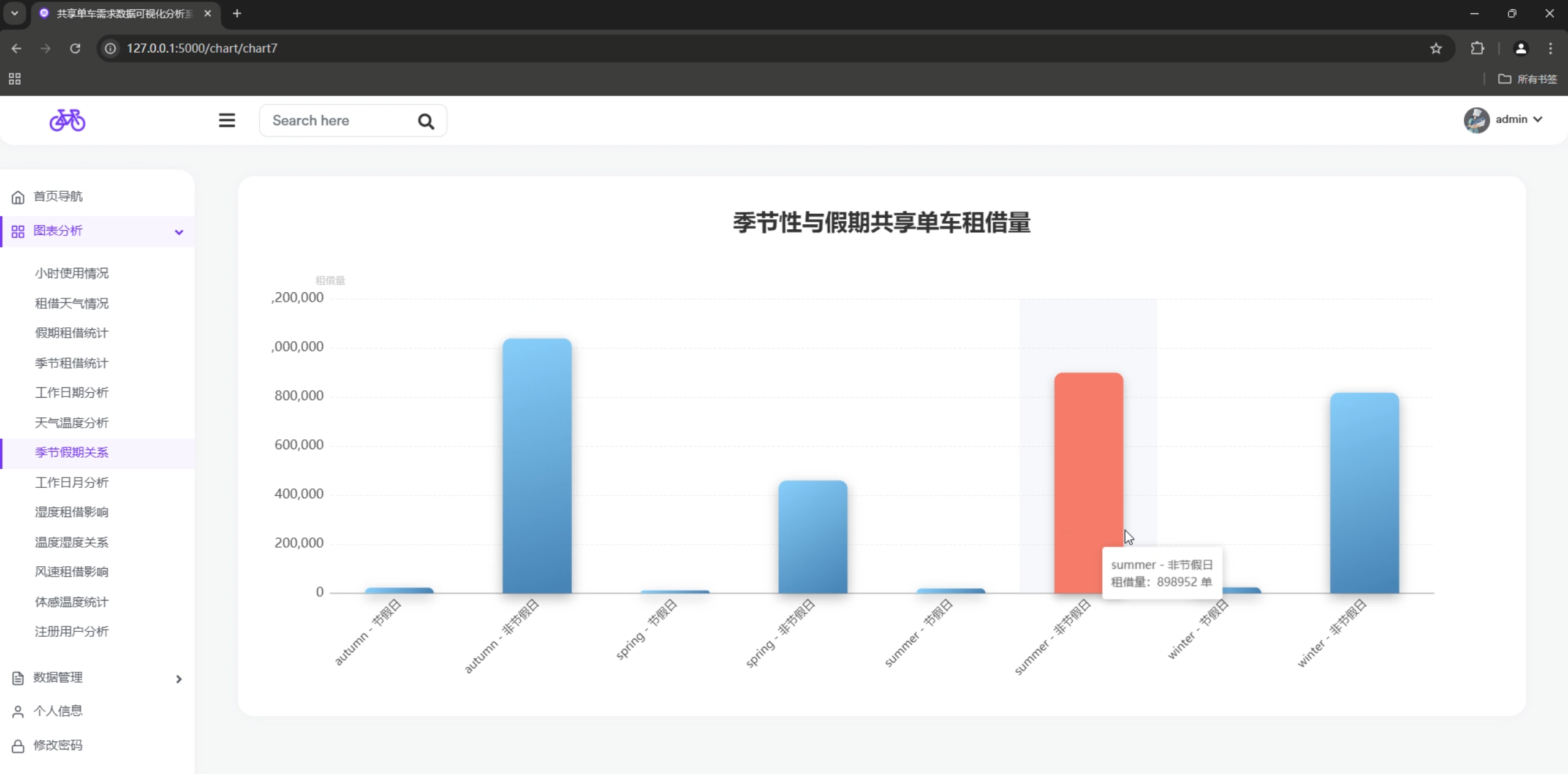

- 柱状图: 对比不同类别数据
- 饼图: 展示数据占比分布
- 散点图: 分析多变量关系
- 热力图: 展示时间-使用量关系
💻 核心代码分析
主应用入口 (app.py)
python
import os
from flask import Flask, redirect, render_template, url_for, request, session
from flask_bcrypt import check_password_hash
from flask_cors import CORS
from werkzeug.security import generate_password_hash
from werkzeug.utils import secure_filename
import config
from blueprints.admin import bp as admin_bp
from blueprints.chart import bp as chart_bp
from blueprints.index import bp as index_bp
from ext import db
from model.check_login import is_existed, exist_user, is_null
from model.check_regist import add_user
from models import User
app = Flask(__name__)
CORS(app)
app.config.from_object(config)
db.init_app(app)
app.secret_key = 'your_secret_key'
# 注册蓝图
app.register_blueprint(index_bp)
app.register_blueprint(chart_bp)
app.register_blueprint(admin_bp)关键特性:
- 使用蓝图模式组织代码结构
- 集成CORS支持跨域请求
- 配置数据库连接和会话管理
- 模块化的路由组织
数据模型设计 (models.py)
python
from ext import db
class User(db.Model):
__tablename__ = "user"
id = db.Column("id", db.Integer, primary_key=True)
username = db.Column(db.String(255), nullable=False, unique=True)
password = db.Column(db.String(255), nullable=False)
email = db.Column(db.String(255), nullable=False, unique=True)
phone = db.Column(db.String(20), nullable=False)
address = db.Column(db.String(255), nullable=False)
profile_picture = db.Column(db.String(255), nullable=True)
class Hour(db.Model):
__tablename__ = "hour"
id = db.Column("id", db.Integer, primary_key=True)
dteday = db.Column(db.Date, nullable=False, comment="日期")
season = db.Column(db.String(10), nullable=False, comment="季节")
yr = db.Column(db.Integer, nullable=False, comment="年份")
mnth = db.Column(db.Integer, nullable=False, comment="月份")
hr = db.Column(db.Integer, nullable=False, comment="小时")
holiday = db.Column(db.Boolean, nullable=False, comment="是否节假日")
weekday = db.Column(db.Integer, nullable=False, comment="星期几")
workingday = db.Column(db.Boolean, nullable=False, comment="是否工作日")
weathersit = db.Column(db.String(10), nullable=False, comment="天气情况")
temp = db.Column(db.Float, nullable=False, comment="温度")
atemp = db.Column(db.Float, nullable=False, comment="体感温度")
hum = db.Column(db.Float, nullable=False, comment="湿度")
windspeed = db.Column(db.Float, nullable=False, comment="风速")
casual = db.Column(db.Integer, nullable=False, comment="非注册用户骑行量")
registered = db.Column(db.Integer, nullable=False, comment="注册用户骑行量")
cnt = db.Column(db.Integer, nullable=False, comment="总骑行量")设计亮点:
- 完整的数据字段定义，包含详细注释
- 支持多种数据类型和约束条件
- 合理的表结构设计，便于数据分析
数据分析核心 (util/analyze.py)
python
from collections import Counter
import jieba
import pandas as pd
from sqlalchemy import func, case
from models import *
def get_hourly_bike_usage():
"""
查询每小时的共享单车使用情况，按小时统计租借数量。
"""
# 查询每小时的租借数量
results = Hour.query.with_entities(
Hour.hr,
func.sum(Hour.cnt).label('total_bikes')
).group_by(Hour.hr).order_by(Hour.hr).all()
# 如果查询结果为空，返回空字典
if not results:
return {'x_data': [], 'y_data': []}
# 将查询结果转换为 DataFrame
df = pd.DataFrame(results, columns=['hour', 'total_bikes'])
# 提取x轴数据（小时）和y轴数据（租借数量）
x_data = df['hour'].tolist()
y_data = df['total_bikes'].tolist()
return {'x_data': x_data, 'y_data': y_data}
def get_bike_usage_by_weather():
"""
查询不同天气情况下的共享单车租借数量，按天气情况统计。
"""
results = Hour.query.with_entities(
Hour.weathersit,
func.sum(Hour.cnt).label('total_bikes')
).group_by(Hour.weathersit).order_by(Hour.weathersit).all()
if not results:
return {'x_data': [], 'y_data': []}
df = pd.DataFrame(results, columns=['weather', 'total_bikes'])
x_data = df['weather'].tolist()
y_data = df['total_bikes'].tolist()
return {'x_data': x_data, 'y_data': y_data}核心功能:
- 使用SQLAlchemy ORM进行数据查询
- 支持复杂的分组和聚合操作
- 数据格式标准化，便于前端展示
- 异常处理，确保系统稳定性
图表路由控制 (blueprints/chart.py)
python
from flask import Blueprint, session, render_template, redirect, url_for
from util.analyze import *
bp = Blueprint("chart", __name__, url_prefix="/chart")
@bp.route('/')
def index():
username = session.get('username')
user = User.query.filter_by(username=username).first()
user_count = User.query.count()
hour_count = Hour.query.count()
day_count = Day.query.count()
if username:
return render_template('index.html',
username=username,
user=user,
user_count=user_count,
hour_count=hour_count,
day_count=day_count)
else:
return redirect(url_for('login'))
@bp.route("/chart1")
def chart1():
username = session.get('username')
user = User.query.filter_by(username=username).first()
if username:
data1 = get_hourly_bike_usage()
return render_template("chart1.html",
username=username,
data1=data1,
user=user)
else:
return redirect(url_for('chart.index'))架构优势:
- 蓝图模式实现模块化路由管理
- 统一的用户认证和权限控制
- 数据与视图分离，便于维护
📊 数据模型设计
数据库设计原则
- 规范化设计: 避免数据冗余，确保数据一致性
- 性能优化: 合理设计索引，优化查询性能
- 扩展性: 预留字段，支持未来功能扩展
- 可读性: 清晰的字段命名和注释
核心数据表
用户表 (user)
- 存储用户基本信息
- 支持头像上传和个人资料管理
- 唯一性约束确保数据完整性
小时数据表 (hour)
- 记录每小时的使用数据
- 包含时间、环境、使用量等多维度信息
- 支持时间序列分析和趋势预测

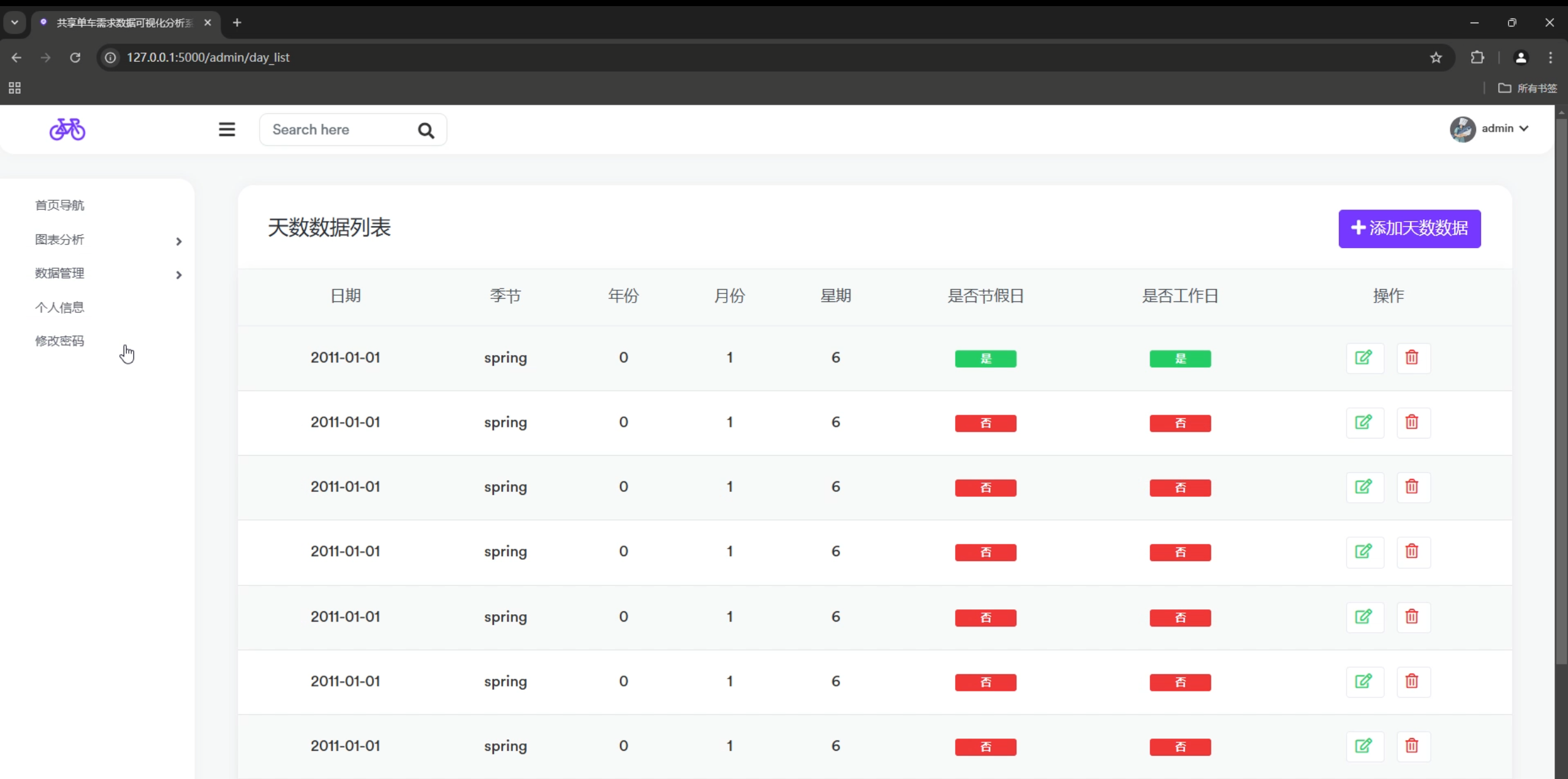

日数据表 (day)
- 汇总每日的使用统计
- 便于长期趋势分析和报表生成
数据关系设计
User (用户) ──┐
├── Hour (小时数据)
└── Day (日数据)📈 可视化分析
图表类型与用途
1. 时间维度分析

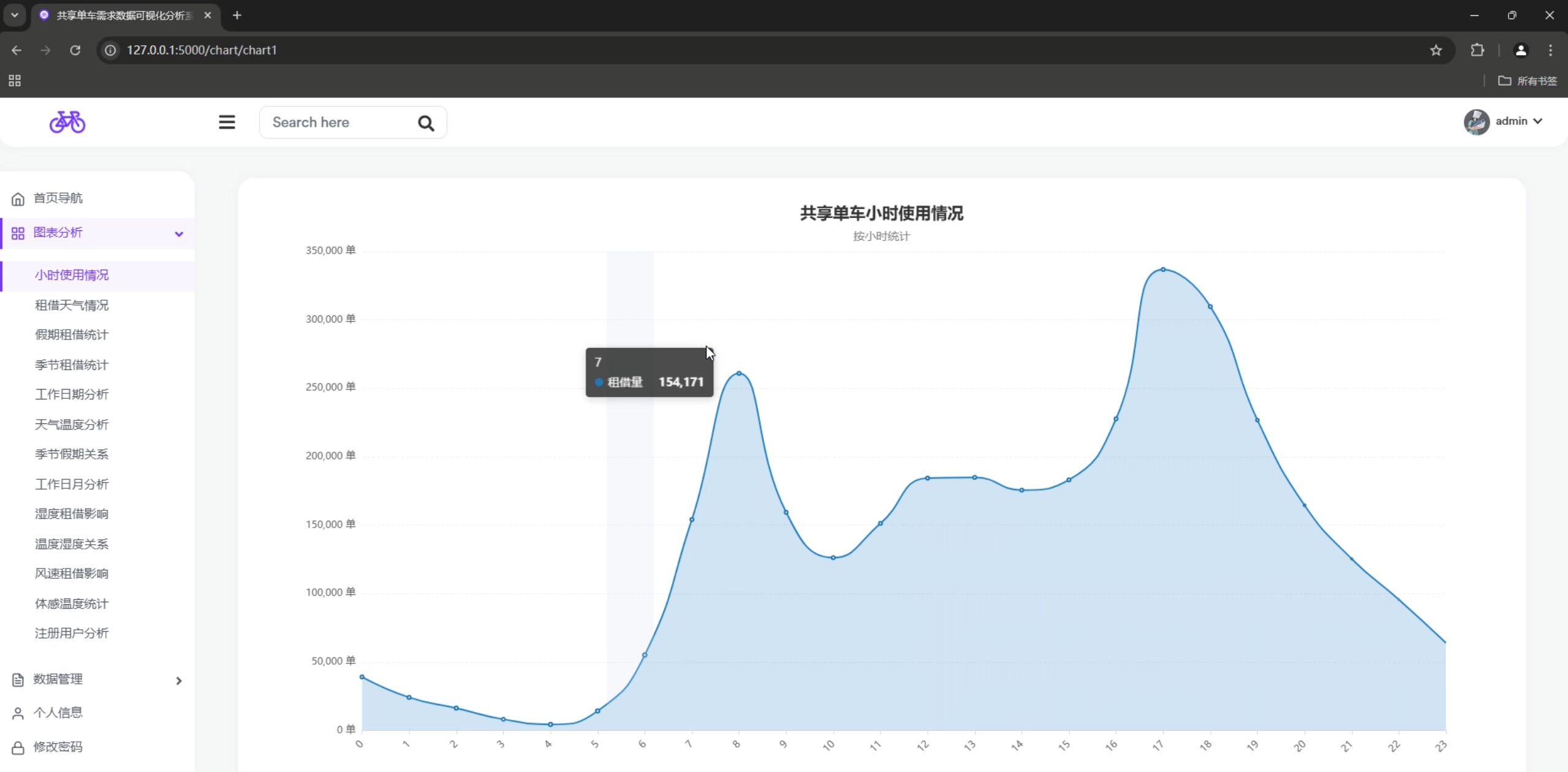

- 小时使用量趋势: 了解一天中的使用高峰时段

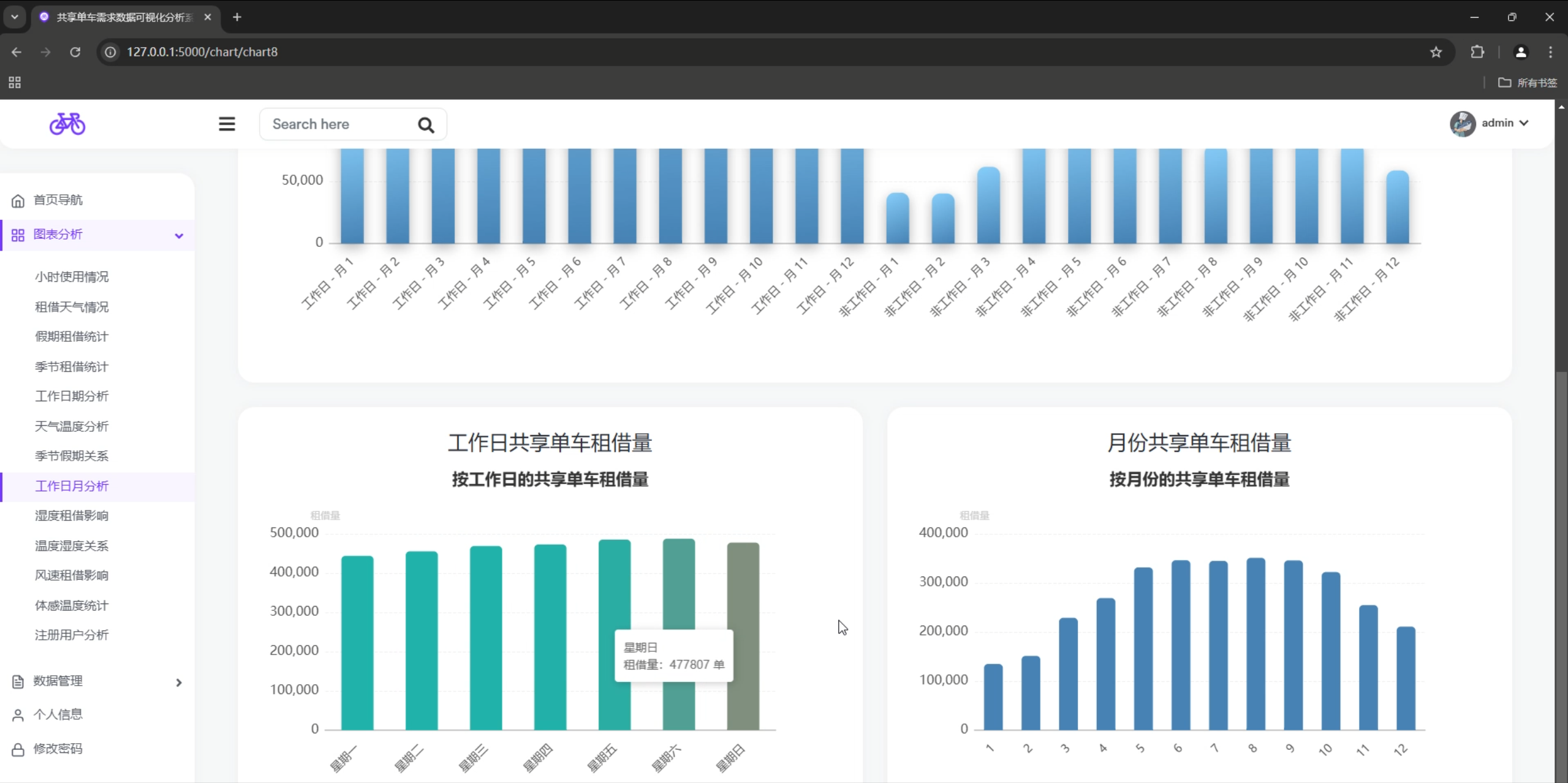

- 日使用量变化: 分析工作日与周末的使用差异
- 月度趋势: 识别季节性使用模式
- 年度对比: 分析长期发展趋势
2. 环境因素分析
- 天气影响: 不同天气条件下的使用量统计
- 温度关系: 温度与使用量的相关性分析

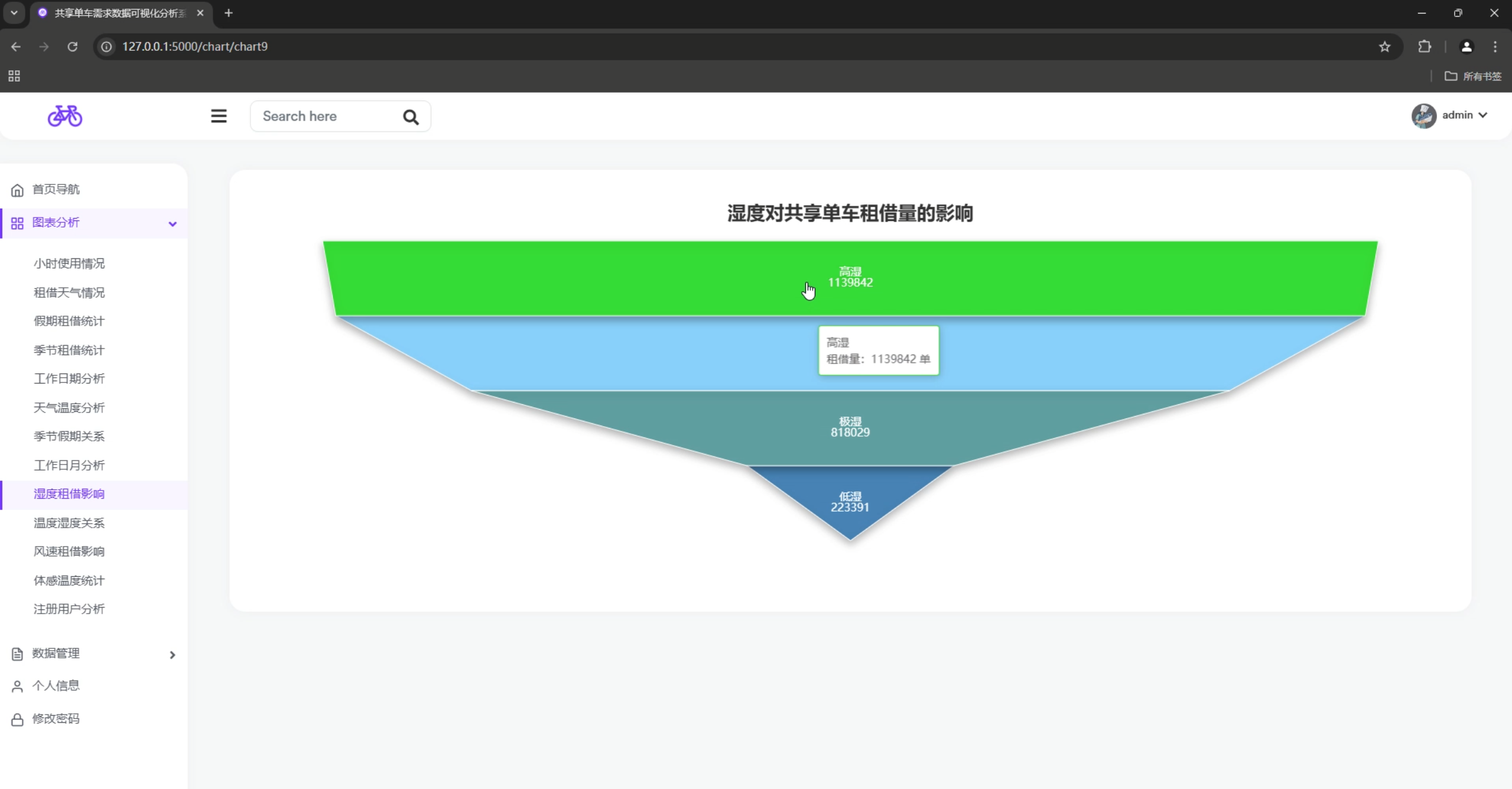

- 湿度影响: 湿度对使用行为的影响

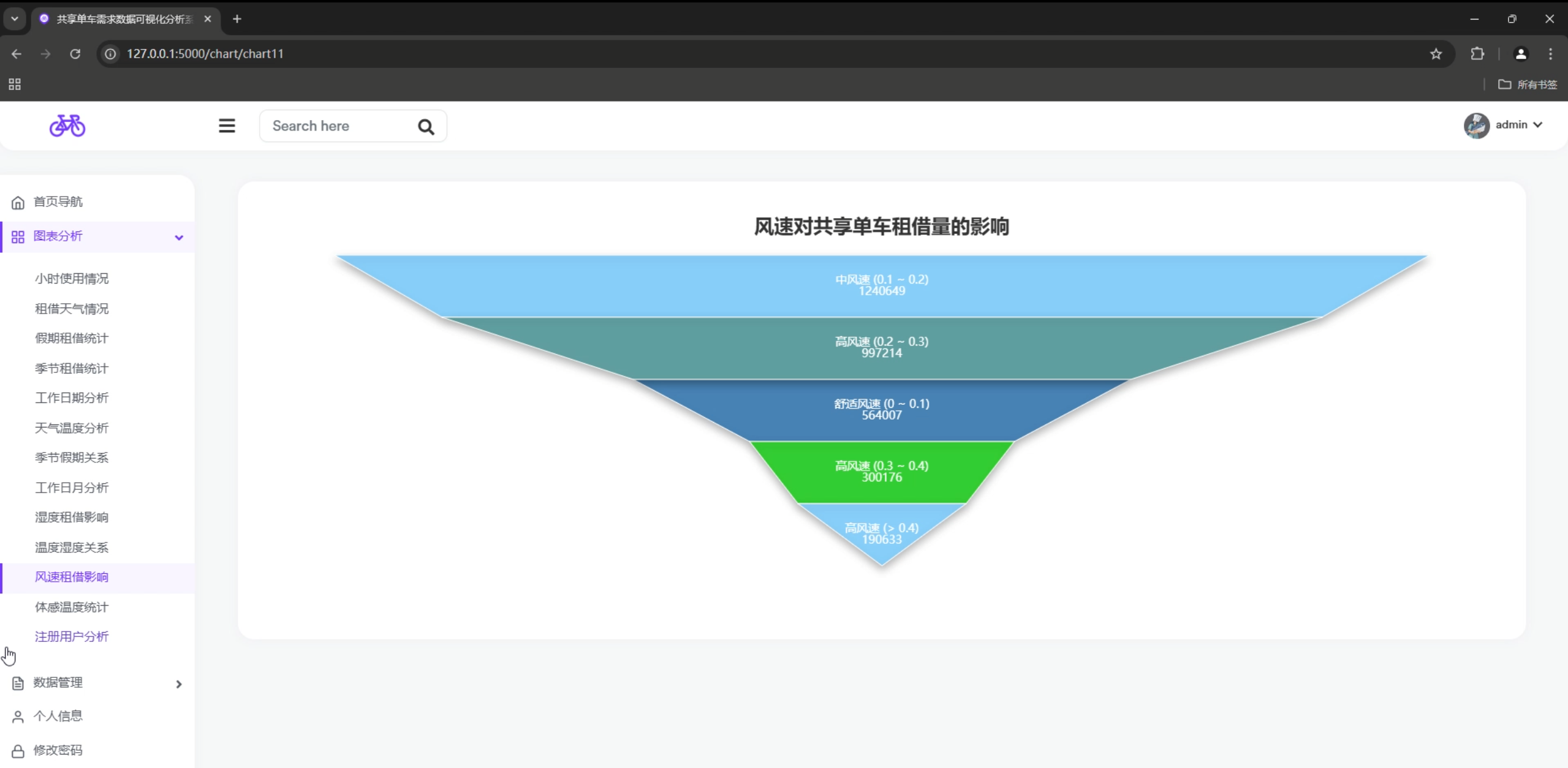

- 风速效应: 风速对骑行意愿的影响
3. 用户行为分析

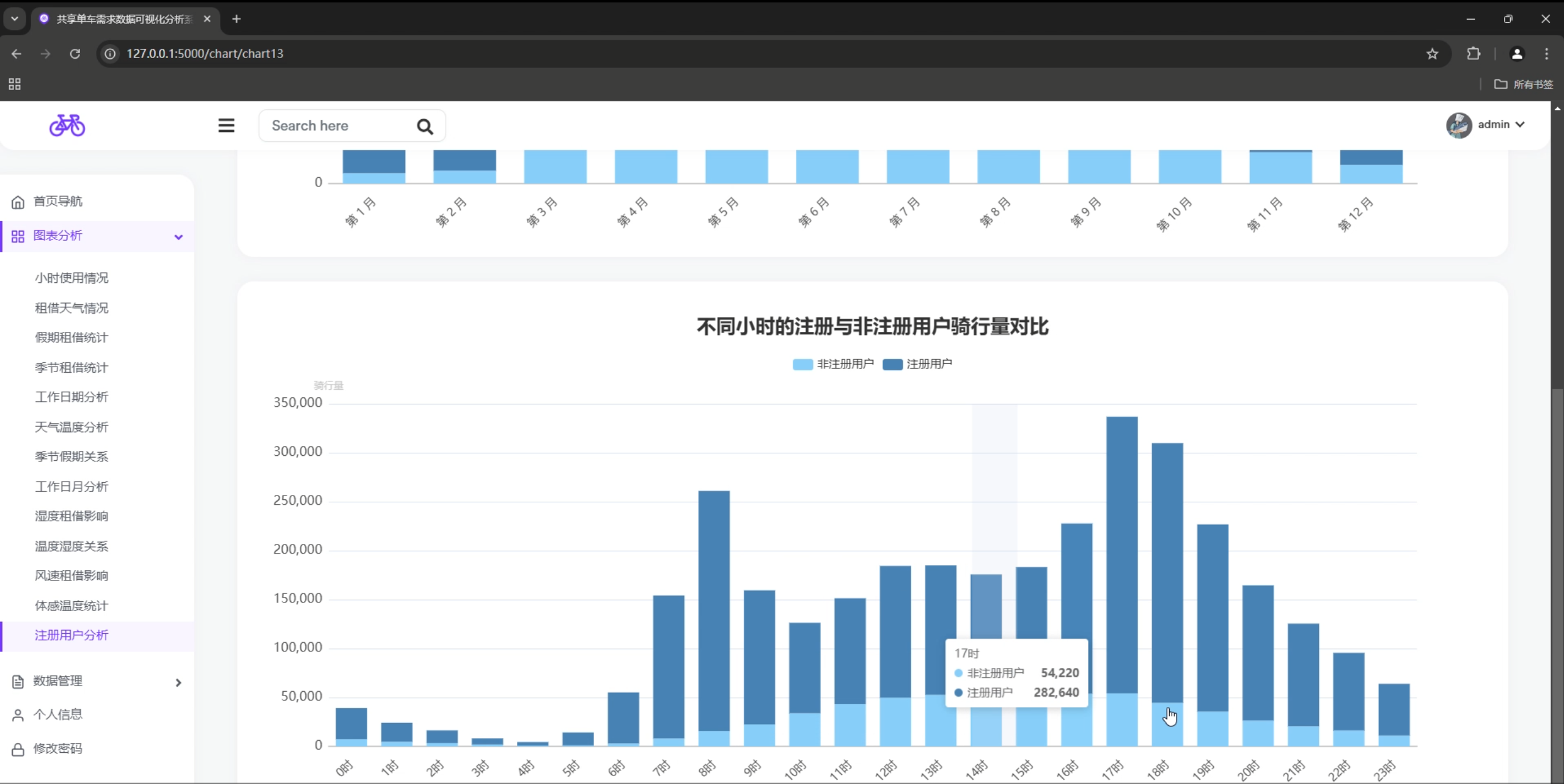

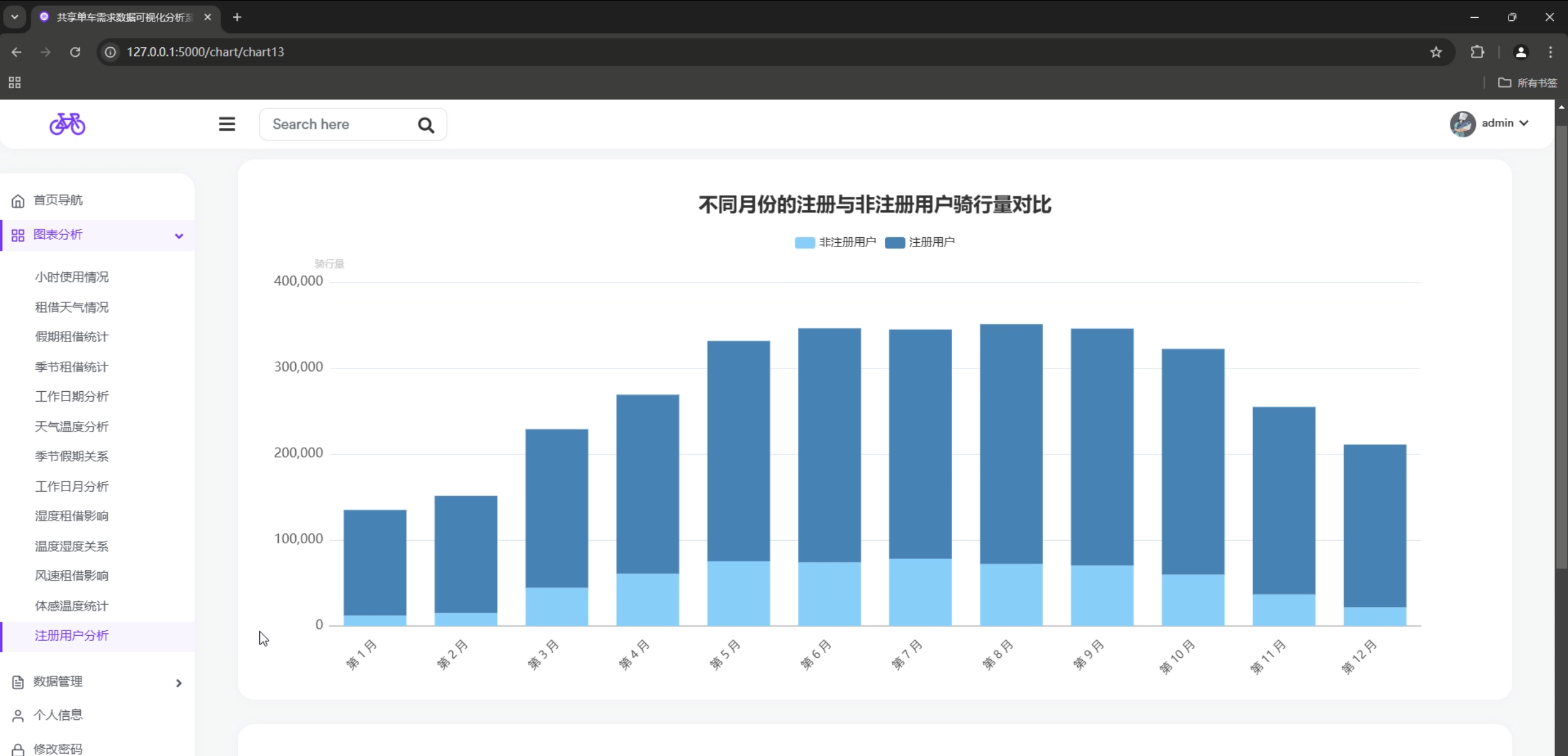

- 用户类型对比: 注册用户与非注册用户的使用差异
- 节假日效应: 节假日对使用量的影响
- 工作日模式: 工作日使用规律分析
可视化技术实现
- ECharts: 提供丰富的图表类型和交互功能
- ApexCharts: 支持响应式设计和动画效果
- Bootstrap: 确保界面美观和移动端适配
🚀 部署与运行
环境要求
- Python 3.7+
- MySQL 5.7+
- 现代浏览器支持
安装步骤
1. 克隆项目
bash
git clone [项目地址]
cd code2. 安装依赖
bash
pip install -r dependency.txt3. 配置数据库
python
# config.py
HOSTNAME = 'localhost'
DATABASE = 'design_121_bicycle'
PORT = 3306
USERNAME = 'root'
PASSWORD = 'your_password'4. 初始化数据库
bash
python manage.py db init
python manage.py db migrate
python manage.py db upgrade5. 运行应用
bash
python app.py部署配置
- 开发环境: Flask内置服务器
- 生产环境: Gunicorn + Nginx
- 容器化: Docker支持
✨ 项目特色
1. 完整的数据分析流程
- 数据采集 → 数据清洗 → 数据分析 → 可视化展示
- 支持多种数据源和格式
- 灵活的分析维度配置
2. 用户友好的界面设计
- 响应式设计，支持多设备访问
- 直观的图表展示，降低理解门槛
- 丰富的交互功能，提升用户体验
3. 可扩展的系统架构
- 模块化设计，便于功能扩展
- 标准化的数据接口，支持第三方集成
- 灵活的配置管理，适应不同部署环境
4. 强大的数据分析能力
- 支持多维度数据聚合
- 实时数据更新和展示
- 历史数据趋势分析
🔧 技术亮点
1. Flask蓝图架构
- 模块化的代码组织
- 清晰的路由管理
- 便于团队协作开发
2. SQLAlchemy ORM
- 对象关系映射，简化数据库操作
- 支持复杂查询和事务管理
- 数据库无关性，便于迁移
3. 数据可视化集成
- 多种图表库支持
- 响应式图表设计
- 丰富的交互功能
4. 安全性设计
- 密码加密存储
- 会话管理和权限控制
- 输入验证和SQL注入防护
5. 性能优化
- 数据库查询优化
- 静态资源缓存
- 前端代码压缩
🔮 未来展望
短期目标
- 增加更多图表类型和交互功能
- 优化移动端用户体验
- 添加数据导出功能
中期目标
- 集成机器学习算法，实现需求预测
- 开发移动端应用
- 支持多租户架构
长期目标
- 构建大数据分析平台
- 支持实时数据流处理
- 开发API接口，支持第三方集成
技术演进方向
- 微服务架构改造
- 容器化和云原生部署
- 人工智能和机器学习集成
📝 总结
这个基于Flask的共享单车需求数据可视化分析系统展现了现代Web应用开发的多个重要特点：
技术价值
- 架构设计: 采用蓝图模式，实现了清晰的代码组织结构
- 数据处理: 集成了强大的数据分析能力，支持多维度统计
- 可视化展示: 丰富的图表类型，直观展示数据洞察
- 用户体验: 响应式设计，支持多设备访问
业务价值
- 决策支持: 为运营决策提供数据支撑
- 趋势分析: 识别使用模式和季节性变化
- 效率提升: 优化车辆调度和资源配置
- 用户洞察: 深入理解用户行为特征
学习价值
- 全栈开发: 涵盖前后端开发的完整技术栈
- 数据分析: 实际的数据处理和分析应用
- 系统设计: 完整的系统架构和模块设计
- 项目管理: 规范的代码组织和文档管理
这个项目不仅是一个功能完整的数据分析系统，更是学习现代Web开发技术的优秀案例。通过分析其架构设计、代码实现和功能特性，可以深入理解Flask框架的应用、数据库设计原则、数据分析方法和前端可视化技术。
📞 联系方式
码界筑梦坊 - 专注于技术分享与学习交流 各大平台同名 获取项目源码 欢迎咨询
本文档持续更新中，如有问题或建议，欢迎在各大平台联系交流。
