Unity：GUI笔记(二)——工具栏和选择网格、滚动列表和分组、窗口、自定义皮肤样式、自动布局

写在前面：

写本系列**(自用)**的目的是回顾已经学过的知识、记录新学习的知识或是记录心得理解，方便自己以后快速复习，减少遗忘。

五、工具栏和选择网格

1、工具栏

使用Unity提供的API：GUI.Toolbar()可以创建一个工具栏。有三个参数是必须传入的：工具栏位置、当前选中的索引、所有选项列表。

位置依然是Rect类型的变量，工具栏位置索引为int类型变量。由于我们需要动态控制工具栏位置索引，因此与之前的API相同，需要创建当前索引变量，第二个参数的位置传入当前变量，并且让这个变量接收函数GUI.Toolbar()的返回值。第三个参数是所有选项列表，可以创建一个string类型的数组，将数组传入。

private int toolbarIndex = 0;
private string[] toolbarInfofs = new string[] {"选项一","选项二","选项三" };
private void OnGUI()
{
    toolbarIndex =  GUI.Toolbar(new Rect(0, 0, 200, 30), toolbarIndex, toolbarInfofs);
}

2、选择网格

选择网格与GUI.Toolbar()用法差不多，使用的API是：GUI.SelectionGrid()，前三个参数与GUI.Toolbar()相同，多了第四个参数xCount，表示水平方向最多显示的按钮数量，当前数量为3，所以可能与原来的输出没有区别。

private string[] toolbarInfofs = new string[] {"选项一","选项二","选项三" };
private int selGridIndex = 0;
private void OnGUI()
{
    //相对toolbar多了一个参数，xCount代表水平方向最多显示的按钮数量
    selGridIndex = GUI.SelectionGrid(new Rect(0, 50, 200, 60), selGridIndex, toolbarInfofs, 3);
}

数量为3时：

数量为2时：

数量为1时：

六、滚动列表和分组

1、分组

分组是一种批量控制控件位置的方法，可以理解为包裹着的控件加了一个父对象。可以通过控制分组来控制包裹控件的位置。

提供的API是GUI.BeginGroup()和GUI.EndGroup()。

GUI.BeginGroup()和GUI.EndGroup()的中间写需要批量控制的控件代码，GUI.BeginGroup()中必须传入位置参数，中间的控件位置就是以这个位置为基准的。

public Rect groupPos;

private void OnGUI()
{
    GUI.BeginGroup(groupPos);
    GUI.Button(new Rect(0, 0, 100, 50), "测试按钮");
    GUI.Label(new Rect(0, 60, 100, 20), "Label信息");
    GUI.EndGroup();
}

例如，当位置信息输入如下时：

桌面上的两个控件信息就会这样显示：

再次修改以上的位置信息，这两个控件信息就会批量跟随修改。

2、滚动列表

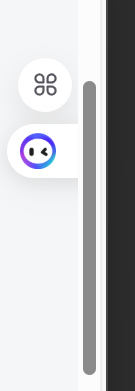

滚动列表会开辟一个窗口，窗口上会有界面上这样的滚动条：

滚动列表使用的API是GUI.BeginScrollView()，同样有GUI.EndScrollView()，将需要放在滚动列表里的信息批量显示。

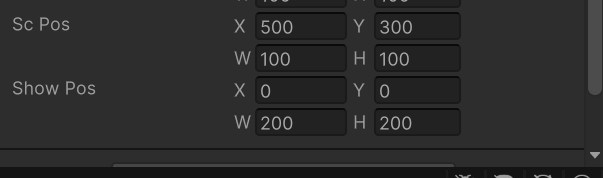

其中，GUI.BeginScrollView()有三个必须的参数。第一个参数是滚动列表在屏幕上的显示区域，第二个参数是当前显示的位置(例如在滚动横向或者纵向滚动条后，当前所显示的位置)，是个Vector2变量。第三个参数是滚动列表中内容的总大小和位置。当第三个参数大于第一个参数时，就会产生滚动条(可以以Window窗口来类别，假设当前页面大小设置为是500×500(第一个参数)。那么假设此时页面里的内容量为1000×800(第三个参数)，大于500×500，就会产生滚动条，滚动着去显示所有内容)

那么，当第三个参数的值小于第一个参数时，就不会产生滚动条。这是因为设置了第四、五个参数，这两个参数默认为false。如果想要第三个参数的值小于第一个参数时也有滚动条，就把它们改为true。

public Rect scPos;
public Rect showPos;
private Vector2 nowPos;
private string[] strs = new string[] {"123","456", "789", "111" };

private void OnGUI()
{
    nowPos = GUI.BeginScrollView(scPos, nowPos, showPos);
    GUI.Toolbar(new Rect(0, 0, 300, 50), 0, strs);
    GUI.Toolbar(new Rect(0, 60, 300, 50), 0, strs);
    GUI.Toolbar(new Rect(0, 120, 300, 50), 0, strs);
    GUI.Toolbar(new Rect(0, 180, 300, 50), 0, strs);
    GUI.EndScrollView();
}

七、窗口

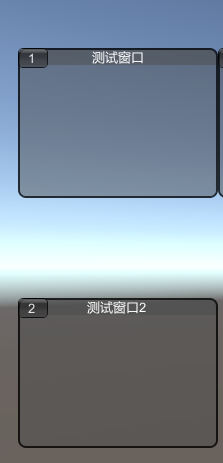

1、窗口

创建窗口使用的API是：GUI.Window()，必要的参数有四个。

第一个参数是窗口唯一的ID，不要和别的窗口重复。假如重复使用就会覆盖掉之前的窗口。第二个参数是位置信息，Rect类型。第三个参数是委托，需要传入一个函数，是用于绘制窗口用的函数(显示窗口内的控件) 重写一个函数传入即可。第四个参数是窗口名。此外，还能传入自定义样式等参数，这里不做演示。

不同的窗口可以传入相同的委托函数，也就是说id除了区分不同窗口，还可以在一个函数中去处理多个窗口，通过id去区分它们。委托函数内可以根据窗口id来执行不同的语句，例如使用Switch case语句。委托函数中可以绘制窗口内的控件，按钮、文字信息、输入框等等。

private void OnGUI()
{
    GUI.Window(1, new Rect(100, 100, 200, 150), DrawWindow, "测试窗口");

    GUI.Window(2, new Rect(100, 350, 200, 150), DrawWindow, "测试窗口2");

}

private void DrawWindow(int id)
{
    switch(id)
    {
        case 1:
            GUI.Button(new Rect(0, 0, 30, 20), "1");
            break;
        case 2:
            GUI.Button(new Rect(0, 0, 30, 20), "2");
            break;
    }

}

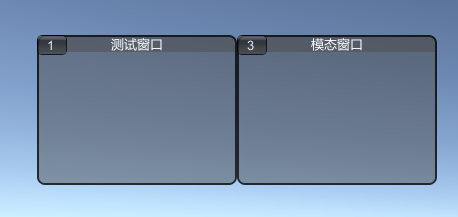

2、模态窗口

模态窗口除了调用API与普通窗口不同外，参数等都与普通参数相同。它的API为：GUI.ModalWindow()

当模态窗口出现时，其他任何控件都不再会响应你的鼠标，类似一个警告窗口，必须要处理完该窗口的逻辑时才能处理其他窗口。

private void OnGUI()
{
    GUI.Window(1, new Rect(100, 100, 200, 150), DrawWindow, "测试窗口");

    GUI.Window(2, new Rect(100, 350, 200, 150), DrawWindow, "测试窗口2");

    GUI.ModalWindow(3, new Rect(300, 100, 200, 150), DrawWindow,"模态窗口");
}

private void DrawWindow(int id)
{
    switch(id)
    {
        case 1:
            GUI.Button(new Rect(0, 0, 30, 20), "1");
            break;
        case 2:
            GUI.Button(new Rect(0, 0, 30, 20), "2");
            break;
        case 3:
            GUI.Button(new Rect(0, 0, 30, 20), "3");
            break;
    }

}

3、拖动窗口

拖动窗口就是能被拖动的普通窗口或模态窗口。窗口的API的返回值是一个Rect变量，因此可以效仿之前的控件，创建一个Rect变量接收这个返回值，并将值传入Window函数中。但是仅仅这样设置不能拖动窗口，位置赋值只是前提。

为了让窗口可以被拖动，还需要在委托函数中，处理拖动窗口逻辑处加上：GUI.DragWindow()；这个API写在委托函数中，可以让窗口被拖动，传入Rect参数的重载左右是决定窗口中哪一部分位置可以被拖动(例如可以传入位置，指定只有拖动窗口最上面一排时，整个窗口可以被拖动)，无参重载默认窗口中所有位置都能被拖动。

private Rect dragWinPos = new Rect(400, 400, 200, 150);

private void OnGUI()
{
    dragWinPos = GUI.Window(4, dragWinPos, DrawWindow, "拖动窗口");
}

private void DrawWindow(int id)
{
    switch(id)
    {
        case 4:
            GUI.DragWindow();
            break;
    }
}

八、自定义皮肤样式

1、颜色

(1)全局颜色

全局颜色使用的API是GUI.color = Color.red，这里是将全局颜色定为红色。全局的着色颜色，影响背景和文字颜色，哪怕自定义style颜色也会被改变，全局颜色会在之前颜色的基础上进行叠加。

可以随时在后面更改全局颜色，会作用在更改后的代码上。如下例所示：

 public GUIStyle style;

 private void OnGUI()
 {
     GUI.color = Color.red;

     GUI.Button(new Rect(0, 0, 100, 30), "测试按钮");


     GUI.Label(new Rect(0, 50, 100, 30), "测试按钮",style);
     GUI.color = Color.white;
     //可以随时改后面的
     GUI.Button(new Rect(0, 100, 100, 30), "测试按钮",style);
 }

(2)文本颜色

文本颜色使用的API是GUI.contentColor。文本着色颜色，会和全局颜色相乘，所以最好单独使用。

private void OnGUI()
 {
     GUI.contentColor = Color.yellow;
     GUI.Button(new Rect(0, 0, 100, 30), "测试按钮");

     GUI.Label(new Rect(0, 50, 100, 30), "测试按钮");
 }

(3)背景颜色

背景颜色使用的API是 GUI.backgroundColor。背景元素着色颜色，也会和全局颜色相乘。

 public GUIStyle style;

 private void OnGUI()
 {
     GUI.backgroundColor = Color.red;
     GUI.Label(new Rect(0, 50, 100, 30), "测试按钮");

     GUI.Button(new Rect(0, 0, 100, 30), "测试按钮",style);
 }

2、整体皮肤样式

整体皮肤样式使用的API是： GUI.skin。默认情况下为null，使用的是系统自带的那一套皮肤样式。皮肤文件是多个GUI控件的综合体，可以帮助我们整套的设置 自定义样式，相对单个控件要方便一点。

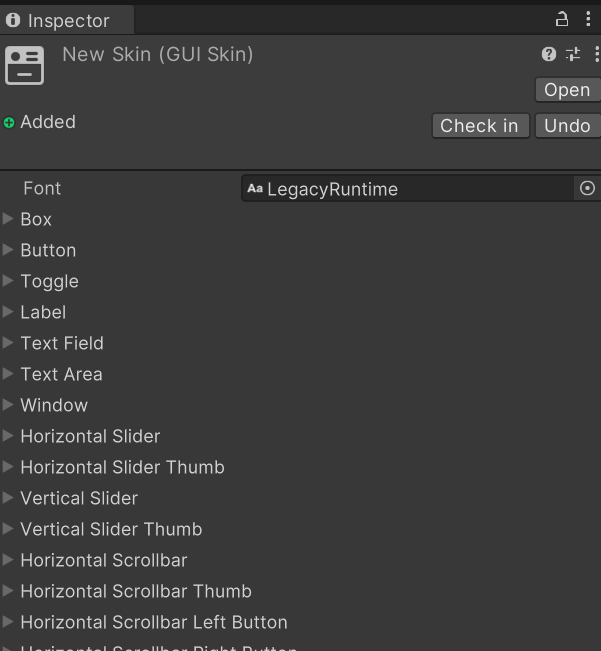

可以在资源文件中创建一个皮肤资源：

如下：

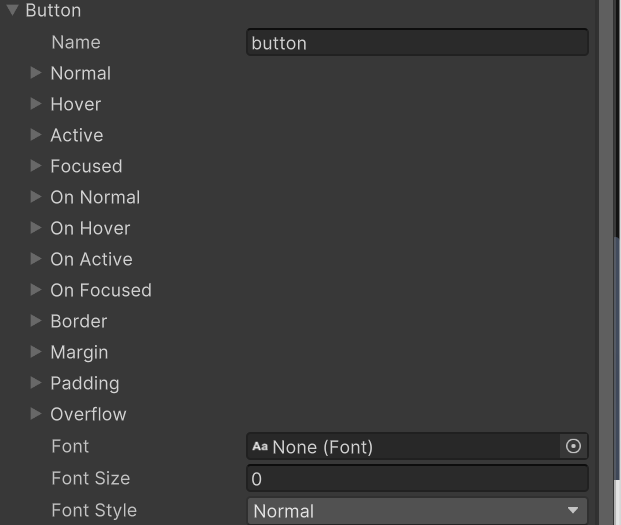

里面是一些熟悉的按键样式更改：

修改后将自己自定义的皮肤样式传入，即可一件设置自定义样式。

 public GUISkin skin;
 private void OnGUI()
 {
     GUI.skin = null;
     GUI.Button(new Rect(0, 0, 100, 30), "测试按钮");

     GUI.skin = skin;
     GUI.Button(new Rect(0, 50, 100, 30), "测试按钮");

 }

九、自动布局

1、GUILayout自动布局

自动布局的作用是：控件不用传入位置参数，不用我们来布局，会以最长按钮来拉伸，保证对齐。主要用于进行编辑器开发。

自动布局的API是：GUILayout，可以运用这个API来加点使用之前的各个控件，例如GUILayout.Button("123")

private void OnGUI()
{
    GUILayout.Button("123");
    GUILayout.Button("1234");
    GUILayout.Button("12345");
}

可以看到，他为我们自动排布了这三个按钮，并且按钮的大小都是相同的。如果想要横向排布按钮、修改自动布局显示的区域，可以使用GUILayout.BeginHorizontal()，GUILayout.EndHorizontal()与GUILayout.BeginArea()，GUILayout.EndHorizontal()将中间的内容包裹起来，例如：

private void OnGUI()
{
    GUILayout.BeginArea(new Rect(100, 100, 100, 100));
    GUILayout.BeginHorizontal();

    GUILayout.Button("123");
    GUILayout.Button("1234");
    GUILayout.Button("12345");

    GUILayout.EndHorizontal();
    GUILayout.EndArea();
}

2、布局选项

除了以上基础设置，还有一些布局选项供我们使用，如下，分别可以设置控件的固定宽高、允许控件的最小宽高、允许控件的最大宽高、允许或禁止宽高扩展。

这里说一下允许或禁止宽高的扩展。从第一点可以知道，自动布局会自动帮我们把按钮对齐，它会将所有控件的大小都调整为最大的那个控件大小。如果禁止宽高扩展，自动布局就不会为我们进行大小调整。接下来会有一个使用示例。

private void OnGUI()
{
    //控件的固定宽高
    GUILayout.Width(300);
    GUILayout.Height(200);

    //允许控件的最小宽高
    GUILayout.MinWidth(50);
    GUILayout.MinHeight(50);

    //允许控件的最大宽高
    GUILayout.MaxWidth(100);
    GUILayout.MaxHeight(100);

    //允许或禁止宽高扩展
    GUILayout.ExpandWidth(true);
    GUILayout.ExpandHeight(false);
    GUILayout.ExpandHeight(true);
    GUILayout.ExpandWidth(false);
}

布局选项的使用示例，这里仅用禁止宽扩展为案例：

private void OnGUI()
{
    GUILayout.Button("123",GUILayout.ExpandWidth(false));
    GUILayout.Button("1234");
    GUILayout.Button("1234567");
}

补充知识：

在类前加上特性[ExecuteAlways]，可以让这个类在编辑器模式下(不运行)也可以执行。

[ExecuteAlways]
public class lession10 : MonoBehaviour
{
    private void OnGUI()
    {

    }
}
