在复杂的业务系统中，一个接口往往会执行多条SQL，如何直观地看到这些SQL的调用关系和执行情况？本文将使用SpringBoot + MyBatis拦截器构建一个SQL调用树可视化系统。
项目背景
在日常开发中，我们经常遇到这样的场景：
- 复杂查询链路：一个用户详情接口可能涉及用户基本信息、订单列表、订单详情等多个查询
- 性能问题排查：系统响应慢，需要快速定位是哪个SQL影响了性能
- 开发调试需求：希望能直观地看到SQL的执行顺序和层次关系
基于这些需求，实现了一个基于SpringBoot + MyBatis的SQL调用树可视化系统。
系统功能特性
该系统具有以下核心功能：
核心功能
- MyBatis拦截器：通过拦截器机制捕获SQL执行过程，无需修改业务代码
- 调用树构建：自动构建SQL调用的层次关系

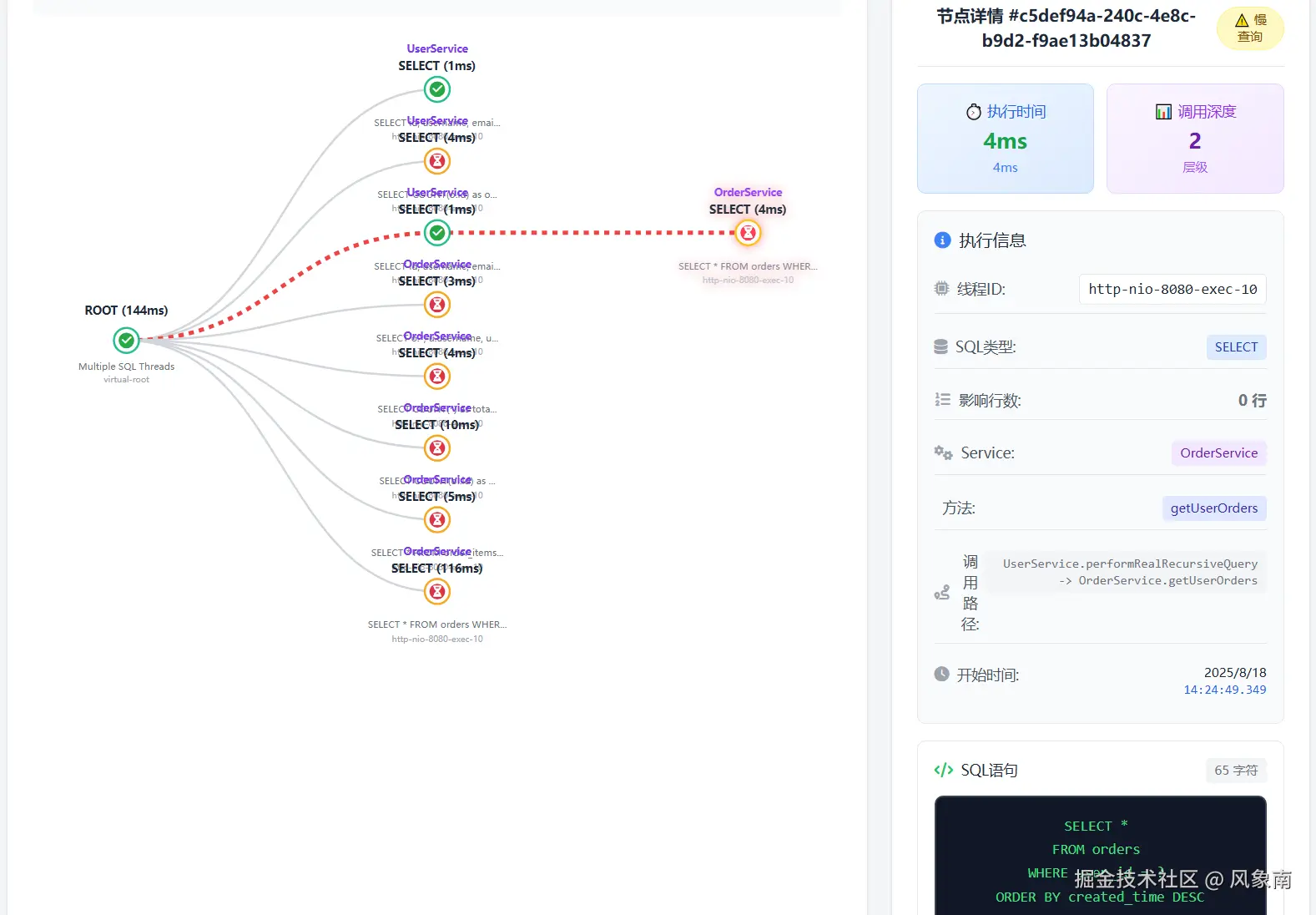

- 可视化展示：使用D3.js实现树形结构的可视化展示
- 性能监控：记录SQL执行时间，自动标识慢SQL
- 统计分析：提供SQL执行统计信息和性能分析

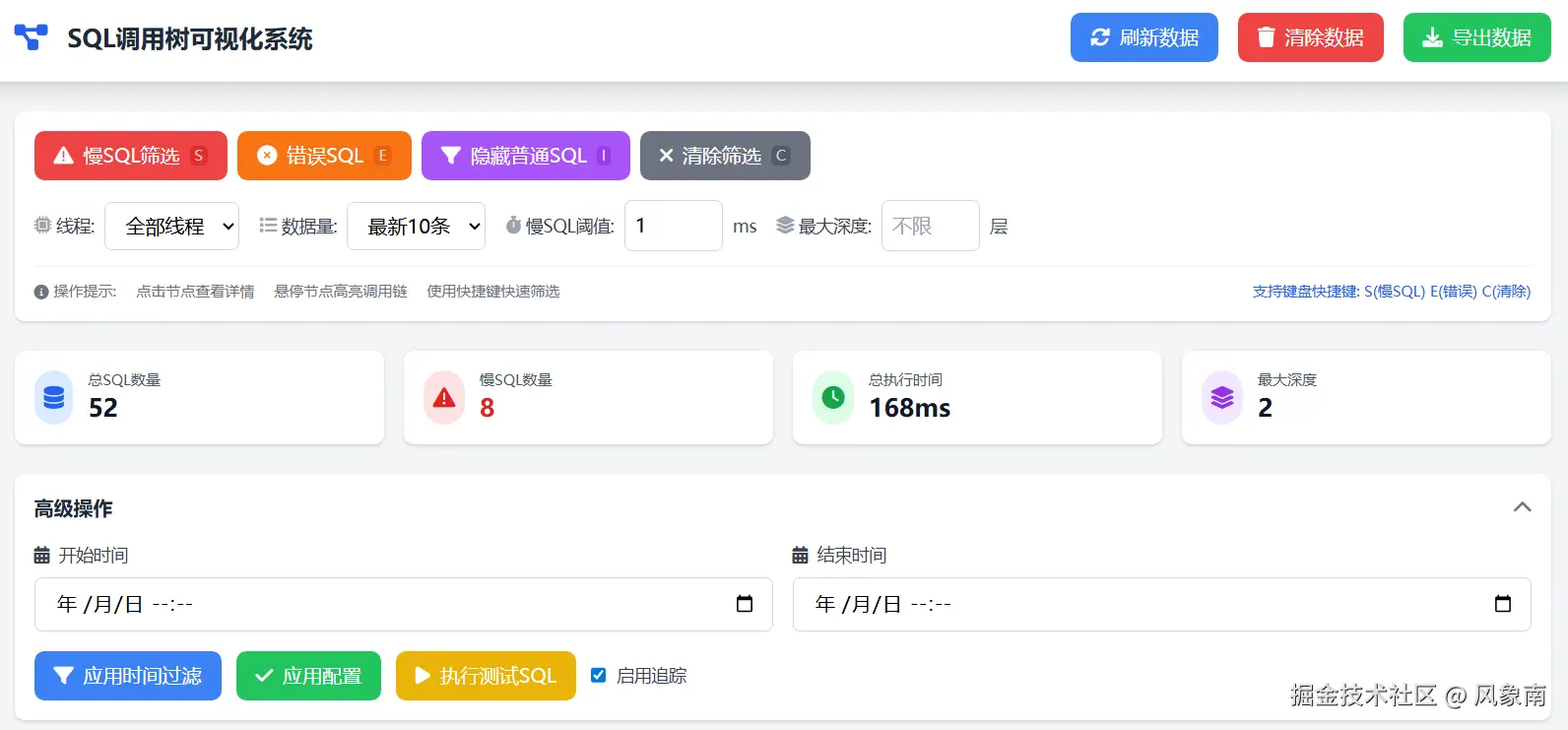

- 数据管理：支持数据的查询、清理和导出
技术实现
- 后端技术：Spring Boot 3.4.5 + MyBatis 3.0.3 + H2数据库
- 前端技术：HTML5 + Tailwind CSS + D3.js v7
- 配置管理：支持动态配置慢SQL阈值等参数
项目结构
技术栈
后端技术栈
- Spring Boot 3.4.5：应用框架
- MyBatis 3.0.3：数据访问层和拦截器
- H2 Database：内存数据库（演示用）
- Lombok：简化代码编写
- Jackson：JSON序列化
前端技术栈
- HTML5 + Tailwind CSS：页面结构和样式
- D3.js v7：数据可视化
- Font Awesome：图标库
- 原生JavaScript：前端交互逻辑
项目目录结构
bash
springboot-sql-tree/
├── src/main/java/com/example/sqltree/
│ ├── SqlTreeApplication.java # 启动类
│ ├── SqlInterceptor.java # MyBatis拦截器
│ ├── SqlCallTreeContext.java # 调用树上下文管理
│ ├── SqlNode.java # SQL节点数据模型
│ ├── SqlTreeController.java # REST API控制器
│ ├── DemoController.java # 演示API
│ ├── UserService.java # 用户服务（演示用）
│ ├── UserMapper.java # 用户数据访问
│ └── OrderMapper.java # 订单数据访问
├── src/main/resources/
│ ├── application.yml # 应用配置
│ ├── schema.sql # 数据库表结构
│ ├── data.sql # 示例数据
│ └── static/
│ ├── index.html # 前端页面
│ └── sql-tree.js # 前端JavaScript
└── pom.xml # Maven配置核心实现详解
1. MyBatis拦截器：零侵入的核心
这是整个系统的核心组件，通过MyBatis的插件机制实现SQL执行的无感知拦截：
scss
@Component
@Intercepts({
@Signature(type = Executor.class, method = "query", args = {
MappedStatement.class, Object.class, RowBounds.class, ResultHandler.class
}),
@Signature(type = Executor.class, method = "update", args = {
MappedStatement.class, Object.class
})
})
public class SqlInterceptor implements Interceptor {
@Autowired
private SqlCallTreeContext sqlCallTreeContext;
@Override
public Object intercept(Invocation invocation) throws Throwable {
// 检查是否启用追踪
if (!sqlCallTreeContext.isTraceEnabled()) {
return invocation.proceed();
}
long startTime = System.currentTimeMillis();
Object[] args = invocation.getArgs();
MappedStatement mappedStatement = (MappedStatement) args[0];
Object parameter = args[1];
// 获取SQL信息
BoundSql boundSql = mappedStatement.getBoundSql(parameter);
String sql = boundSql.getSql();
String sqlType = mappedStatement.getSqlCommandType().name();
// 获取调用栈信息
StackTraceElement[] stackTrace = Thread.currentThread().getStackTrace();
String serviceName = extractServiceName(stackTrace);
String methodName = extractMethodName(stackTrace);
// 创建SQL节点
SqlNode sqlNode = SqlNode.builder()
.nodeId(UUID.randomUUID().toString())
.sql(formatSql(sql))
.sqlType(sqlType)
.threadName(Thread.currentThread().getName())
.serviceName(serviceName)
.methodName(methodName)
.startTime(LocalDateTime.now())
.parameters(extractParameters(boundSql, parameter))
.depth(sqlCallTreeContext.getCurrentDepth() + 1)
.build();
// 进入SQL调用
sqlCallTreeContext.enter(sqlNode);
try {
// 执行SQL
Object result = invocation.proceed();
// 记录执行结果
long executionTime = System.currentTimeMillis() - startTime;
int affectedRows = calculateAffectedRows(result, sqlType);
sqlCallTreeContext.exit(sqlNode, affectedRows, null);
return result;
} catch (Exception e) {
// 记录异常信息
sqlCallTreeContext.exit(sqlNode, 0, e.getMessage());
throw e;
}
}
private String extractServiceName(StackTraceElement[] stackTrace) {
for (StackTraceElement element : stackTrace) {
String className = element.getClassName();
if (className.contains("Service") && !className.contains("$")) {
return className.substring(className.lastIndexOf('.') + 1);
}
}
return "Unknown";
}
private String extractMethodName(StackTraceElement[] stackTrace) {
for (StackTraceElement element : stackTrace) {
if (element.getClassName().contains("Service")) {
return element.getMethodName();
}
}
return "unknown";
}
private int calculateAffectedRows(Object result, String sqlType) {
if ("SELECT".equals(sqlType) && result instanceof List) {
return ((List<?>) result).size();
} else if (result instanceof Integer) {
return (Integer) result;
}
return 0;
}
}关键特性：
- 🎯 精准拦截：同时拦截查询和更新操作
- ⚡ 性能优化：可动态开关，避免生产环境性能影响
- 🔒 异常安全：确保业务逻辑不受监控影响
- 📊 丰富信息：自动提取Service调用信息和执行统计
2. 调用树上下文管理器：线程安全的数据管理
SqlCallTreeContext负责管理SQL调用树的构建和存储，采用线程安全的设计：
scss
@Component
public class SqlCallTreeContext {
// 线程本地存储
private final ThreadLocal<Stack<SqlNode>> callStack = new ThreadLocal<Stack<SqlNode>>() {
@Override
protected Stack<SqlNode> initialValue() {
return new Stack<>();
}
};
private final ThreadLocal<List<SqlNode>> rootNodes = new ThreadLocal<List<SqlNode>>() {
@Override
protected List<SqlNode> initialValue() {
return new ArrayList<>();
}
};
// 全局会话存储
private final Map<String, List<SqlNode>> globalSessions = new ConcurrentHashMap<>();
// 统计信息
private final AtomicLong totalSqlCount = new AtomicLong(0);
private final AtomicLong slowSqlCount = new AtomicLong(0);
private final AtomicLong errorSqlCount = new AtomicLong(0);
private final AtomicLong totalExecutionTime = new AtomicLong(0);
// 配置参数
private volatile long slowSqlThreshold = 1000; // 慢SQL阈值（毫秒）
private volatile boolean traceEnabled = true; // 追踪开关
/**
* 进入SQL调用
*/
public SqlNode enter(SqlNode sqlNode) {
if (!traceEnabled) {
return sqlNode;
}
Stack<SqlNode> stack = callStack.get();
// 设置深度
sqlNode.setDepth(stack.size() + 1);
// 建立父子关系
if (!stack.isEmpty()) {
SqlNode parent = stack.peek();
parent.addChild(sqlNode);
sqlNode.setParentId(parent.getNodeId());
} else {
// 根节点
rootNodes.get().add(sqlNode);
}
// 压入栈
stack.push(sqlNode);
return sqlNode;
}
/**
* 退出SQL调用
*/
public void exit(SqlNode sqlNode, int affectedRows, String errorMessage) {
if (!traceEnabled) {
return;
}
// 设置结束时间和结果
sqlNode.setEndTime(LocalDateTime.now());
sqlNode.setAffectedRows(affectedRows);
sqlNode.setErrorMessage(errorMessage);
// 计算执行时间
long executionTime = Duration.between(sqlNode.getStartTime(), sqlNode.getEndTime()).toMillis();
sqlNode.setExecutionTime(executionTime);
// 标记慢SQL
if (executionTime > slowSqlThreshold) {
sqlNode.setSlowSql(true);
slowSqlCount.incrementAndGet();
}
// 标记错误SQL
if (errorMessage != null) {
errorSqlCount.incrementAndGet();
}
// 更新统计
totalSqlCount.incrementAndGet();
totalExecutionTime.addAndGet(executionTime);
// 弹出栈
Stack<SqlNode> stack = callStack.get();
if (!stack.isEmpty()) {
stack.pop();
// 如果栈为空，说明调用树完成，保存到全局会话
if (stack.isEmpty()) {
String sessionKey = generateSessionKey();
globalSessions.put(sessionKey, new ArrayList<>(rootNodes.get()));
rootNodes.get().clear();
}
}
}
/**
* 获取当前调用深度
*/
public int getCurrentDepth() {
return callStack.get().size();
}
/**
* 获取当前线程的根节点
*/
public List<SqlNode> getRootNodes() {
return new ArrayList<>(rootNodes.get());
}
/**
* 获取所有会话
*/
public Map<String, List<SqlNode>> getAllSessions() {
return new HashMap<>(globalSessions);
}
/**
* 清理会话数据
*/
public void clearSessions() {
globalSessions.clear();
rootNodes.get().clear();
callStack.get().clear();
}
/**
* 生成会话键
*/
private String generateSessionKey() {
return Thread.currentThread().getName() + "_" + System.currentTimeMillis();
}
/**
* 获取统计信息
*/
public SqlStatistics getStatistics() {
return SqlStatistics.builder()
.totalSqlCount(totalSqlCount.get())
.slowSqlCount(slowSqlCount.get())
.errorSqlCount(errorSqlCount.get())
.averageExecutionTime(totalSqlCount.get() > 0 ?
totalExecutionTime.get() / totalSqlCount.get() : 0)
.build();
}
// Getter和Setter方法
public boolean isTraceEnabled() {
return traceEnabled;
}
public void setTraceEnabled(boolean traceEnabled) {
this.traceEnabled = traceEnabled;
}
public long getSlowSqlThreshold() {
return slowSqlThreshold;
}
public void setSlowSqlThreshold(long slowSqlThreshold) {
this.slowSqlThreshold = slowSqlThreshold;
}
}设计亮点：
- 🧵 线程安全：使用ThreadLocal确保多线程环境下的数据隔离
- 🌳 智能建树：自动识别父子关系，构建完整调用树
- 📊 实时统计：同步更新性能统计信息
3. 数据模型：完整的SQL节点信息
arduino
@Data
public class SqlNode {
private String nodeId; // 节点唯一标识
private String sql; // SQL语句
private String formattedSql; // 格式化后的SQL
private String sqlType; // SQL类型
private int depth; // 调用深度
private String threadName; // 线程名称
private String serviceName; // Service类名
private String methodName; // Service方法名
private LocalDateTime startTime; // 开始时间
private LocalDateTime endTime; // 结束时间
private long executionTime; // 执行耗时
private boolean slowSql; // 是否为慢SQL
private int affectedRows; // 影响行数
private String errorMessage; // 错误信息
private List<Object> parameters; // SQL参数
private List<SqlNode> children; // 子节点
// 智能分析方法
public boolean isSlowSql(long threshold) {
return executionTime > threshold;
}
public int getTotalNodeCount() {
return 1 + children.stream().mapToInt(SqlNode::getTotalNodeCount).sum();
}
public int getMaxDepth() {
return children.isEmpty() ? depth :
children.stream().mapToInt(SqlNode::getMaxDepth).max().orElse(depth);
}
}4. RESTful API：完整的数据接口
SqlTreeController提供完整的REST API接口，支持数据查询、配置管理和系统监控：
swift
@RestController
@RequestMapping("/api/sql-tree")
public class SqlTreeController {
@Autowired
private SqlCallTreeContext sqlCallTreeContext;
/**
* 获取当前线程的SQL调用树
*/
@GetMapping("/current")
public ResponseEntity<List<SqlNode>> getCurrentTree() {
List<SqlNode> rootNodes = sqlCallTreeContext.getRootNodes();
return ResponseEntity.ok(rootNodes);
}
/**
* 获取所有会话的SQL调用树
*/
@GetMapping("/sessions")
public ResponseEntity<Map<String, List<SqlNode>>> getAllSessions() {
Map<String, List<SqlNode>> sessions = sqlCallTreeContext.getAllSessions();
return ResponseEntity.ok(sessions);
}
/**
* 获取指定会话的SQL调用树
*/
@GetMapping("/session/{sessionKey}")
public ResponseEntity<List<SqlNode>> getSessionTree(@PathVariable String sessionKey) {
Map<String, List<SqlNode>> sessions = sqlCallTreeContext.getAllSessions();
List<SqlNode> sessionTree = sessions.get(sessionKey);
if (sessionTree != null) {
return ResponseEntity.ok(sessionTree);
} else {
return ResponseEntity.notFound().build();
}
}
/**
* 清理所有调用树数据
*/
@DeleteMapping("/clear")
public ResponseEntity<Map<String, Object>> clearAllTrees() {
sqlCallTreeContext.clearSessions();
Map<String, Object> response = new HashMap<>();
response.put("success", true);
response.put("message", "All SQL trees cleared successfully");
response.put("timestamp", LocalDateTime.now());
return ResponseEntity.ok(response);
}
/**
* 获取统计信息
*/
@GetMapping("/statistics")
public ResponseEntity<Map<String, Object>> getStatistics() {
SqlStatistics stats = sqlCallTreeContext.getStatistics();
Map<String, Object> response = new HashMap<>();
response.put("totalSqlCount", stats.getTotalSqlCount());
response.put("slowSqlCount", stats.getSlowSqlCount());
response.put("errorSqlCount", stats.getErrorSqlCount());
response.put("averageExecutionTime", stats.getAverageExecutionTime());
response.put("slowSqlThreshold", sqlCallTreeContext.getSlowSqlThreshold());
response.put("traceEnabled", sqlCallTreeContext.isTraceEnabled());
return ResponseEntity.ok(response);
}
/**
* 配置追踪参数
*/
@PostMapping("/config")
public ResponseEntity<Map<String, Object>> updateConfig(@RequestBody Map<String, Object> config) {
Map<String, Object> response = new HashMap<>();
if (config.containsKey("slowSqlThreshold")) {
long threshold = ((Number) config.get("slowSqlThreshold")).longValue();
sqlCallTreeContext.setSlowSqlThreshold(threshold);
response.put("slowSqlThreshold", threshold);
}
if (config.containsKey("traceEnabled")) {
boolean enabled = (Boolean) config.get("traceEnabled");
sqlCallTreeContext.setTraceEnabled(enabled);
response.put("traceEnabled", enabled);
}
response.put("success", true);
response.put("message", "Configuration updated successfully");
return ResponseEntity.ok(response);
}
/**
* 分析慢SQL
*/
@GetMapping("/analysis/slow-sql")
public ResponseEntity<List<SqlNode>> getSlowSqlAnalysis() {
Map<String, List<SqlNode>> sessions = sqlCallTreeContext.getAllSessions();
List<SqlNode> slowSqlNodes = new ArrayList<>();
for (List<SqlNode> sessionNodes : sessions.values()) {
collectSlowSqlNodes(sessionNodes, slowSqlNodes);
}
// 按执行时间降序排序
slowSqlNodes.sort((a, b) -> Long.compare(b.getExecutionTime(), a.getExecutionTime()));
return ResponseEntity.ok(slowSqlNodes);
}
/**
* 导出数据
*/
@GetMapping("/export")
public ResponseEntity<Map<String, Object>> exportData() {
Map<String, Object> exportData = new HashMap<>();
exportData.put("sessions", sqlCallTreeContext.getAllSessions());
exportData.put("statistics", sqlCallTreeContext.getStatistics());
exportData.put("exportTime", LocalDateTime.now());
exportData.put("version", "1.0");
return ResponseEntity.ok(exportData);
}
/**
* 系统状态检查
*/
@GetMapping("/health")
public ResponseEntity<Map<String, Object>> healthCheck() {
Map<String, Object> health = new HashMap<>();
health.put("status", "UP");
health.put("traceEnabled", sqlCallTreeContext.isTraceEnabled());
health.put("slowSqlThreshold", sqlCallTreeContext.getSlowSqlThreshold());
health.put("timestamp", LocalDateTime.now());
return ResponseEntity.ok(health);
}
/**
* 递归收集慢SQL节点
*/
private void collectSlowSqlNodes(List<SqlNode> nodes, List<SqlNode> slowSqlNodes) {
for (SqlNode node : nodes) {
if (node.isSlowSql()) {
slowSqlNodes.add(node);
}
if (node.getChildren() != null && !node.getChildren().isEmpty()) {
collectSlowSqlNodes(node.getChildren(), slowSqlNodes);
}
}
}
}5. 前端可视化实现
前端使用D3.js实现交互式的SQL调用树可视化，主要包含以下功能：
kotlin
// sql-tree.js - 主要的可视化逻辑
class SqlTreeVisualizer {
constructor() {
this.width = 1200;
this.height = 800;
this.margin = { top: 50, right: 150, bottom: 50, left: 150 };
// 初始化SVG容器
this.svg = d3.select('#tree-container')
.append('svg')
.attr('width', this.width)
.attr('height', this.height);
this.g = this.svg.append('g')
.attr('transform', `translate(${this.margin.left},${this.margin.top})`);
// 配置树布局
this.tree = d3.tree()
.size([this.height - this.margin.top - this.margin.bottom,
this.width - this.margin.left - this.margin.right]);
// 初始化工具提示
this.tooltip = d3.select('body').append('div')
.attr('class', 'tooltip')
.style('opacity', 0);
}
/**
* 渲染SQL调用树
*/
render(sessions) {
this.g.selectAll('*').remove();
if (!sessions || Object.keys(sessions).length === 0) {
this.showEmptyState();
return;
}
// 选择第一个会话进行展示
const sessionKey = Object.keys(sessions)[0];
const rootNodes = sessions[sessionKey];
if (rootNodes && rootNodes.length > 0) {
this.renderTree(rootNodes[0]);
}
}
/**
* 渲染单个调用树
*/
renderTree(rootNode) {
// 构建D3层次结构
const root = d3.hierarchy(rootNode, d => d.children);
// 计算节点位置
this.tree(root);
// 绘制连接线
const links = this.g.selectAll('.link')
.data(root.links())
.enter().append('path')
.attr('class', 'link')
.attr('d', d3.linkHorizontal()
.x(d => d.y)
.y(d => d.x))
.style('fill', 'none')
.style('stroke', '#94a3b8')
.style('stroke-width', '2px')
.style('stroke-opacity', 0.6);
// 绘制节点组
const nodes = this.g.selectAll('.node')
.data(root.descendants())
.enter().append('g')
.attr('class', 'node')
.attr('transform', d => `translate(${d.y},${d.x})`);
// 绘制节点圆圈
nodes.append('circle')
.attr('r', 10)
.style('fill', d => this.getNodeColor(d.data))
.style('stroke', '#1e293b')
.style('stroke-width', '2px')
.style('cursor', 'pointer');
// 添加节点文本
nodes.append('text')
.attr('dy', '.35em')
.attr('x', d => d.children ? -15 : 15)
.style('text-anchor', d => d.children ? 'end' : 'start')
.style('font-size', '12px')
.style('font-weight', '500')
.style('fill', '#1e293b')
.text(d => this.getNodeLabel(d.data));
// 添加交互事件
nodes
.on('mouseover', (event, d) => this.showTooltip(event, d.data))
.on('mouseout', () => this.hideTooltip())
.on('click', (event, d) => this.showNodeDetails(d.data));
}
/**
* 获取节点颜色
*/
getNodeColor(data) {
if (data.errorMessage) {
return '#ef4444'; // 错误：红色
}
if (data.slowSql) {
return '#f59e0b'; // 慢SQL：橙色
}
switch (data.sqlType) {
case 'SELECT':
return '#10b981'; // 查询：绿色
case 'INSERT':
return '#3b82f6'; // 插入：蓝色
case 'UPDATE':
return '#8b5cf6'; // 更新：紫色
case 'DELETE':
return '#ef4444'; // 删除：红色
default:
return '#6b7280'; // 默认：灰色
}
}
/**
* 获取节点标签
*/
getNodeLabel(data) {
const time = data.executionTime || 0;
return `${data.sqlType} (${time}ms)`;
}
/**
* 显示工具提示
*/
showTooltip(event, data) {
const tooltipContent = `
<div class="font-semibold text-gray-900">${data.sqlType} 操作</div>
<div class="text-sm text-gray-600 mt-1">
<div>执行时间: ${data.executionTime || 0}ms</div>
<div>影响行数: ${data.affectedRows || 0}</div>
<div>服务: ${data.serviceName || 'Unknown'}</div>
<div>方法: ${data.methodName || 'unknown'}</div>
${data.errorMessage ? `<div class="text-red-600">错误: ${data.errorMessage}</div>` : ''}
</div>
`;
this.tooltip.transition()
.duration(200)
.style('opacity', .9);
this.tooltip.html(tooltipContent)
.style('left', (event.pageX + 10) + 'px')
.style('top', (event.pageY - 28) + 'px');
}
/**
* 隐藏工具提示
*/
hideTooltip() {
this.tooltip.transition()
.duration(500)
.style('opacity', 0);
}
/**
* 显示空状态
*/
showEmptyState() {
this.g.append('text')
.attr('x', (this.width - this.margin.left - this.margin.right) / 2)
.attr('y', (this.height - this.margin.top - this.margin.bottom) / 2)
.attr('text-anchor', 'middle')
.style('font-size', '18px')
.style('fill', '#6b7280')
.text('暂无SQL调用数据');
}
/**
* 显示节点详情
*/
showNodeDetails(data) {
// 在侧边栏显示详细信息
const detailsPanel = document.getElementById('node-details');
if (detailsPanel) {
detailsPanel.innerHTML = `
<h3 class="text-lg font-semibold mb-4">SQL详情</h3>
<div class="space-y-2">
<div><span class="font-medium">类型:</span> ${data.sqlType}</div>
<div><span class="font-medium">执行时间:</span> ${data.executionTime || 0}ms</div>
<div><span class="font-medium">影响行数:</span> ${data.affectedRows || 0}</div>
<div><span class="font-medium">服务:</span> ${data.serviceName || 'Unknown'}</div>
<div><span class="font-medium">方法:</span> ${data.methodName || 'unknown'}</div>
<div><span class="font-medium">线程:</span> ${data.threadName || 'unknown'}</div>
${data.sql ? `<div><span class="font-medium">SQL:</span><pre class="mt-1 p-2 bg-gray-100 rounded text-sm">${data.sql}</pre></div>` : ''}
${data.parameters ? `<div><span class="font-medium">参数:</span><pre class="mt-1 p-2 bg-gray-100 rounded text-sm">${data.parameters}</pre></div>` : ''}
${data.errorMessage ? `<div><span class="font-medium text-red-600">错误:</span><div class="mt-1 p-2 bg-red-50 rounded text-sm text-red-700">${data.errorMessage}</div></div>` : ''}
</div>
`;
}
}
}核心特性：
- 🌳 树形布局：清晰展示SQL调用层次关系
- 🎨 颜色编码：绿色(正常)、红色(慢SQL)
- 🖱️ 交互操作：点击节点查看详情，悬停显示提示
- 🔍 智能筛选：支持按执行时间、SQL类型等条件筛选
- 📊 实时刷新：支持自动/手动刷新数据
快速开始
环境要求
- Java 21+
- Maven 3.6+
- 现代浏览器（支持ES6+）
访问系统
启动成功后，可以通过以下地址访问：
- 可视化界面 ：http://localhost:8080/index.html
- H2数据库控制台 ：http://localhost:8080/h2-console
-
- JDBC URL:
jdbc:h2:mem:testdb - 用户名:
sa - 密码: （空）
- JDBC URL:
项目配置
核心依赖（pom.xml）
xml
<dependencies>
<!-- Spring Boot 3.4.5 -->
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-web</artifactId>
<version>3.4.5</version>
</dependency>
<!-- MyBatis 3.0.3 -->
<dependency>
<groupId>org.mybatis.spring.boot</groupId>
<artifactId>mybatis-spring-boot-starter</artifactId>
<version>3.0.3</version>
</dependency>
<!-- H2 Database -->
<dependency>
<groupId>com.h2database</groupId>
<artifactId>h2</artifactId>
<scope>runtime</scope>
</dependency>
<!-- Lombok -->
<dependency>
<groupId>org.projectlombok</groupId>
<artifactId>lombok</artifactId>
<optional>true</optional>
</dependency>
</dependencies>应用配置（application.yml）
yaml
server:
port: 8080
spring:
application:
name: springboot-sql-tree
datasource:
url: jdbc:h2:mem:testdb
driver-class-name: org.h2.Driver
username: sa
password:
schema: classpath:schema.sql
data: classpath:data.sql
h2:
console:
enabled: true
path: /h2-console
mybatis:
mapper-locations: classpath:mapper/*.xml
type-aliases-package: com.example.sqltree.entity
configuration:
map-underscore-to-camel-case: true
lazy-loading-enabled: true
cache-enabled: true
log-impl: org.apache.ibatis.logging.slf4j.Slf4jImpl实际应用场景
开发调试场景
场景1：复杂查询性能分析
当调用 /api/demo/user/1/detail 接口时，系统会自动捕获以下SQL调用链：
sql
UserService.getUserDetailWithOrders()
├── SELECT * FROM users WHERE id = ? (2ms)
└── SELECT * FROM orders WHERE user_id = ? (15ms)
└── SELECT * FROM order_items WHERE order_id IN (...) (45ms)通过可视化界面可以清晰看到：
- 总执行时间：62ms
- SQL调用深度：2层
- 性能瓶颈：order_items查询耗时最长
场景2：慢SQL识别
系统自动标识执行时间超过阈值（默认1000ms）的SQL：
json
{
"nodeId": "uuid-123",
"sql": "SELECT * FROM orders o JOIN users u ON o.user_id = u.id WHERE o.status = ?",
"executionTime": 1250,
"slowSql": true,
"serviceName": "OrderService",
"methodName": "getOrdersWithUserInfo"
}数据监控
统计信息示例
yaml
{
"totalSqlCount": 1247,
"slowSqlCount": 23,
"errorSqlCount": 5,
"averageExecutionTime": 35.6,
"slowSqlThreshold": 1000,
"traceEnabled": true
}慢SQL分析报告
系统提供按执行时间排序的慢SQL列表：
css
[ { "sql": "SELECT COUNT(*) FROM orders WHERE created_at BETWEEN ? AND ?", "executionTime": 2150, "serviceName": "ReportService", "methodName": "generateDailyReport", "affectedRows": 1 }, { "sql": "UPDATE users SET last_login = ? WHERE id IN (...)", "executionTime": 1890, "serviceName": "UserService", "methodName": "batchUpdateLastLogin", "affectedRows": 156 }]技术特点
零侵入设计
- 基于MyBatis拦截器实现，无需修改现有业务代码
- 通过注解和配置即可启用SQL监控功能
- 支持动态开启/关闭追踪功能
线程安全
- 使用
ThreadLocal确保多线程环境下的数据隔离 ConcurrentHashMap保证全局会话存储的线程安全- 无锁设计，避免性能瓶颈
内存友好
- 会话级别的数据存储，避免全局数据累积
- 支持手动清理和自动过期机制
- 轻量级数据结构，内存占用小
总结
这个项目展示了如何结合Spring Boot生态和前端技术，构建一个实用的SQL监控工具，为日常开发和性能优化提供有力支持。
