openlayer绘制图形

一、介绍

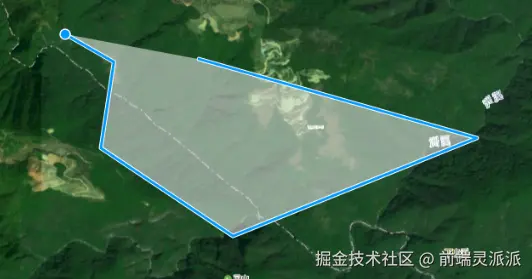

openlayer提供了一个绘制图形的工具。允许用户在地图上交互式绘制点（Point）、线（LineString）、多边形（Polygon）、圆形（Circle） 等几何图形。

二、初始化地图

js 复制代码

import { Map, View } from "ol";
import { XYZ, Vector as VectorSource } from "ol/source.js";
import { Tile as TileLayer, Vector as VectorLayer } from "ol/layer.js";
import { toLonLat, fromLonLat } from "ol/proj";
import "ol/ol.css";

const raster = new TileLayer({
      source: new XYZ({
        url: pgis_img,
        rossOrigin: "anonymous",
        projection: "EPSG:4326",
        tileGrid: createXYZ({
          extent: [-180, -90, 180, 90],
          maxZoom: 20,
        }),
      }),
    });

   const source = new VectorSource({ wrapX: false });
    tconst vector = new VectorLayer({
      source: this.source,
      zIndex: 100,
      declutter: true  // 避免图标重叠
    });
     const map = new Map({
      layers: [raster, vector],
      target: id,
      view: new View({
        center: fromLonLat(center),
        zoom: 13
      }),
      controls: [], // 不添加任何默认控件
    });

三、draw工具

OpenLayers 的 Draw 交互允许用户在 map 上绘制几何图形。以下是 Draw 的基本用法和常见配置：

选项	类型	描述
`source`	`ol/source/Vector`	必需，绘制的要素将添加到的矢量源
`type`	`string`	必需，几何类型 ('Point', 'LineString', 'Polygon', 'Circle', 'MultiPoint', 'MultiLineString', 'MultiPolygon')
`style`	`ol/style/Style`	绘制时的样式
`freehand`	`boolean`	是否自由绘制（默认false）
`maxPoints`	`number`	最大点数（用于线或多边形）
`minPoints`	`number`	最小点数（用于线或多边形）
`geometryFunction`	`function`	自定义几何函数
`condition`	`function`	触发绘制的条件（默认是点击）
`snapTolerance`	`number`	捕捉容差（像素）

js 复制代码

import Draw from "ol/interaction/Draw.js";

const draw = new Draw({
  source: source, // 绘制的要素将添加到的源
  id: type,
  type: type, // 几何类型：'Point', 'LineString', 'Polygon', 'Circle'等
});

map.addInteraction(draw);// 将绘制交互添加到地图

//绘制开始
draw.on("drawstart", (e) => {
   console.log('绘制开始', evt.feature);
});

// 绘制结束
draw.on('drawend', function(evt) {
  console.log('绘制结束', evt.feature);
  // 可以在这里处理绘制完成的要素
});

// 绘制过程中
draw.on('drawabort', function() {
  console.log('绘制中止');
});

// 移除现有的绘制交互
map.removeInteraction(this.draw);

//撤销最后一次绘制
draw.removeLastPoint();

四、将绘制的图像生成geojson

new GeoJSON() 是 OpenLayers 中用于处理 GeoJSON 数据的格式类，它提供了读取和写入 GeoJSON 数据的功能。

readFeatures() - 读取 GeoJSON 要素
writeFeatures() - 写入 GeoJSON 要素
readFeature() - 读取单个 GeoJSON 要素
writeFeature() - 写入单个 GeoJSON 要素

GeoJSON 标准规定使用 WGS84 坐标系(EPSG:4326)，而 OpenLayers 地图通常使用 Web 墨卡托投影(EPSG:3857)。GeoJSON 类可以自动处理坐标转换：

js 复制代码

import GeoJSON from "ol/format/GeoJSON";

draw.on("drawend", (e) => {

      const feature = e.feature;
      let geometry = feature.getGeometry();

      if (!geometry) {
        console.error("几何图形不存在！");
        return;
      }

      // 如果是圆形，转换为多边形
      if (geometry.getType() === "Circle") {
        geometry = fromCircle(geometry, 64);
        feature.setGeometry(geometry);
      }

      feature.setProperties({
        name,
        id
      });

      let geojson = new GeoJSON().writeFeature(feature, {
        featureProjection: "EPSG:3857", // 目标坐标系
        dataProjection: "EPSG:4326", // 数据源坐标系
      });

      console.log("geo", geojson);

});
