WIFI国家码修改信道方法_高通平台

WIFI 国家码修改信道方法 _ 高通平台

Qcom平台修改方法

修改前准备

1 Qcom平台修改方法

修改前准备

打开代码目录, BP分支中WLAN.MSL.3.0.1\wlan_proc\wlan\phyrf_svc_li\tools\bdfUtil\Regulatory_BDF_tools

打开该目录下的Regulatory_BDF_6G_In_Data.xlsx

相关Sheet说明

复制代码

  #### COUNTRY_LOOKUP sheet

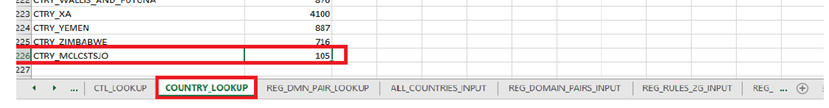

COUNTRY_LOOKUP sheet是定义国家码的，添加国家码时，需要在最后面添加CTRY_开头的国家码字符和一个不和前面重复的十进制数，如下图

1. REG_DMN_PAIR_LOOKUP、REG_DOMAIN_PAIRS_INPUT与ALL_COUNTRIES_INPUT sheet

ALL_COUNTRIES_INPUT sheet添加国家码CTRY_MCLCSTSJO对应域WORD_WORLD和国家码简写，带宽等

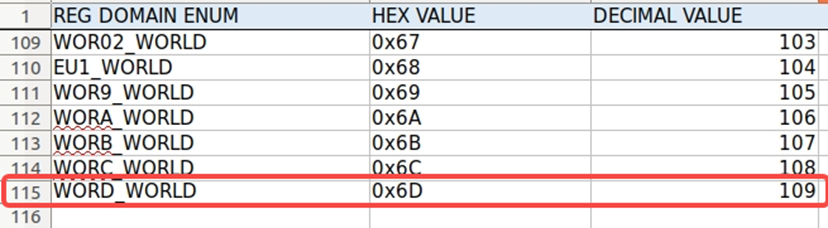

在REG_DMN_PAIR_LOOKUP添加，名称和序号也必须唯一，参照前面的，递增1

在REG_DOMAIN_PAIRS_INPUT sheet添加，其中WORD_WORLD是REG_DMN_PAIR_LOOKUP sheet定义的，WORLD_5G_3_id是REG_DOMAINS_5G_LOOKUP定义的，对应的信道在REG_DOMAINS_5G_INPUT设置；后面的WORLD_2G_2_id我这里是沿用之前的，如果要重新定义需要在REG_DOMAINS_5G_LOOKUP、REG_DOMAINS_5G_INPUT里定义和设置信道。

同样的如果之前的REG DOMAIN ID,和想要加的信道相同，也可以使用之前的，例如WORLD_5G_2_id

1. REG_DOMAINS_5G_LOOKUP与REG_DOMAINS_5G_INPUT sheet

REG_DOMAINS_5G_LOOKUP是5G的监管域，本人理解就是定义一个域包含哪些信道段

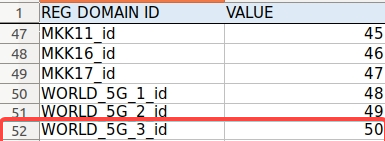

在REG_DOMAINS_5G_LOOKUP shett里添加WORLD_5G_3_id，VALUE也必须是唯一的，参照前面的，递增1

然后在REG_DOMAINS_5G_INPUT 相同行数添加，其中UM_REG_RULES必须与RULE总数相同，这里是52

类似的有2G的监管域REG_DOMAINS_2G_LOOKUP与REG_DOMAINS_2G_INPUT

到此，新添一个国家码信道，添加完成了

1. FLAGS标记定义

一些FLAG的描述

REGULATORY_CHAN_DISABLED:This channel is disabled.

REGULATORY_CHAN_NO_IR:不然发起辐射，也就是不能主动发我探测或信号帧、只能被动扫描，监听周围无线网络；No-IBSS，意味着不支持自组网模式.

REGULATORY_CHAN_RADAR:在该频道进行雷达检测，如果有雷达在使用这个频道，可能会切换到其它信道.

REGULATORY_CHAN_NO_OFDM:该频道上不允许使用 OFDM（正交频分复用）技术， OFDM是将高速数据流分成多个较低速率的子载波进行传输的技术。

REGULATORY_CHAN_INDOOR_ONLY:只允许在室内使用，可能是为了保护其他无线系统的正常运行。

REGULATORY_CHAN_NO_HT40:不允许使用 40 MHz 的带宽.

REGULATORY_CHAN_NO_80MHZ:不允许使用 80 MHz 的带宽.

REGULATORY_CHAN_NO_160MHZ:不允许使用 160 MHz 的带宽.

REGULATORY_CHAN_NO_20MHZ:不允许使用 20 MHz 的带宽.

REGULATORY_CHAN_NO_10MHZ:不允许使用 10 MHz 的带宽.

REGULATORY_PHYMODE_NO11A:不允许使用 11a.

REGULATORY_PHYMODE_NO11B:不允许使用 11b.

REGULATORY_PHYMODE_NO11G:不允许使用 11g.

REGULATORY_CHAN_NO11N:不允许使用 11n.

REGULATORY_PHYMODE_NO11AC:不允许使用 11ac，也就是Wi-Fi 5.

REGULATORY_PHYMODE_NO11AX:不允许使用 11ax，也就是Wi-Fi 6.

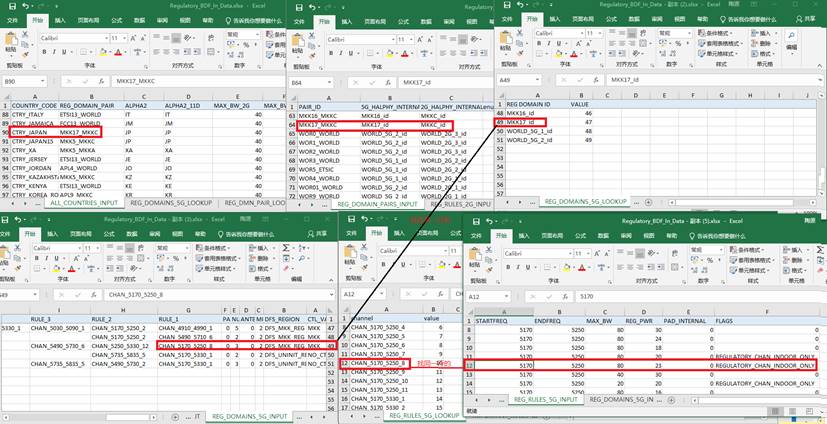

修改FLAGS的方法如下，首先从ALL_COUNTRIES_INPUT sheet里找到对应国家比如CTRY_JAPAN,通过REG_DOMAIN_PAIRS_INPUT找到对应的5G域MKK17_id，通过REG_DOMAINS_5G_LOOKUP里MKK17_id的行数找到REG_DOMAINS_5G_INPUT对应行数就是这个域对应的信道段，在REG_RULES_5G_LOOKUP找其中一个段CHAN_5170_5250_8，通过行数12找到REG_RULES_5G_INPUT里的的12行就是这个段对应的频道范围起始频道、结束频道、带宽、PWR、还有FLAGS，在这里就可以修改了

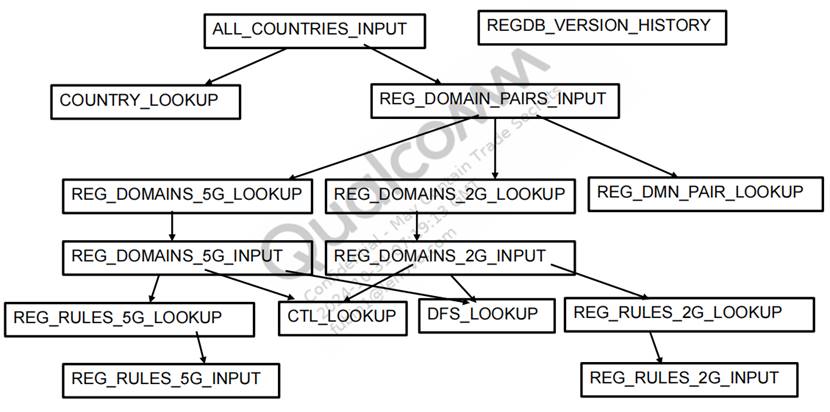

通过这张图可以看到整个Regulatory_BDF_In_6G_Data.xlsx如何定义国家码了，将途中的5G改为2G就是修改2.4G频道的方法。图中只修改了CHAN_5170_5250_8，还有其它组，也是一样的。

1. Regulatory_BDF_In_6G_Data.xlsx sheet总结

REGDB_VERSION_HISTORY：修改记录的sheet

LOOKUP结尾的sheet都是定义，添加国家码、域组（包含2.4G域和5G域）、域（包含很多信道段）、信道段都是通过这些带LOOKUP的shett，FLAGS的话我认为是不能添加的，除非有其它对应修改

REG_DOMAINS_2G_LOOKUP：2.4G域定义的sheet

REG_DOMAINS_5G_LOOKUP：5G域定义的sheet

REG_RULES_2G_LOOKUP：2G信道段定义的sheet

REG_RULES_5G_LOOKUP：5G信道段定义的sheet

IMPORTANT_MACROS_LOOKUP：重要的FLAGS定义的sheet

DFS_LOOKUP：DFS FLAGS定义的sheet

CTL_LOOKUP：CTL FLAGS定义的sheet

COUNTRY_LOOKUP：国家码定义的sheet

REG_DMN_PAIR_LOOKUP：5G和2.4G域组定义的sheet

INPUT结尾的sheet都是赋值，国家码、域组、域、信道段定义个十进制值，不能重复，这个应该在解析表格时为了程序容易辨识

ALL_COUNTRIES_INPUT：设置每个国家码对应的域组、国家码简写、2.4G带宽、5G带宽等

REG_DOMAIN_PAIRS_INPUT：设置域组对应的5G和2.4G域

REG_RULES_2G_INPUT：设置2.4G域对应的信道范围、带宽、power、FLAGS、PAD_INTERNAL

REG_RULES_5G_INPUT：设置5G域对应的信道范围、带宽、power、FLAGS、PAD_INTERNAL

REG_DOMAINS_5G_INPUT：设置5G域的范围，也就是具体支持哪些域组

REG_DOMAINS_2G_INPUT：设置2.4G域的范围，也就是具体支持哪些域组
1.

脚本运行

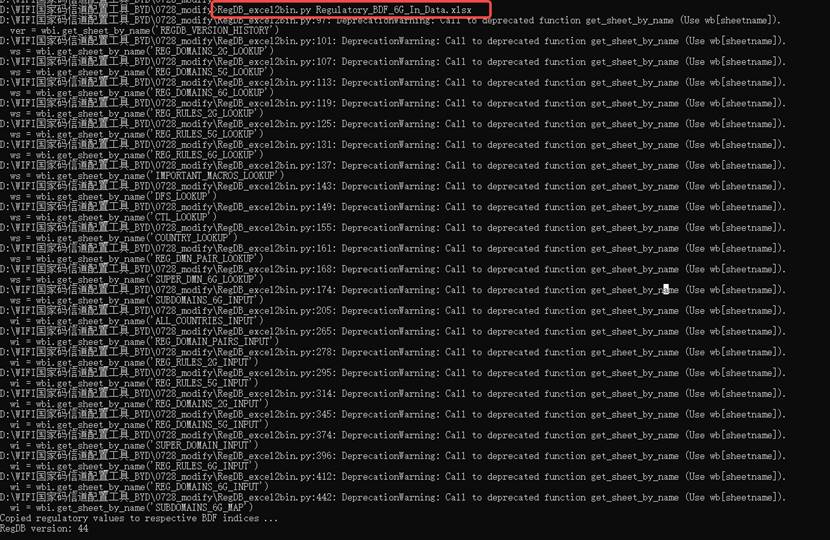

修改完Regulatory_BDF_6G_In_Data.xlsx后，运行同一目录下RegDB_excel2bin.py Regulatory_BDF_6G_In_Data.xlsx得到regdb.bin 和regdb.txt

为了优先使用regdb.bin内容来控制信道，需要将regdb.txt内regDbEnable置为1

具体规则是：

Software firstchecksinregdb.binand uses the following flow to load regulatory database:

■If regDbEnable (in regdb.bin) = 1, then take values from regdb.bin.

■If regDbEnable (in regdb.bin) = 0, then check for regDbFlag in bdf.

■If regDbFlag (in bdf) = 1, then take values from BDF.

■If regDbFlag (in bdf) is also 0,then take default values from driver/firmware.

国家码信道验证方法

如果不想等全编验证的话，可以将生成的regdb.bin push进手机并重启生效后查看当前国家码及信道

临时PUSH指令：

adb root

adb remount

adb shell mount -o rw,remount /dev/block/sde6 /vendor/firmware_mnt

adb push regdb.bin /vendor/firmware_mnt/image/qca6750/regdb.bin

adb shell sync

adb reboot

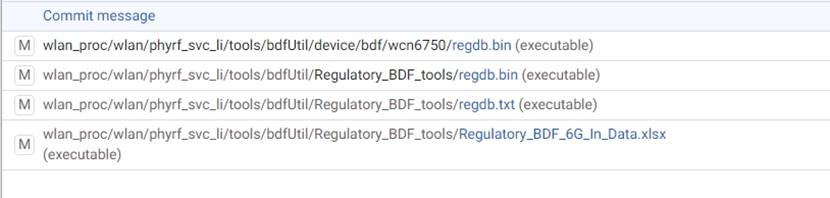

需要提交的文件

虽然起作用的只是regdb.bin，但是其它文件也要修改特别是Regulatory_BDF_In_6G_Data.xlsx，因为要是没有提交，后面人修改的这个文件就不包含你的修改，通过它生成的regdb.bin也就没有你的修改。

手机重启后，将国家码设置为对应国家，然后使用命令读取支持的信道，也可查看Log。

案例分析

复制代码

  ### JP 国家码配置 5180到5240信道, 5260到5320信道 ，5550到5720信道

  1.

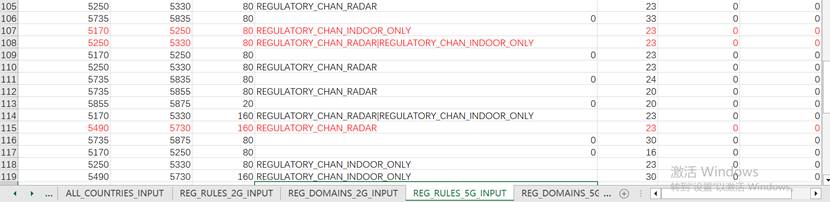

     #### REG_RULES_5G_INPUT

在REG_RULES_5G_INPUT 里面找到第107行，对应的起始信道5170，终止信道5250，带宽80M，中心频段是5180,5200,5220,5240；

找到第108行，对应的起始信道为5250，终止信道为5330，带宽80M，中心频段是5240,5260,5280,5300；

找到第115行，对应的起始信道为5490，终止信道为5730，带宽为160M，中心频段为5500，5520,5540, 5560，5580,5600,5620,5640,5660,5680,5700,5720

1. REG_RULES_5G_LOOKUP

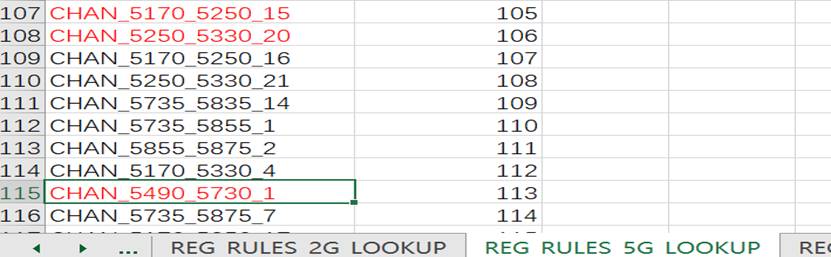

在REG_RULES_5G_LOOKUP 107行找到信道段是CHAN_5170_5250_15

在REG_RULES_5G_LOOKUP 108行找到信道段是CHAN_5250_5330_20

在REG_RULES_5G_LOOKUP 115行找到信道段是CHAN_5490_5730_1

1. ALL_COUNTIES_INPUT

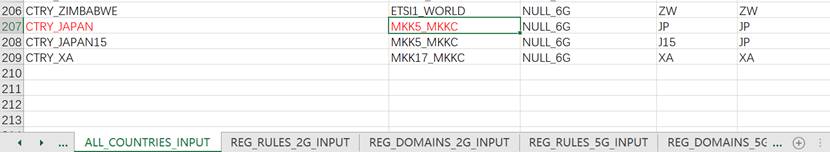

ALL_COUNTIES_INPUT里面通过国家码JP搜索到第207行，JP对应的区域码为MKK5_MKKC

1. REG_DMN_PAIR_LOOKUP

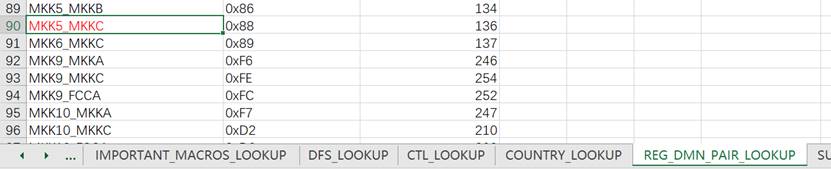

在REG_DMN_PAIR_LOOKUP 中搜索到MKK5_MKKC

1. REG_DOMAIN_PARIS_INPUT

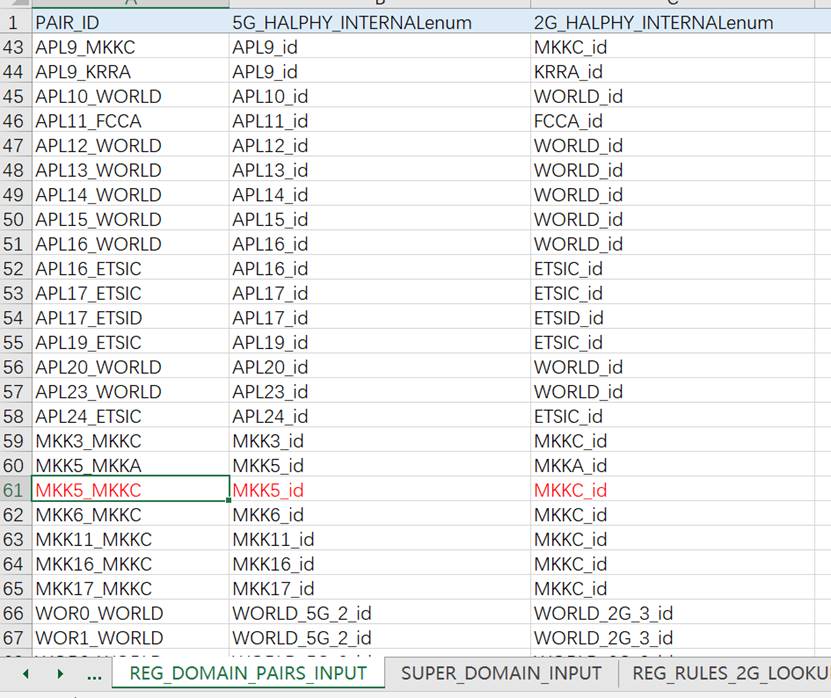

在REG_DOMAIN_PARIS_INPUT中搜索到MKK5_MKKC对应的WIFI 5G的信道段为MKK5_id

1. REG_DOMAINS_5G_LOOKUP

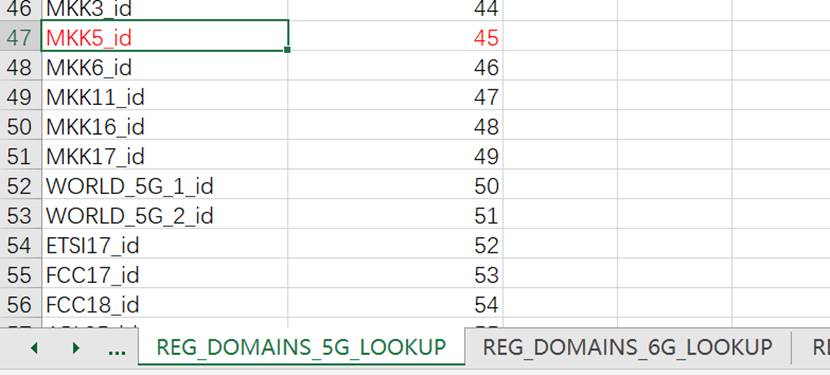

在REG_DOMAINS_5G_LOOKUP中找到MKK5_id对应47行

1. REG_DOMAINS_5G_INPUT

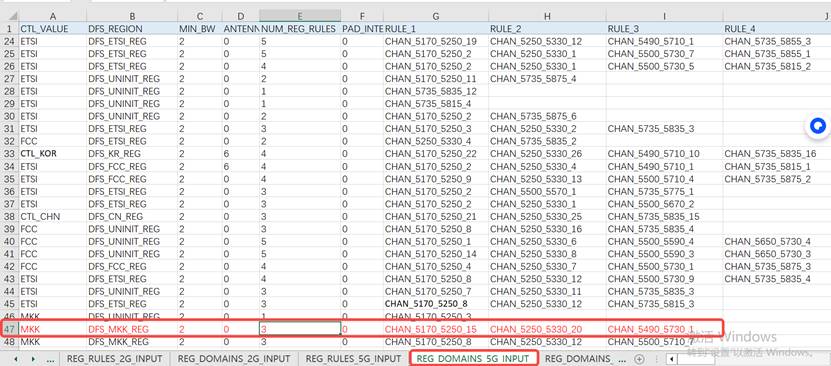

在REG_DOMAINS_5G_INPUT中47行配置RULE1为CHAN_5170_5250_15，RULE2为CHAN_5250_5330_20，RULES3为CHAN_5490_5730_1

最后保存Regulatory_BDF_In_6G_Data.xlsx文件, 编译regdb.bin文件，按前面方法push到手机，验证，最后提交相关文件上库。

总结

通过相关修改，测试机作为WIFI STA（2.4G）时，支持1-13ch

测试机作为WIFI STA(5G)时，支持36-64ch 和100-144ch。
