作为一名常年与各类嵌入式开发板打交道的电子工程师，手里的板子没有一百也有八十，从高端工业级主控到入门级学习板，见得多了，对一款开发板的评判也多了几分务实------不看花里胡哨的宣传，只看硬件做工、资源配置和上手门槛。
近期，从半导纵横 平台申请到了乐鑫ESP32-C3-DevKitM-1开发板，先聊聊申请和邮寄体验，半导纵横平台的评测申请流程不算复杂，填写完申请理由和预期评测方向后，审核速度很快，确认通过后当天就安排了顺丰发货。
作为北京同城，顺丰的速度果然没让人失望，下午发货，第二天上午就送到了，包装得很严实，外层是顺丰的硬纸盒，里面还有一层缓冲泡沫，避免了运输过程中颠簸对开发板造成损伤，这点必须给半导纵横和乐鑫点个赞，细节拉满。
接下来就带大家从头到尾，好好盘一盘这款板子的硬件实力。
一、开箱体验
拆开外层包装，就能看到开发板的专属包装盒，包装盒采用简约的白色设计，正面印有乐鑫科技的LOGO和开发板型号"ESP32-C3-DevKitM-1"，简洁明了，典型的工业级产品包装风格，不搞多余的花哨设计，务实得很，和我们工程师的做事风格简直不谋而合。
先抽出开发板包装盒
背面：

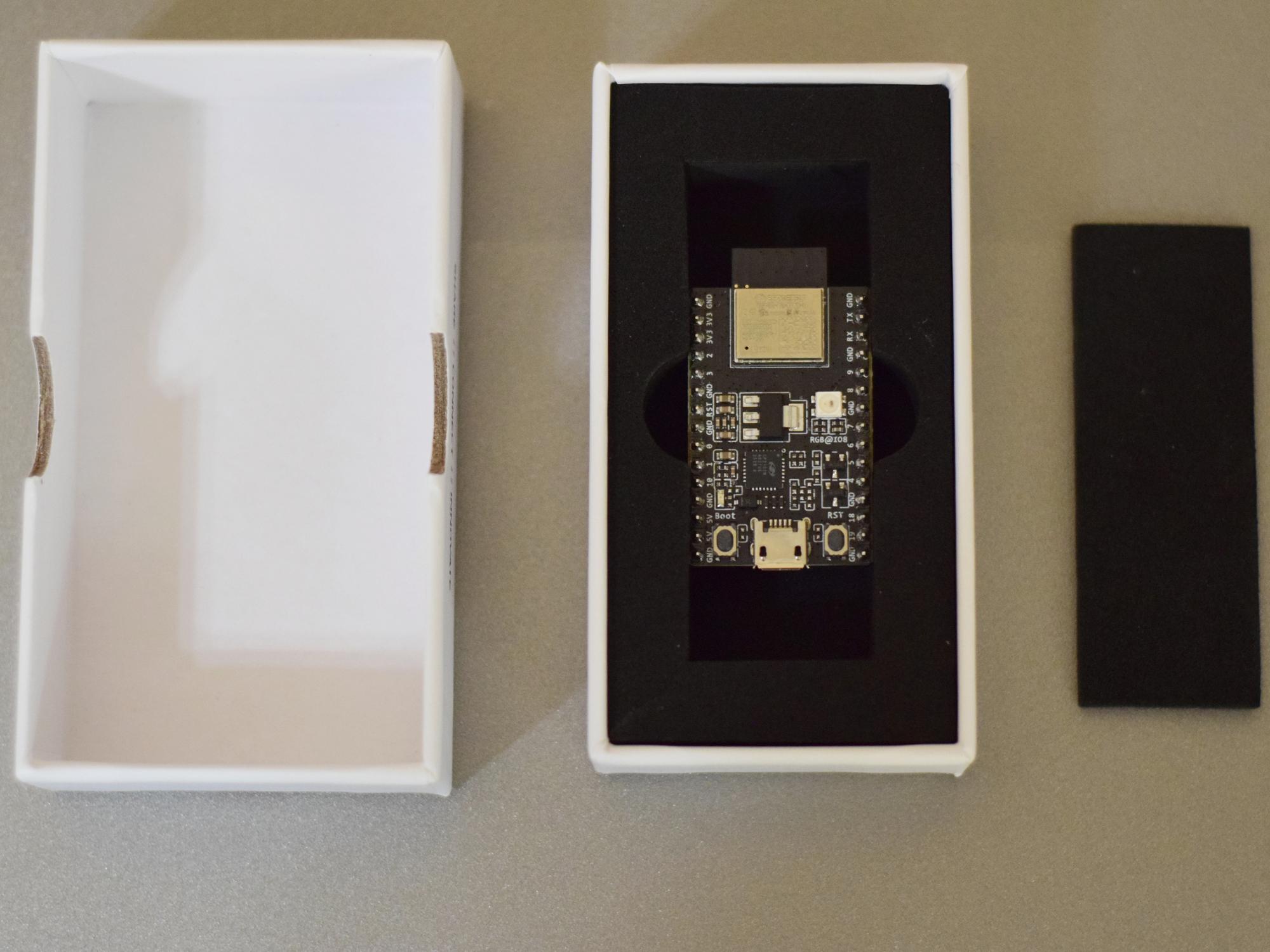

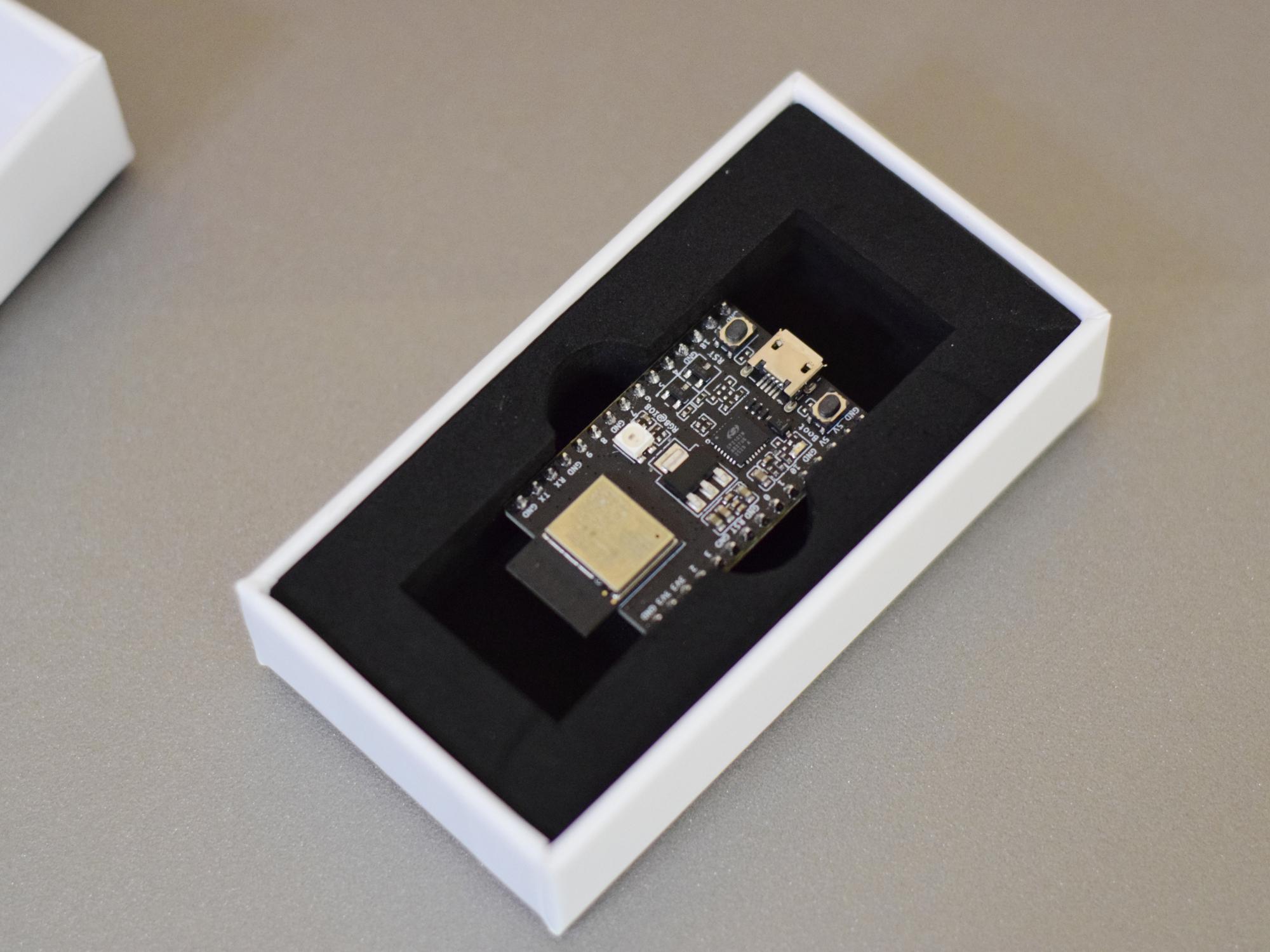

打开包装盒，第一感觉就是"用心"，虽然是入门级开发板，但包装内部的防护一点不含糊------开发板被固定在一块黑色的泡棉卡槽里，刚好贴合板子的尺寸，既能防止运输过程中滑动磨损，也能有效防静电，避免静电对板载芯片造成损坏，这一点很多同价位的入门开发板都做不到，要么没有泡棉防护，要么泡棉裁剪粗糙，这款开发板在这方面确实用心了。

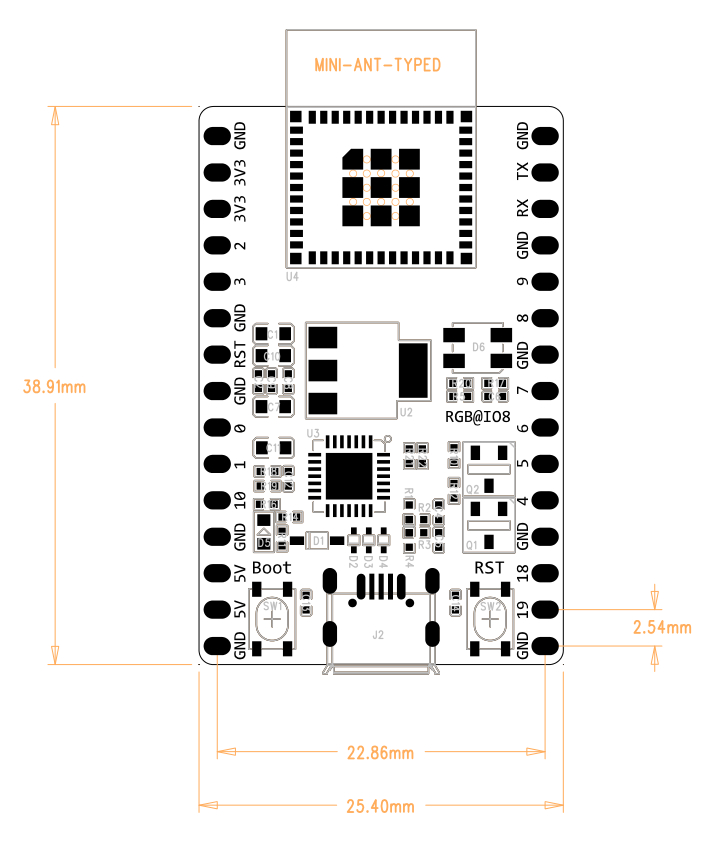

开发板整体呈长方形，尺寸为25.4mmx38.91mm ，拿在手里很轻巧，无论是放在面包板上使用，还是随身携带调试，都很方便。

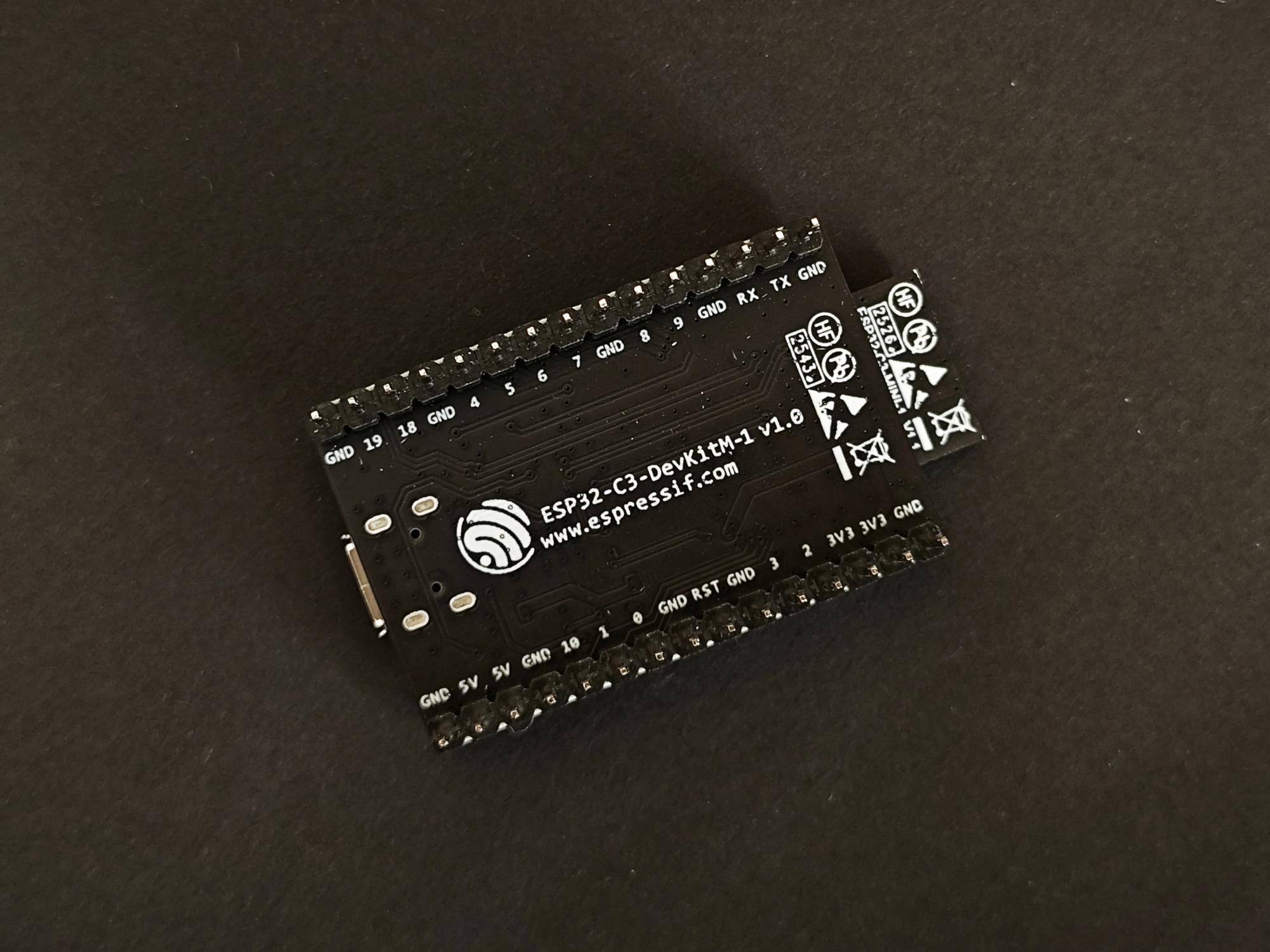

开发板应该是采用的双层PCB设计，哑黑色油墨，走线清晰规整，焊点均匀饱满，没有出现虚焊、连锡的情况，边缘切割也很光滑，没有毛刺，毕竟是做物联网SoC的大厂，硬件做工这块确实经得起推敲。
不过有一点需要吐槽一下，拆开包装后，只有一块开发板，没有配备Micro-USB数据线，也没有任何配件，对于刚入门的新手来说，可能会有点困扰，尤其在现在Type-C比较流行的时候，拿到板子想上电测试，结果发现没有Micro-USB数据线，只能临时找一根凑合用。
作为一名老工程师，手里数据线一大堆，倒是无所谓，但还是希望厂商后续能加一根低成本的Micro-USB数据线，哪怕是最普通的那种，或者直接换成Type-C的接口，也能提升不少用户体验，毕竟"到手即测"才是入门开发板该有的姿态，这点算是一个小小的遗憾吧。
二、硬件资源
作为硬件评测的核心部分，我们重点聊聊板子的硬件配置。
这款开发板基于乐鑫ESP32-C3-MINI-1模组设计，搭载的是ESP32-C3芯片，这是乐鑫首款基于RISC-V架构的无线SoC，主打低功耗、高集成度，非常适合物联网入门开发和小型物联网项目落地，接下来我们从核心芯片、板载组件、扩展接口 三个方面，逐一拆解它的硬件资源。

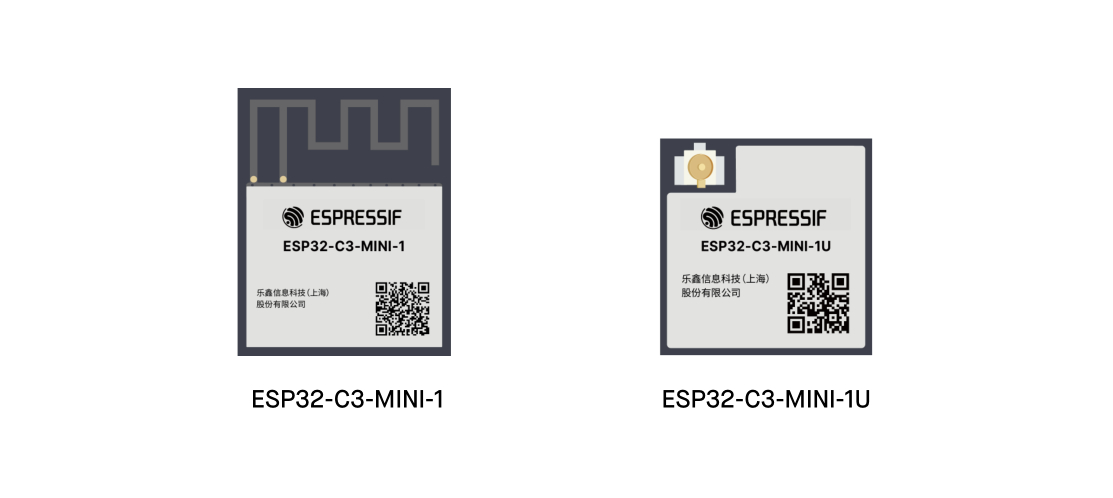

ESP32-C3-MINI-1模组集成了ESP32-C3芯片、4MB嵌入式Flash以及PCB板载天线，Flash直接封装在芯片中，使得模组的尺寸非常小巧，也让整个开发板的布局更加紧凑。这款芯片采用RISC-V 32位单核处理器，主频最高可达160MHz，虽然是单核，但对于入门开发、简单的物联网项目来说，完全够用------无论是跑简单的GPIO控制、串口通信，还是运行WiFi、蓝牙相关的程序，都能轻松应对。
无线通信能力是ESP32-C3系列的核心优势，ESP32-C3芯片集成了2.4GHz WiFi（802.11 b/g/n）和低功耗蓝牙（BLE 5.0 LE）双模无线通信模块，这也是它相较于ESP8266系列的最大优势------不仅支持WiFi连接，还支持蓝牙通信，能满足更多物联网场景的需求，比如WiFi远程控制、蓝牙近距离传输、BLE设备联动等。
板载的PCB天线信号表现中规中矩，在室内环境下，WiFi传输距离可达10-15米，蓝牙传输距离可达5-8米，对于入门测试和小型项目来说，完全足够，不需要额外外接天线，简化了硬件设计。
除此之外，ESP32-C3芯片还内置了丰富的外设资源，包括UART、SPI、I2C、ADC、PWM等常用接口，支持4路PWM输出，可满足LED调光、电机控制等需求；内置ADC模块，可实现模拟信号采集，适合连接电位器、温度传感器等模拟器件；同时支持睡眠模式、深度睡眠模式等多种低功耗模式，功耗控制表现出色，适合电池供电的物联网终端设备，比如智能手环、环境监测节点等。

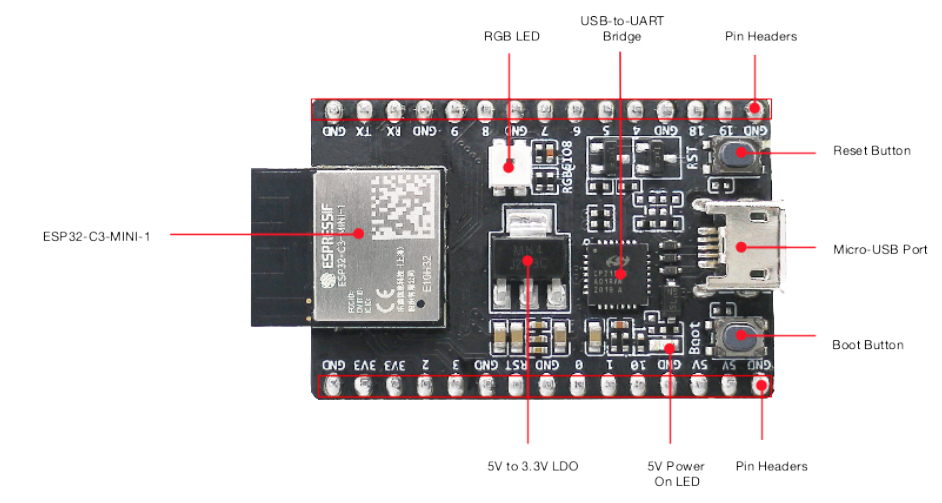

开发板的板载资源不算多，但每一个都很实用，首先是电源接口，开发板配备了一个Micro-USB接口，这个接口兼具供电和通信功能，既可以通过它给开发板供电（默认供电方式），也可以通过它实现PC与开发板之间的串口通信，用于程序下载和调试数据输出。
其次是指示灯和按键，开发板上配备了两个关键的指示灯：一个是电源指示灯（红色），当开发板正常上电后，红色指示灯会常亮，直观地告诉开发者板子供电正常；另一个是三色RGB LED灯（WS2812型号），由GPIO8驱动，支持多种颜色切换和灯光效果，这也是入门开发中最常用的外设之一，实用性拉满。
开发板还配备了两个物理按键：一个是复位按键（RESET），按下复位按键后，系统会重新启动，方便开发者在程序调试过程中快速复位系统，避免频繁插拔电源；另一个是BOOT按键（GPIO09），主要用于程序下载模式切换，当需要给开发板下载程序时，按住BOOT按键，再按下复位按键，开发板就会进入下载模式，松开按键后即可开始下载程序，操作简单易懂，即使是新手也能快速掌握。
最后是扩展排针接口，开发板两侧引出了两排排针，将模组上的大部分管脚都引出，方便开发者连接外部外设，比如传感器、显示屏、继电器等。排针采用标准2.54mm的间距设计，可直接插入面包板使用，跳线连接方便，无论是入门学习还是项目调试，都非常便捷。
三、配套资料
一款优秀的入门开发板，不仅需要过硬的硬件素质，还需要齐全的配套资料和便捷的开发方式，否则即使硬件再好，开发者也难以快速上手，这款板子在这方面的表现堪称优秀，无论是资料的完整性，还是开发方式的便捷性，都充分考虑了入门开发者的需求，同时也兼顾了专业开发者的使用习惯。
乐鑫官方为这款开发板提供了非常齐全的配套资料，涵盖了硬件设计、软件开发、调试测试等各个方面，开发者可以通过乐鑫官方网站、半导纵横平台其他网友分享的评测文章等渠道获取资料，这对于入门开发者来说非常友好。
核心资料包括以下几类：
一是硬件资料，包括开发板的原理图、PCB布局图、机械尺寸等，开发者可以通过原理图，清晰地了解开发板的电路设计、管脚连接等细节，对于想自己设计底板的开发者来说，这些资料非常有价值。
二是软件资料，包括芯片 datasheet、技术参考手册、快速入门指南等，主要包括底层驱动、寄存器定义等，适合深入研究。
ESP32-C3支持多种开发方式，主要分为两种主流方式：乐鑫官方的ESP-IDF开发环境和Arduino开发环境，开发者可以根据自己的需求和熟悉程度，选择合适的开发方式，灵活性很高，无论是新手还是老工程师，都能快速适应。
第一种是ESP-IDF开发环境，这是乐鑫官方推出的物联网开发框架，也是ESP32-C3系列芯片的原生开发环境，基于C/C++语言开发，功能强大，灵活性高，支持底层驱动开发、操作系统配置、无线通信协议开发等，适合专业开发者和有一定嵌入式开发基础的工程师，尤其是对于需要深入底层、定制化开发的项目来说，ESP-IDF开发环境是首选。
ESP-IDF开发环境支持Windows、Linux、MacOS等多种操作系统，安装方式也比较便捷，目前乐鑫推出了EIM图形化安装工具，开发者可以通过APT方式安装EIM，然后通过图形化界面，自定义选择芯片型号（ESP32-C3）、ESP-IDF版本（建议选择稳定版，如release-v5.4）、安装路径等，工具会自动下载所需的RISC-V编译工具链和SDK，无需手动配置环境变量和路径，大大简化了安装流程。
不过需要注意的是，安装过程中可能会遇到Python环境异常的问题，建议提前安装并修复Python环境（如安装python3-pip、python3-venv等），避免影响安装进度。对于追求编译速度的开发者，建议采用"Windows编辑代码+Linux虚拟机编译"的方式，解决Windows系统编译速度慢的问题，具体可以通过VS Code + SSH + Linux虚拟机的方式，实现远程编辑和编译，操作便捷，效率很高。
第二种是通用的Arduino开发环境，这是目前最受入门开发者欢迎的开发环境，基于C/C++语言开发，但语法更加简洁，上手门槛极低，和其他的板子一样，依托于Arduion的完善生态，不需要深入了解底层驱动和寄存器配置，只需要调用相关的库函数，就可以快速实现各种功能，非常适合新手入门学习，也适合快速验证硬件功能和简单项目开发。
需要先在Arduino IDE中添加ESP32系列开发板的管理地址，然后安装ESP32开发板包，安装完成后，就可以在开发板列表中选择"ESP32-C3-DevKitM-1"，即可开始编写程序。
除了这两种主流开发方式，这款开发板还支持LuatOS等其他开发框架，开发者可以根据自己的项目需求和技术积累，选择合适的开发框架，进一步降低开发门槛，提升开发效率。
四、总结
综合来看，ESP32-C3-DevKitM-1开发板是一款入门级的物联网开发板，无论是硬件做工、资源配置，还是配套资料、开发方式，都表现得非常出色，完全能够满足入门开发者的学习需求和小型物联网项目的开发需求，同时也能兼顾专业开发者的使用习惯，性价比拉满。
对于新手来说，这款开发板是入门物联网开发、学习RISC-V架构、掌握WiFi和蓝牙通信的绝佳选择，齐全的资料和便捷的开发方式，能让你快速上手，少走很多弯路；对于有一定基础的嵌入式工程师来说，这款开发板体积小巧、功耗低、灵活性高，非常适合用于小型物联网项目的原型开发和调试，能大大提升开发效率。
最后，再次感谢半导纵横 平台提供的这次评测机会，不仅让我体验到了这款优秀的开发板，也为广大嵌入式开发者提供了一个交流学习的平台。如果你正在寻找一款入门级物联网开发板，不需要过于强大的性能，但要求稳定、实用、入门门槛低，那么这款开发板绝对值得你入手，相信它能成为你嵌入式开发之路上的好帮手。

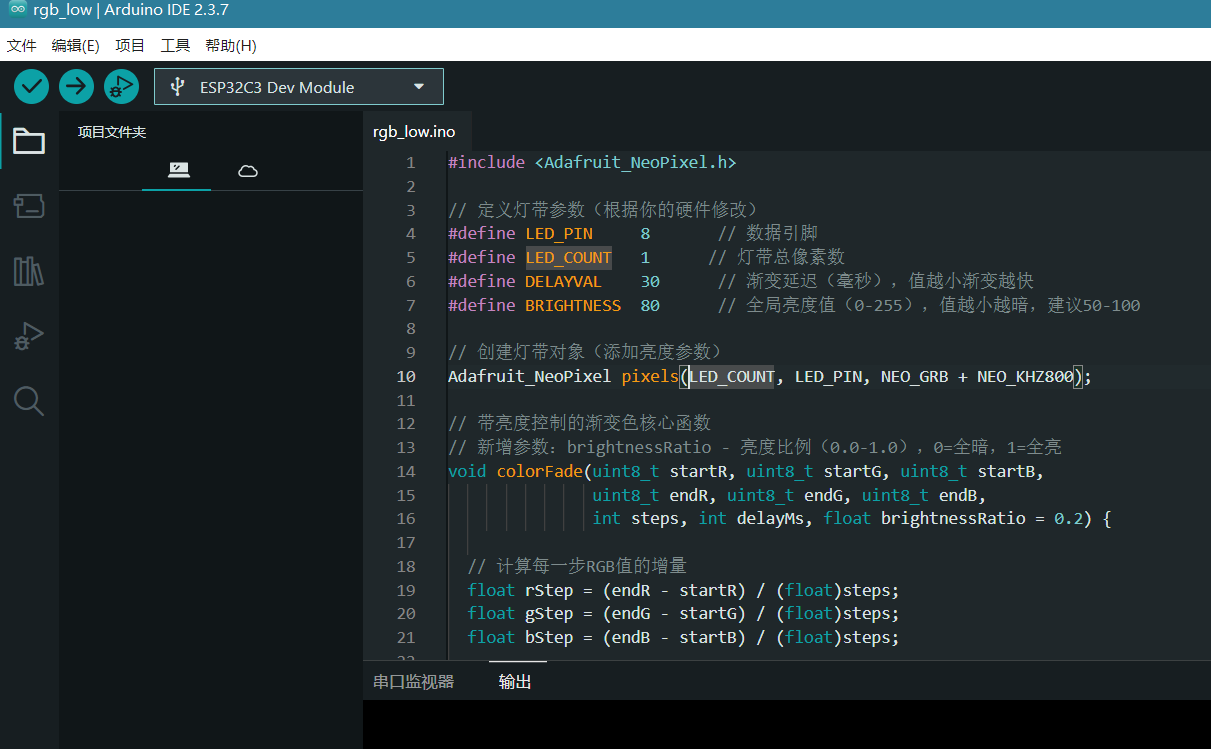

最后附上，基于Arduino开发方式实现的，RBG全彩渐变色代码：
c
#include <Adafruit_NeoPixel.h>
// 定义灯带参数（根据你的硬件修改）
#define LED_PIN 8 // 数据引脚
#define LED_COUNT 1 // 灯带总像素数
#define DELAYVAL 30 // 渐变延迟（毫秒），值越小渐变越快
#define BRIGHTNESS 80 // 全局亮度值（0-255），值越小越暗，建议50-100
// 创建灯带对象（添加亮度参数）
Adafruit_NeoPixel pixels(LED_COUNT, LED_PIN, NEO_GRB + NEO_KHZ800);
// 带亮度控制的渐变色核心函数
// 新增参数：brightnessRatio - 亮度比例（0.0-1.0），0=全暗，1=全亮
void colorFade(uint8_t startR, uint8_t startG, uint8_t startB,
uint8_t endR, uint8_t endG, uint8_t endB,
int steps, int delayMs, float brightnessRatio = 0.2) {
// 计算每一步RGB值的增量
float rStep = (endR - startR) / (float)steps;
float gStep = (endG - startG) / (float)steps;
float bStep = (endB - startB) / (float)steps;
// 当前的RGB值
float currentR = startR;
float currentG = startG;
float currentB = startB;
// 执行渐变过程
for (int i = 0; i <= steps; i++) {
// 计算当前亮度下的RGB值（乘以亮度比例）
uint8_t r = (uint8_t)(currentR * brightnessRatio);
uint8_t g = (uint8_t)(currentG * brightnessRatio);
uint8_t b = (uint8_t)(currentB * brightnessRatio);
// 为所有像素设置当前颜色
for (int pixel = 0; pixel < LED_COUNT; pixel++) {
pixels.setPixelColor(pixel, pixels.Color(r, g, b));
}
// 刷新灯带显示
pixels.show();
// 更新RGB值
currentR += rStep;
currentG += gStep;
currentB += bStep;
// 延迟，控制渐变速度
delay(delayMs);
}
}
// 演示函数：循环渐变不同颜色（低亮度版）
void cycleColors() {
// 红 -> 绿（亮度比例0.2，即20%）
colorFade(255, 0, 0, 0, 255, 0, 50, DELAYVAL, 0.2);
// 绿 -> 蓝（亮度比例0.25，即25%）
colorFade(0, 255, 0, 0, 0, 255, 50, DELAYVAL, 0.25);
// 蓝 -> 黄（亮度比例0.15，即15%）
colorFade(0, 0, 255, 255, 255, 0, 50, DELAYVAL, 0.15);
// 黄 -> 红（亮度比例0.2，即20%）
colorFade(255, 255, 0, 255, 0, 0, 50, DELAYVAL, 0.2);
}
void setup() {
// 初始化灯带并设置全局亮度
pixels.begin();
pixels.setBrightness(BRIGHTNESS); // 设置全局亮度（0-255）
// 关闭所有灯（初始状态）
pixels.show();
}
void loop() {
// 循环执行低亮度颜色渐变
cycleColors();
}
