如何在 web 应用中使用 GDAL （二）

上一篇已经把编译搞定了，这一篇来看看怎么用。

WebAssembly 基本用法

实例化 wasm

WebAssembly 名字带 assembly ，确实很像汇编语言，它位于中间表达和机器码之间。跟使用其他 JavaScript 库不同， WebAssembly 并不能像 esmodule 那样通过 import 指令将代码加载到线程中，也不能使用 <script> 加载，因为它并不是 JavaScript 。

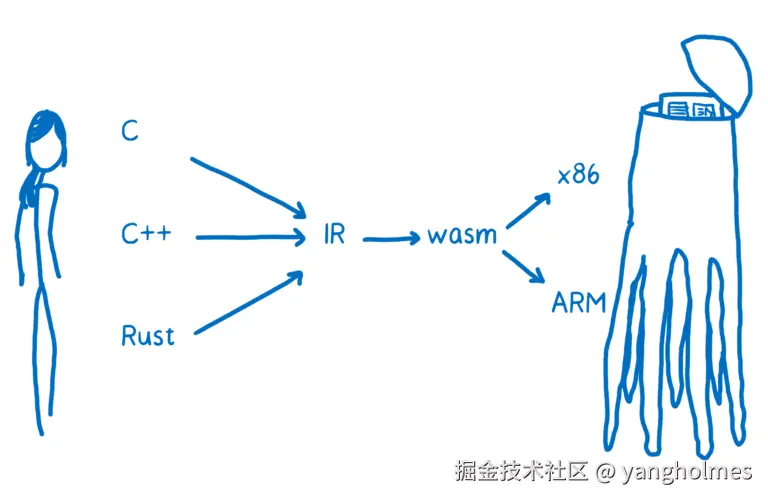

配图来自 Creating and working with WebAssembly modules，非常好的文章，使我大脑旋转

浏览器提供了一套完整的 WebAssembly 接口用于加载代码，也不复杂，假设我们有一个 some.wasm 的文件，加载只需要如下几行代码：

fetch("some.wasm")
  .then((response) => response.arrayBuffer())
  .then((bytes) => WebAssembly.instantiate(bytes, options))
  .then(({instance}) => {
    // 假设导出了一个 some_func 函数
    instance.exports.some_func();
  });

所有的导出都会挂载在 instance.exports 上，通过查阅源码或者 wasm 作者提供的文档，我们就可以知道可以调用的接口有哪些，也可以知道接口参数是什么。

内存管理

JavaScript 开发者向来不太关心内存，仿佛有一个专门的管家在管理着内存。和 JavaScript 不同的是，WebAssembly 需要手动管理内存，才能正常地读写。WebAssembly 的内存是连续无类型的线性内存，犹如一个数组，有专门的指令进行读写，这与 C/C++ 指针如出一辙。内存在 JavaScript 中申请，加载的时候传入 wasm 的实例中：

const memory = new WebAssembly.Memory({ initial: 10, maximum: 100 });

fetch("some.wasm")
  .then((response) => response.arrayBuffer())
  .then((bytes) => WebAssembly.instantiate(bytes, {
    { memory: memory }
  }));

WebAssembly 和调用它的代码运行在同一个线程，和使用 transfer 的 worker 不同，WebAssembly 和 JavaScript 可以访问同一块内存。我们可以利用这一点，通过读写同一块内存进行数据传输。另外要注意的是，WebAssembly 只能访问由 JavaScript 申请并在实例化时传入的内存，访问不了其他位置的内存。

但 WebAssembly 实例化提供初始 memory 并不是必须的， wasm 也可以自己申请内存。使用 JavaScript 提供内存的好处在于数据共享和复制，在图形、音视频处理等场景下需要大量传输数据，如果通过函数参数传输，数据需要先经过序列化/反序列换操作，再深拷贝，效率远不及传输一个内存地址。此外，JavaScript 创建的内存可以提供给多个 wasm 模块使用，利用这个特性可以实现 wasm 不同模块间的协作。

表机制

除了向外暴露的接口以外，WebAssembly 还可能需要调用 JavaScript 的功能，比如果将 console.log 函数映射到 C 中作为标准输出，可以这么操作：

WebAssembly.instantiate(wasmBlob, {
  env: {
    js_callback: (value) => console.log(value), // 直接注入JS函数
  },
});

在 C 中运行这个 js_callback 便可以在控制台输出信息。但是这个方式有很大的风险，

1. 可以基于 js_callback 篡改函数指针，泄露浏览器内部指针地址，随意执行未知代码
2. 一旦绑定函数，就无法更改
3. wasm 中并不知道函数是否被回收，如果某个绑定的函数已经被垃圾回收，wasm 调用将产生崩溃

WebAssembly 使用 表 来保证代码运行安全。将函数地址改为函数引用，不能直接读写指针，保障了浏览器安全。这里展示一个例子：

// C

// 定义与 console.log 匹配的函数签名
typedef void (*log_func_ptr)(const char* message);

void safe_log(const char* message) {
    // 获取全局日志函数索引（在JS中设置）
    extern uint32_t log_function_index;

    // 指针声明
    log_func_ptr log_ptr;

    // 调用
    log_ptr(message);
}

// JavaScript

function sanitizedConsoleLog(messagePtr) {
  // 边界检查 - 读取C字符串的长度限制
  const maxLen = 256;
  let length = 0;

  // 安全读取字符串
  while (length < maxLen) {
    const byte = wasmMemory.getUint8(messagePtr + length);
    if (byte === 0) break;
    length++;
  }

  // 提取安全范围内的字符串
  const messageBytes = new Uint8Array(
    wasmMemory.buffer,
    messagePtr,
    Math.min(length, maxLen)
  );

  // 转换为字符串
  const message = new TextDecoder("utf-8", { fatal: true }).decode(
    messageBytes
  );

  // 真正的调用
  console.log(message);
}

const table = new WebAssembly.Table({
  initial: 3,
  maximum: 10,
  element: "anyfunc", // 仅存储函数引用
});

let index = 0;
table.set(index, sanitizedConsoleLog); // table 索引 0 绑定到 sanitizedConsoleLog

// ...

const { instance } = await WebAssembly.instantiate(bytes, {
  env: {
    table: table,
    memory: wasmMemory,
    log_function_index: index, // log_func_ptr 指针指向 table 索引 0
  },
});

// ...

// 调用安全的日志函数
instance.exports.safe_log(messagePtr);

线程的管理

WebAssembly 代码执行时间长度无法预测，且 WebAssembly 和调用方同一个线程中运行，如果在 JavaScript 主线程上调用 wasm 接口，大概率阻塞 UI 线程。所以一般地，我们会启用一个 worker 来执行 WebAssembly ，避免卡死。

emscripten 胶水代码

这么看，WebAssembly 的使用还是比较复杂的，要搞清楚导出接口列表和参数，熟悉内存的使用，做好 JavaScript 函数的映射，除了要能用以外，还要保障安全。有没有办法简化这些操作呢？有的，朋友，有的。

还记得上一篇我们得到的编译产物里面有一个 .js 结尾的文件吗？这个文件就是所谓的胶水代码，胶水代码是 JavaScript 和 WebAssembly 之间的信使，简化了 WebAssembly 的操作流程，它提供这些功能：

• 加载和初始化 WebAssembly 模块
• 提供 JavaScript 和 WebAssembly 之间的接口
• 实现 C/C++ 标准库的函数（如文件 I/O、内存管理）

胶水代码的输出是一个函数，接受一个注入对象作为参数，输出一个包含所有 wasm 导出功能对象。函数的声明为：

(moduleArg = {}): Module

实际上胶水代码会将输入的 moduleArg 注入到 Module 对象中，moduleArg 用于提供必要的 JavaScript 函数供 wasm 代码调用，比如指定 std::print 到 console.log ，我们就可以在初始化时这样定义：

let moduleArg = {
  print: function (text: string) {
    console.log("stdout: " + text);
  },
};

胶水代码可以导出为立即执行函数，适合全局注入，注入的对象名称是 Module ；也可以导出为 esmodule、umd 等模块。导出的模式取决于编译参数的设置，全局注入的对象名称也可以通过参数设置，这一块将在编译优化篇章介绍。

WebAssembly 实例的导出函数全部都挂载到输出的 Module 上，通过 ccall 调用，或者使用 cwrap 转换成 JavaScript 函数。除此之外，根据编译参数 -s EXPORTED_RUNTIME_METHODS 配置挂载工具函数，比如虚拟文件系统 I/O ，内存管理接口等。

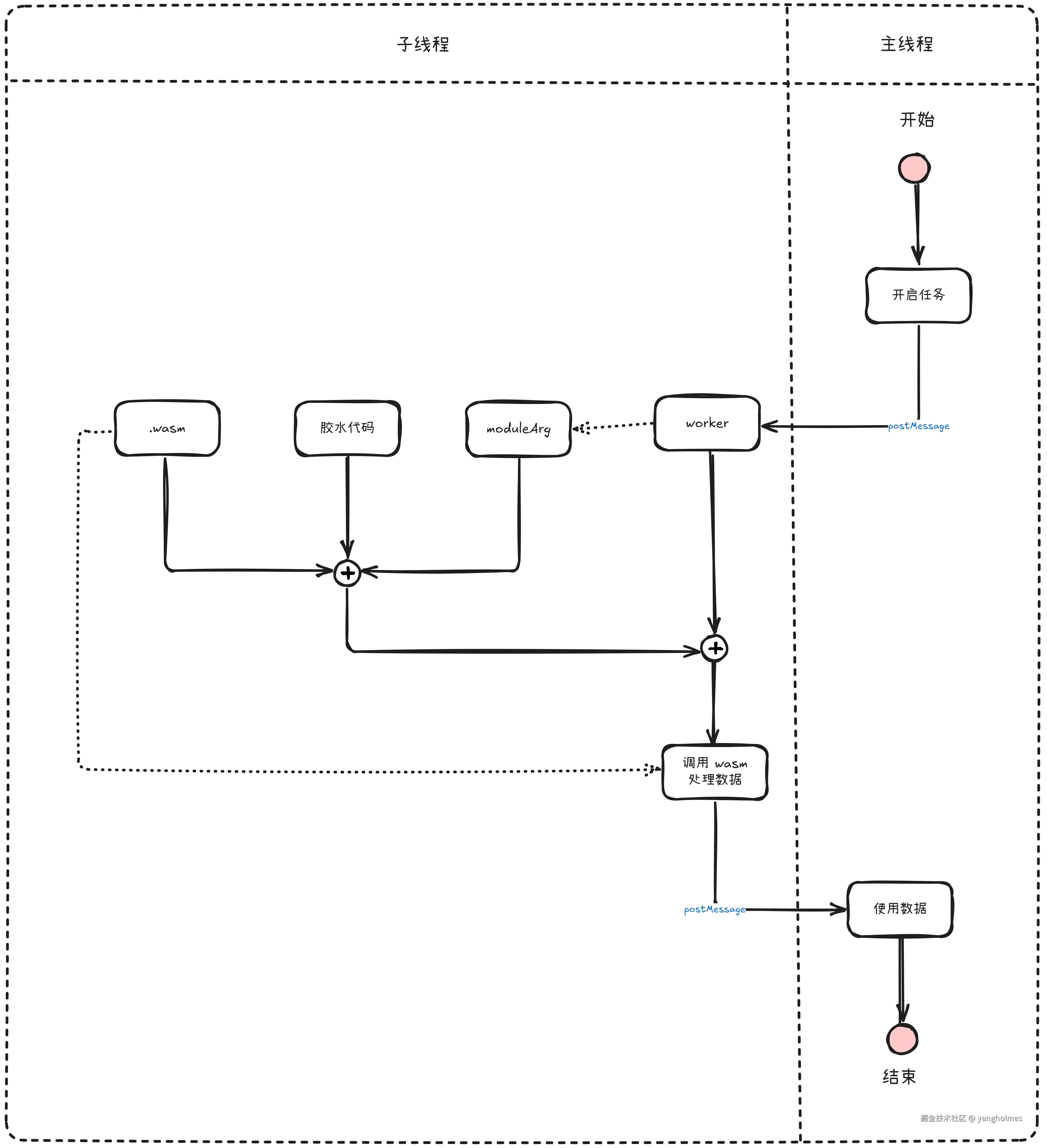

清楚了胶水代码的运行方式，那么如何使用 WebAssembly 也就呼之欲出了：

小试牛刀

这里展示一个调用的例子，我们读取一个 tiff 文件，并将 tiff 的信息读取出来。文件目录：

├── CANYrelief1-geo.tif
├── gdal.worker.ts
├── gdal3WebAssembly.data
├── gdal3WebAssembly.js
├── gdal3WebAssembly.wasm
└── index.ts

index.ts 为入口，通过实例化一个 GdalWorker 开启线程，gdal3WebAssembly 开头的 3 个文件是通过编译得到的产物，如果忘了这部分内容可以去看看上一篇，全部的调用功能都在 gdal.worker.ts 文件里，代码如下：

import CModule from "./gdal3WebAssembly.js";
// 以资源地址的方式引入 wasm 文件
import wasm from "./gdal3WebAssembly.wasm?url";

// GDAL 对象，映射 GDAL 导出函数
let GDAL = {};

// 指向 emscripten 虚拟文件系统
let FS = {};
const SRCPATH = "/src";

let Module = {
  locateFile: () => wasm,
  onRuntimeInitialized() {
    // 注册 GDAL 全部驱动
    Module.ccall("GDALAllRegister", null, [], []);

    GDAL.GDALOpen = Module.cwrap("GDALOpen", "number", ["string"]);
    GDAL.GDALClose = Module.cwrap("GDALClose", "number", ["number"]);
    // 注册 gdalinfo 指令
    GDAL.GDALInfo = Module.cwrap("GDALInfo", "string", ["number", "number"]);

    // 挂载 FS 对象
    FS = Module.FS;
  },
};

/**
 * 初始化 Module
 */
function init() {
  return CModule(Module);
}

/**
 * 读取 tiff 文件信息
 * @param files tiff 文件
 */
function getTiffInfo(files: [File]) {
  // 创建工作目录
  FS.mkdir(SRCPATH);
  // 挂载 tiff 文件
  FS.mount(
    Module.WORKERFS,
    {
      files: files,
    },
    SRCPATH
  );

  // 打开文件，获得文件句柄
  const dataset = GDAL.GDALOpen(SRCPATH + "/" + files[0].name);
  // 读取信息
  const info = GDAL.GDALInfo(dataset);

  return info;
}

/**
 * 拉取资源
 */
function fetchtiff() {
  return fetch("/api/tiff/CANYrelief1-geo.tif").then((res) => res.blob());
}

self.onmessage = () => {
  fetchtiff().then((blob) => {
    console.log(blob);
    const file = new File([blob], "CANYrelief1-geo.tiff", {
      type: "image/tiff",
    });

    init().then(() => {
      const result = getTiffInfo([file]);
      console.log(result);
    });
  });
};

emscripten 在构建胶水代码的时候会将 wasm 文件的位置默认设置在和胶水代码同一个目录，如果我们更改文件位置，或者使用工程化工具管理代码的时候，胶水代码会找不到 wasm 文件，最终会加载失败。注意看第 13 行，我们在注入 Module 的时候提供一个 locateFile 函数，函数的返回值是 wasm 资源地址，这里的写法非常适合工程化。胶水代码在寻找 wasm 文件之前会调用这个函数，如果这个函数返回值有效，则会使用这个返回值作为 wasm 路径去加载文件。

当代码顺利读取到 wasm 文件，实例化成功之后，会执行 onRuntimeInitialized() 函数，此时 WebAssembly 代码已经悉数加载完毕，且 Module 的注入也已经完成，可以在这里执行初始化的代码。从第 15 行我们开始在 JavaScript 中挂载 GDAL ，第一步便是注册 GDAL 驱动，这部分可以参考 GDAL 的文档，示例代码仅仅展示一下 GDAL 的功能，所以只注册了 GDALOpen 、 GDALClose 和 GDALInfo 三个函数，然后注入到 GDAL 对象中。最后注入 FS 对象。

注意，cwrap 只是将 C 函数封装成 JavaScript 函数，没有被 cwrap 封装的其他 C 函数也已经加载到内存里了。

第 39 行开始使用 GDAL 。gdalinfo 命令接受一个 <dataset_name> 参数，这个参数代表文件句柄。在这里我们使用虚拟文件系统挂载 tiff 文件，并用 GDALOpen 命令读取这个文件得到 dataset，最后作为参数调用 GDALInfo 。以下是输出信息：

Driver: GTiff/GeoTIFF
Files: /src/CANYrelief1-geo.tiff
Size is 2800, 2800
Coordinate System is:
ENGCRS["WGS 84 / Pseudo-Mercator",
    EDATUM["Unknown engineering datum"],
    CS[Cartesian,2],
        AXIS["(E)",east,
            ORDER[1],
            LENGTHUNIT["metre",1,
                ID["EPSG",9001]]],
        AXIS["(N)",north,
            ORDER[2],
            LENGTHUNIT["metre",1,
                ID["EPSG",9001]]]]
Data axis to CRS axis mapping: 1,2
Origin = (-12249462.599999999627471,4629559.794860946945846)
Pixel Size = (13.284000000000001,-13.285397060378999)
Metadata:
  AREA_OR_POINT=Area
  TIFFTAG_DATETIME=2017:04:01 20:24:57
  TIFFTAG_RESOLUTIONUNIT=2 (pixels/inch)
  TIFFTAG_SOFTWARE=Adobe Photoshop CC (Macintosh)
  TIFFTAG_XRESOLUTION=72
  TIFFTAG_YRESOLUTION=72
Image Structure Metadata:
  COMPRESSION=LZW
  INTERLEAVE=PIXEL
  PREDICTOR=2
Corner Coordinates:
Upper Left  (-12249462.600, 4629559.795)
Lower Left  (-12249462.600, 4592360.683)
Upper Right (-12212267.400, 4629559.795)
Lower Right (-12212267.400, 4592360.683)
Center      (-12230865.000, 4610960.239)
Band 1 Block=2800x31 Type=Byte, ColorInterp=Red
Band 2 Block=2800x31 Type=Byte, ColorInterp=Green
Band 3 Block=2800x31 Type=Byte, ColorInterp=Blue

结语

本篇介绍了如何 WebAssembly ，在后面的篇章，将会介绍

1. 如何优化编译，使产物更小
2. emscripten 胶水代码有哪些魔法

这些内容。
