用 ECharts + React 打造环形饼图：从 0 到 1 入门

用 ECharts + React 打造环形饼图：从 0 到 1 入门

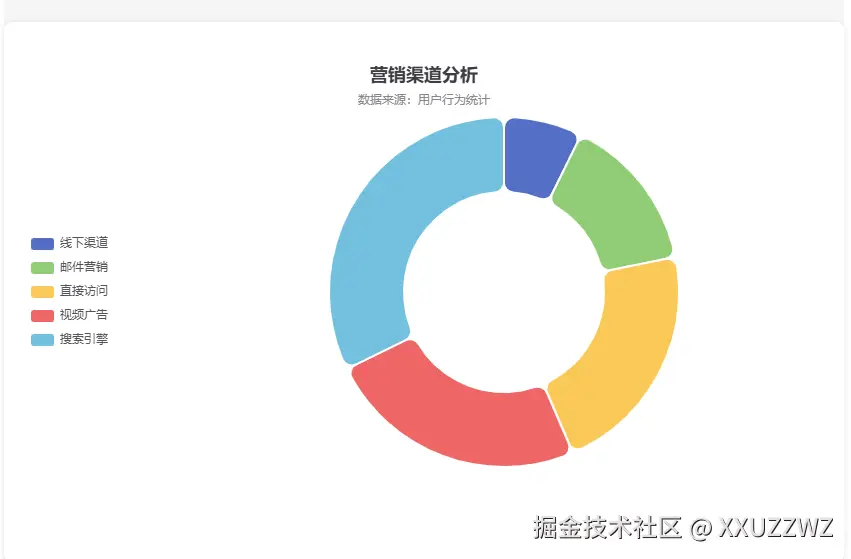

这篇入门文会带你用"正确姿势"在 React 中接入 ECharts，完成一个可复用、可维护、可扩展的环形饼图组件，并解释关键的生命周期、类型与性能要点。示例代码参考 Demo.tsx。

为什么选 ECharts

• 能力强：内置几十种图表与丰富交互。
• 生态成熟：社区活跃，示例与文档完善。
• 高可定制：主题、动画、标签、交互都可细调。

---

环境准备

• 安装依赖：

# 二选一
npm i echarts
pnpm add echarts

• 建议使用 TypeScript：更安全的参数与事件类型提示。

---

组件结构与关键思路

• DOM 容器与实例引用

  • 用 useRef<HTMLDivElement>(null) 拿到真实 DOM 容器。
  • 用 useRef<echarts.ECharts | null>(null) 存放 ECharts 实例，便于 resize()/dispose()。

• 受控数据与类型

  • 统一数据结构，利于类型提示与后续扩展：

interface ChartData {
  value: number;
  name: string;
}

• 生命周期管理（核心）
  • 在 useEffect 初始化并渲染图表。
  • 绑定 window.resize 做自适应。
  • 返回清理函数移除监听并 dispose()，避免内存泄漏。
  • 以数据 chartData 为依赖，数据变更自动刷新图表。

---

手把手实现要点

• 初始化实例：

const chartInstance = echarts.init(chartRef.current!);
chartInstanceRef.current = chartInstance;

• 配置 Option（标题/提示框/图例/系列/颜色/动画）：
  • 标题与副标题：title
  • 提示框：tooltip，用"运行时守卫"写法规避类型不匹配
  • 图例：legend.data = chartData.map(i => i.name)
  • 系列：type: 'pie' + radius: ['40%', '70%'] 实现环形
  • 颜色与动画：color、animation*

chartInstance.setOption(option);

• 自适应与清理：

const handleResize = () => {
  if (chartInstance && !chartInstance.isDisposed()) {
    chartInstance.resize();
  }
};
window.addEventListener('resize', handleResize);

return () => {
  window.removeEventListener('resize', handleResize);
  if (chartInstance && !chartInstance.isDisposed()) {
    chartInstance.dispose();
  }
  chartInstanceRef.current = null;
};

---

在页面中使用

import Demo from './components/Demo';

export default function Page() {
  return (
    <div style={{ height: '100vh' }}>
      <Demo />
    </div>
  );
}

---

换成你的真实数据

• 将 useState<ChartData[]>(...) 的 mock 数据替换为接口数据。
• 常见写法：

const [chartData, setChartData] = useState<ChartData[]>([]);

useEffect(() => {
  let cancelled = false;
  fetch('/api/metrics')
    .then(res => res.json())
    .then(data => {
      if (!cancelled) setChartData(data);
    });
  return () => { cancelled = true; };
}, []);

• 因为 useEffect([...]) 依赖了 chartData，数据更新会自动触发图表刷新。

---

常见问题与排查

• 容器尺寸为 0，图表不显示
  确保容器有明确宽高（如 800x500 或父级 flex 填充）。
• 重复 init 造成内存泄漏
  一个 DOM 只 init 一次；组件卸载时务必 dispose()。
• 类型报错（尤其是 tooltip.formatter）
  用 unknown + 运行时守卫从容器对象里安全取 name/value/percent。
• SSR 环境（Next.js）
  只在客户端渲染时 init，例如用动态导入禁用 SSR。

---

常用定制方向

• 改主题/颜色：修改 color 数组或全局主题。
• 改布局：legend.{left, top, orient} 与 series[0].center。
• 标签与强调：label、emphasis.label 控制中心强调与悬停样式。
• 响应式容器：用 width: 100%/height: 100% + 外层自适应布局。

---

性能与工程建议

• 避免在每次渲染都 init，只在首次挂载执行，数据更新仅 setOption。
• 大量 resize 事件可做节流/防抖（小型场景直接调用也可）。
• 异步数据请求要做"已卸载保护"（如上 cancelled 写法）。

---

一个最小可用 Option 速查

• 标题 ：title.text/subtext/left/top
• 提示框 ：tooltip.trigger/formatter
• 图例 ：legend.orient/left/top/data
• 系列-饼图 ：series: [{ type: 'pie', radius, center, data }]
• 样式 ：itemStyle.borderRadius/borderColor/borderWidth
• 动画 ：animation/animationDuration/animationEasing

---

如果你把以上要点串起来，就能得到一个生命周期完整、类型安全、可扩展的 ECharts-React 图表组件。基于此模板，你可以快速拓展到轮播图、折线图、柱状图等更多场景，只需更换 series.type 与对应配置即可。

import React, { useEffect, useRef, useState } from "react";
import * as echarts from "echarts";

/**
 * ECharts 演示组件
 *
 * 这个组件演示了如何在 React 中以"正确姿势"接入 ECharts：
 * - 在首次渲染后创建图表实例，并在卸载时销毁，避免内存泄漏
 * - 使用 ref 获取真实 DOM 容器，供 ECharts 渲染
 * - 使用 useEffect 管理图表的创建、更新与清理，保证生命周期完整
 * - 监听窗口大小变化，保持图表自适应
 *
 * 功能特点：
 * 1. 响应式环形饼图展示
 * 2. 自动窗口大小调整（resize）
 * 3. 完整的生命周期管理（初始化/更新/销毁）
 * 4. 基础的性能优化和内存清理
 *
 * 使用场景：
 * - 数据可视化展示
 * - 营销数据分析
 * - 用户行为统计
 *
 * 使用方式：
 * - 直接在页面中引入并渲染 <Demo /> 即可
 * - 如需接入真实数据，只需将下方 chartData 的 mock 数据替换为你的数据，并触发状态更新
 */

// 统一定义图表数据的结构，便于在整个组件中获得类型提示与约束
interface ChartData {
  value: number;
  name: string;
}

const Demo: React.FC = () => {
  // DOM 引用：用于挂载 ECharts 实例。ECharts 需要真实 DOM 节点来渲染图表。
  const chartRef = useRef<HTMLDivElement>(null);

  // ECharts 实例引用：保存 init 生成的图表实例，方便在清理阶段 dispose，或在需要时调用实例方法（如 resize）。
  const chartInstanceRef = useRef<echarts.ECharts | null>(null);

  // 图表数据状态：可配置的数据源。实际项目中可通过接口获取后 setState 更新。
  const [chartData] = useState<ChartData[]>([
    { value: 100, name: '线下渠道' },
    { value: 200, name: '邮件营销' },
    { value: 300, name: '直接访问' },
    { value: 333, name: '视频广告' },
    { value: 444, name: '搜索引擎' },
  ]);

  /**
   * 初始化并渲染 ECharts 图表
   *
   * 步骤概览：
   * 1) 确认 DOM 容器存在
   * 2) 通过 echarts.init 创建实例，并保存到 ref
   * 3) 准备 Option（图表的所有配置项）
   * 4) setOption 应用配置
   * 5) 绑定 window.resize 事件，保持自适应
   * 6) 返回清理函数：移除事件监听并销毁实例
   *
   * 依赖项：chartData
   * - 当 chartData 变化时，会重新执行 effect，以便刷新图表数据
   */
  useEffect(() => {
    // 确保 DOM 容器已挂载
    if (!chartRef.current) {
      console.warn('Chart container not found');
      return;
    }

    try {
      // 步骤1：初始化 ECharts 实例
      // 注意：同一个 DOM 节点不要重复 init；这里在组件首次挂载时运行。
      const chartInstance = echarts.init(chartRef.current);
      chartInstanceRef.current = chartInstance;

      // 步骤2：配置图表选项（Option 是 ECharts 的核心配置对象）
      const option: echarts.EChartsOption = {
        // 图表标题配置
        title: {
          text: '营销渠道分析',
          subtext: '数据来源：用户行为统计',
          left: 'center',
          top: 20,
          textStyle: {
            fontSize: 18,
            fontWeight: 'bold'
          }
        },

        // 提示框配置
        tooltip: {
          trigger: 'item',
          // 使用 unknown + 运行时守卫，兼容 ECharts v6 类型变更并避免 any
          formatter: (params: unknown) => {
            const single = Array.isArray(params) ? params[0] : params;
            const p = (single ?? {}) as Record<string, unknown>;

            const name = typeof p.name === 'string' ? p.name : '';
            const value = typeof p.value === 'number' || typeof p.value === 'string' ? p.value : '';
            const percent = typeof p.percent === 'number' || typeof p.percent === 'string' ? p.percent : '';

            return `
              <div style="padding: 8px;">
                <strong>${name}</strong><br/>
                访问量：${value}<br/>
                占比：${percent}%
              </div>
            `;
          }
        },

        // 图例配置
        legend: {
          orient: 'vertical',
          left: 'left',
          top: 'middle',
          // 图例展示每个扇区的名称
          data: chartData.map(item => item.name),
          textStyle: {
            fontSize: 12
          }
        },

        // 系列配置
        series: [
          {
            name: '访问来源',
            type: 'pie',
            radius: ['40%', '70%'], // 环形图配置
            center: ['60%', '50%'], // 图表位置
            avoidLabelOverlap: false,
            itemStyle: {
              borderRadius: 10,
              borderColor: '#fff',
              borderWidth: 2
            },
            label: {
              show: false,
              position: 'center'
            },
            emphasis: {
              label: {
                show: true,
                fontSize: 20,
                fontWeight: 'bold'
              }
            },
            labelLine: {
              show: false
            },
            // 最核心的数据入口：每一项代表一个饼图扇区
            data: chartData
          }
        ],

        // 颜色配置
        color: ['#5470c6', '#91cc75', '#fac858', '#ee6666', '#73c0de'],

        // 动画配置
        animation: true,
        animationDuration: 1000,
        animationEasing: 'cubicOut'
      };

      // 步骤3：应用配置到图表
      chartInstance.setOption(option);

      // 步骤4：响应式处理 - 监听窗口大小变化
      const handleResize = () => {
        if (chartInstance && !chartInstance.isDisposed()) {
          chartInstance.resize();
        }
      };

      // 添加窗口大小变化监听
      window.addEventListener('resize', handleResize);

      // 返回清理函数：组件卸载时执行
      return () => {
        // 移除事件监听器
        window.removeEventListener('resize', handleResize);

        // 销毁图表实例，释放内存
        if (chartInstance && !chartInstance.isDisposed()) {
          chartInstance.dispose();
        }

        // 清空引用
        chartInstanceRef.current = null;
      };
    } catch (error) {
      console.error('Failed to initialize chart:', error);
    }
  }, [chartData]); // 依赖项：当数据变化时重新渲染

  return (
    <div style={{
      width: '100%',
      height: '100vh',
      display: 'flex',
      alignItems: 'center',
      justifyContent: 'center',
      backgroundColor: '#f5f5f5'
    }}>
      {/*
        图表容器：
        - ECharts 会占满容器宽高进行渲染
        - 通过 ref 传递 DOM 给 echarts.init
      */}
      <div
        ref={chartRef}
        style={{
          width: '800px',
          height: '500px',
          backgroundColor: '#fff',
          borderRadius: '8px',
          boxShadow: '0 2px 8px rgba(0,0,0,0.1)',
          padding: '20px'
        }}
      />
    </div>
  );
};

export default Demo;
