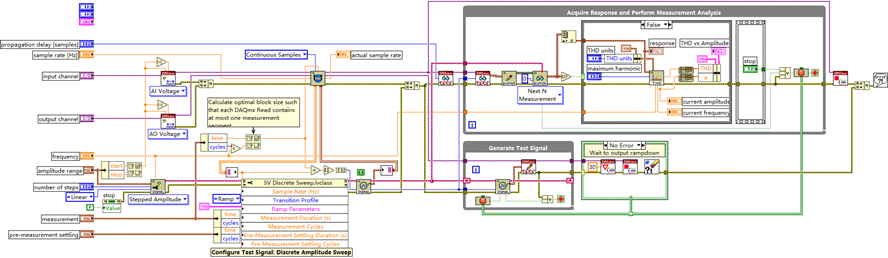

该 LabVIEW 程序用于刺激 - 响应测量，实现测试信号生成、响应采集及测量分析，涵盖信号同步、并行处理等概念，用于设备总谐波失真（THD）等电信号特性测量场景，借助 LabVIEW 图形化编程优势，将复杂测量流程可视化。
模块说明
（一）信号生成与采集同步相关
-
功能：实现模拟输出（AO）生成测试信号与模拟输入（AI）采集响应信号的同步，保障信号生成与采集环节时序一致 。
-
使用场合：需精准控制激励信号输出与响应信号采集同步的场景，如电声设备、电子电路的线性 / 非线性特性测试 。
-
特点：利用 LabVIEW 固有并行机制，让生成和采集循环同时运行；自动处理信号生成后的斜坡过渡、采集结束逻辑，简化流程 。
-
注意事项：需准确配置输入输出通道、采样率等参数，通道配置错误会导致信号收发异常；要根据信号特性合理设置传播延迟，否则同步精度受影响 。
-
对比类似功能：传统硬件电路同步需复杂时序电路设计，该方式通过软件编程灵活配置，降低硬件成本与设计难度，但依赖 LabVIEW 环境及 DAQ 设备驱动兼容性 。
（二）测试信号生成
-
功能：按设定参数（频率、幅度范围、步数等）生成离散幅度扫描的测试信号，如不同幅度的单音信号用于 THD 测试 。
-
使用场合：对被测设备（DUT）进行扫幅激励测试，验证设备在不同输入幅度下的响应，像音频功率放大器的失真特性测试 。
-
特点：支持线性幅度扫描等模式，可配置测量持续时间、预测量稳定时间等，适配多样测试需求；与整体测量流程无缝衔接，自动处理信号斜坡过渡 。
-
注意事项：幅度范围设置需在 DAQ 设备输出能力内，否则损坏设备或导致信号失真；频率参数要匹配被测设备工作带宽，避免无效测试 。
-
对比类似功能：传统信号发生器需手动设置参数、切换幅度，该 VI 可程序控制自动扫幅，提升测试效率与一致性，不过依赖 LabVIEW 及 DAQ 设备，脱离环境无法独立运行 。
（三）响应采集与分析
-
功能：从数据缓冲区读取采集的响应信号，进行 THD 等测量分析，提取谐波失真等特性，生成 THD 与幅度关系等结果 。
-
使用场合：采集被测设备对激励信号的响应并分析失真、频率特性等，如扬声器、滤波器的性能评估 。
-
特点：可针对性提取测量数据块，精准分析 THD 及其与幅度的关系；图形化呈现分析结果，直观展示设备特性 。
-
注意事项：采集缓冲区设置要合理，过小易丢数据，过大占内存；THD 分析需准确配置谐波次数等参数，否则分析结果偏差 。
-
对比类似功能：传统频谱分析仪需手动采集、分析，该 VI 集成采集与分析，流程更紧凑，适合批量自动测试，但分析算法灵活性（如自定义谐波分析规则）稍逊专业频谱分析软件 。
（四）传播延迟测量 功能：测量设备传播延迟（以采样数计），用于补偿信号同步时差，保障测量准确性。
-
使用场合：被测设备存在信号传输延迟，需在激励 - 响应测量中修正时差的场景，如长电缆传输、带内插 / 抽取的信号处理设备测试 。
-
特点：基于 DAQmx 实现，与整体 LabVIEW 测量框架兼容，简便获取延迟参数用于后续同步补偿 。
-
注意事项：需正确连接测试信号输入输出，保障信号有效传输；测量时信号需具备明显特征（如阶跃、特定频率标识），以便准确识别延迟 。
-
对比类似功能：示波器手动测量延迟操作繁琐、易出错，该 VI 自动化测量且直接融入测试流程，提升效率，但依赖 DAQ 设备的信号采集精度 。
这些 VI 共同构建 LabVIEW 刺激响应测量系统，利用软件优势简化复杂测量流程，适合工程师快速搭建测试方案，不过需熟悉 LabVIEW 编程与 DAQ 设备特性，才能充分发挥其测试效能。
