Android 自定义 View 基础：布局流程详解

前言

布局的作用是为 View 的绘制和触摸反馈提供支持，具体点，就是让 View 知道在哪绘制，以及确定用户可触摸的范围。

布局过程会去获取 View 的位置和尺寸，具体来说就是：让每一个 View 计算出相对父 View 的位置和自己的尺寸。完成了这两步，布局就确定下来了。

我们现在就来说说布局的流程。

流程

整体

从整体上来看，布局分为测量和布局两个核心阶段。

测量流程（Measure）

从根 View 递归调用每一级子 View 的 measure() 方法，让这些子 View 进行自我测量，得到一个期望的尺寸。

父 View 根据所有子 View 返回的期望尺寸，结合上自己的布局规则，最终计算并确定每个子 View 的实际尺寸。同时，父 View 的实际尺寸也会被确定。
布局流程（Layout）

首先每个父 View 会根据测量结果，计算出其直接子 View 的摆放位置。

然后从根 View 开始递归调用每一级子 View 的 layout() 方法，将实际尺寸和计算出的位置传入，子 View 会将这些信息保存下来。

测量流程可能会执行多次，但布局过程只会执行一遍，将最终的结果应用到界面上。

就比如下面这个例子：

xml 复制代码

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:orientation="vertical">

    <View
        android:layout_width="match_parent"
        android:layout_height="80dp" />

    <View
        android:layout_width="240dp"
        android:layout_height="80dp" />

    <View
        android:layout_width="160dp"
        android:layout_height="80dp" />

</LinearLayout>

在上述布局中，LinearLayout 的宽度是适应内容的（wrap_content），但第一个子 View 的宽度却是填满父 View（match_parent），这就会产生矛盾：LinearLayout 必须要知道自己的宽度，才能得出第一个子 View 的宽度。

为此，LinearLayout 的策略是进行两次测量。

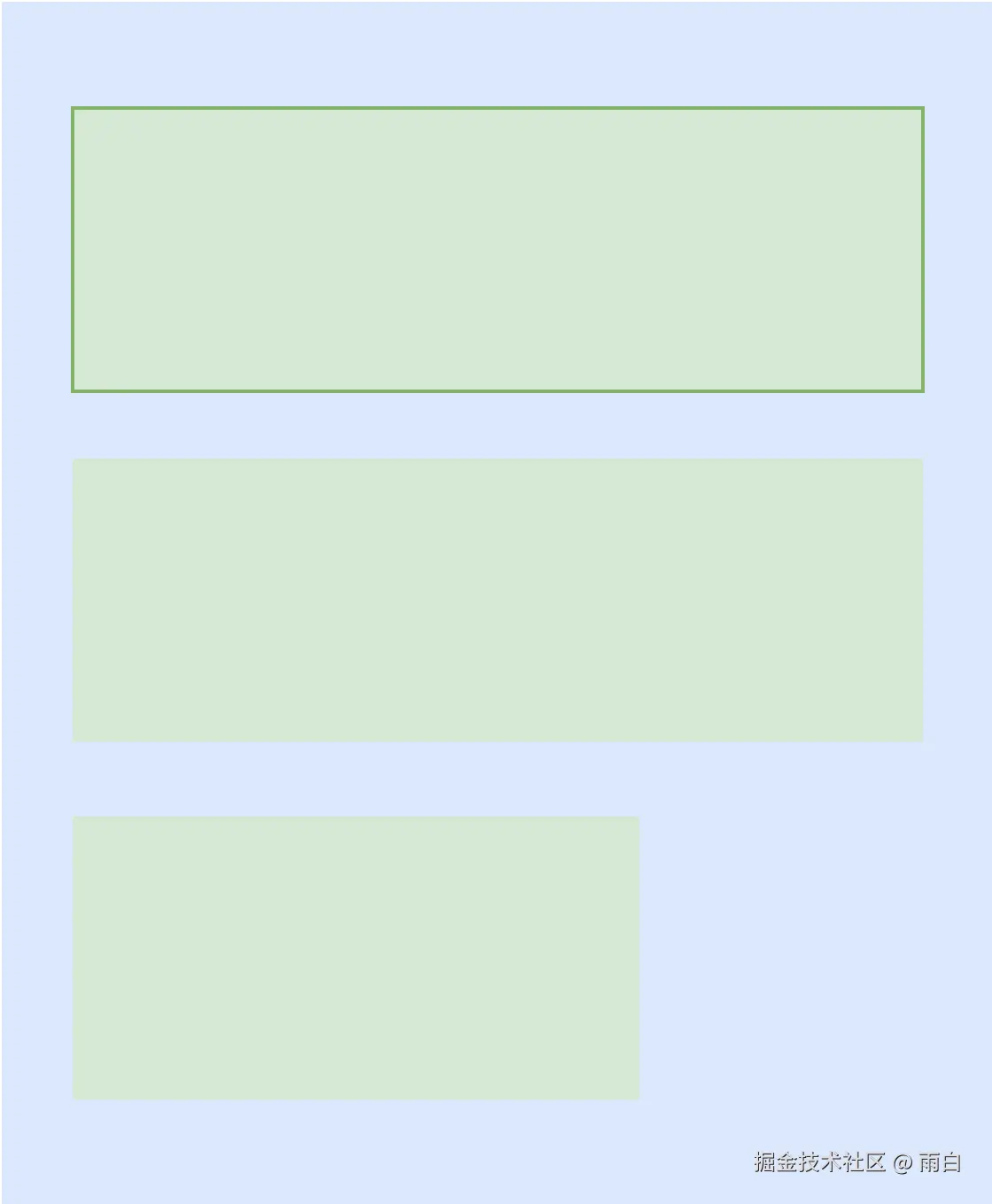

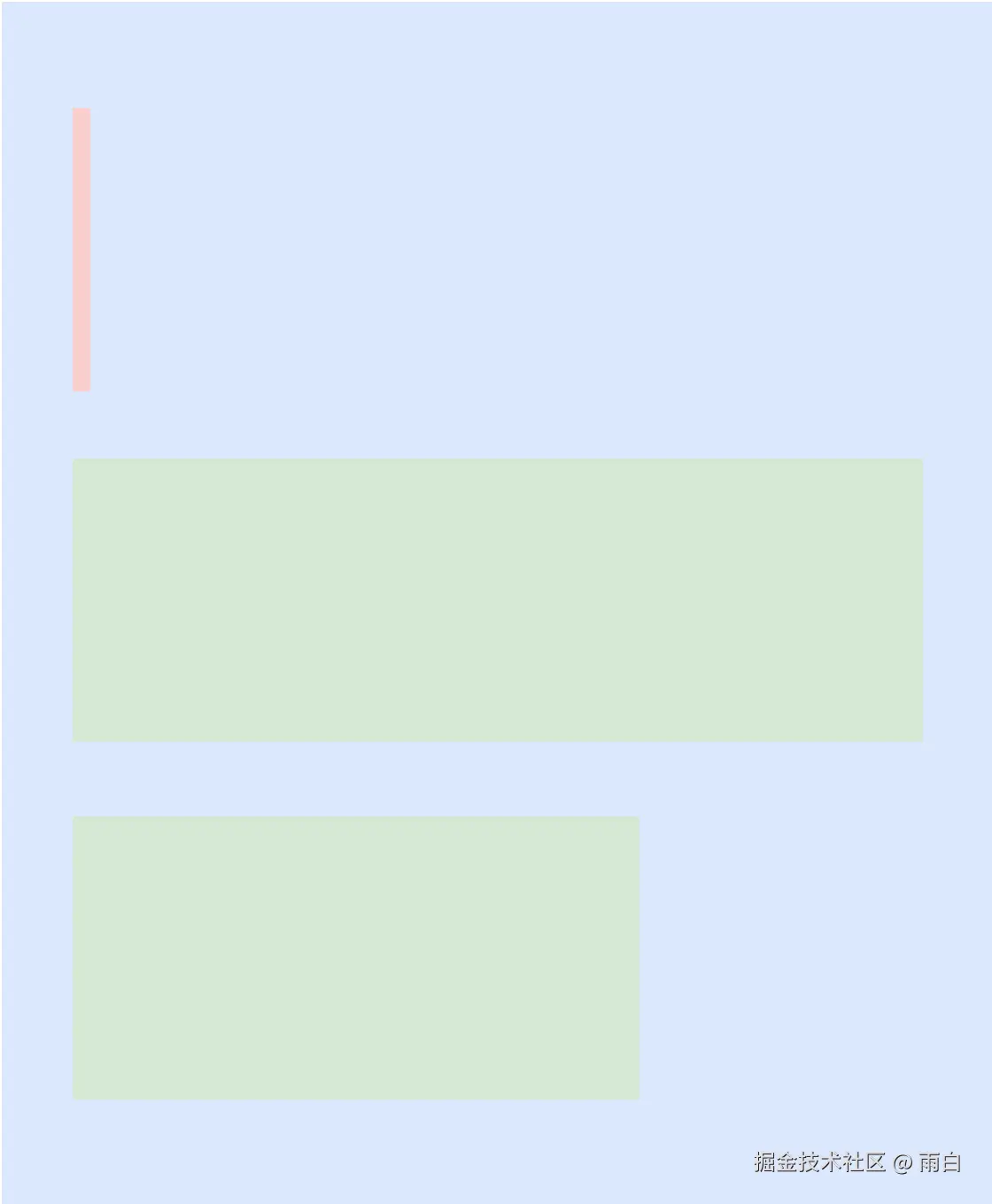

第一遍测量时，将第一个 View 的宽度视为 0，先测量其他的子 View。测量后得知，最宽的子 View 是 240dp，LinearLayout 会将其作为自己的宽度。

接着第二遍测量，现在，LinearLayout 的宽度已经确定，它会再对所有子 View 进行测量。这一次，第一个子 View 就能够根据要求，将自己的宽度设置为 240dp。

当然，还可能会有更复杂的情况，比如所有子 View 都是 match_parent，但父布局却是 wrap_content，具体策略需要看每个布局自身的实现规则。

个体

从单个 View 上来看，流程是这样的：

运行前，我们在 XML 布局文件中通过 layout_Xxx 属性（如 layout_width），指定 View 的布局要求。
父 View 在自己的 onMeasure 方法中，根据子 View 的布局要求以及自己的可用空间，得出对子 View 的具体尺寸要求。这个要求被称为 MeasureSpec（测量规范）。

然后，父 View 会将这个 MeasureSpec 传给子 View 的 measure() 方法，让子 View 在这个规范下进行自我测量。

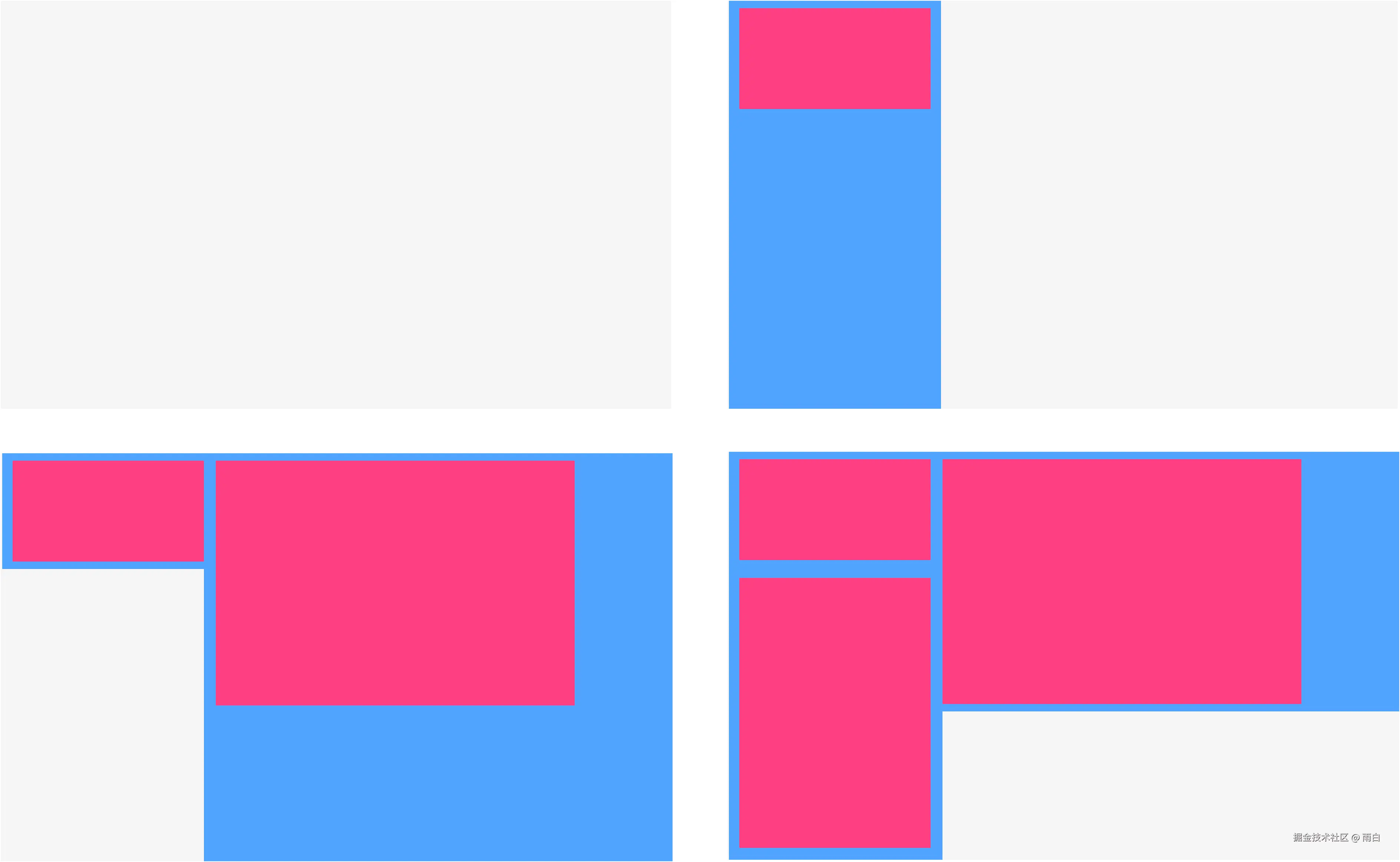

可用空间是一块矩形区域，它的大小和位置是由父 View 的布局规则以及当前已测量过的子 View 决定的。例如，可以是这样的：
其中灰色区域为可用空间。
子 View 开始测量，在 onMeasure() 方法中，根据父 View 对自己的要求（MeasureSpec）以及自己的特性，得出自己的期望尺寸。

如果当前子 View 是 ViewGroup，还必须在该方法中，调用每一个子 View 的 measure 方法进行测量，这样才能得到自己最终的尺寸。

特性指的是在自由测量下计算出的尺寸（比如 TextView 根据文字内容计算出的尺寸），父 View 的要求高于子 View 自身的特性。比如父 View 要求宽度最大为 150dp，而子 View 需要 200dp，那么子 View 也只能将自己的期望宽度设置为 150dp。

为什么呢？因为父 View 的要求，其实结合了我们开发者传入的要求以及它自身的实际情况。比如我们要求子 View 为 match_parent，而父 View 实际为 300dp 宽，那么父 View 的要求就是 300dp。子 View 遵循这个要求，才能确保整体布局的正确。

我们来演示一下子 View 不听话的情况，有如下布局：

xml 复制代码

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <View
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:background="#E91E63" />

</androidx.constraintlayout.widget.ConstraintLayout>

在 MyView 中，我们直接无视了父 View 的要求。

kotlin 复制代码

class MyView(context: Context?, attrs: AttributeSet?) :
    View(context, attrs) {

    override fun onMeasure(widthMeasureSpec: Int, heightMeasureSpec: Int) {
        // 强行将自己的宽高设置为 100dp
        setMeasuredDimension(100.dp.toInt(), 100.dp.toInt())
    }
}

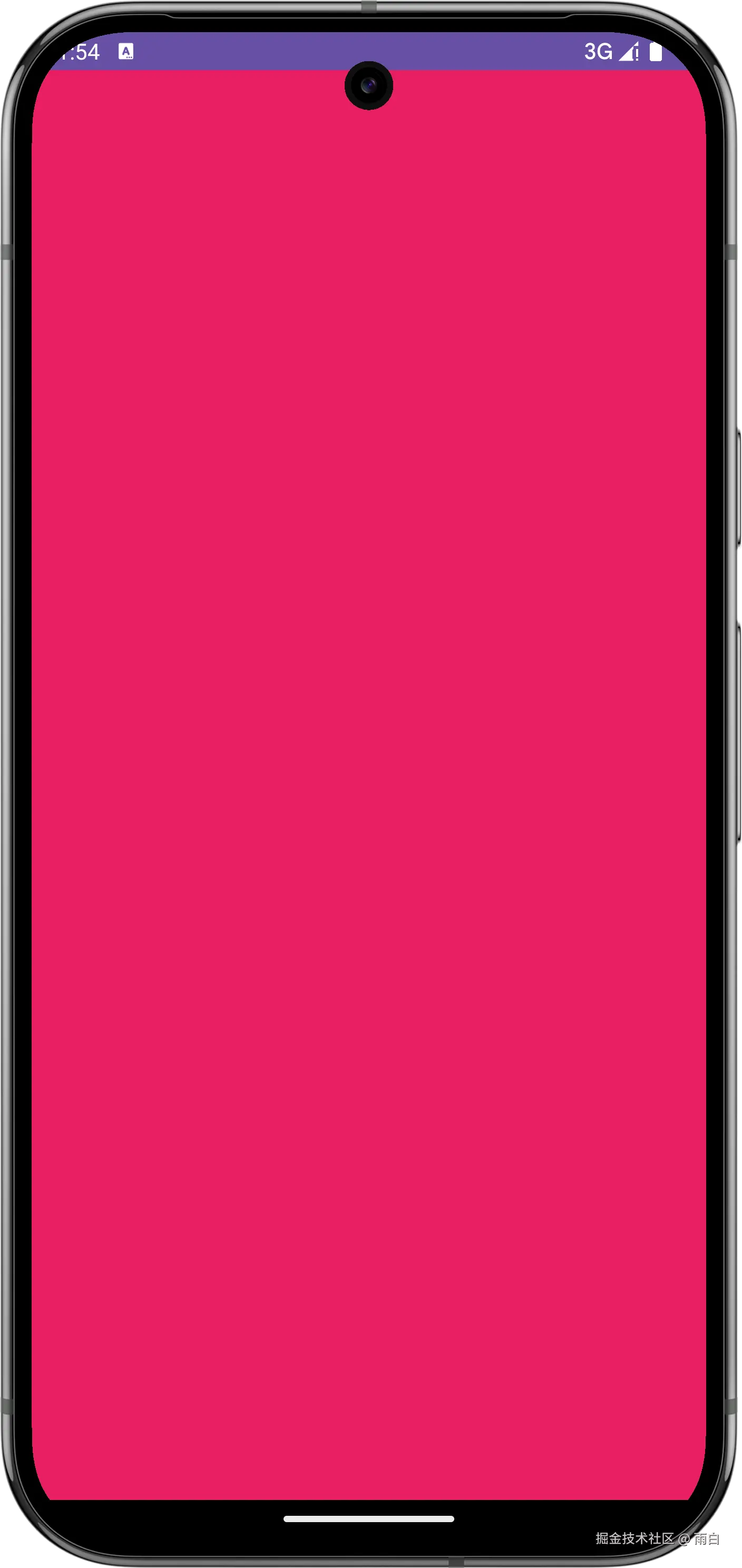

运行效果：

发现 MyView 还是占满了屏幕。这是因为 ConstraintLayout 在 onMeasure 中发现子 View 的测量结果不符合要求，会再次测量，强行修正结果。

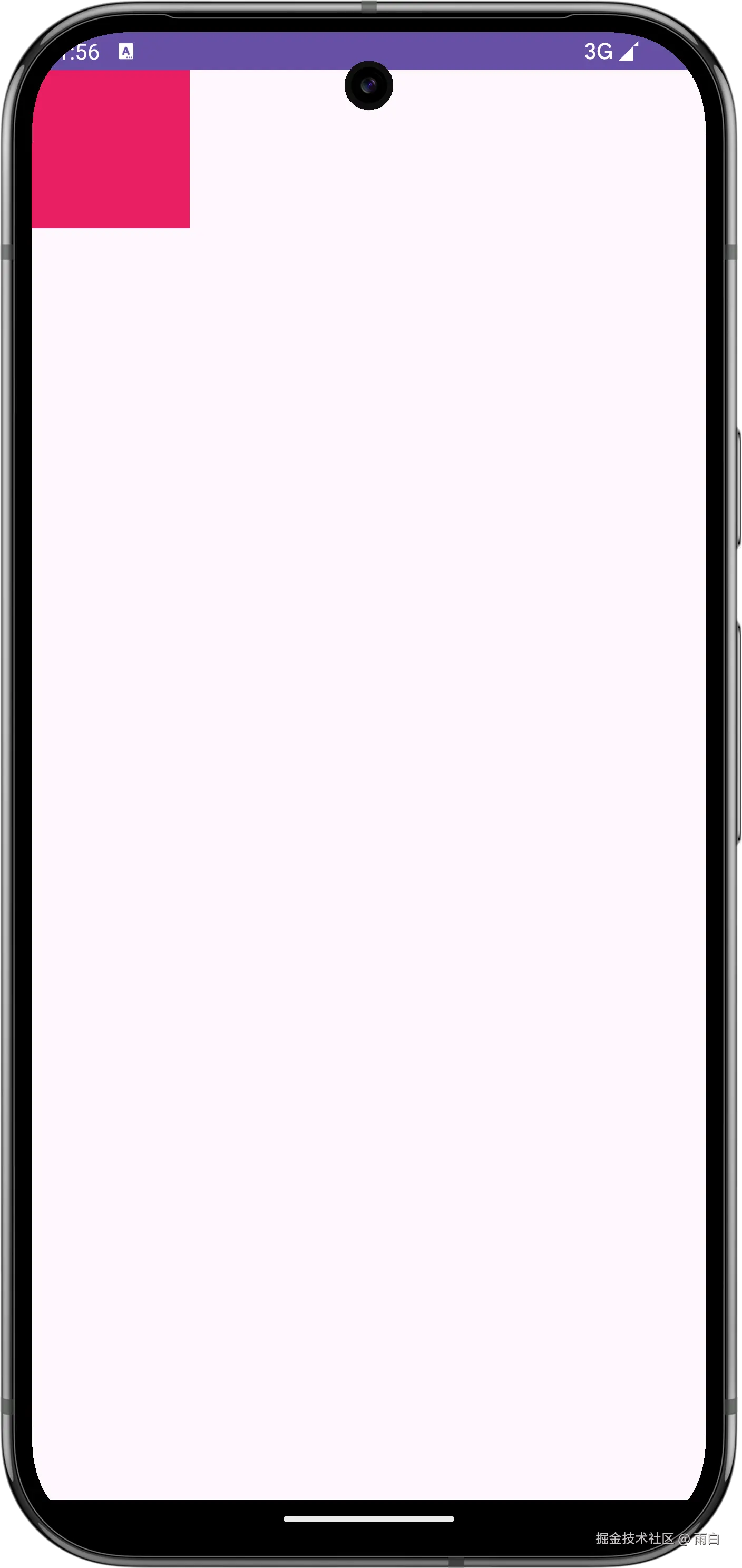

如果将根布局换成 LinearLayout，因为它会保持子 View 的测量结果，效果就会变为这样：

父 View 在所有子 View 测量完毕后，在自己的 onLayout 方法中，计算出每一个子 View 相对于自己的位置（左、上、右、下四个坐标）。
子 View 布局，父 View 调用子 View 的 layout() 方法，将刚刚计算出的位置坐标和测量好的实际尺寸传给子 View，子 View 会将这些值保存到内部。

如果我们重写 layout() 方法，你会发现这次连 ConstraintLayout 也拿我们没办法了。

不过，在实际中，不推荐这样做。如果我们要自定义布局逻辑，会去继承 ViewGroup 并重写 onLayout() 方法。
kotlin 复制代码
```
class MyView(context: Context?, attrs: AttributeSet?) :
    View(context, attrs) {

    override fun layout(l: Int, t: Int, r: Int, b: Int) {
        // 强行改变自己的宽高
        super.layout(l, t, l + 100.dp.toInt(), t + 100.dp.toInt())
    }
}
```
如果当前 View 是一个 ViewGroup，它还会对每个子 View 进行布局，也就是调用每一个子 View 的 layout() 方法，传入它们的位置和尺寸，来完成整个布局过程。
