AUTOSAR BSW UML建模指南

AUTOSAR基础软件UML模型建模规范与最佳实践

[1. 概述](#1. 概述)
[2. BSW UML模型结构](#2. BSW UML模型结构)
[3. BSW模块建模](#3. BSW模块建模)
[4. API函数建模](#4. API函数建模)
[5. 模块依赖关系](#5. 模块依赖关系)
[6. 数据类型建模](#6. 数据类型建模)
[7. 服务建模](#7. 服务建模)
[8. 总结](#8. 总结)

1. 概述

本文档基于AUTOSAR TR_BSWUMLModelModelingGuide规范，详细介绍了AUTOSAR基础软件（BSW）UML模型的建模方法和规范。BSW UML模型是AUTOSAR标准的重要组成部分，用于保持99+个文档的同步性，包括文件结构、接口定义、序列图和状态机等。

1.1 文档目的

BSW UML模型的主要目的是：

保持文档同步：确保所有相关文档在文件结构、接口、序列图等方面保持一致
自动化生成：通过AUTOSAR元模型工具（MMT）自动生成软件规范（SWS）文档
标准化建模：提供统一的建模规则和最佳实践

1.2 建模工具

AUTOSAR指定的UML建模工具是Sparx Systems的Enterprise Architect，版本要求7.5及以上。本指南专注于建模技术而非工具，使用UML概念进行描述。

2. BSW UML模型结构

2.1 模型根结构

AUTOSAR BSW UML模型采用分层包结构组织，主要包含四个核心包：

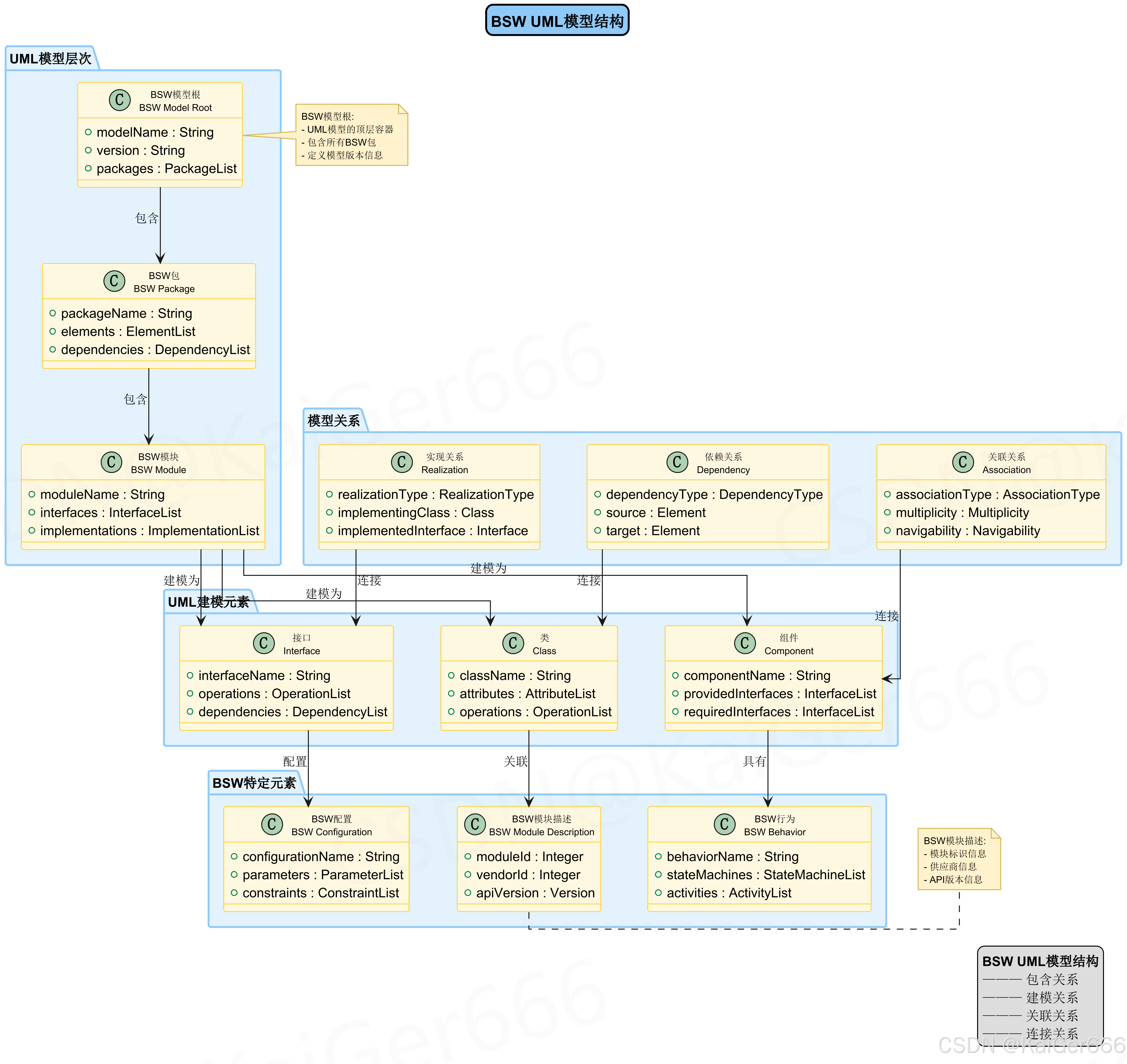

BSW UML模型结构图：展示了AUTOSAR BSW UML模型的整体架构和包组织方式

2.1.1 ReadMe包

职责：提供模型的基础信息和版本管理

版本信息：记录模型的版本号和发布信息
已知限制：列出当前版本的限制和已知问题
免责声明：包含法律声明和使用条款

2.1.2 交互视图包

职责：管理模块间的交互序列图

序列图集合：包含不同模块间交互的序列图
垂直排列：按堆栈层次垂直组织序列图
交互规范：定义标准化的交互模式和流程

2.1.3 软件包

职责：定义BSW模块的核心内容

BSW模块定义：包含所有BSW模块的定义，按层次水平排列
接口定义：定义模块提供的接口和依赖的接口
类型定义：定义模块使用的数据类型和结构
状态图：描述模块的状态机和行为
头文件图：展示模块的文件包含结构

2.1.4 通用元素包

职责：提供可重用的通用定义

通用接口定义：定义跨模块使用的标准接口
可配置回调定义：定义可配置的回调函数接口
标准类型：定义AUTOSAR标准数据类型

2.2 包依赖关系

模型中的包之间存在明确的依赖关系：

ReadMe包 → 交互视图包：提供基础信息支持
交互视图包 → 软件包：展示模块间的交互
软件包 → 通用元素包：使用通用定义
通用元素包 → 软件包：被模块引用

3. BSW模块建模

3.1 模块组件结构

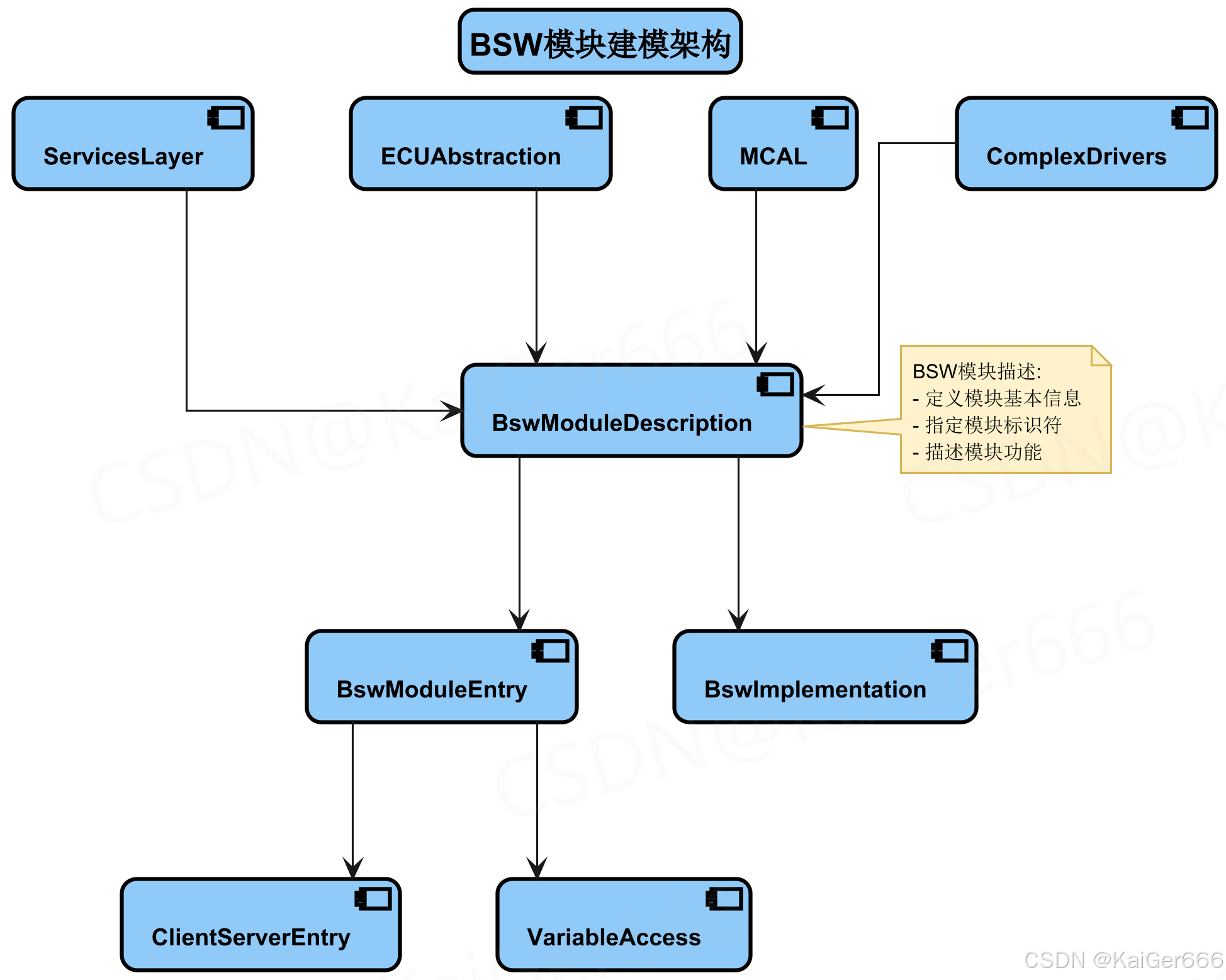

BSW模块建模结构图：展示了BSW模块的建模规则和组件关系

3.1.1 BSW模块组件

职责：表示AUTOSAR基础软件模块

构造型 ：使用<<module>>构造型标识
命名规则：使用模块缩写作为组件名称
标签值 ：包含bsw.moduleId标签值，指定模块ID
位置：作为模块包的顶级元素

3.1.2 函数接口

职责：定义模块提供的API函数

命名规则：接口名称与实际函数名相同
构造型 ：使用<<interface>>构造型
关系：模块通过<<realize>>关系实现接口
内容：包含API函数的详细定义

3.1.3 虚拟接口

职责：合并多个API函数，简化模块依赖

命名格式 ：<依赖模块>_<提供模块>_<关系类型>
支持递归：允许虚拟接口继承其他虚拟接口
依赖关系 ：使用<<mandatory>>和<<optional>>关系

3.1.4 回调接口

职责：定义上层模块实现的回调函数

构造型 ：使用<<callback>>构造型
调用方向：下层模块调用上层模块的回调
实现关系 ：上层模块通过<<realize>>关系实现回调

3.1.5 组件图和类型图

组件图：

命名：与模块组件名称相同
内容：包含模块组件和所有接口关系
用途：展示模块的架构和接口

类型图：

命名：<模块缩写> Types
内容：包含模块定义的所有数据类型
用途：展示模块的数据结构

3.2 模块建模代码示例

c 复制代码

/* BSW模块组件定义示例 */
typedef struct {
    uint8 moduleId;                  /* 模块标识符 */
    boolean moduleEnabled;           /* 模块启用状态 */
    uint8 maxInstances;              /* 最大实例数量 */
    Std_VersionInfoType versionInfo; /* 版本信息 */
} BSW_Module_ConfigType;

/* 函数接口定义示例 */
Std_ReturnType Module_Init(const BSW_Module_ConfigType* ConfigPtr);
Std_ReturnType Module_ServiceRequest(uint8 ServiceId);
Std_ReturnType Module_ServiceRelease(uint8 ServiceId);
Module_StateType Module_GetState(uint8 InstanceId, Module_StateType* StatePtr);

/* 回调接口定义示例 */
void Module_CallbackNotification(uint8 InstanceId, uint8 EventType);
void Module_ErrorIndication(uint8 InstanceId, uint8 ErrorCode);

/* 虚拟接口使用示例 */
/* 依赖模块通过虚拟接口访问提供模块的服务 */
Std_ReturnType DependentModule_RequestService(uint8 ServiceId)
{
    /* 通过虚拟接口调用提供模块的服务 */
    return ProviderModule_ServiceRequest(ServiceId);
}

4. API函数建模

4.1 API函数结构

API函数建模结构图：展示了API函数的建模规则和参数结构

4.1.1 函数接口

职责：定义模块提供的函数接口

命名规则：接口名称与实际函数名相同
构造型 ：使用<<interface>>构造型
内容：包含函数名和接口类型信息

4.1.2 API函数操作

职责：定义具体的API函数

命名规则 ：<模块缩写>_<函数名>
构造型 ：支持多种构造型
- <<function>>：普通函数
- <<scheduled_function>>：定时函数
- <<callback>>：回调函数
标签值 ：
- ServiceID：服务标识符（十六进制）
- Reentrant：可重入性（Reentrant/Non Reentrant/Conditionally Reentrant）
- Synchronous：同步性（Synchronous/Asynchronous）
- bsw.swsItemId：SWS项目ID
- bsw.traceRefs：需求追踪引用
- bsw.headerFile：头文件引用

4.1.3 函数参数

职责：定义函数的输入输出参数

必需属性：名称、类型、方向、描述
参数方向 ：
- in：输入参数
- out：输出参数（必须为指针类型）
- inout：输入输出参数（必须为指针类型）
- return：返回参数
构造型 ：
- <<optional>>：可选参数
- <<multiple>>：多重参数
- <<mutualexcl>>：互斥参数

4.1.4 返回参数

职责：定义函数的返回值

参数名 ：return
方向：return
位置：必须是第一个参数
描述：说明可能的返回值

4.1.5 特殊函数类型

定时函数：

构造型 ：<<scheduled_function>>
用途：周期性执行的函数
特点：由操作系统调度执行

回调函数：

构造型 ：<<callback>>
用途：上层模块实现的回调
特点：由下层模块调用

4.2 API函数建模代码示例

c 复制代码

/* API函数接口定义示例 */
typedef struct {
    uint8 serviceId;                 /* 服务标识符 */
    uint8 instanceId;                /* 实例标识符 */
    uint32 timeout;                  /* 超时时间 */
    boolean reentrant;               /* 可重入标志 */
    boolean synchronous;             /* 同步标志 */
} API_Function_ConfigType;

/* 普通API函数示例 */
Std_ReturnType Module_Init(const Module_ConfigType* ConfigPtr)
{
    /* 函数实现 */
    if (ConfigPtr == NULL) {
        return E_NOT_OK;
    }

    /* 初始化逻辑 */
    Module_Internal_Initialize(ConfigPtr);

    return E_OK;
}

/* 定时函数示例 */
void Module_MainFunction(void)
{
    uint8 channel;

    /* 周期性处理所有通道 */
    for (channel = 0; channel < MODULE_NUMBER_OF_CHANNELS; channel++) {
        Module_Internal_ProcessChannel(channel);
    }
}

/* 回调函数示例 */
void Module_CallbackNotification(uint8 InstanceId, uint8 EventType)
{
    /* 回调实现 */
    switch (EventType) {
        case MODULE_EVENT_DATA_READY:
            /* 处理数据就绪事件 */
            break;
        case MODULE_EVENT_ERROR:
            /* 处理错误事件 */
            break;
        default:
            /* 处理其他事件 */
            break;
    }
}

/* 参数定义示例 */
Std_ReturnType Module_ProcessData(
    uint8* DataPtr,                  /* in: 输入数据指针 */
    uint32 DataLength,               /* in: 数据长度 */
    uint8* ResultPtr,                /* out: 结果数据指针 */
    uint32* ResultLengthPtr          /* out: 结果长度指针 */
);

/* 互斥参数示例 */
Std_ReturnType Module_TransformData(
    uint8* DataPtr,                  /* inout/out: 数据缓冲区 */
    uint32 DataLength                /* in: 数据长度 */
);

5. 模块依赖关系

5.1 依赖关系结构

在这里插入图片描述

模块依赖关系图：展示了BSW模块间的依赖关系和接口类型

5.1.1 上层模块

职责：依赖下层模块的接口

依赖类型 ：使用<<mandatory>>和<<optional>>关系
接口实现：实现回调接口供下层模块调用
服务使用：使用下层模块提供的服务接口

5.1.2 下层模块

职责：提供函数接口给上层模块

接口提供 ：通过<<realize>>关系提供函数接口
回调调用：调用上层模块实现的回调接口
配置依赖 ：使用<<configurable>>关系配置回调

5.1.3 强制虚拟接口

职责：合并多个强制依赖

命名格式 ：<依赖模块>_<提供模块>_Mandatory
关系类型 ：<<mandatory>>
特点：必须实现，模块正常工作必需

5.1.4 可选虚拟接口

职责：合并多个可选依赖

命名格式 ：<依赖模块>_<提供模块>_Optional
关系类型 ：<<optional>>
特点：可选择实现，增强功能可选

5.1.5 回调接口

职责：上层模块实现的回调函数

调用方向：下层模块调用上层模块
配置关系 ：使用<<configurable>>关系
实现关系 ：上层模块通过<<realize>>关系实现

5.1.6 通用接口

职责：提供标准化的接口定义

继承关系：自定义接口继承通用接口定义
命名配置：通过标签值配置命名模式
使用方式：模块通过依赖关系使用自定义接口

5.2 依赖关系代码示例

c 复制代码

/* 强制依赖示例 */
/* 上层模块依赖下层模块的强制接口 */
Std_ReturnType UpperModule_RequestService(uint8 ServiceId)
{
    /* 通过强制虚拟接口调用下层模块服务 */
    return LowerModule_ServiceRequest(ServiceId);
}

/* 可选依赖示例 */
/* 上层模块可选择使用下层模块的可选功能 */
Std_ReturnType UpperModule_OptionalFeature(void)
{
    #ifdef LOWER_MODULE_OPTIONAL_FEATURE_ENABLED
        /* 使用可选功能 */
        return LowerModule_OptionalService();
    #else
        /* 可选功能未启用时的处理 */
        return E_NOT_OK;
    #endif
}

/* 回调接口示例 */
/* 上层模块实现回调接口 */
void UpperModule_CallbackNotification(uint8 InstanceId, uint8 EventType)
{
    /* 处理来自下层模块的通知 */
    switch (EventType) {
        case LOWER_MODULE_EVENT_DATA_READY:
            UpperModule_ProcessData(InstanceId);
            break;
        case LOWER_MODULE_EVENT_ERROR:
            UpperModule_HandleError(InstanceId);
            break;
    }
}

/* 下层模块调用回调 */
void LowerModule_NotifyUpperLayer(uint8 InstanceId, uint8 EventType)
{
    /* 调用上层模块的回调函数 */
    if (UpperModule_CallbackNotification != NULL) {
        UpperModule_CallbackNotification(InstanceId, EventType);
    }
}

/* 通用接口使用示例 */
/* 自定义接口继承通用接口定义 */
typedef struct {
    uint8 interfaceId;               /* 接口标识符 */
    uint8 version;                   /* 接口版本 */
    void* functionTable;             /* 函数表指针 */
} Custom_InterfaceType;

/* 模块使用自定义接口 */
Std_ReturnType Module_UseCustomInterface(const Custom_InterfaceType* InterfacePtr)
{
    if (InterfacePtr == NULL) {
        return E_NOT_OK;
    }

    /* 使用自定义接口 */
    return InterfacePtr->functionTable->serviceFunction();
}

5. 模块依赖关系

5.1 依赖关系结构

模块依赖关系图：展示了BSW模块间的依赖关系和接口类型

5.1.1 上层模块

职责：依赖下层模块的接口

依赖类型 ：使用<<mandatory>>和<<optional>>关系
接口实现：实现回调接口供下层模块调用
服务使用：使用下层模块提供的服务接口

5.1.2 下层模块

职责：提供函数接口给上层模块

接口提供 ：通过<<realize>>关系提供函数接口
回调调用：调用上层模块实现的回调接口
配置依赖 ：使用<<configurable>>关系配置回调

5.1.3 强制虚拟接口

职责：合并多个强制依赖

命名格式 ：<依赖模块>_<提供模块>_Mandatory
关系类型 ：<<mandatory>>
特点：必须实现，模块正常工作必需

5.1.4 可选虚拟接口

职责：合并多个可选依赖

命名格式 ：<依赖模块>_<提供模块>_Optional
关系类型 ：<<optional>>
特点：可选择实现，增强功能可选

5.1.5 回调接口

职责：上层模块实现的回调函数

调用方向：下层模块调用上层模块
配置关系 ：使用<<configurable>>关系
实现关系 ：上层模块通过<<realize>>关系实现

5.1.6 通用接口

职责：提供标准化的接口定义

继承关系：自定义接口继承通用接口定义
命名配置：通过标签值配置命名模式
使用方式：模块通过依赖关系使用自定义接口

5.2 依赖关系代码示例

c 复制代码

/* 强制依赖示例 */
/* 上层模块依赖下层模块的强制接口 */
Std_ReturnType UpperModule_RequestService(uint8 ServiceId)
{
    /* 通过强制虚拟接口调用下层模块服务 */
    return LowerModule_ServiceRequest(ServiceId);
}

/* 可选依赖示例 */
/* 上层模块可选择使用下层模块的可选功能 */
Std_ReturnType UpperModule_OptionalFeature(void)
{
    #ifdef LOWER_MODULE_OPTIONAL_FEATURE_ENABLED
        /* 使用可选功能 */
        return LowerModule_OptionalService();
    #else
        /* 可选功能未启用时的处理 */
        return E_NOT_OK;
    #endif
}

/* 回调接口示例 */
/* 上层模块实现回调接口 */
void UpperModule_CallbackNotification(uint8 InstanceId, uint8 EventType)
{
    /* 处理来自下层模块的通知 */
    switch (EventType) {
        case LOWER_MODULE_EVENT_DATA_READY:
            UpperModule_ProcessData(InstanceId);
            break;
        case LOWER_MODULE_EVENT_ERROR:
            UpperModule_HandleError(InstanceId);
            break;
    }
}

/* 下层模块调用回调 */
void LowerModule_NotifyUpperLayer(uint8 InstanceId, uint8 EventType)
{
    /* 调用上层模块的回调函数 */
    if (UpperModule_CallbackNotification != NULL) {
        UpperModule_CallbackNotification(InstanceId, EventType);
    }
}

/* 通用接口使用示例 */
/* 自定义接口继承通用接口定义 */
typedef struct {
    uint8 interfaceId;               /* 接口标识符 */
    uint8 version;                   /* 接口版本 */
    void* functionTable;             /* 函数表指针 */
} Custom_InterfaceType;

/* 模块使用自定义接口 */
Std_ReturnType Module_UseCustomInterface(const Custom_InterfaceType* InterfacePtr)
{
    if (InterfacePtr == NULL) {
        return E_NOT_OK;
    }

    /* 使用自定义接口 */
    return InterfacePtr->functionTable->serviceFunction();
}

6. 数据类型建模

6.1 数据类型结构

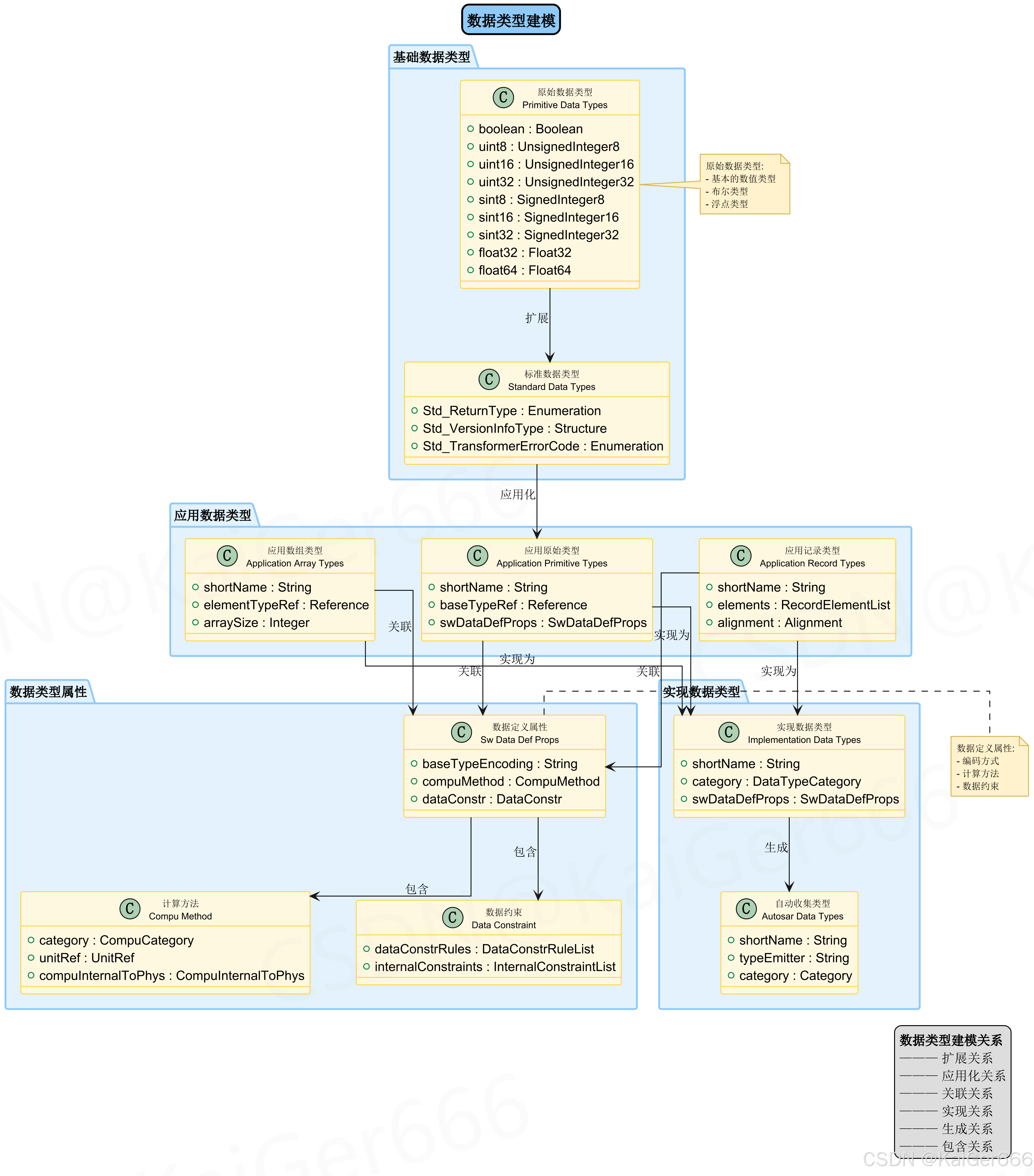

数据类型建模结构图：展示了AUTOSAR中各种数据类型的建模规则

6.1.1 简单类型

职责：定义基本数据类型

基础类型：基于标准C类型（uint8, uint16, uint32, sint8, sint16, sint32）
AUTOSAR标准：支持AUTOSAR标准类型定义
用途：用于基本数据类型定义和参数传递

6.1.2 枚举类型

职责：定义有限值集合的类型

值集合：定义有限的有效值集合
可读性：提高代码可读性和维护性
用途：支持状态定义和选项配置

6.1.3 结构体类型

职责：组合多个相关数据

成员列表：包含多个相关数据成员
嵌套支持：支持嵌套结构体定义
用途：用于复杂数据类型的定义

6.1.4 位域类型

职责：定义位级别的数据结构

位域定义：定义具体的位域范围和含义
内存优化：节省内存空间
用途：用于寄存器映射和紧凑数据存储

6.1.5 Std_ReturnType扩展

职责：扩展标准返回类型

扩展值：定义模块特定的返回值
标准化：保持与AUTOSAR标准的兼容性
用途：提供模块特定的错误码和状态

6.1.6 可变性建模

职责：支持配置可变性

可变性类型 ：
- <<optional>>：可选元素
- <<multiple>>：多重元素
- <<mutualexcl>>：互斥元素
配置条件：定义元素出现的配置条件
用途：支持灵活的配置选项

6.2 数据类型建模代码示例

c 复制代码

/* 简单类型定义示例 */
typedef uint8 Module_InstanceIdType;     /* 模块实例ID类型 */
typedef uint16 Module_ChannelIdType;     /* 模块通道ID类型 */
typedef uint32 Module_TimeoutType;       /* 超时时间类型 */

/* 枚举类型定义示例 */
typedef enum {
    MODULE_STATE_UNINIT = 0,         /* 未初始化状态 */
    MODULE_STATE_IDLE,               /* 空闲状态 */
    MODULE_STATE_ACTIVE,             /* 活动状态 */
    MODULE_STATE_ERROR               /* 错误状态 */
} Module_StateType;

typedef enum {
    MODULE_MODE_NORMAL = 0,          /* 正常模式 */
    MODULE_MODE_DEBUG,               /* 调试模式 */
    MODULE_MODE_TEST                 /* 测试模式 */
} Module_ModeType;

/* 结构体类型定义示例 */
typedef struct {
    uint8 instanceId;                /* 实例标识符 */
    Module_StateType state;          /* 当前状态 */
    Module_ModeType mode;            /* 操作模式 */
    uint32 uptime;                   /* 运行时间 */
} Module_InstanceType;

typedef struct {
    uint8 channelId;                 /* 通道标识符 */
    uint16 dataLength;               /* 数据长度 */
    uint8* dataPtr;                  /* 数据指针 */
    boolean dataValid;               /* 数据有效标志 */
} Module_ChannelType;

/* 位域类型定义示例 */
typedef struct {
    uint8 status;                    /* 状态寄存器 */
    struct {
        uint8 ready : 1;             /* 就绪位 */
        uint8 busy : 1;              /* 忙位 */
        uint8 error : 1;             /* 错误位 */
        uint8 reserved : 5;          /* 保留位 */
    } bits;
} Module_StatusType;

/* Std_ReturnType扩展示例 */
typedef enum {
    MODULE_E_OK = 0,                 /* 操作成功 */
    MODULE_E_NOT_OK,                 /* 操作失败 */
    MODULE_E_NOT_INITIALIZED,        /* 模块未初始化 */
    MODULE_E_INVALID_PARAM,          /* 参数无效 */
    MODULE_E_TIMEOUT,                /* 操作超时 */
    MODULE_E_BUSY                    /* 模块忙 */
} Module_ReturnType;

/* 可变性建模示例 */
typedef struct {
    Module_ConfigType baseConfig;    /* 基础配置 */

    #ifdef MODULE_OPTIONAL_FEATURE_ENABLED
    Module_OptionalConfigType optionalConfig; /* 可选配置 */
    #endif

    #ifdef MODULE_MULTIPLE_CHANNELS_ENABLED
    Module_ChannelConfigType channelConfigs[MODULE_MAX_CHANNELS]; /* 多重通道配置 */
    #endif

    #ifdef MODULE_MODE_A_ENABLED
    Module_ModeAConfigType modeAConfig; /* 模式A配置 */
    #elif defined(MODULE_MODE_B_ENABLED)
    Module_ModeBConfigType modeBConfig; /* 模式B配置 */
    #endif
} Module_VariableConfigType;

/* 数据类型使用示例 */
Std_ReturnType Module_Initialize(const Module_ConfigType* ConfigPtr)
{
    Module_InstanceType* instance;

    if (ConfigPtr == NULL) {
        return MODULE_E_INVALID_PARAM;
    }

    /* 创建模块实例 */
    instance = Module_Internal_CreateInstance();
    if (instance == NULL) {
        return MODULE_E_NOT_OK;
    }

    /* 初始化实例 */
    instance->instanceId = ConfigPtr->instanceId;
    instance->state = MODULE_STATE_IDLE;
    instance->mode = ConfigPtr->mode;
    instance->uptime = 0;

    return MODULE_E_OK;
}

/* 位域操作示例 */
void Module_UpdateStatus(Module_StatusType* status, boolean ready, boolean busy, boolean error)
{
    if (status == NULL) {
        return;
    }

    /* 更新位域 */
    status->bits.ready = ready ? 1 : 0;
    status->bits.busy = busy ? 1 : 0;
    status->bits.error = error ? 1 : 0;

    /* 更新状态寄存器 */
    status->status = (ready << 0) | (busy << 1) | (error << 2);
}

7. 服务建模

7.1 服务建模结构

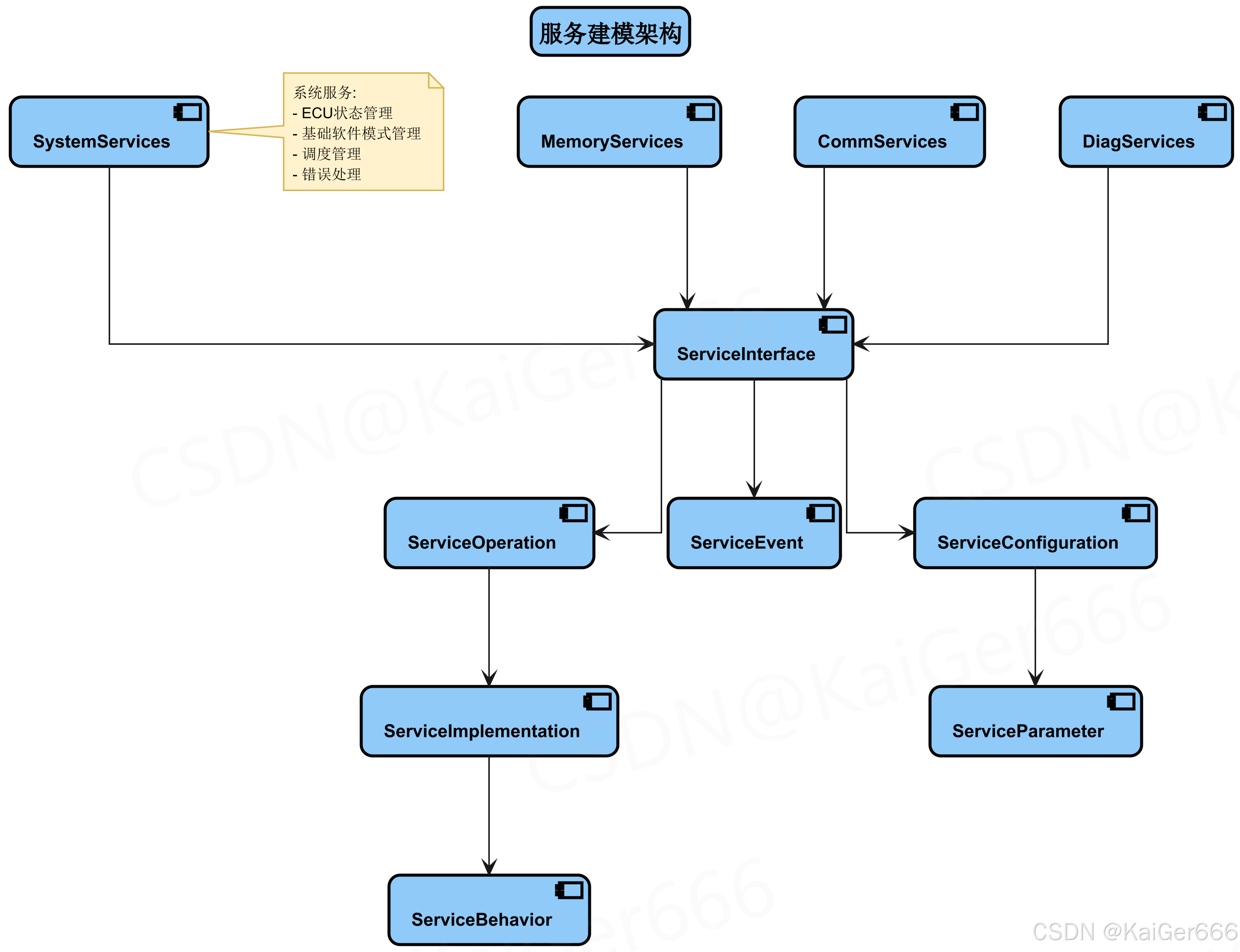

服务建模结构图：展示了AUTOSAR服务接口的建模规则

7.1.1 AUTOSAR服务

职责：提供标准化的服务接口

服务层：属于AUTOSAR服务层
标准化：提供标准化接口定义
软件组件模板：基于软件组件模板而非C语言接口

7.1.2 客户端-服务器接口

职责：提供同步调用模式

调用模式：同步调用，请求-响应模式
适用场景：适用于服务调用和函数调用
特点：客户端等待服务器响应

7.1.3 发送者-接收者接口

职责：提供异步通信模式

通信模式：异步通信，数据传递模式
适用场景：适用于事件通知和数据传递
特点：发送者不等待接收者响应

7.1.4 模式切换接口

职责：提供模式管理功能

管理功能：模式管理，状态转换控制
适用场景：适用于系统模式管理
特点：支持系统状态的动态切换

7.1.5 特殊类型

职责：增强接口表达能力

复杂数据结构：支持服务接口中的复杂数据类型
增强功能：增强接口的表达能力和灵活性
标准化：提供标准化的特殊类型定义

7.1.6 服务接口可变性

职责：支持配置选项

配置选项：支持接口的配置和定制
灵活性：允许接口根据需求进行调整
标准化：保持配置的标准化和一致性

7.2 服务建模代码示例

c 复制代码

/* AUTOSAR服务接口定义示例 */
typedef struct {
    uint8 serviceId;                 /* 服务标识符 */
    uint8 interfaceId;               /* 接口标识符 */
    uint8 version;                   /* 接口版本 */
    boolean enabled;                 /* 接口启用状态 */
} AUTOSAR_ServiceInterfaceType;

/* 客户端-服务器接口示例 */
typedef struct {
    uint8 requestId;                 /* 请求标识符 */
    uint8 serviceId;                 /* 服务标识符 */
    uint32 timeout;                  /* 超时时间 */
    void* requestData;               /* 请求数据 */
    uint16 requestLength;            /* 请求数据长度 */
} ClientServer_RequestType;

typedef struct {
    uint8 requestId;                 /* 请求标识符 */
    uint8 resultCode;                /* 结果代码 */
    void* responseData;              /* 响应数据 */
    uint16 responseLength;           /* 响应数据长度 */
} ClientServer_ResponseType;

/* 发送者-接收者接口示例 */
typedef struct {
    uint8 senderId;                  /* 发送者标识符 */
    uint8 messageId;                 /* 消息标识符 */
    uint32 timestamp;                /* 时间戳 */
    void* messageData;               /* 消息数据 */
    uint16 messageLength;            /* 消息长度 */
} SenderReceiver_MessageType;

/* 模式切换接口示例 */
typedef struct {
    uint8 currentMode;               /* 当前模式 */
    uint8 targetMode;                /* 目标模式 */
    uint32 transitionTimeout;        /* 切换超时时间 */
    boolean immediateTransition;     /* 立即切换标志 */
} ModeSwitch_RequestType;

/* 服务接口实现示例 */
/* 客户端-服务器服务实现 */
Std_ReturnType Service_ClientServerRequest(const ClientServer_RequestType* request,
                                          ClientServer_ResponseType* response)
{
    if (request == NULL || response == NULL) {
        return E_NOT_OK;
    }

    /* 处理服务请求 */
    switch (request->serviceId) {
        case SERVICE_ID_DATA_PROCESSING:
            return Service_ProcessData(request, response);

        case SERVICE_ID_CONFIGURATION:
            return Service_Configure(request, response);

        default:
            response->resultCode = SERVICE_E_UNKNOWN_SERVICE;
            return E_NOT_OK;
    }
}

/* 发送者-接收者服务实现 */
void Service_SendMessage(const SenderReceiver_MessageType* message)
{
    if (message == NULL) {
        return;
    }

    /* 发送消息到接收者 */
    Service_Internal_DeliverMessage(message);
}

/* 模式切换服务实现 */
Std_ReturnType Service_ModeSwitch(const ModeSwitch_RequestType* request)
{
    if (request == NULL) {
        return E_NOT_OK;
    }

    /* 验证模式切换请求 */
    if (!Service_Internal_IsValidModeTransition(request->currentMode, request->targetMode)) {
        return E_NOT_OK;
    }

    /* 执行模式切换 */
    return Service_Internal_ExecuteModeTransition(request);
}

/* 特殊类型使用示例 */
typedef struct {
    uint8 typeId;                    /* 类型标识符 */
    uint16 dataSize;                 /* 数据大小 */
    uint8* dataPtr;                  /* 数据指针 */
    uint32 checksum;                 /* 校验和 */
} Special_DataType;

/* 服务接口配置示例 */
typedef struct {
    AUTOSAR_ServiceInterfaceType baseInterface; /* 基础接口 */

    /* 客户端-服务器配置 */
    uint16 maxConcurrentRequests;    /* 最大并发请求数 */
    uint32 defaultTimeout;           /* 默认超时时间 */

    /* 发送者-接收者配置 */
    uint16 messageQueueSize;         /* 消息队列大小 */
    boolean enableTimestamp;         /* 启用时间戳 */

    /* 模式切换配置 */
    uint8 supportedModes;            /* 支持的模式 */
    uint32 transitionDelay;          /* 切换延迟 */
} Service_ConfigType;

/* 服务初始化示例 */
Std_ReturnType Service_Initialize(const Service_ConfigType* config)
{
    if (config == NULL) {
        return E_NOT_OK;
    }

    /* 初始化基础接口 */
    Service_Internal_InitInterface(&config->baseInterface);

    /* 初始化客户端-服务器服务 */
    Service_Internal_InitClientServer(config->maxConcurrentRequests,
                                     config->defaultTimeout);

    /* 初始化发送者-接收者服务 */
    Service_Internal_InitSenderReceiver(config->messageQueueSize,
                                       config->enableTimestamp);

    /* 初始化模式切换服务 */
    Service_Internal_InitModeSwitch(config->supportedModes,
                                   config->transitionDelay);

    return E_OK;
}

8. 总结

8.1 建模优势

AUTOSAR BSW UML建模方法具有以下显著优势：

文档同步性：确保99+个文档在结构、接口、序列图等方面保持同步
自动化生成：通过MMT工具自动生成SWS文档，减少人工错误
标准化规范：提供统一的建模规则和最佳实践
可维护性：清晰的模型结构便于维护和更新
可扩展性：支持新模块和功能的扩展

8.2 应用场景

BSW UML建模适用于以下场景：

AUTOSAR标准开发：符合AUTOSAR标准的软件开发
汽车电子系统：汽车电子控制单元（ECU）的软件开发
嵌入式系统：需要标准化接口的嵌入式系统开发
模块化设计：需要清晰模块边界和接口定义的系统设计
文档管理：需要自动化文档生成的项目管理

8.3 最佳实践

在实施BSW UML建模时，应遵循以下最佳实践：

严格遵循规范：严格按照AUTOSAR建模规范进行设计
保持一致性：确保模型元素命名和关系的一致性
文档完整性：为所有重要元素提供完整的文档说明
版本控制：对模型进行版本控制，记录变更历史
工具集成：与开发工具链集成，实现自动化流程

通过遵循本指南的建模方法和最佳实践，可以建立高质量的AUTOSAR BSW UML模型，为汽车电子系统的开发提供可靠的基础。

AUTOSAR进阶图解==＞AUTOSAR_TR_BSWUMLModelModelingGuide

AUTOSAR BSW UML建模指南

目录

1. 概述

1.1 文档目的

1.2 建模工具

2. BSW UML模型结构

2.1 模型根结构

2.1.1 ReadMe包

2.1.2 交互视图包

2.1.3 软件包

2.1.4 通用元素包

2.2 包依赖关系

3. BSW模块建模

3.1 模块组件结构

3.1.1 BSW模块组件

3.1.2 函数接口

3.1.3 虚拟接口

3.1.4 回调接口

3.1.5 组件图和类型图

3.2 模块建模代码示例

4. API函数建模

4.1 API函数结构

4.1.1 函数接口

4.1.2 API函数操作

4.1.3 函数参数

4.1.4 返回参数

4.1.5 特殊函数类型

4.2 API函数建模代码示例

5. 模块依赖关系

5.1 依赖关系结构

5.1.1 上层模块

5.1.2 下层模块

5.1.3 强制虚拟接口

5.1.4 可选虚拟接口

5.1.5 回调接口

5.1.6 通用接口

5.2 依赖关系代码示例

5. 模块依赖关系

5.1 依赖关系结构

5.1.1 上层模块

5.1.2 下层模块

5.1.3 强制虚拟接口

5.1.4 可选虚拟接口

5.1.5 回调接口

5.1.6 通用接口

5.2 依赖关系代码示例

6. 数据类型建模

6.1 数据类型结构

6.1.1 简单类型

6.1.2 枚举类型

6.1.3 结构体类型

6.1.4 位域类型

6.1.5 Std_ReturnType扩展

6.1.6 可变性建模

6.2 数据类型建模代码示例

7. 服务建模

7.1 服务建模结构

7.1.1 AUTOSAR服务

7.1.2 客户端-服务器接口

7.1.3 发送者-接收者接口

7.1.4 模式切换接口

7.1.5 特殊类型

7.1.6 服务接口可变性

7.2 服务建模代码示例

8. 总结

8.1 建模优势

8.2 应用场景

8.3 最佳实践
