T40N君正/INGENIC专业嵌入式CPU计算能力,集成XBurst2双核处理器(1.2GHz)、RISC-V协处理器和神经网络加速器(2TOPS算力)

T40N君正(Ingenic)一款面向AIoT(人工智能物联网)应用的高性能、低功耗系统级芯片(SoC)T40系列中的一款重要产品,它集成了高性能的处理器核心和丰富的外设接口,适用于多种应用场景,适用于智能安防、智能家居、机器视觉等领域.

该SoC引入了一种创新的体系结构满足高性能计算和高质量图像和视频编码的要求通过视频设备解决。T40N提供高速CPU计算能力,出色的图像信号过程中,fluent 3840x2160分辨率视频录制。

CPU(中央处理单元)核心,配备32kB指令和32kB数据一级缓存,以及128kB~1024kB可配置二级缓存,工作频率900MHz,全功能MMU功能与操作系统相关的任务。CPU核心的核心是XBurst®-2处理器引擎。XBurst®-2是一个业界领先的微处理器核心,提供卓越的高性能和一流的低功耗功耗。一种与IEEE754 2008和MIPS32兼容的硬件浮点单元ISA R5 plus MIPS SIMD指令集架构:还包括512bit MSA。

VPU(视频处理单元)核心是一个视频编码器引擎,用于处理视频流使用HEVC(ISO/IEC 23008-2高效视频编码)和AVC(ISO/IEC 14496-10)高级视频编码)标准。它还支持使用JPEG进行静态图片编码标准(ITU T.81)。与片上视频加速引擎和后图像处理一起使用T40N单元提供高视频性能。最大分辨率4096x4096,格式为编码支持AVC。H.264高达40Mbit/s,H.265高达20Mbit/s,1080P@60fps.

ISP(图像信号处理器)核心支持高达3倍的图像处理传感器。支持DVP、MIPI和TOF传感器。具有3A、2D和3D去噪等功能,WDR/HDR、镜头着色等。它可以为以下对象提供最高分辨率3840x2160的图像:查看或编码以存储或传输。为了更快更容易地使用T40N,DDR2-KGD集成在芯片上。

片上模块,如音频编解码器、多通道SAR_ADC控制器和摄像头接口为设计师提供一套经济的视频应用外围设备。无线局域网、蓝牙和通过高速SPI和eMMC/SD/SDIO主机控制器支持扩展选项。另外USB OTG、MAC、UART和SPI等外围设备以及通用系统资源提供为许多应用程序提供足够的计算和连接能力

核心性能

搭载 XBurst2 双核处理器(1.2GHz),配备256KB二级缓存和 SIMD512指令集 ,支持 DDR2/DDR3/DDR3L 内存(最大2GB)。 ‌

视觉处理

支持 DVP / MIPI-CSI / BT1120 / BT656 传感器输入接口,最大支持3路输入,并兼容立体视觉处理。内置 Tizano-Il ISP引擎 ,可处理最大3840×2160分辨率的图像,支持3A/3D/WDR/HDR等功能。 ‌

扩展能力

提供 RISC-V协处理器 (600MHz)用于单片机任务,内置 神经网络加速器 (典型8T OPS),支持 Magik Al算法开发平台 。 ‌

应用场景

适用于智能家居、工业自动化等对性能要求适中的场景

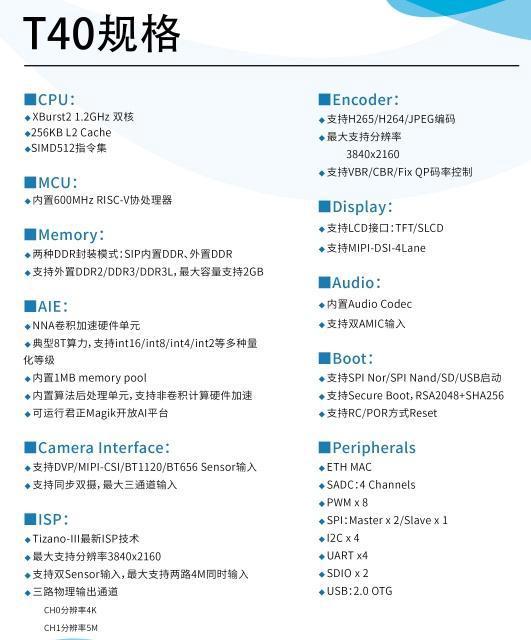

主要特性:

•处理器: 采用1.2GHz XBurst2双核CPU,配备256KB二级缓存,支持SIMD512指令集,提供强大的数据处理能力。

•协处理器: 内置600MHz RISC-V协处理器,提升系统的多任务处理能力。

•内存支持: 支持最大2GB的DDR2/DDR3/DDR3L内存,满足高带宽数据传输需求。

•人工智能引擎(AIE): 内置神经网络加速器,提供2TOPS的算力,支持int16/int8/int4/int2等多种量化精度,内置1MB内存池,并配备算法后/前处理加速单元,支持Magik AI算法开发平台。

•图像信号处理器(ISP): 最新的Tiziano-III ISP引擎,支持最大3840x2160分辨率的输入和处理,支持双传感器处理,最大支持4M*2分辨率,具备3A(自动曝光、自动白平衡、自动对焦)、3D降噪、WDR(宽动态范围)、HDR(高动态范围)、RGB-IR等功能,支持镜头畸变校正(LDC)和90°/270°旋转。

•视频编码: 支持4K(2160P)实时视频编码,满足高分辨率视频应用需求。

•多摄像头支持: 支持DVP、MIPI-CSI、BT1120、BT656等传感器输入接口,支持立体视觉,最多可支持三路摄像头输入。

•显示输出: 支持1080P显示输出,满足高清显示需求。

•外围接口: 集成丰富的外设接口,包括以太网MAC、ADC(4通道)、PWM(8路)、SPI(主机2路/从机1路)、I2C(4路)、UART(4路)、SDIO(2路)、USB 2.0 OTG等,方便与各种外设连接。
