2 计算机网络协议

2.1 网络协议的定义与核心要素

网络协议是计算机网络的"通信规则"，是实现不同设备、不同厂商系统之间互联互通的基础，其定义和核心要素可从"功能本质""三要素构成""现实类比"三个维度理解：

2.1.1 协议的定义

网络协议是为计算机网络中"数据交换"而建立的规则、标准或约定的集合。当多台计算机连接到同一网络并进行通信时，必须遵守统一的协议------如同道路上行驶的汽车需遵守交通规则（靠右行驶、红灯停绿灯行），否则会导致交通混乱；网络中若设备不遵守协议，数据将无法正确传输（如A设备按TCP协议封装数据，B设备按UDP协议解析，会导致数据无法识别）。

协议的核心作用是"统一数据传输的格式、速率、步骤"：

• 传输格式：规定数据的封装结构（如TCP报文包含源端口、目标端口、序列号等字段），确保接收方可正确解析数据。
• 传输速率：约定数据发送的速率上限（如避免某一设备占用全部带宽导致其他设备断连），通过流量控制机制（如TCP的滑动窗口）调节速率。
• 传输步骤：定义通信的流程（如TCP通过三次握手建立连接、四次挥手终止连接），确保通信双方同步状态（如发送方确认接收方准备就绪后再发送数据）。

2.1.2 协议的三要素（语义、语法、时序）

协议的三要素是构成协议的"基本单元"，三者缺一不可，共同确保协议的可执行性和有效性：

1. 语义（Semantics） ："要做什么"------定义协议中各字段、指令的含义和作用，即数据传输过程中"需要完成的操作"。
   • 示例：TCP协议中，SYN（同步）字段表示"请求建立连接"，ACK（确认）字段表示"确认收到数据"，FIN（终止）字段表示"请求释放连接"；接收方看到SYN=1的报文，就知道发送方需要建立连接，需回复确认报文。
   • 核心作用：明确"操作意图"，避免接收方误解发送方的指令（如SYN字段若无明确语义，接收方无法判断是建立连接还是释放连接）。
2. 语法（Syntax） ："要怎么做"------定义数据的结构格式和编码规则，即"数据如何封装和传输"。
   • 示例：TCP报文的语法规定"首部前20字节为固定字段（包含源端口、目标端口、序列号等），后续为可选字段和数据字段"，且每个字段的长度固定（如源端口和目标端口各占16位）；发送方需按此格式封装数据，接收方按相同格式解析，才能提取有效信息。
   • 核心作用：统一"数据形态"，确保不同设备（如Windows电脑和Linux服务器）对数据的封装和解析方式一致。
3. 时序（Timing） ："做的顺序"------定义数据传输的先后顺序和时间间隔，即"何时发送数据、何时接收确认"。
   • 示例：TCP三次握手中，时序规定"客户端先发送SYN报文，服务器收到后回复SYN+ACK报文，客户端收到后再发送ACK报文"，且每一步需在规定时间内完成（如服务器若10秒内未收到客户端的ACK，会重新发送SYN+ACK报文）；若时序混乱（如服务器先发送SYN报文），连接将无法建立。
   • 核心作用：协调"通信节奏"，避免数据发送与接收不同步（如发送方连续发送数据，接收方未准备好导致数据丢失）。

2.1.3 协议的现实类比

为更直观理解协议，可将其类比为"人类对话的语言规则"：

• 语义：对应"语言的含义"，如中文中"你好"表示问候，"再见"表示告别，双方需理解词语的含义才能正常交流。
• 语法：对应"语言的语法规则"，如中文需遵循"主语+谓语+宾语"的语序（如"我吃饭"而非"饭吃我"），双方需按相同语法组织句子，否则无法理解。
• 时序：对应"对话的顺序"，如通常是一方先问候（"你好"），另一方再回应（"你好，有什么事？"），而非双方同时开口或无顺序交流，确保对话有序进行。
• 结论：如同人类需使用统一语言规则才能交流，计算机需使用统一网络协议才能通信，协议的三要素分别对应"语言含义""语法规则""对话顺序"，共同保障通信的有效性。

2.2 网络体系结构（协议的分层模型）

由于网络协议的功能复杂（需处理物理信号、数据封装、路由选择、应用交互等），直接设计单一协议难以实现和维护，因此采用"分层设计"思路，将协议按功能划分为不同层次，形成网络体系结构。常见的体系结构包括OSI七层模型、TCP/IP五层模型、TCP/IP四层模型，其中TCP/IP模型是互联网的事实标准。

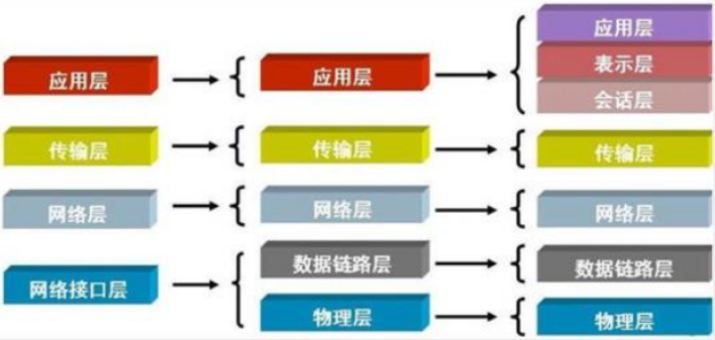

2.2.1 三种体系结构的对比

三种模型的核心区别在于"分层粒度"不同，OSI模型分层最细（七层），TCP/IP四层模型分层最粗（四层），TCP/IP五层模型是二者的折中，具体对应关系如下表：

OSI七层模型	TCP/IP五层模型	TCP/IP四层模型	核心功能概述
应用层（Application）	应用层	应用层	为应用程序提供网络服务（如HTTP用于网页浏览、SMTP用于电子邮件）
表示层（Presentation）	应用层	应用层	处理数据格式转换、加密/解密（如将JPG图片格式转换为二进制数据、SSL/TLS加密）
会话层（Session）	应用层	应用层	建立、管理和维护应用程序间的会话（如验证用户登录、断开无效会话）
传输层（Transport）	传输层	传输层	提供端到端的可靠或不可靠传输（如TCP保障可靠传输、UDP提供不可靠传输）
网络层（Network）	网络层	网络层	实现IP地址封装、路由选择（如路由器根据IP地址转发数据包）
数据链路层（Data Link）	数据链路层	网络接口层	处理MAC地址封装、数据帧传输（如交换机根据MAC地址转发数据帧）
物理层（Physical）	物理层	网络接口层	传输物理信号（如将二进制数据转换为电信号/光信号，通过线缆传输）

• 补充：OSI模型是国际标准化组织（ISO）制定的理论模型，旨在实现"全球网络完全互连"，但因分层过细、实现复杂，未被广泛应用；TCP/IP模型是美国国防部为ARPANET设计的实用模型，因简洁、高效，逐步成为互联网的事实标准，目前互联网中的协议（如TCP、IP、HTTP）均基于TCP/IP模型设计。
• 每层运行常见物理设备 ：


2.2.2 分层设计的核心优势

分层设计是网络体系结构的"灵魂"，其核心优势在于"模块化、可复用、易维护"，具体体现在以下三点：

1. 模块化设计，降低复杂度：将协议功能按层次拆分，每层只需关注自身功能（如物理层仅处理物理信号，无需关注应用层的网页数据），无需考虑其他层次的实现细节，降低了单个协议的设计和实现难度。例如，开发HTTP协议（应用层）时，只需关注如何与传输层（TCP）交互，无需关心数据如何通过物理层（光纤）传输。
2. 层间独立，便于更新：各层之间通过"接口"交互（如传输层通过端口号与应用层交互，网络层通过IP地址与传输层交互），若某一层的技术更新（如物理层从双绞线升级为光纤），只需修改该层的实现，其他层次无需变动。例如，将局域网的传输介质从双绞线（物理层）改为光纤，应用层的HTTP协议、传输层的TCP协议无需任何修改，仍可正常工作。
3. 标准化接口，促进兼容：分层模型定义了层间的标准接口（如数据链路层向网络层提供"帧传输"接口），不同厂商的设备只需遵循接口标准，即可实现互联互通。例如，华为的交换机（数据链路层）和思科的路由器（网络层），因均遵循TCP/IP模型的接口标准，可正常连接并转发数据，无需担心厂商差异。

2.2.3 各层核心功能

结合TCP/IP五层模型（兼顾理论完整性与实际应用），从底层到顶层依次阐述各层的核心功能、典型协议及代表设备，明确层间数据传输的协作逻辑：

2.2.3.1 物理层（最底层，负责物理信号传输）

• 核心功能 ：定义物理介质（如双绞线、光纤）的电气特性、机械特性、功能特性和过程特性，实现"二进制数据"与"物理信号"的转换（如将0/1二进制数据转换为电信号、光信号或电磁波），并通过物理介质传输信号。
  • 电气特性：规定信号的电压范围（如双绞线传输的以太网信号，高电平表示1，低电平表示0，电压范围±5V）、传输速率（如100Mbps以太网的信号传输速率为100兆比特/秒）。
  • 机械特性：规定物理接口的形状、引脚数量和排列（如RJ-45接口有8个引脚，双绞线的线序需按T568A/T568B标准连接）。
  • 功能特性：规定每个引脚的功能（如RJ-45接口的1、2引脚用于发送信号，3、6引脚用于接收信号）。
  • 过程特性：规定信号传输的流程（如发送方先检测线路是否空闲，再发送信号，接收方收到信号后反馈确认）。
• 典型规范/协议：EIA/TIA RS-232（早期串口通信标准）、EIA/TIA RS-449（高速串口通信标准）、V.35（广域网专线接口标准）、RJ-45（以太网双绞线接口标准）。
• 代表设备：中继器（放大衰减的物理信号，延长传输距离，如将双绞线的100米传输距离延长到200米）、集线器（将多个节点连接到同一物理总线，仅简单转发物理信号，无数据过滤功能）。
• 数据单位：比特（Bit，0或1），是网络中最小的数据单位。
• 补充：物理层不处理数据的逻辑意义（如数据是文字还是图片），仅负责"信号的发送与接收"，是网络通信的"物理基础"，若物理层故障（如网线断裂、接口松动），整个网络通信将中断。

2.2.3.2 数据链路层（物理层之上，负责数据帧传输）

• 核心功能 ：将物理层传输的"比特流"封装为"数据帧"（添加帧头和帧尾，包含源MAC地址、目标MAC地址、帧校验字段），实现"相邻节点"（如同一局域网内的两台电脑）之间的可靠数据传输，同时处理帧的差错检测、重传和流量控制。
  • MAC地址封装：为数据帧添加源MAC地址（发送节点的网卡物理地址，如00-0C-29-5A-14-92）和目标MAC地址（接收节点的网卡物理地址），确保数据帧能准确送达相邻节点。
  • 差错检测：通过帧尾的CRC（循环冗余校验）字段，检测数据帧在传输过程中是否因干扰导致错误，若检测到错误则丢弃帧并请求重传。
  • 流量控制：避免发送方发送速率过快导致接收方无法及时处理，通过"滑动窗口"等机制调节发送速率（如接收方告知发送方"当前可接收10个帧"，发送方仅发送10个帧后等待确认）。
• 典型协议：PPP（点对点协议，用于拨号上网或专线连接，如ADSL宽带的用户端与运营商端通信）、以太网协议（IEEE 802.3，局域网主流协议，如家庭和企业局域网的数据传输）。
• 代表设备：网卡（内置MAC地址，实现数据帧的封装与解封装，是主机接入数据链路层的接口）、网桥（连接两个相同类型的局域网，根据MAC地址转发数据帧，隔离不同局域网的广播风暴）、二层交换机（多端口网桥，根据MAC地址表转发数据帧，实现同一局域网内多节点的高速通信）。
• 数据单位：帧（Frame），由帧头（MAC地址、帧类型）、数据（来自网络层的IP数据报）、帧尾（CRC校验）组成。
• 补充：数据链路层的"相邻节点"指直接通过物理链路连接的节点（如同一交换机下的两台电脑），若需与非相邻节点通信（如不同局域网的电脑），需依赖网络层的路由功能。

2.2.3.3 网络层（数据链路层之上，负责跨网络数据传输）

• 核心功能 ：实现"跨网络"的数据包传输，核心是"IP地址封装"和"路由选择"------将传输层的分段数据封装为IP数据报（添加IP头，包含源IP地址、目标IP地址），并通过路由器选择从源网络到目标网络的最优传输路径，同时处理数据包的分片与重组（当数据包超过物理链路的MTU值时，拆分为小分片传输，到达目标后重组）。
  • IP地址封装：为数据报添加源IP地址（发送主机的逻辑地址，如192.168.1.10）和目标IP地址（接收主机的逻辑地址，如192.168.2.20），标识数据包的源和目的地，区别于数据链路层的MAC地址（仅标识相邻节点）。
  • 路由选择：路由器通过路由表（记录不同网络的可达路径），为每个IP数据报选择最优路径（如从192.168.1.0/24网络到192.168.2.0/24网络，选择"路由器A→路由器B"的路径），确保数据包能跨多个网络到达目标。
  • 分片与重组：不同物理链路的MTU（最大传输单元，即数据帧的最大数据部分长度）不同（如以太网MTU为1500字节，PPP链路MTU为1492字节），若IP数据报超过MTU，网络层将其拆分为多个分片（每个分片不超过MTU），目标主机的网络层再将分片重组为完整数据报。
• 典型协议：IP（互联网协议，核心协议，负责IP地址封装和路由转发，分为IPv4和IPv6）、IPX（互联网分组交换协议，早期Novell网络使用）、RIP（路由信息协议，基于距离矢量算法的内部网关协议）、OSPF（开放最短路径优先协议，基于链路状态算法的内部网关协议，路由选择更优）。
• 代表设备：路由器（核心设备，根据IP地址和路由表转发IP数据报，实现不同网络的互连）、三层交换机（兼具二层交换机的MAC地址转发功能和路由器的IP路由功能，适合企业局域网的分层互联）。
• 数据单位：数据报（Datagram，IPv4中称为IP数据报，IPv6中称为IPv6报文），由IP头（IP地址、TTL、协议类型等）和数据（来自传输层的TCP/UDP报文段）组成。
• 补充：网络层解决"数据包到哪个网络"的问题，数据链路层解决"数据包到哪个相邻节点"的问题，二者协同实现跨网络通信（如从北京的电脑发送数据到上海的电脑，网络层选择跨城市的路由路径，数据链路层在每个路由节点间传输数据帧）。

2.2.3.4 传输层（网络层之上，负责端到端可靠传输）

• 核心功能：为应用层提供"端到端"（从源主机的应用程序到目标主机的应用程序）的通信服务，核心是"端口号标识"和"传输可靠性保障"------通过端口号（如HTTP的80端口、HTTPS的443端口）区分同一主机上的不同应用程序，同时提供可靠传输（TCP）或不可靠传输（UDP）选项，满足不同应用的需求。

  • 端口号标识：每个应用程序对应一个或多个端口号（范围0-65535，其中0-1023为知名端口，如80端口对应HTTP协议），传输层通过"源IP+源端口+目标IP+目标端口"的四元组，唯一标识一个端到端的通信连接（如192.168.1.10:12345与192.168.2.20:80的连接，对应客户端12345端口与服务器80端口的HTTP通信）。
  • 可靠传输（TCP）：通过三次握手建立连接、四次挥手释放连接、序列号与确认号（确保数据按序传输）、滑动窗口（流量控制）、重传机制（丢失数据重传）、拥塞控制（避免网络拥堵），确保数据无丢失、无重复、按序到达。
  • 不可靠传输（UDP）：无需建立连接，直接发送数据，无确认、重传机制，仅通过校验和检测数据错误（错误则丢弃），传输速率快、开销小，适合对实时性要求高但可容忍少量数据丢失的场景。

• 典型协议 ：TCP（传输控制协议，面向连接、可靠传输）：

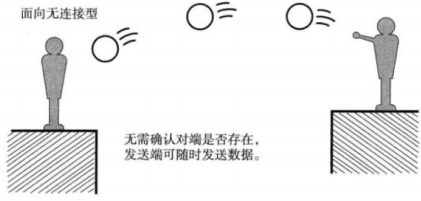

  、UDP（用户数据包协议，面向无连接、不可靠传输）：

• 代表设备：四层交换机（根据TCP/UDP端口号转发数据，支持端口级的流量控制和负载均衡，如将多个HTTP请求（80端口）分配到不同的Web服务器）、四层路由器（具备传输层端口识别功能，可实现端口级的访问控制，如禁止外部访问内部的22端口（SSH））。

• 数据单位：TCP中为报文段（Segment），UDP中为数据报（Datagram），均由首部（源端口、目标端口、序列号/长度、校验和等）和数据（来自应用层的应用数据）组成。

• 补充 ：传输层是"端到端通信的核心"，网络层仅负责"跨网络传输数据包"，不关心数据是否可靠到达；而传输层直接与应用层交互，通过可靠/不可靠传输机制，为应用程序提供符合需求的通信服务（如网页浏览需可靠传输，选择TCP；视频通话需实时性，选择UDP）。


2.2.3.5 应用层（最顶层，直接面向用户应用）

• 核心功能 ：为操作系统或网络应用程序提供"访问网络服务的接口"，将用户的应用需求（如浏览网页、发送邮件、传输文件）转换为网络可传输的数据，同时解析接收方的网络数据为用户可理解的信息，是网络与用户交互的"窗口"。
  • 服务接口：为应用程序提供标准化的API（应用程序编程接口），如HTTP协议为浏览器提供"请求网页数据"的接口，SMTP协议为邮件客户端提供"发送邮件"的接口。
  • 数据格式处理：将应用数据转换为网络传输格式（如将网页的HTML文本转换为二进制数据），接收时将网络数据转换为应用格式（如将二进制数据解析为HTML文本并在浏览器中显示）。
  • 会话管理：部分应用层协议包含会话管理功能（如HTTP的Cookie机制，记录用户登录状态；FTP的主动/被动模式，建立数据传输会话），确保应用交互的连续性。
• 典型协议 ：
  • 网页浏览：HTTP（超文本传输协议，非加密，端口80）、HTTPS（安全超文本传输协议，基于SSL/TLS加密，端口443）。
  • 电子邮件：SMTP（简单邮件传输协议，用于发送邮件，端口25）、POP3（邮局协议版本3，用于接收邮件，端口110）、IMAP（互联网邮件访问协议，用于接收邮件，支持邮件在服务器端管理，端口143）。
  • 文件传输：FTP（文件传输协议，非加密，端口21控制连接、20数据连接）、SFTP（安全文件传输协议，基于SSH加密，端口22）。
  • 远程登录：SSH（安全外壳协议，加密远程登录，端口22）、Telnet（远程登录协议，非加密，端口23，安全性低，已逐步被SSH替代）。
  • 域名解析：DNS（域名系统，将域名（如www.baidu.com）转换为IP地址，端口53）。
• 代表设备/软件：应用层无专用硬件设备，核心是应用程序软件，如浏览器（Chrome、Edge，基于HTTP/HTTPS协议）、邮件客户端（Outlook、Foxmail，基于SMTP/POP3/IMAP协议）、FTP客户端（FileZilla，基于FTP/SFTP协议）、SSH客户端（PuTTY，基于SSH协议）。
• 数据单位：报文（Message），格式由具体应用层协议定义（如HTTP报文包含请求行/状态行、首部字段、实体内容，HTML文本为实体内容）。
• 补充：应用层是"网络功能的最终体现"，所有底层（物理层、数据链路层、网络层、传输层）的功能均为应用层服务，用户通过应用层软件直接感受网络的价值（如通过浏览器浏览网页、通过微信发送消息）。

2.3 数据传输的封装与解封装过程

网络各层通过"封装"与"解封装"实现数据的逐层传递，封装是发送方从应用层到物理层的"添加首部"过程，解封装是接收方从物理层到应用层的"去除首部"过程，二者形成完整的数据传输链路，以TCP/IP五层模型为例，具体流程如下：

2.3.1 发送方封装过程（自上而下）

1. 应用层封装：应用程序（如浏览器）生成应用数据（如HTML文本），根据应用层协议（如HTTP）添加应用层首部（如HTTP请求行"GET /index.html HTTP/1.1"、首部字段"Host: www.baidu.com"），形成应用层报文，传递给传输层。
2. 传输层封装：传输层接收应用层报文，根据协议（如TCP）添加传输层首部（如源端口12345、目标端口80、序列号x），形成TCP报文段；若使用UDP，则添加UDP首部（如源端口、目标端口、长度），形成UDP数据报，传递给网络层。
3. 网络层封装：网络层接收传输层数据，根据IP协议添加IP首部（如源IP 192.168.1.10、目标IP 202.108.22.5、TTL 64），形成IP数据报，传递给数据链路层。
4. 数据链路层封装：数据链路层接收IP数据报，根据数据链路层协议（如以太网）添加帧头（源MAC 00-0C-29-5A-14-92、目标MAC 00-0C-29-3B-70-AE、帧类型0x0800表示IP数据）和帧尾（CRC校验字段），形成数据帧，传递给物理层。
5. 物理层封装：物理层接收数据帧，将其转换为物理信号（如电信号、光信号），通过物理介质（如双绞线、光纤）传输到接收方。

2.3.2 接收方解封装过程（自下而上）

1. 物理层解封装：接收方物理层接收物理信号，将其转换为数据帧，传递给数据链路层。
2. 数据链路层解封装：数据链路层接收数据帧，验证CRC校验（无错误则继续，有错误则丢弃），去除帧头和帧尾，提取IP数据报，传递给网络层。
3. 网络层解封装：网络层接收IP数据报，验证IP首部（如目标IP是否为本机），去除IP首部，提取TCP报文段/UDP数据报，传递给传输层。
4. 传输层解封装：传输层接收数据，若为TCP报文段，验证序列号和确认号（确保数据可靠），去除TCP首部，提取应用层报文；若为UDP数据报，验证校验和，去除UDP首部，提取应用层报文，传递给应用层。
5. 应用层解封装：应用层接收应用层报文，根据应用层协议（如HTTP）解析首部（如HTTP状态行"200 OK"表示请求成功），提取应用数据（如HTML文本），并通过应用程序（如浏览器）显示给用户（如渲染HTML为网页）。

2.3.3 关键特点

• 逐层添加/去除首部：每个层次仅关注自身首部的添加与解析，不修改其他层次的首部或数据，体现分层设计的"模块化"优势（如修改传输层协议从TCP为UDP，仅需调整传输层封装，其他层次无需变动）。
• 首部包含层间交互信息：各层首部包含与下一层交互的关键信息（如IP首部的目标IP用于网络层路由，帧头的目标MAC用于数据链路层转发），确保数据能准确传递到目标层次和目标设备。
• 数据无损传递：封装与解封装过程仅添加或去除首部，不修改应用数据（如HTML文本），确保用户数据的完整性（除非传输过程中出现错误，由数据链路层或传输层处理）。

2.4 TCP与UDP协议深度对比（传输层核心协议）

TCP与UDP是传输层最核心的两个协议，二者在连接方式、可靠性、开销、应用场景上差异显著，需根据应用需求选择，具体对比如下表及补充说明：

对比维度	TCP（传输控制协议）	UDP（用户数据包协议）
传输可靠性	可靠（无丢失、无重复、按序传输），通过序列号、确认号、重传机制、滑动窗口实现	不可靠（无确认、无重传，仅通过校验和检测错误，错误则丢弃）
应用场合	传输大量数据、对可靠性要求高的场景（如网页浏览、文件传输、电子邮件）	传输少量数据、对实时性要求高的场景（如语音通话、视频会议、DNS查询）
速度	慢，因建立连接、确认、重传等机制增加开销，传输延迟较高	快，无连接建立和确认过程，开销小，传输延迟低
首部长度	可变，默认20字节（无选项字段），最大60字节（含选项字段），包含序列号、确认号、窗口大小等复杂字段	固定8字节，仅包含源端口、目标端口、长度、校验和4个字段，结构简单
流量控制	支持，通过滑动窗口机制（接收方告知发送方可接收的最大数据量，避免发送方过载）	不支持，发送方按自身速率发送数据，不考虑接收方处理能力，可能导致接收方数据溢出
拥塞控制	支持，通过慢启动、拥塞避免、快重传、快恢复等算法，根据网络拥堵情况调整发送速率，避免网络瘫痪	不支持，发送方不感知网络拥堵，持续发送数据，可能加剧网络拥堵（如UDP洪水攻击）
连接状态	需维护连接状态（如ESTABLISHED、SYN-SENT），占用系统资源（如TCB传输控制块）	无需维护连接状态，每个数据报独立发送，资源占用少

2.4.1 TCP协议核心机制（保障可靠性的关键）

1. 三次握手建立连接：确保客户端与服务器双方都具备发送和接收数据的能力，避免"无效连接请求"导致资源浪费。

   • 第 一 次握手：客户端发送SYN报文 （SYN=1，seq=x），进入SYN-SENT状态，告知服务器"我要建立连接，初始序列号为x"。
   • 第 二 次握手：服务器收到SYN报文 后，回复SYN+ACK报文 （SYN=1，ACK=1，seq=y，ack=x+1），进入SYN-RCVD状态，告知客户端"我同意连接，我的初始序列号为y，已收到你序列号x的报文，下次请发x+1"。
   • 第 三 次握手：客户端收到SYN+ACK报文 后，发送ACK报文 （ACK=1，seq=x+1，ack=y+1），进入ESTABLISHED状态 ，告知服务器"我已收到你的确认，下次请发y+1"；服务器收到ACK 后，也进入ESTABLISHED状态，连接正式建立。
   • 核心目的 ：防止已失效的连接请求报文（如网络延迟导致的旧请求）突然到达服务器，导致服务器误建立连接（若仅两次握手，服务器发送确认后即建立连接，若客户端未收到确认，服务器会一直等待，浪费资源）。

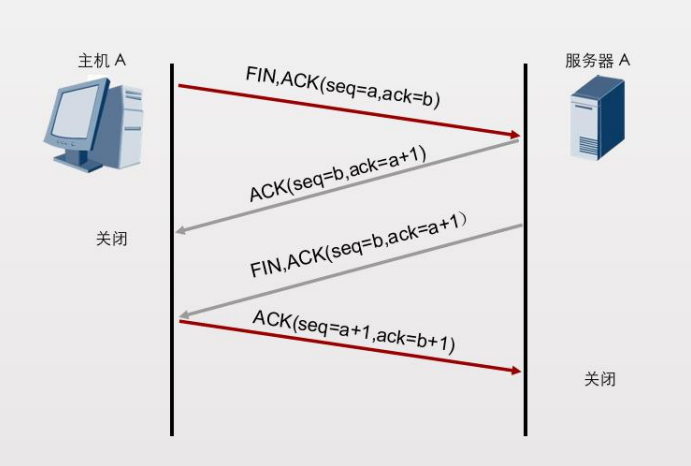

2. 四次挥手终止连接：确保双方都已完成数据传输，避免数据丢失，因TCP是全双工通信（双方可同时发送数据），需分别关闭两个方向的连接。

   • 第 一 次挥手：客户端发送FIN报文 （FIN=1，seq=u），进入FIN-WAIT-1状态，告知服务器"我已完成数据发送，请求关闭我的发送方向连接"。
   • 第 二 次挥手：服务器收到FIN报文后，回复ACK报文 （ACK=1，ack=u+1，seq=v），进入CLOSE-WAIT状态 ，告知客户端"我已收到关闭请求，正在处理剩余数据，你的发送方向连接可关闭"；客户端收到ACK后，进入FIN-WAIT-2状态，等待服务器关闭其发送方向连接。
   • 第 三 次挥手：服务器完成剩余数据发送后，发送FIN+ACK报文 （FIN=1，ACK=1，seq=w，ack=u+1），进入LAST-ACK状态，告知客户端"我已完成数据发送，请求关闭我的发送方向连接"。
   • 第 四 次挥手：客户端收到FIN+ACK报文 后，发送ACK报文 （ACK=1，ack=w+1，seq=u+1），进入TIME-WAIT状态 ；服务器收到ACK后 ，进入CLOSED状态；客户端等待2MSL（最长报文寿命，确保服务器能收到ACK，避免服务器重发FIN）后，进入CLOSED状态，连接完全终止。
   • 核心目的 ：确保双方都已发送完所有数据，且最后的ACK报文能被服务器接收（若客户端不等待2MSL直接关闭，服务器未收到ACK会重发FIN，此时客户端已关闭，服务器会一直等待，浪费资源）。


3. 序列号与确认号机制：确保数据按序传输且不重复。

   • 序列号（seq）：标识发送方发送的数据字节的编号（如发送100字节数据，seq=x表示第一个字节编号为x，最后一个为x+99），避免数据重复（接收方丢弃重复序列号的报文）。
   • 确认号（ack）：标识接收方期望下次收到的数据字节编号（如接收方收到seq=x的100字节数据，ack=x+100表示"已收到x到x+99的字节，请下次发x+100及以后的数据"），确保数据无丢失（发送方未收到确认会重传）。

4. 滑动窗口机制（流量控制）：避免接收方因处理能力不足导致数据溢出。

   • 接收方在ACK报文中告知发送方"窗口大小"（即当前可接收的最大数据字节数），发送方仅能发送窗口大小以内的数据。
   • 例如：接收方窗口大小为1000字节，发送方先发送500字节，接收方处理后窗口大小更新为800字节（已处理200字节），并在ACK中告知发送方，发送方可继续发送800字节。

5. 拥塞控制机制：避免因发送速率过快导致网络拥堵。

   • 慢启动：连接初期，发送方按指数级增加发送窗口（如从1个报文段开始，每次确认后翻倍），快速探测网络容量。
   • 拥塞避免：当窗口达到"慢启动阈值"后，按线性级增加窗口，避免突然增加大量数据导致拥堵。
   • 快重传：接收方收到失序报文后，立即发送重复ACK，发送方收到3个重复ACK后，无需等待超时，直接重传失序报文，减少重传延迟。
   • 快恢复：重传后，将慢启动阈值设为当前窗口的一半，按线性级增加窗口，快速恢复传输速率，避免重新慢启动导致的效率低下。

2.4.2 UDP协议核心特点（适配实时性的关键）

1. 无连接特性：无需建立和释放连接，发送方可随时发送数据，接收方随时接收数据，减少连接开销，降低传输延迟，适合实时性场景（如语音通话需低延迟，若每次通话都建立TCP连接，会导致语音卡顿）。
2. 轻量级首部：仅8字节首部，包含源端口（2字节）、目标端口（2字节）、数据报长度（2字节，含首部和数据）、校验和（2字节，检测数据错误），结构简单，处理速度快，适合传输小容量数据（如DNS查询仅需几十字节数据，UDP首部占比低，传输效率高）。
3. 不保障可靠性：无确认、重传机制，数据发送后不关心是否到达接收方，适合可容忍少量数据丢失的场景（如视频会议中，偶尔丢失一个数据包仅导致画面短暂模糊，不影响整体观看；若使用TCP，重传丢失的数据包会导致画面卡顿，反而影响体验）。
4. 支持多播与广播：UDP可向多个接收方（多播，如224.0.0.1标识所有主机）或同一广播域内的所有接收方（广播，如255.255.255.255）发送数据，而TCP仅支持点对点通信，适合多设备同时接收数据的场景（如网络电视直播，通过UDP多播向大量用户发送视频流）。

2.4.3 典型应用场景对比

协议	应用场景	选择原因
TCP	网页浏览（HTTP/HTTPS）	需可靠传输网页数据（如HTML、图片），若数据丢失会导致网页显示不全，TCP的可靠性可避免此问题
TCP	电子邮件（SMTP/POP3/IMAP）	需确保邮件无丢失、无篡改（如重要工作邮件），TCP的确认和重传机制可保障邮件可靠送达
TCP	文件传输（FTP/SFTP）	传输的文件（如文档、视频文件）容量大，若数据丢失会导致文件损坏，TCP的按序传输和重传可确保文件完整
TCP	远程登录（SSH/Telnet）	需确保远程操作指令（如命令输入、文件修改）准确执行，若指令丢失会导致操作错误，TCP的可靠性可保障指令正确传输
UDP	语音通话（VoIP）	需低延迟（延迟超过100ms会导致通话卡顿），可容忍少量数据丢失（偶尔丢失一个语音包不影响理解），UDP的低延迟特性适配此需求
UDP	视频会议（如Zoom）	需实时传输视频画面，延迟过高会导致画面与声音不同步，UDP的快速传输可降低延迟，少量画面丢失仅影响局部画质
UDP	DNS查询	查询请求和响应数据量小（仅几十字节），需快速获取结果（若使用TCP建立连接，耗时会远超查询本身），UDP的轻量级特性可提升查询效率
UDP	实时游戏（如多人在线游戏）	需实时传输玩家操作（如移动、攻击指令），延迟过高会影响游戏体验，UDP的低延迟可确保操作及时反馈，少量指令丢失可通过游戏逻辑补偿（如预测玩家位置）

2.5 高层协议（会话层、表示层、应用层）

在OSI七层模型中，会话层和表示层位于传输层与应用层之间，虽在TCP/IP模型中未被单独划分（归为应用层），但二者的功能对网络应用的正常运行至关重要，需结合OSI模型明确其核心作用：

2.5.1 会话层（Session Layer）

• 核心功能 ：建立、管理和维护应用程序之间的"会话连接"，确保应用层数据在会话期间有序传输，同时提供会话验证和会话恢复功能，相当于应用程序间的"通信管家"。
  • 会话建立：在两个应用程序（如客户端浏览器与服务器Web应用）之间建立会话，协商会话参数（如会话超时时间、数据传输格式），并进行身份验证（如服务器验证客户端的登录账号密码，通过后才建立会话）。
  • 会话管理：维护会话状态（如标记会话为"活跃"或"空闲"），若会话空闲时间超过阈值，自动断开会话以释放资源；同时支持会话复用（如同一用户多次访问同一网站，可复用已建立的会话，无需重复登录）。
  • 会话恢复：若会话因网络波动暂时中断（如短时间断网），会话层可在网络恢复后恢复原有会话，避免应用程序重新建立连接（如在线文档编辑，会话恢复后可继续编辑，无需重新打开文档）。
• 典型应用：服务器用户登录验证（如网站登录时，会话层验证账号密码，通过后创建会话ID，后续请求通过会话ID识别用户）、数据库连接管理（如MySQL数据库的会话管理，客户端与数据库建立会话后，可执行多个SQL命令，无需每次命令都重新连接）。
• 补充：会话层的功能通常与应用层协议结合实现（如HTTP的Cookie和Session机制，本质是会话层功能的应用层体现），其核心价值是"简化应用层的通信逻辑"，让应用程序无需关注会话的建立和维护，只需专注于数据处理。

2.5.2 表示层（Presentation Layer）

• 核心功能 ：解决"用户信息的语法表示差异"，实现应用层数据的"格式转换""加密/解密""压缩/解压缩"，确保发送方和接收方的应用程序能正确理解数据内容，相当于数据的"翻译官"和"安全卫士"。
  • 格式转换：将应用层数据从"应用程序的抽象语法"（如Java程序的对象、C++程序的结构体）转换为"网络传输的传送语法"（如二进制数据、JSON格式），接收方再将传送语法转换为自身的抽象语法。例如，发送方将JPG图片的像素数据转换为二进制流传输，接收方将二进制流转换为JPG图片格式并显示。
  • 数据加密/解密：为敏感数据提供安全保护，发送方对应用层数据进行加密（如通过SSL/TLS协议加密网页数据），接收方收到后解密，防止数据在传输过程中被窃取或篡改。例如，HTTPS协议中，表示层通过SSL/TLS将HTTP报文加密，确保用户在网上银行付款时，账号密码不被泄露。
  • 数据压缩/解压缩：减少数据传输量，提高传输效率，发送方对大容量数据（如视频、文档）进行压缩（如通过ZIP压缩算法），接收方收到后解压缩。例如，FTP协议传输大文件时，表示层可对文件进行压缩，减少传输时间和带宽占用。
• 典型应用：图像格式转换（如PNG转JPG、BMP转GIF）、数据加密（如SSL/TLS加密、AES加密）、文件压缩（如ZIP、RAR压缩）、字符编码转换（如UTF-8与GBK编码的转换，避免中文乱码）。
• 补充：表示层的功能同样常与应用层协议结合（如HTTPS的SSL/TLS加密属于表示层功能，但通常被视为HTTP协议的扩展），其核心价值是"解决数据的兼容性和安全性问题"，确保不同类型的应用程序（如Windows的浏览器和Linux的浏览器）能正确交互数据，同时保护敏感信息。

2.5.3 应用层（Application Layer）

• 核心功能：直接为用户应用程序提供网络服务接口，将用户的操作需求（如浏览网页、发送邮件）转换为网络可传输的数据，是网络与用户交互的"直接窗口"，所有底层协议（物理层、数据链路层、网络层、传输层）的功能最终都为应用层服务。
• 典型协议及应用场景 ：
  • HTTP（超文本传输协议）/HTTPS（安全超文本传输协议） ：
    • 功能：HTTP用于传输超文本数据（如HTML、CSS、JavaScript），是网页浏览的核心协议；HTTPS在HTTP基础上添加SSL/TLS加密，确保数据传输安全，用于需要安全保障的场景（如网上购物、网银操作）。
    • 端口：HTTP默认使用80端口，HTTPS默认使用443端口。
    • 应用：用户通过Chrome、Edge等浏览器访问www.baidu.com时，浏览器通过HTTP/HTTPS协议与百度服务器通信，获取网页的HTML数据并渲染显示。
  • SMTP（简单邮件传输协议）/POP3（邮局协议版本3）/IMAP（互联网邮件访问协议） ：
    • 功能：SMTP负责"发送邮件"（如用户通过Outlook发送邮件到收件人邮箱服务器）；POP3和IMAP负责"接收邮件"（POP3将邮件下载到本地，服务器端不保留备份；IMAP支持邮件在服务器端管理，如在本地标记邮件为"已读"，服务器端同步更新）。
    • 端口：SMTP默认25端口，POP3默认110端口，IMAP默认143端口。
    • 应用：用户通过Foxmail发送邮件时，使用SMTP协议；接收邮件时，可选择POP3或IMAP协议，根据需求决定是否在服务器端保留邮件。
  • FTP（文件传输协议）/SFTP（安全文件传输协议） ：
    • 功能：FTP用于客户端与服务器之间的文件传输（支持上传、下载、删除文件），但数据传输未加密，安全性低；SFTP基于SSH协议加密，解决FTP的安全问题，适合传输敏感文件（如企业财务报表）。
    • 端口：FTP默认21端口（控制连接，用于发送指令）、20端口（数据连接，用于传输文件）；SFTP默认22端口。
    • 应用：企业员工通过FileZilla客户端，使用FTP上传普通文件到公司服务器，使用SFTP上传加密的财务数据。
  • SSH（安全外壳协议）/Telnet（远程登录协议） ：
    • 功能：均用于远程登录到目标计算机并执行命令，SSH支持数据加密，安全性高；Telnet未加密，数据在传输过程中可被窃取（如远程登录密码泄露），已逐步被SSH替代。
    • 端口：SSH默认22端口，Telnet默认23端口。
    • 应用：管理员通过PuTTY客户端，使用SSH远程登录到公司的Linux服务器，执行服务器维护命令（如重启服务、查看日志）；早期使用Telnet登录，因安全风险，目前仅在测试环境偶尔使用。
  • DNS（域名系统） ：
    • 功能：将用户易记忆的"域名"（如www.taobao.com）转换为计算机可识别的"IP地址"（如140.205.140.201），解决"IP地址难记忆"的问题，是互联网访问的"地址翻译官"。用户在浏览器输入域名时，需先通过DNS查询获取对应的IP地址，才能与目标服务器建立连接。
    • 端口：DNS默认使用53端口，分为UDP 53（用于短查询请求，如单条域名解析）和TCP 53（用于长查询或区域传输，如批量域名解析、DNS服务器间的数据同步）。
    • 应用：用户输入"www.baidu.com"后，浏览器自动向本地DNS服务器发送查询请求，DNS服务器返回百度服务器的IP地址（如180.101.50.188），浏览器再通过该IP地址与百度服务器通信，加载网页内容。
• 补充：应用层协议的核心是"贴近用户需求"，不同协议对应不同的应用场景，但其底层均依赖传输层（TCP/UDP）、网络层（IP）等提供的通信能力。例如，HTTP协议基于TCP协议传输数据，DNS协议默认基于UDP协议传输数据，协议间的分层协作确保了网络应用的正常运行。

2.6 网络协议的协作逻辑（以网页浏览为例）

为更直观理解各层协议的协作关系，以"用户通过Chrome浏览器访问www.baidu.com"为例，梳理从应用层到物理层的完整协议交互流程，明确各层协议的分工与配合：

2.6.1 步骤1：应用层（HTTP协议）与DNS协议协作------获取目标IP地址

1. 用户在Chrome浏览器地址栏输入"www.baidu.com"，点击回车后，浏览器首先需确定百度服务器的IP地址，因此触发DNS查询：
   • 浏览器向本地DNS服务器（如家庭路由器分配的DNS地址192.168.1.1，或运营商DNS 202.97.224.68）发送DNS查询请求，请求解析"www.baidu.com"对应的IP地址。
   • DNS协议基于UDP 53端口传输查询请求（因查询数据量小，UDP效率更高），本地DNS服务器若有缓存，直接返回IP地址；若无缓存，逐层向上级DNS服务器（根DNS、顶级域DNS、百度权威DNS）查询，最终获取百度服务器的IP地址（如180.101.50.188），并返回给浏览器。
2. 浏览器获取IP地址后，基于HTTP协议构建HTTP请求报文，请求内容为"获取百度首页的HTML数据"，报文格式如下：

GET / HTTP/1.1
Host: www.baidu.com
User-Agent: Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/124.0.0.0 Safari/537.36
Connection: keep-alive

其中，"GET / HTTP/1.1"为请求行，标识请求方法（GET）、请求路径（/，即首页）、协议版本（HTTP/1.1）；"Host: www.baidu.com"为首部字段，指定目标服务器域名；其余字段为浏览器信息和连接参数。

2.6.2 步骤2：传输层（TCP协议）------建立端到端可靠连接

1. 浏览器（客户端）需与百度服务器（目标IP 180.101.50.188，HTTP默认端口80）建立TCP连接，因此触发TCP三次握手：

• 第一次握手：客户端向服务器发送SYN报文（seq=随机值x，端口=客户端随机端口12345，目标端口=80），进入SYN-SENT状态。
• 第二次握手：服务器收到SYN报文后，回复SYN+ACK报文（seq=随机值y，ack=x+1，端口=80，目标端口=12345），进入SYN-RCVD状态。
• 第三次握手：客户端收到SYN+ACK报文后，发送ACK报文（seq=x+1，ack=y+1），进入ESTABLISHED状态；服务器收到ACK后，也进入ESTABLISHED状态，TCP连接正式建立。

2. TCP连接建立后，浏览器将HTTP请求报文传递给传输层，传输层为其添加TCP首部（包含源端口12345、目标端口80、序列号x+1、确认号y+1），形成TCP报文段，传递给网络层。

2.6.3 步骤3：网络层（IP协议）------实现跨网络路由转发

1. 网络层接收TCP报文段后，添加IP首部（包含源IP=客户端IP 192.168.1.10、目标IP=百度服务器IP 180.101.50.188、TTL=64、协议类型=6（标识TCP）），形成IP数据报，传递给数据链路层。
2. 网络层通过路由表选择转发路径：客户端IP属于局域网（192.168.1.0/24），目标IP属于公网，因此IP数据报需先发送到本地网关（如家庭路由器IP 192.168.1.1）；网关收到IP数据报后，根据路由表转发到运营商骨干网，再经多台路由器逐层转发，最终到达百度服务器所在的公网网段。

2.6.4 步骤4：数据链路层（以太网协议）与物理层------实现相邻节点数据传输

1. 数据链路层接收IP数据报后，添加以太网帧头（包含源MAC=客户端网卡MAC 00-0C-29-5A-14-92、目标MAC=网关网卡MAC C8-98-28-81-32-08、帧类型=0x0800（标识IP数据报））和帧尾（CRC校验字段），形成以太网数据帧，传递给物理层。
2. 物理层接收数据帧后，将其转换为电信号（若使用双绞线）或光信号（若使用光纤），通过物理介质（如家庭双绞线连接到路由器）传输到网关；网关接收物理信号后，转换为数据帧，去除帧头帧尾提取IP数据报，再按网络层路由路径转发，重复"数据链路层封装-物理层传输"过程，直到IP数据报到达百度服务器。

2.6.5 步骤5：百度服务器端解封装与响应------从物理层到应用层

1. 百度服务器物理层接收物理信号，转换为数据帧，传递给数据链路层；数据链路层验证CRC校验，去除帧头帧尾，提取IP数据报，传递给网络层。
2. 网络层验证IP首部（确认目标IP为本机），去除IP首部，提取TCP报文段，传递给传输层；传输层验证TCP首部（确认目标端口为80），去除TCP首部，提取HTTP请求报文，传递给应用层（百度Web服务器，如Nginx）。
3. Web服务器解析HTTP请求报文，生成HTTP响应报文（包含百度首页的HTML数据，状态码200 OK表示请求成功），并按"应用层→传输层→网络层→数据链路层→物理层"的顺序封装，通过原TCP连接返回给客户端浏览器。

2.6.6 步骤6：客户端接收响应与页面渲染

1. 客户端浏览器接收服务器返回的物理信号，经"物理层→数据链路层→网络层→传输层→应用层"解封装，提取HTTP响应报文中的HTML数据。
2. 浏览器解析HTML数据，加载其中的CSS、JavaScript、图片等资源（过程与上述步骤类似，需多次建立TCP连接和HTTP请求），最终渲染为用户可见的百度首页。
3. 若用户关闭浏览器，TCP连接通过四次挥手终止：客户端发送FIN报文，服务器回复ACK，服务器发送FIN报文，客户端回复ACK，连接关闭。

2.6.7 核心结论

各层协议并非独立工作，而是通过"封装-解封装"和"层间接口"协同实现数据传输，其中：

• 应用层负责"用户需求到数据的转换"（如HTTP构建请求）；
• 传输层负责"端到端可靠/快速传输"（如TCP建立连接）；
• 网络层负责"跨网络路由"（如IP选择路径）；
• 数据链路层和物理层负责"相邻节点的物理传输"（如以太网帧传输、电信号发送）；
• 这种分层协作模式，既降低了单一协议的复杂度，又确保了网络通信的有序和高效，是互联网能够全球互联的核心技术基础。
