什么是组态?不会代码也能搭出工业大屏和数字可视化

什么是组态

组态是指通过图形化、模块化的方式进行配置和定制,把设备、数据、逻辑、界面等组装成满足业务需求的系统,而不用写代码。中文百科里面,组态一词源于英文Configure(配置)一词。

在组态概览出来前,PLC+代码的传统方式,开发一套监控系统通常以人月 计算,通常需要数月甚至更久,对开发人员要求极高,且后期维护和修改极其困难。而组态软件的出现,使得原来的工作可以以人天计算。

什么是组态软件

组态软件是一种用于对设备、系统进行可视化监控+远程控制的开发工具和平台。通过图形化界面、设备通信、脚本逻辑等,把PLC、仪表、传感器、机器人等设备数据实时采集、展示、报警、存储,并支持远程控制。

组态软件的核心功能有:

  • 组态画面:通过所见即所得的拖拽方式,搭出工艺流程图或数据报表等
  • 实时数据采集和显示:一键连接PLC、传感器等设备数据,并展示最新数据和设备状态等属性
  • 实时告警:监听实时数据,一旦触发配置条件,立即醒目告警、弹窗或短信电话通知等
  • 数据记录和历史数据分析:提供数据详情,自动生成历史曲线、报表等
  • 远程访问和控制:支持多端远程访问组态画面并支持指令控制
  • 权限管理:分角色查看权限内的组态画面或访问设备

行业痛点和应用场景

行业痛点

随着计算机、工业自动化的不断发展和人均产出效率、交付速度、产品易用性等需求的不断提高,组态成为了现代制造业降本增效、实现智能可视管控的必然要求,是从工业自动化"电气化"走向"信息化"和"数字化"的关键桥梁,是现代数字化企业不可或缺的基础工具。

1. 开发周期长、成本高

  • 痛点描述:PLC+代码的传统方式,开发一套监控系统通常以人月计算,通常需要数月甚至更久,对开发人员要求极高,且后期维护和修改极其困难。
  • 组态软件利用丰富的图库、绘图工具和功能模块,通过拖拽、配置、数据绑定和交互逻辑等"搭积木"的方式,就能快速构建出专业的监控、表报、工控、数字大屏等界面,大大降低了开发门槛、让项目周期缩短到以人天计算,无需开发人员也可以完成解决方案,并且维护成本低。

2.信息孤岛和操作分散

  • 痛点描述:一个企业通常有来自不同工厂、车间的成百上千的PLC、仪表、传感器、机器人等设备。它们各自为政,数据格式不一,操作人员需要跑到每个设备前或不同的电脑终端上去查看状态、操作设备,效率极低,且无法从整体上把握生产状况。
  • 组态软件通过集中监控与管理的解决方案,与所有设备通信,将它们的数据采集到一个统一的平台上。通过在中央控制室的一个屏幕上,就能看到整个生产的实时动态(包括设备运行状态、工艺参数、报警信息等),并能进行远程访问,发生预警时及时通知或干预。

3.异常预警和故障响应慢

  • 痛点描述:传统的巡检方式或简单的指示灯报警无法提供详细的故障信息和历史追溯。设备发生故障时,容易出现不能第一时间发现和定位,响应速度慢,甚至依赖老师傅的经验,运维成本大。
  • 组态软件通过设置各种参数和业务逻辑,实时监控,一旦发现异常,系统会立即以醒目显示、声音、弹窗、短信等方式通知相关人员,并提供详细记录、实时曲线、历史曲线,方便工程师分析和回溯故障原因,最大限度的提高响应处理速度,保障生产安全和设备稳定运行。

4.缺乏灵活的可视化界面,不直观易出错

  • 痛点描述:复杂工艺和流程难以直观呈现,操作人员难以快速理解和操作。特别是有些早期的设备操作界面可能是文本式的、布满按钮和指示灯的控制柜,或者只有数字代码的显示屏。这要求操作员经过长期培训,熟记各种代码和操作流程,否则极易误操作。
  • 组态软件通过创建栩栩如生的可视化界面,使得生产过程一目了然。例如,实时升降的液体动画来显示、阀门的开关状态、不同颜色显示的设备状态、水管流动的动画等,大大降低了操作和理解的难度,减少了人为错误

应用场景

组态软件已经从最早的工业自动化领域发展到多方面的场景应用。目前应用较多的场景有:

工业自动化:工厂生产线监控、数据采集、设备状态可视化、报警系统、能耗管理等

楼宇自动化:采暖、空调、电梯、照明、安防系统的集中监控与管理

能源管理:火电DCS、风电场、光伏升压站、储能集装箱、电网调度、油气管道监控运维

环境监测:污水处理厂、空气质量站、水库水位监测

水利水务:城市供水管网、排涝泵站等

交通系统:地铁/高铁信号监控、隧道通风系统、收费站设备状态监控

实验室/教学:高校自动化实验平台、虚拟仿真实训系统

什么是Web组态

相较于传统CS架构组态软件,Web组态软件是指通过浏览器一站式进行组态编辑、并在多端显示 的组态工具和平台。它把原本需要先安装庞大客户端再画图工作,全部搬到网页里完成,零安装、跨平台、秒共享、后台热更新0感知

组态软件有哪些知名产品

  1. InTouch:1989年发布,全球装机超10万厂,以"无标签上限"和云端升级见长,仍是大型流程行业标杆。
  2. WinCC:1996年上市,与西门子PLC/PCS7深度捆绑,多语言、多协议支持使其成为欧洲招标常客。
  3. iFIX:1984年诞生,VBA/脚本级二次开发成熟,在电力、化工DCS改造中保有量高。
  4. Plant SCADA(原Citect):1990年代起主攻市政、交通,内置8级报警诱因库,适合多站点分布式监控。
  5. 亚控 KingView:1994年国内最早商业化组态,单机免费策略带来最大装机基数。
  6. 力控ForceSCADA:2000年发布,石油燃气、水务行业占比高,强调"区域实时数据库"分布式架构。

Web组态软件有哪些

  • 乐吾乐可视化

完全自研渲染内核(Meta2d.js 已开源),2D/2.5D/3D 均可"零代码"拖拽完成。实时数据、报警、动画、脚本、权限、多页面导航"一站式"配齐。一键导出HTML/Vue/React离线私有化部署。其中,数据采集可由乐吾乐分布式物联网平台完成或使用已有的物联网平台或数据采集服务。

  • TopStack(图扑物联)

轻量级B/S平台,自带设备生命周期管理、逻辑编排器、移动端小程序,适合中小工厂"一站式上云"

  • Sovit2D

提供公有云 SaaS 与私有化两套方案,元器件库按电力、石化、水利细分,支持 Modbus、OPC UA、MQTT 直接导入。

  • BY组态

纯原生 JS 引擎,可无缝嵌入 Vue/React/原生页面,适合已有业务平台、仅需补组态模块的场景。

  • ZK-VIEW

专注能源电力大屏,拖拽生成潮流图、饼棒折仪表板,可嵌入泛微、致远等OA门户做驾驶舱。

一个在线可使用的Web组态可视化

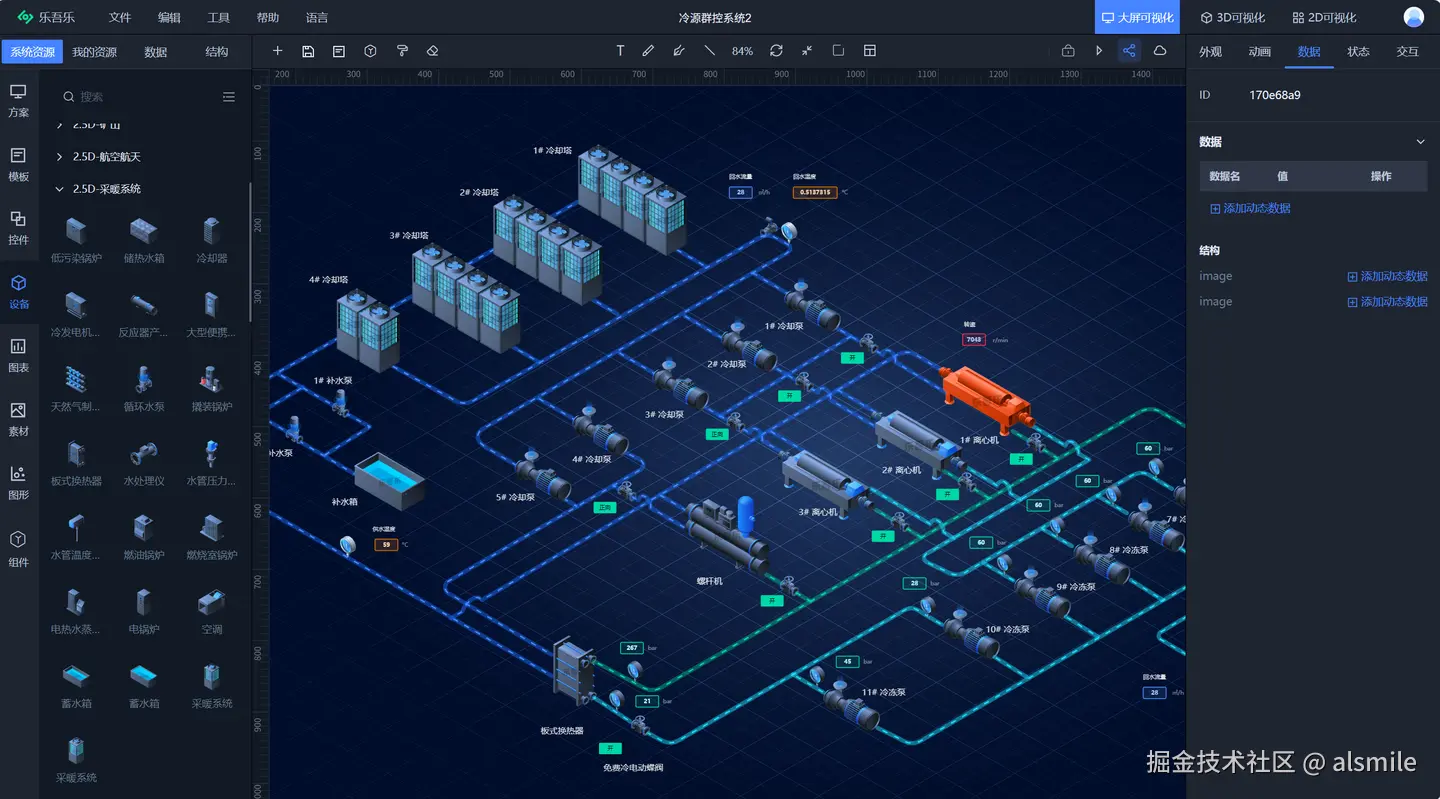

乐吾乐大屏可视化 是乐吾乐公司完全自主研发的零代码Web组态可视化+数字大屏 + 工控可视化+监控中心+中控屏画面+数据报表 编辑工具,支持以2D/2.5D等形式构建实时数据展示、监控告警、动态交互 的组态画面,完全满足国产化需求。为物联网、电力能源、工业互联网等领域的Web组态、智慧数字大屏、工控可视化、触摸屏UI等提供可视化解决方案。丰富的行业模板和组件库、2D与3D的无缝融合,能够快速搭建酷炫、生动、直观、形象的数字大屏和可视化解决方案。配合一键离线部署功能,帮助企业快速交付,降低开发成本,助力数字化转型,携手打造数字化时代的前沿大屏应用。

数据绑定依赖乐吾乐物联网平台或自己的数据服务。

特点

实时展示,自动化连接数据

零代码实时数据展示:在大屏可视化设计器中,实时数据展示也是零代码的。通过智能配置,可以选择Mock数据或设备数据源,轻松实现数据实时展示,无需编写代码。

零代码数据绑定:通过定义数据模型,快速绑定图元数据;支持接口请求或excel导入数据模型

支持多种通信方式:支持mqtt、websocket、http、SSE等多种方式数据通信。

丰富的大屏可视化组件

大屏模板:内置多款主题和布局,让大屏设计更加简单。

大屏控件:文本、音频、视频、时间、日历、列表、表格、提醒、轮播、导航、输入、工控等。

大屏图表:包括折线图、面积图、柱状图、条形图、饼环图、散点图、雷达图、关系图、桑葚图、仪表盘、地图。

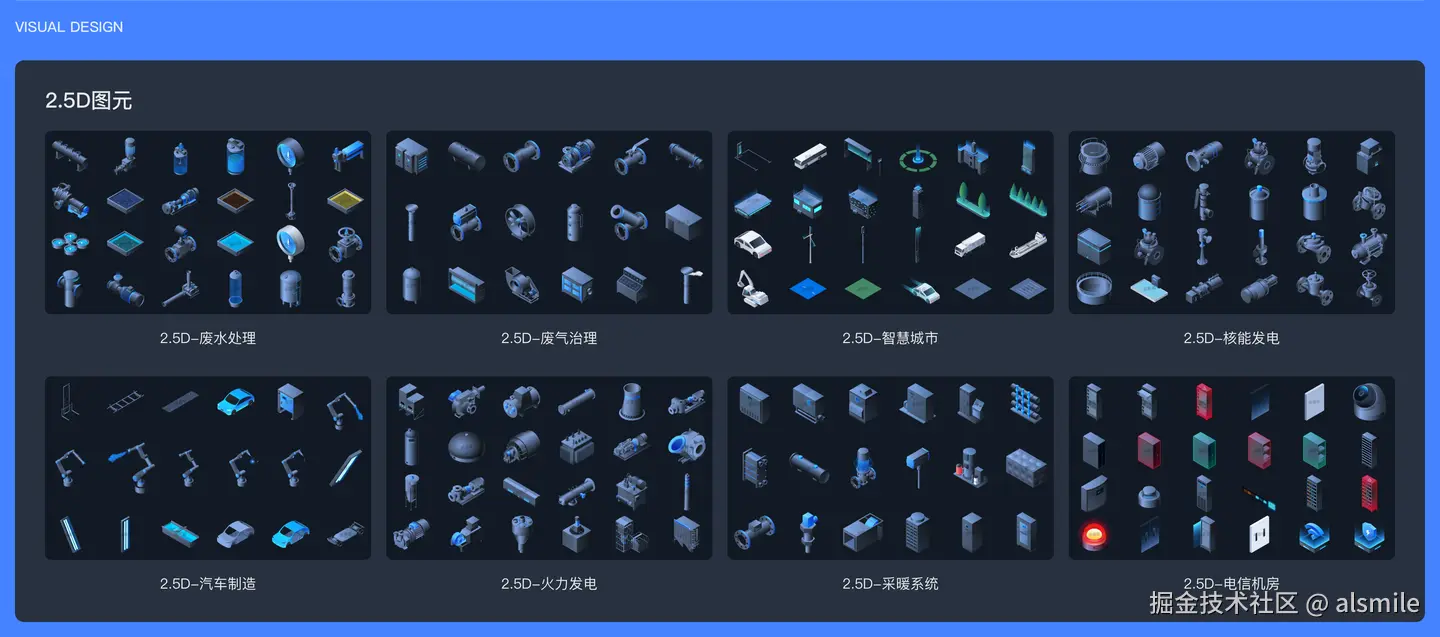

大屏设备 :光伏系统、制冷站、废气治理、废水处理、智慧城市、智慧港口、汽车制造、火力发电、电信机房、矿山、采暖系统、锅炉房、风力发电、国家电网、电气工程图元。 大屏素材:标题、装饰、面板

支持多方式部署和发布

企业版:私有化部署大屏可视化设计器平台

单项目部署

  • 一键云发布,在线云部署;
  • 导出大屏项目,单项目私有化部署;
  • 导出HTML、Vue、React等组件包;
  • 支持大屏查看页面内嵌集成到第三方平台;

多端适配能力

  • 支持Chrome、Firefox、Edge、Safari等主流浏览器
  • 支持移动端webview方式访问
  • 支持手机、平板、PC、大屏等多端展示

乐吾乐Web组态在线使用

乐吾乐可视化解决方案: le5le.com/enterprise/...

乐吾乐大屏可视化:v.le5le.com

乐吾乐物联网平台在线体验地址:iot.le5le.cn
