基于多奥(DAIC)品牌的IC卡电梯门禁系统(梯控)基础配置清单,整合核心硬件、软件及安全组件,确保系统可独立运行并支持未来扩展

关于IC卡电梯门禁系统配置的技术问题。用户需要了解多奥智能梯控一卡通系统的完整配置清单、各组件功能及安装要求,以便部署可扩展的门禁管理系统。

为了给出准确的解答,多奥将从以下几个方面阐述。

  • 多奥智能梯控系统各组件的技术规格、功能特点及兼容性要求
  • 梯控系统与电梯的接线方式、安装步骤及施工注意事项
  • 梯控系统管理软件的功能特性及多子系统扩展能力
  • 了解不同型号IC卡的技术参数及适用场景
  • IC卡电梯门禁的成功案例及系统维护要点
设备名称 型号 品牌/供应商 备注
智能梯控一卡通系统(可扩展门禁等子系统) DAIC-YKT-SF 多奥 支持多子系统扩展
电梯门禁发卡器 DAIC-YKT-FKQ 深圳多奥 用于IC卡授权发行
IC卡智能电梯控制系统主板 DAIC-DT-DRDMB 多奥 系统核心控制模块
梯控机箱电源 DAIC-DT-P 深圳多奥 为梯控设备提供稳定电源
IC卡电梯读头(嵌入式) DAIC-DT-DEDR 多奥 嵌入式安装,非接触式读卡
电梯IC卡门禁按键线 定制 多奥 根据项目需求定制长度和接口
梯控触点扩展板 DAIC-DT-KZB 多奥 扩展梯控系统接口
IC卡(门禁卡、电梯卡、梯控卡) S50 M1 IC卡 多奥 非接触式IC卡,支持多场景使用

以下是基于多奥(DAIC)品牌的IC卡电梯门禁系统(梯控)基础配置清单,整合核心硬件、软件及安全组件,确保系统可独立运行并支持未来扩展:


一、核心硬件配置

  1. IC卡梯控一卡通管理软件
    • 型号:DAIC-YKT-SF
    • 功能:统一管理权限、发卡、黑名单、通行记录,支持扩展门禁/访客/考勤等子系统。
    • 部署:需安装于PC工作站(甲方自备),支持信创环境(统信/UOS,需提前与多奥售前技术沟通匹配事宜)。
  2. 梯控发卡器
    • 型号:DAIC-YKT-FKQ
    • 参数:USB供电,读卡距离0-10cm,支持Mifare S50/S70 IC卡初始化与权限写入。

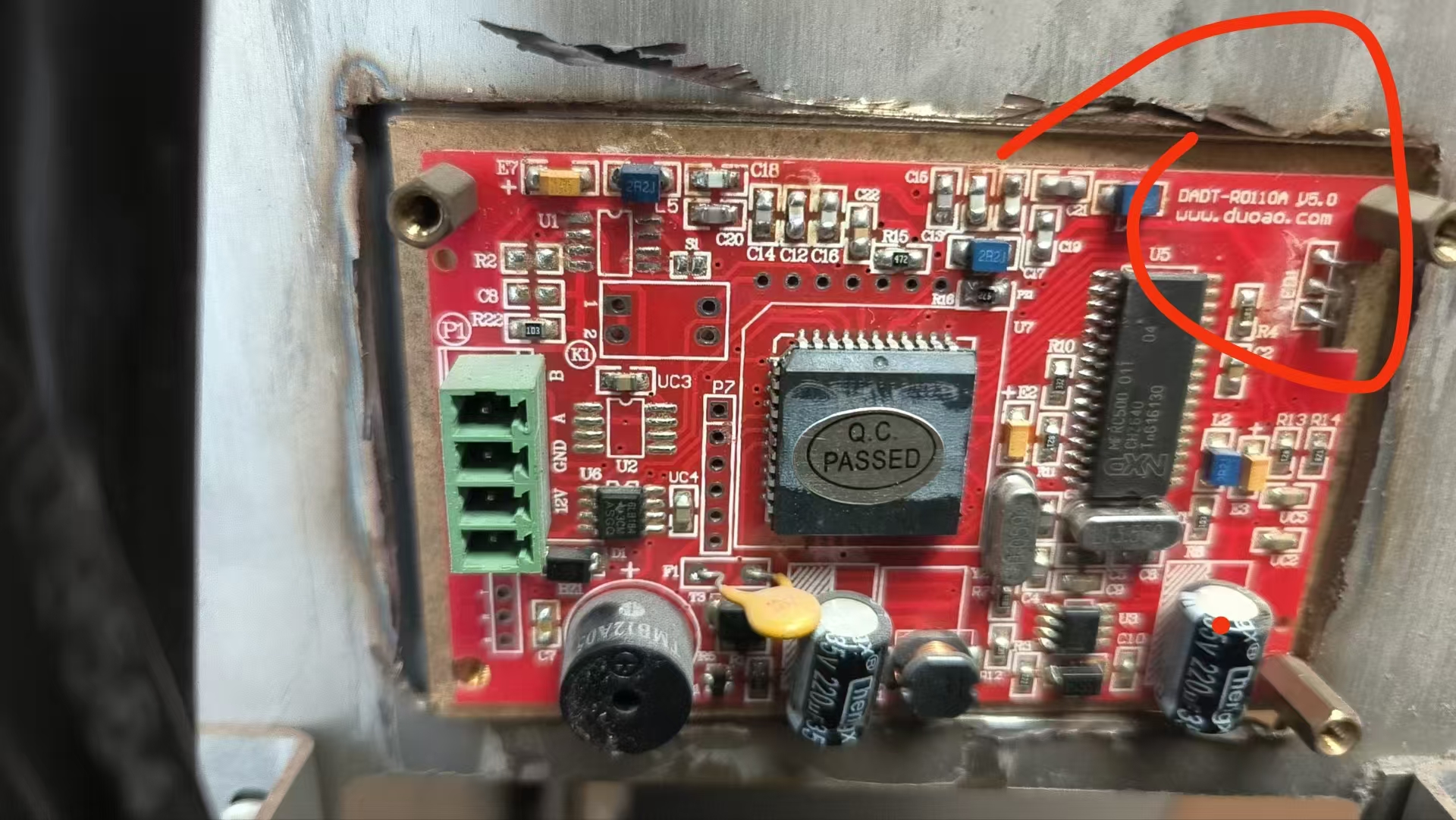

  3. 智能电梯控制系统主板
    • 型号:DAIC-DT-DRDMB
    • 参数
      • 输入电压:DC12V-24V,工作温度:-20℃~70℃
      • 通讯接口:RS485/TCP/IP,支持脱机运行,存储容量10万条记录
      • 消防联动:接收无源干接点信号后自动释放电梯控制。

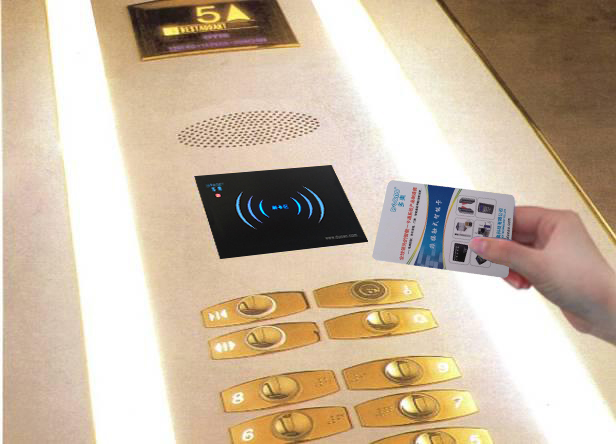

  4. IC卡电梯读头(嵌入式)
    • 型号:DAIC-DT-DEDR
    • 参数
      • 工作电压:DC5V-30V,读卡距离0.5-8cm
      • 环境适应:-20℃~60℃,耐日光直射,支持韦根26/34通讯。
  5. 梯控触点扩展板
    • 型号:DAIC-DT-KZB
    • 功能:扩展楼层控制(每块板支持16层),通过无源干触点接管电梯按键。

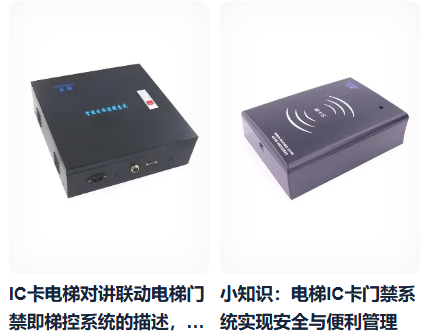

  6. 电源与机箱
    • 电源箱:DAIC-DT-P(输入AC110V-240V,输出DC12V/5A)
    • 机箱:DAIC-DT-JX(防尘抗干扰,尺寸350×350×110mm)。

二、辅材与连接线

  1. 电梯门禁按键控制线
    • 型号:RVVP4×1.0屏蔽线(连接扩展板与电梯按键)
    • 长度:按楼层定制(通常6米/套)。
  2. 电源线
    • 型号:RVV3×2.5(接地三芯线,建议配公牛排插)。
  3. 通讯线
    • 型号:CAT5网线(用于主板与读头间RS485通讯)。

三、卡片与调试工具

  1. 非接触式IC卡(S50 M1,可选配国密卡,CPU卡等)
    • 类型
      • 调试卡:1张多层卡(用于系统调试)
      • 用户卡:单层卡(直达授权楼层)、多层卡(需手动选层)。
  2. 消防卡/管理卡
    • 功能:刷卡触发消防联动或系统脱离。

四、系统扩展选项(可选)

  1. 生物识别模块
    • 人脸识别终端(DAIC-DT-FACE):支持活体检测,识别距离0.3-1.5米。
  2. 网络组件
    • 交换机/无线网桥(联网模式需配置)。
  3. 安全增强
    • CPU卡加密模块(DAIC-DT-PSAM):防复制技术(SM1/SM4算法)。

五、安装与维护要点

  1. 施工安全
    • 断电操作,需电梯维保人员配合;接线采用无源干触点,避免破坏电梯原电路。
  2. 环境适配
    • 读头避开金属表面安装,嵌入式开孔尺寸98×56mm。
  3. 数据安全
    • 定期备份记录,支持黑名单65535条存储。

清单总价参考 :约¥28,000-42,000(含基础硬件,不含辅材及施工)。
扩展能力:通过叠加扩展板(DAIC-DT-KZB)可控制64层,支持后续接入门禁/消费等子系统。

系统优势

  • 脱机运行:无需网络,IC卡存储无限制,适合老旧小区。
  • 消防合规:自动释放控制权,保障紧急疏散。
  • 节能管理:支持节假日时段控制,减少电梯空耗。

建议通过多奥官方获取最新固件(如DAIC-DT-RW V324.Hex)以确保兼容性。
