1、RJ45插座,其中RJ是"Registered Jack"的缩写,意思是"注册的插座"。

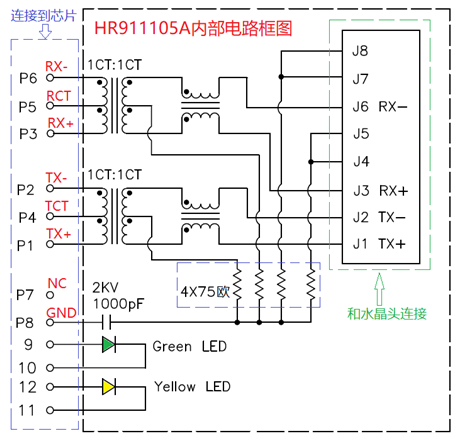

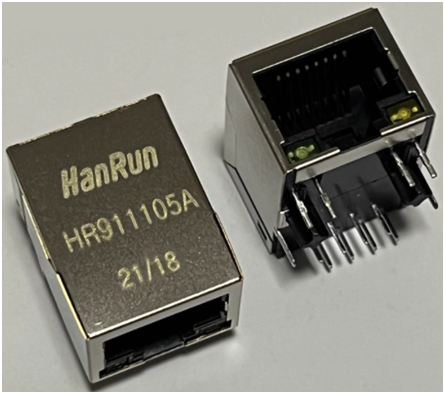

"10M和100M"的RJ45插座:

|------|-----|---------------------------|
| 引脚序号 | 引脚名 | 说明 |
| 1 | TX+ | 发送信号+ |
| 2 | TX- | 发送信号- |
| 3 | RX+ | 接收信号+ |
| 4 | NC | 只用于1000M网,在10M和100M网,不使用。 |
| 5 | NC | 只用于1000M网,在10M和100M网,不使用。 |
| 6 | RX- | 接收信号- |
| 7 | NC | 只用于1000M网,在10M和100M网,不使用。 |
| 8 | NC | 只用于1000M网,在10M和100M网,不使用。 |

2、带网线的水晶头是RJ45插座的插头,也叫8P8C,它是"8 position 8 contact"的缩写,意思是8个凹槽位置,8个接触点。

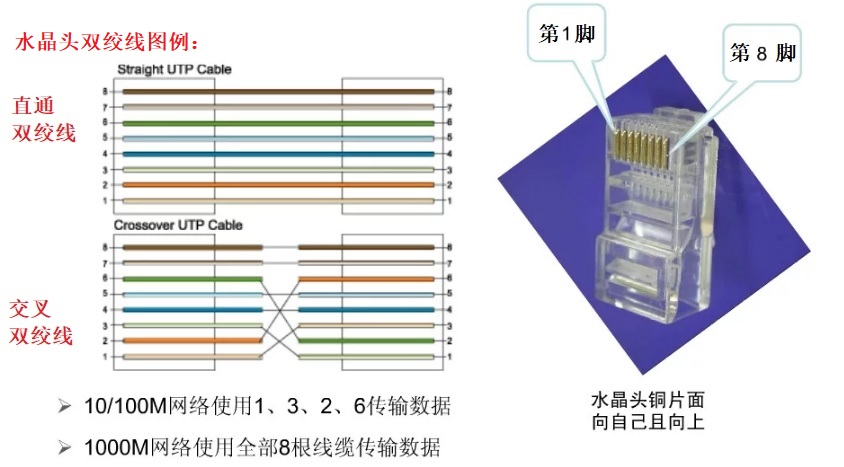

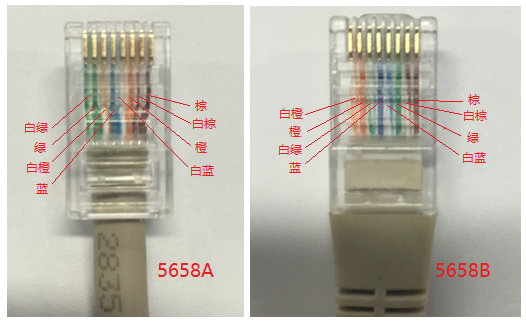

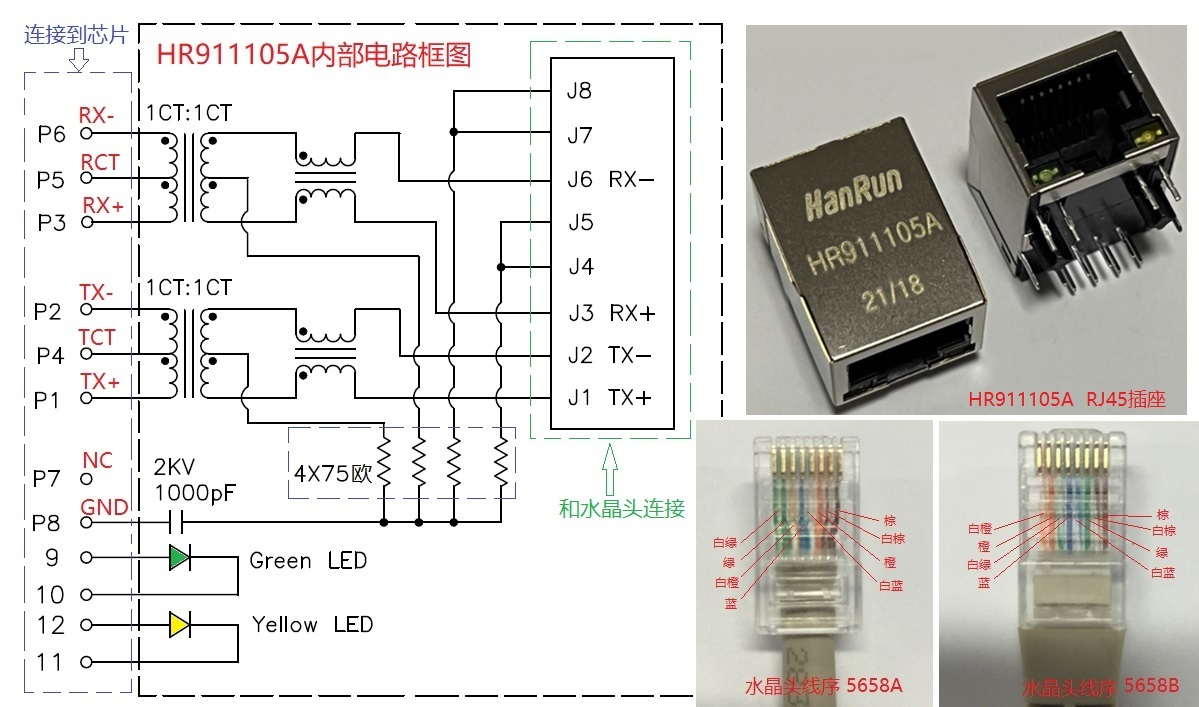

水晶头有两个接线标准,见下图:

568A标准:绿白--1,绿--2,橙白--3,蓝--4,蓝白--5,橙--6,棕白--7,棕--8

568B标准:橙白--1,橙--2,绿白--3,蓝--4,蓝白--5,绿--6,棕白--7,棕---8

注意:

电脑与路由器连接时,使用直通线,即两端均为T568B;

电脑与电脑连接时,使用交叉线,即一端为T568A,另一端为T568B。

568A和568B这两种标准均可用于直通线(两端线序相同),也可以使用交叉线(两端线序不同)的制作,具体使用需根据网络设备接口类型决定。

3、如何判断路由器的WAN口和LAN口?

"WAN口接外网,LAN口接内网设备",插错会导致网络瘫痪。

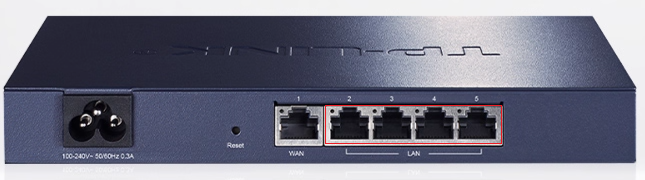

如果指示灯常亮,则表示连接正常。WAN口多为黄色或蓝色,标有"WAN"或"Internet",为入户宽带网线,接收运营商的网络信号,建立外网连接。LAN口多为灰色或黑色,标有 "LAN",用来和电脑、电视、游戏机等有线局域网设备相连接。

4、水晶头双绞线
