我的第一个 React Flow 小实验

最近在做一个小项目,想让用户能通过拖拽的方式设计一些简单的流程逻辑。调研了一圈,发现 React Flow 比较合适------社区用的人不少,文档也还算清晰。于是今天抽了点时间,试着跑通了第一个 demo。

记录一下过程,顺便理清思路。


为什么选 React Flow?

之前也看过 d3.js、jointjs 这类库,但要么太底层,要么配置复杂。而 React Flow 是基于 React 和 TypeScript 的,和我现在用的技术栈一致,上手成本低一些。

它支持:

  • 节点和边的基本渲染
  • 画布拖拽、缩放
  • 自定义节点样式
  • 导出为 JSON

看起来能满足我现阶段的需求。


环境准备

确保你有一个 React 项目

lua 复制代码
npx create-next-app@latest

项目是用 Next.js(App Router)搭的,所以先装包:

复制代码
npm install reactflow

别忘了引入样式,在 app/globals.css 里加上:

css 复制代码
@import 'reactflow/dist/style.css';

然后在组件顶部加上 "use client",因为 React Flow 需要客户端渲染。


写个最简单的图

目标很简单:画两个节点,连一条线。

代码如下:

jsx 复制代码
"use client";

import React from 'react';
import ReactFlow, { Background } from 'reactflow';
import 'reactflow/dist/style.css';

export default function FlowDemo() {
  const nodes = [
    {
      id: '1',
      position: { x: 100, y: 100 },
      data: { label: '开始节点' },
    },
    {
      id: '2',
      position: { x: 300, y: 100 },
      data: { label: '结束节点' },
    },
  ];

  const edges = [
    {
      id: 'e1-2',
      source: '1',
      target: '2',
    },
  ];

  return (
    <div style={{ width: '100vw', height: '100vh' }}>
      <ReactFlow nodes={nodes} edges={edges}>
        <Background />
      </ReactFlow>
    </div>
  );
}

就这么几行,其实核心就是 nodes 和 edges 两个数组。每个节点有 id、位置和数据;边则指定来源和目标。


实际运行效果

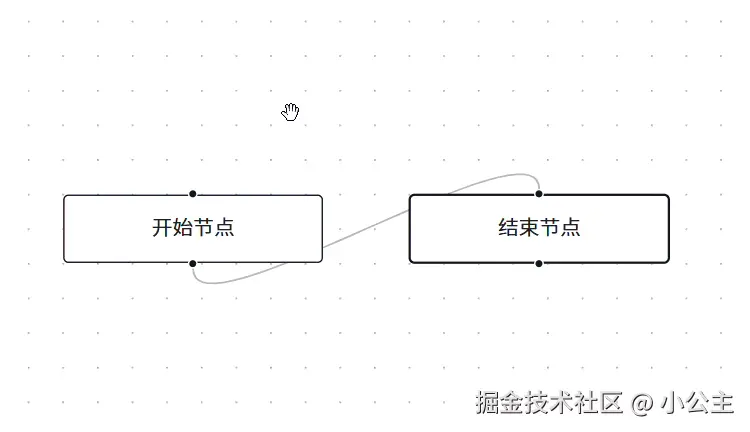

保存之后,启动项目,页面加载出来长这样:

可以看到:

  • 两个默认样式的矩形节点
  • 中间有一条带箭头的连线
  • 可以拖动画布,鼠标滚轮缩放
  • 背景加了网格,视觉上更清晰

虽然简单,但至少验证了环境没问题,基础功能也能跑通。


遇到的小问题

  1. 样式没生效?
    忘了导入 reactflow/dist/style.css,节点显示异常。加上就好了。
  2. 服务端报错?
    因为用了 App Router,默认组件是服务端渲染的。必须加 "use client",否则会提示 document is not defined。

接下来想做什么

这个 demo 只是起点。下一步我打算试试:

  • 用按钮添加新节点
  • 双击节点弹出编辑框
  • 把当前图结构保存成 JSON
  • 存到 Supabase,按用户 uid 区分

尤其是保存功能,毕竟用户可不希望刷新页面后一切归零。


总结

今天花了一个多小时,从零跑通了 React Flow 的第一个例子。没有一步到位,中间也踩了点小坑,但整体体验还算顺利。

它不像某些库那样需要写一堆 SVG 或手动处理事件,而是用数据驱动的方式描述图结构,这对 React 开发者来说很友好。

接下来就是一点点扩展功能了。可视化这条路不简单,但至少,我已经站在起点了。
