在化工管道流量监测系统中，涡街流量计作为常用的流量测量设备，广泛采用ModbusRTU协议（RS485总线）输出流量、温度等参数。而现代工业控制系统多基于Profinet工业以太网构建，两者存在协议异构性。本方案通过ModbusRTU-Profinet协议转换网关，实现西门子S7-1200PLC对横河DY050涡街流量计的温度数据采集，解决传统串行总线与工业以太网的互联问题，适用于石油、化工、水处理等流程工业的温度监测场景。
涡街流量计依据卡门涡街原理，通过检测流体流经阻流体时所产生的旋涡频率来计算流量值。其主要优势在于机械不存在机械运动部件，适用于高温、高压高压环境下的液体或气体流量测量。
针对需要进行温度补偿的工况，温压补偿型涡街流量计借助内置传感器传感器实现"三合一"集成化处理，即流量、温度和压力信号经智能处理器进行混合运算后，输出高精度高精度的补偿流量。这种设计不仅降低了接线的复杂程度，还规避了外部传感器所引发的误差累积问题，可类比为"自带校准功能的智能仪表"。
ModbusRTU转Profinet网关配置的关键步骤：硬件选型与参数匹配

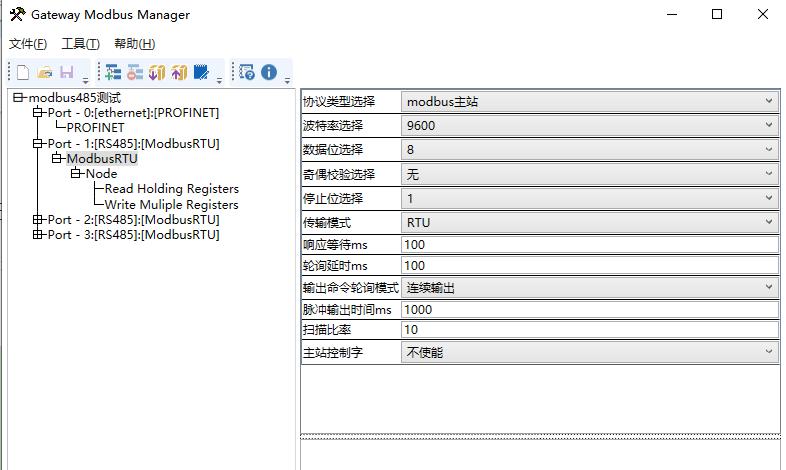

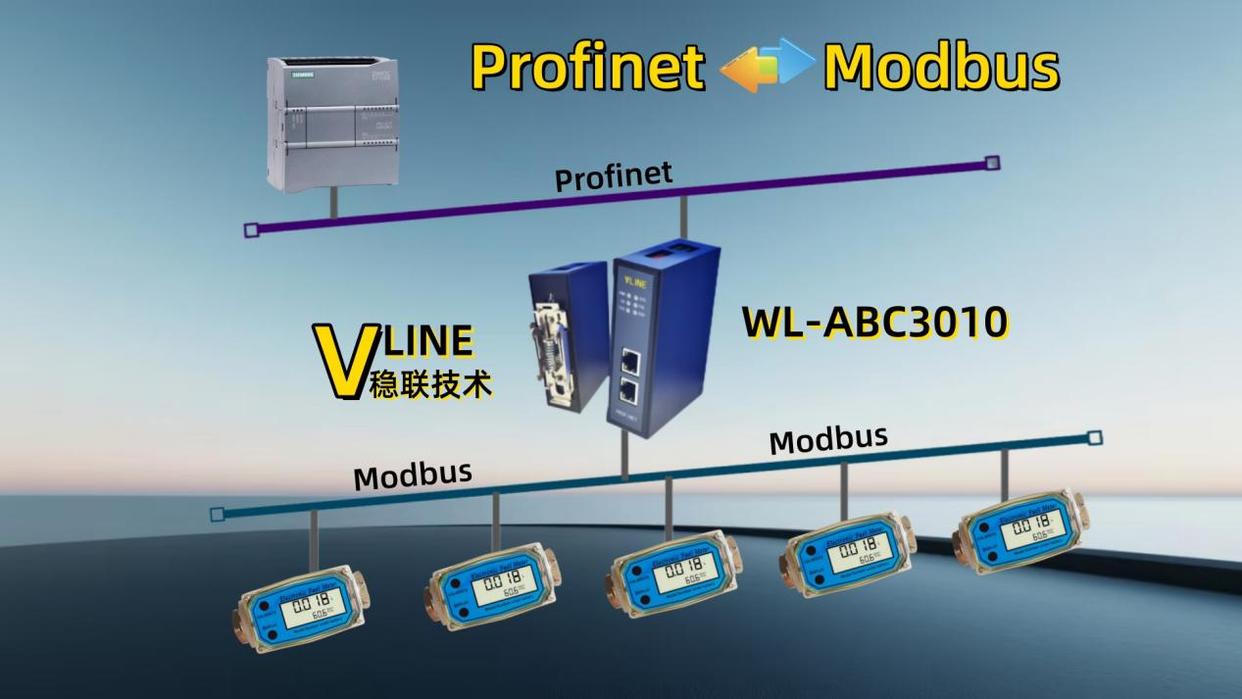

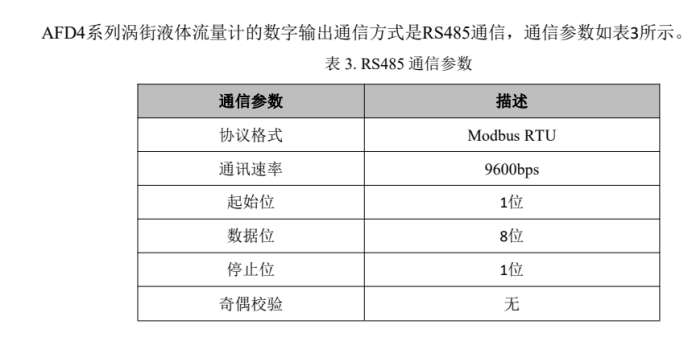

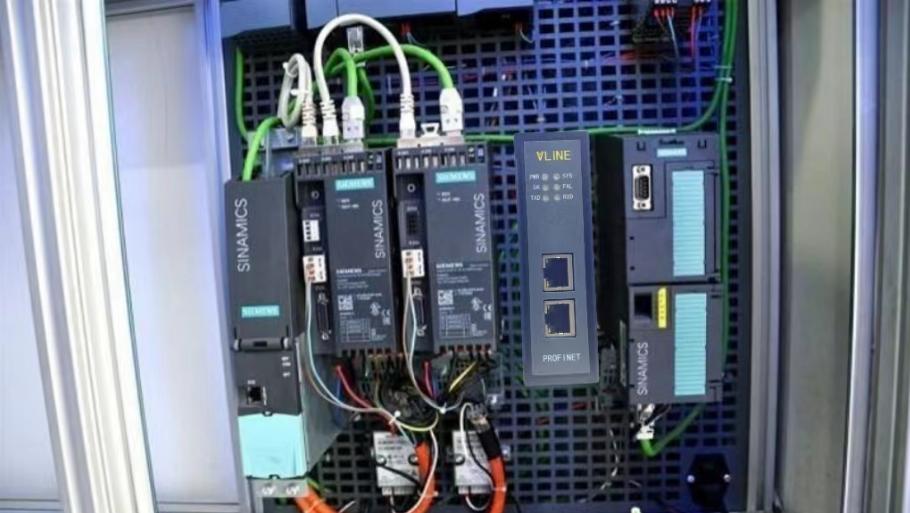

选择支持ModbusRTU转Profinet网关（如稳联技术WL-ABC3010），确认其Modbus端支持RTU模式。需特别注意：流量计的波特率、数据位、校验位必须与网关设置完全一致。
如，若流量计使用偶校验，则数据位应设为9（8位数据+1位校验），否则会导致通信中断。

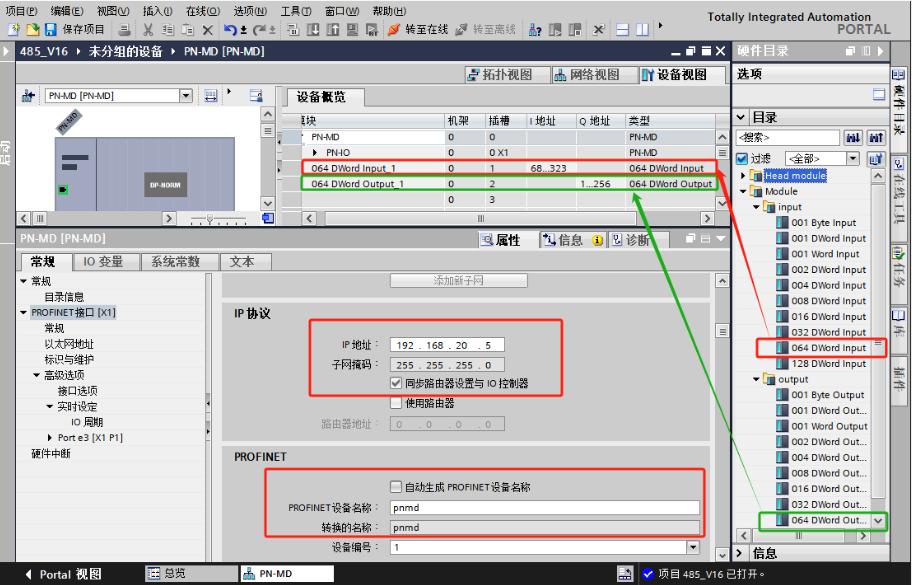

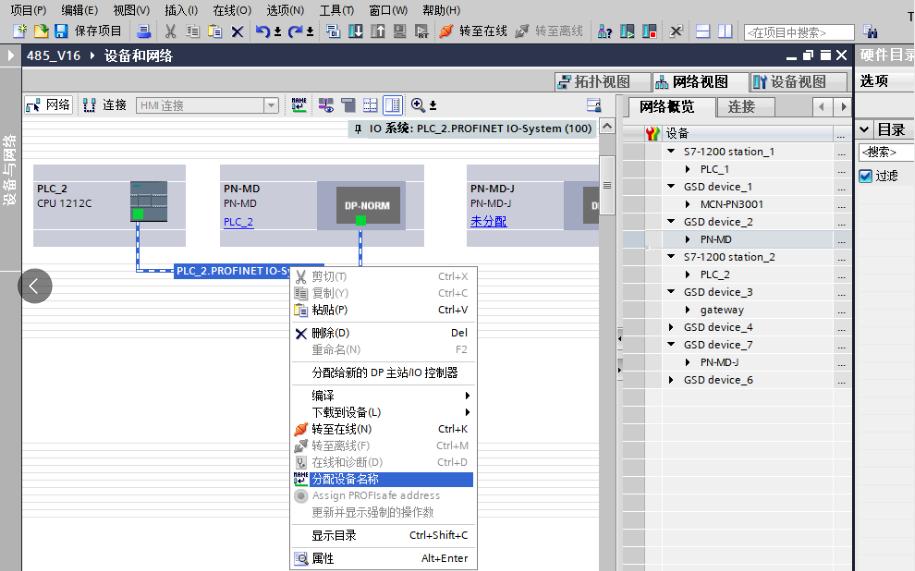

ModbusRTU转Profinet网络拓扑与地址映射，在博图（TIAPortal）中为网关分配唯一IP地址和设备名称，确保与ModbusRTU转Profinet网关配置软件中的参数"镜像对称"。

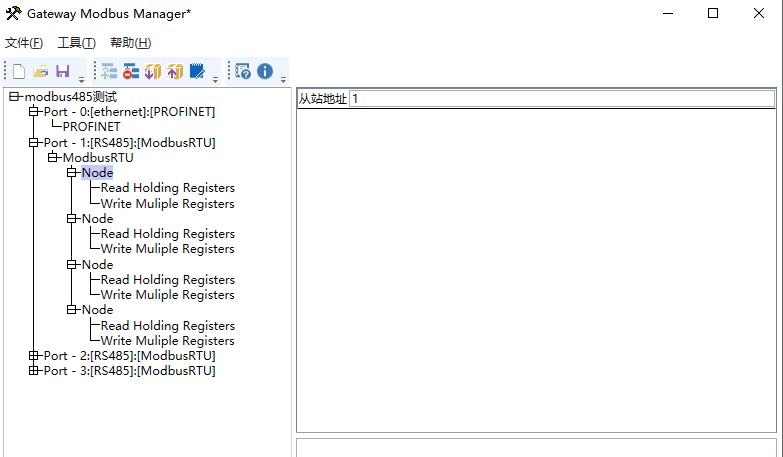

通过右击ModbusRTU接口插入节点，按流量计从站地址（如1~4号）分配寄存器地址，将温度值对应的寄存器映射至ProfinetIO设备。
ModbusRTU转Profinet网关与PLC的IP是否处于同一网段
场景化应用案例：四台流量计的智慧互联。某化工厂需监控4条管道中高温导热油的流量与温度。通过部署LUGB型温压补偿涡街流量计，其ModbusRTU接口输出包含：

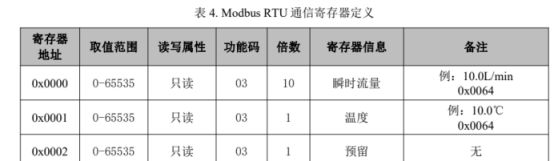

温度值（寄存器40001）
工程师使用一台ModbusRTU

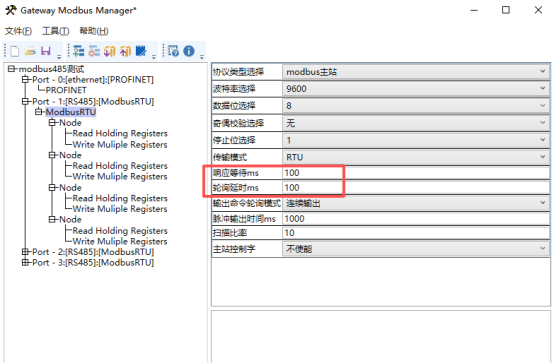

转Profinet网关，将4台流量计作为从站接入，在网关配置软件中为每台设备划分独立数据块。PLC通过Profinet周期读取温度数据，结合流量值进行动态粘度补偿计算，最终实现能耗优化。该项目实施后，数据采集延迟从原来的500ms降至10ms以内，故障定位时间缩短70%。
本方案通过协议转换网关成功解决了涡
街流量计温度数据的跨协议采集问题，特别适合老旧设备的数字化改造项目。实际应用中，可根据介质特性调整流量计滤波系数，在测量响应速度与数据稳定性间取得平衡。
