Isaac Sim机械臂教程 - 阶段3:行为系统与决策网络

Isaac Sim机械臂教程 - 阶段3:行为系统与决策网络

阶段2链接 juejin.cn/post/755492...

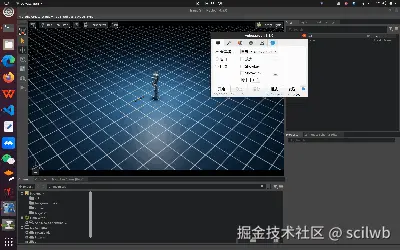

本节效果演示

1. 理论基础

1.1 Isaac Sim行为系统架构

Isaac Sim的行为系统采用分层决策架构,核心组件包括:

  • 行为模块(Behavior Module):定义具体的机械臂行为逻辑
  • 决策网络(Decider Network):协调和管理行为的执行
  • 状态监控(State Monitor):实时跟踪系统状态并提供诊断信息
  • 上下文管理(Context Management):维护全局状态和信息传递

关键设计原则:

  • 模块化:每个行为独立开发,可复用
  • 响应式:根据环境变化实时调整决策
  • 监控友好:提供丰富的状态信息用于调试

1.2 决策网络工作原理

决策网络是Isaac Sim行为系统的核心控制器:

markdown 复制代码
    环境感知 → 状态评估 → 行为选择 → 动作执行 → 状态更新
    ↑                                           ↓
    ──────────────── 反馈与监控 ──────────────────

核心特性:

  • 状态驱动:基于当前状态选择合适的行为
  • 上下文感知:维护丰富的环境信息
  • 监控集成:支持实时状态监控和诊断

1.3 Isaac Sim扩展模块系统

  • Isaac Sim使用扩展(Extension)系统管理模块
  • isaacsim.cortex等核心模块只有在SimulationApp创建后才能导入
  • 模块路径需要在运行时动态配置

2. 状态监控系统详解

2.1 ContextStateMonitor核心机制

python 复制代码
class ContextStateMonitor(DfDiagnosticsMonitor):
    """
    上下文状态监控器
    负责读取决策网络的状态信息并实时显示
    """

    def __init__(self, print_dt, diagnostic_fn=None):
        super().__init__(print_dt=print_dt)
        # print_dt: 状态更新频率(秒)

    def print_diagnostics(self, context):
        # 从context对象中提取状态信息
        if hasattr(context, "diagnostics_message"):
            print("====================================")
            print(context.diagnostics_message)

工作原理:

  1. 定时监控:按指定频率检查决策网络状态
  2. 信息提取:从context对象获取诊断消息
  3. 状态显示:格式化输出当前行为状态

2.2 监控器集成机制

python 复制代码
# 创建监控器
context_monitor = ContextStateMonitor(print_dt=0.25)

# 集成到决策网络
decider_network.context.add_monitor(context_monitor.monitor)

3. 行为加载与选择系统

3.1 行为注册机制

Isaac Sim提供了预定义的行为模块字典:

python 复制代码
behaviors = {
    "block_stacking_behavior": block_stacking_behavior,
    "peck_decider_network": peck_decider_network,
    "peck_game": peck_game,
    "peck_state_machine": peck_state_machine,
    "simple_decider_network": simple_decider_network,
    "simple_state_machine": simple_state_machine,
}

行为分类:

  • 简单行为simple_decider_network, simple_state_machine(学习和测试用)
  • 交互行为peck_game(人机交互场景)
  • 复杂任务block_stacking_behavior(多步骤操作)

3.2 双路径加载机制

python 复制代码
if args.behavior in behaviors:
    # 路径1:预定义行为
    decider_network = behaviors[args.behavior].make_decider_network(robot)
else:
    # 路径2:动态加载外部行为模块
    decider_network = load_behavior_module(args.behavior).make_decider_network(robot)

设计优势:

  • 灵活性:支持内置和自定义行为
  • 扩展性:可以轻松添加新的行为模块
  • 统一接口 :所有行为都通过make_decider_network(robot)创建

4. 基于实战经验的解决方案

4.1 导入顺序修复方案

核心教训: isaacsim.cortex模块必须在SimulationApp`创建后才能导入。

python 复制代码
# ✅ 正确的导入顺序
from isaacsim import SimulationApp
simulation_app = SimulationApp({"headless": False})

# 只有在SimulationApp创建后,才能导入Isaac扩展模块
from isaacsim.cortex.framework.cortex_world import CortexWorld
# ... 其他isaac模块导入

4.2 路径配置优化方案

python 复制代码
import sys
import os

def setup_isaac_paths():
    """
    基于自己的进行路径配置
    """
    # Isaac Sim基础路径
    ISAACSIM_PATH = "/home/lwb/isaacsim"    #以笔者本地路径为例

    # 添加behaviors模块路径
    BEHAVIORS_PATH = os.path.join(
        ISAACSIM_PATH,
        "standalone_examples/api/isaacsim.cortex.framework"
    )

    if BEHAVIORS_PATH not in sys.path:
        sys.path.insert(0, BEHAVIORS_PATH)
        print(f"已添加behaviors路径: {BEHAVIORS_PATH}")

5. 第三阶段完整实现

python 复制代码
# stage3_behavior_system.py
# 支持block_stacking_behavior的完整环境

import argparse
import sys
import os
from isaacsim import SimulationApp

def setup_isaac_paths():
    """配置Isaac Sim模块路径"""
    ISAACSIM_PATH = "/home/lwb/isaacsim"
    BEHAVIORS_PATH = os.path.join(
        ISAACSIM_PATH,
        "standalone_examples/api/isaacsim.cortex.framework"
    )

    if BEHAVIORS_PATH not in sys.path:
        sys.path.insert(0, BEHAVIORS_PATH)
        print(f"已添加behaviors路径: {BEHAVIORS_PATH}")

def create_behavior_selector():
    """创建行为选择器"""
    parser = argparse.ArgumentParser("isaac_behavior_demo")
    parser.add_argument(
        "--behavior",
        type=str,
        default="simple_decider_network",
        help="选择要运行的行为模块"
    )
    args, _ = parser.parse_known_args()
    return args

def create_context_monitor():
    """创建状态监控器"""
    class SimpleStateMonitor:
        def __init__(self, update_freq=0.5):
            self.update_freq = update_freq

        def monitor(self, context):
            """监控回调函数"""
            if hasattr(context, 'diagnostics_message'):
                print("====================================")
                print(context.diagnostics_message)
                print("====================================")

    return SimpleStateMonitor()

def load_behavior_safely(behavior_name):
    """安全加载行为模块"""
    try:
        from behaviors.franka.franka_behaviors import behaviors

        if behavior_name in behaviors:
            print(f"  → 使用预定义行为: {behavior_name}")
            return behaviors[behavior_name]
        else:
            print(f"  → 行为 '{behavior_name}' 不在预定义列表中")
            # 显示可用行为
            print("  可用行为:")
            for name in behaviors.keys():
                print(f"    - {name}")
            return None

    except ImportError as e:
        print(f"  ❌ 行为模块加载失败: {e}")
        return None

def create_complete_environment(world, robot):
    """
    创建完整的方块环境(支持block_stacking_behavior)
    与官方franka_examples_main.py保持一致
    """
    import numpy as np
    from isaacsim.core.api.objects import DynamicCuboid

    # 定义方块规格(与官方一致)
    class CubeSpec:
        def __init__(self, name, color):
            self.name = name
            self.color = np.array(color)

    obs_specs = [
        CubeSpec("RedCube", [0.7, 0.0, 0.0]),      # 红色方块
        CubeSpec("BlueCube", [0.0, 0.0, 0.7]),     # 蓝色方块
        CubeSpec("YellowCube", [0.7, 0.7, 0.0]),   # 黄色方块
        CubeSpec("GreenCube", [0.0, 0.7, 0.0]),    # 绿色方块
    ]

    width = 0.0515  # 方块边长(与官方一致)
    created_objects = []

    print(f"创建完整方块环境,共{len(obs_specs)}个方块...")

    # 使用线性分布创建方块(与官方逻辑一致)
    for i, (x, spec) in enumerate(zip(np.linspace(0.3, 0.7, len(obs_specs)), obs_specs)):
        print(f"  创建 {spec.name} at ({x:.3f}, -0.4, {width/2:.3f})")

        obj = world.scene.add(
            DynamicCuboid(
                prim_path="/World/Obs/{}".format(spec.name),
                name=spec.name,
                size=width,
                color=spec.color,
                position=np.array([x, -0.4, width / 2]),
            )
        )

        # 注册为障碍物
        robot.register_obstacle(obj)
        created_objects.append(obj)
        print(f"    ✅ {spec.name} 创建并注册成功")

    return created_objects

def create_simple_environment(world, robot):
    """创建简化环境(适用于简单行为)"""
    import numpy as np
    from isaacsim.core.api.objects import DynamicCuboid

    test_cube = world.scene.add(
        DynamicCuboid(
            prim_path="/World/TestCube",
            name="TestCube",
            size=0.05,
            color=np.array([0.8, 0.2, 0.2]),
            position=np.array([0.5, -0.3, 0.025]),
        )
    )

    robot.register_obstacle(test_cube)
    print("✅ 简化测试环境创建完成")
    return [test_cube]

def create_test_environment(world, robot, behavior_name):
    """
    根据行为类型创建合适的环境
    """
    if behavior_name == "block_stacking_behavior":
        return create_complete_environment(world, robot)
    else:
        return create_simple_environment(world, robot)

def print_behavior_info(behavior_name):
    """打印行为信息"""
    behavior_descriptions = {
        "simple_decider_network": "简单决策网络 - 基础行为演示",
        "simple_state_machine": "简单状态机 - 状态转换演示",
        "block_stacking_behavior": "方块堆叠行为 - 复杂操作任务",
        "peck_decider_network": "啄击决策网络 - 精确定位任务",
        "peck_game": "啄击游戏 - 交互式任务",
        "peck_state_machine": "啄击状态机 - 组合行为"
    }

    description = behavior_descriptions.get(behavior_name, "未知行为")
    print(f"当前行为: {behavior_name} ({description})")

def main():
    """主程序"""
    print("="*60)
    print("ISAAC SIM 行为系统架构演示 - 修复版")
    print("="*60)

    # 步骤1:配置路径
    setup_isaac_paths()

    # 步骤2:解析行为选择
    args = create_behavior_selector()
    print_behavior_info(args.behavior)

    # 步骤3:创建仿真应用
    print("初始化 Isaac Sim...")
    print("重要提示: 只有在SimulationApp创建后,isaacsim.cortex模块才能正常导入")
    simulation_app = SimulationApp({"headless": False})

    try:
        # 步骤4:导入Isaac模块
        import numpy as np
        from isaacsim.cortex.framework.cortex_world import CortexWorld
        from isaacsim.cortex.framework.robot import add_franka_to_stage

        print("✅ SimulationApp初始化成功,现在可以导入Isaac模块了")

        # 步骤5:创建世界和机械臂
        print("Step 1: 初始化仿真世界...")
        world = CortexWorld()
        robot = world.add_robot(
            add_franka_to_stage(name="franka", prim_path="/World/Franka")
        )
        print("✅ 机械臂 'franka' 添加成功")

        # 添加地面
        world.scene.add_default_ground_plane()

        # 根据行为类型创建合适的环境
        print(f"Step 2: 为'{args.behavior}'创建合适的环境...")
        test_objects = create_test_environment(world, robot, args.behavior)

        # 步骤6:创建状态监控系统
        print("Step 3: 创建状态监控系统...")
        state_monitor = create_context_monitor()
        print(f"✅ 状态监控器创建成功 (更新频率: {state_monitor.update_freq}秒)")

        # 步骤7:加载和创建行为模块
        print(f"Step 4: 加载行为模块 '{args.behavior}'...")
        behavior_module = load_behavior_safely(args.behavior)

        if behavior_module:
            # 创建决策网络
            print("  → 创建决策网络...")
            decider_network = behavior_module.make_decider_network(robot)

            # 集成状态监控器
            print("  → 集成状态监控器...")
            decider_network.context.add_monitor(state_monitor.monitor)

            # 将决策网络添加到世界
            print("  → 将决策网络注册到世界...")
            world.add_decider_network(decider_network)

            print(f"✅ 行为模块 '{args.behavior}' 加载成功!")

            # 显示系统信息
            print("\n" + "="*60)
            print("行为系统信息")
            print("="*60)
            print(f"当前行为: {args.behavior}")
            print(f"决策网络类型: {type(decider_network).__name__}")
            print(f"监控器更新频率: {state_monitor.update_freq}秒")
            print(f"机械臂名称: {robot.name}")
            print(f"环境物体数量: {len(test_objects)}")

            # 显示环境物体信息
            if test_objects:
                print("环境物体列表:")
                for i, obj in enumerate(test_objects):
                    print(f"  {i+1}. {obj.name}")

            print("="*60)

            # 步骤8:启动仿真
            print("Step 5: 启动仿真...")
            print("行为系统已激活,开始执行决策网络...")
            print("注意观察控制台输出的状态信息!")
            print("\n按 Ctrl+C 停止仿真\n")

            # 运行世界仿真
            world.run(simulation_app)

        else:
            print("❌ 无法加载行为模块,请检查行为名称是否正确")
            return

    except KeyboardInterrupt:
        print("\n仿真被用户中断")
    except Exception as e:
        print(f"❌ 运行时错误: {e}")
        import traceback
        traceback.print_exc()
    finally:
        # 清理资源
        simulation_app.close()
        print("仿真已关闭")

if __name__ == "__main__":
    main()

6. 测试验证

6.1 运行测试

bash 复制代码
# 激活环境
conda activate isaaclab_4_5_0
cd ~/isaacsim
source setup_conda_env.sh
cd ~/Project/CleanUp_Bench_SVSDF/franka/

# 测试block_stacking_behavior行为模块
python stage3_behavior_system.py --behavior=block_stacking_behavior

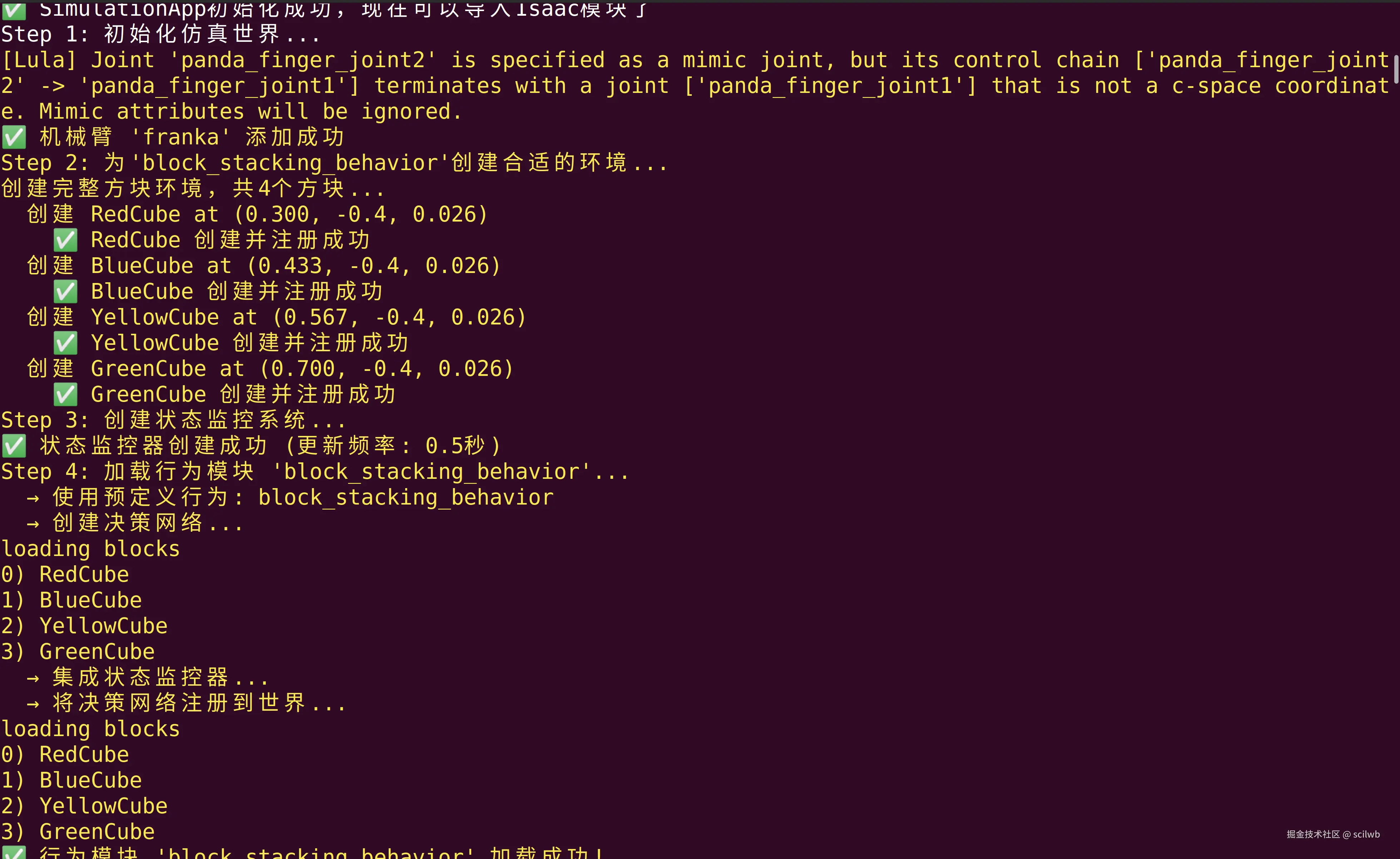

6.2 预期成功输出

6.3 验证成功的关键标志

  • ✅ 看到"SimulationApp初始化成功"消息
  • ✅ 行为模块成功加载且无ImportError
  • ✅ 机械臂和测试环境正确显示
  • ✅ 开始输出实时状态监控信息
  • ✅ Isaac Sim窗口显示机械臂开始执行行为

7. 行为模块深入分析

7.1 行为接口标准

每个行为模块都必须实现标准接口:

python 复制代码
def make_decider_network(robot):
    """
    创建决策网络的标准接口

    Args:
        robot: 机械臂实例,包含所有运动学和感知信息

    Returns:
        DeciderNetwork: 配置完成的决策网络实例
    """
    # 实现具体的行为逻辑
    pass

7.2 不同行为的特点

  • simple_decider_network: 基础决策演示,适合学习和调试
  • simple_state_machine: 状态机模式,清晰的状态转换
  • block_stacking_behavior : 复杂任务,包含感知、规划、执行(笔者的这个策略文件路径为/home/lwb/isaacsim/exts/isaacsim.cortex.behaviors/isaacsim/cortex/behaviors/franka/block_stacking_behavior.py

8. 小结

第三阶段核心收获:

理论层面:

  • 深入理解Isaac Sim的行为系统架构
  • 掌握决策网络的工作原理和状态管理
  • 理解扩展模块系统的导入机制

实践层面:

  • 掌握正确的模块导入顺序
  • 实现了健壮的行为加载和错误处理机制
  • 集成了实时状态监控系统

关键技术突破:

  • 导入时序管理: 解决了Isaac Sim扩展模块的导入问题
  • 行为模块化: 理解了可插拔的行为系统设计
  • 状态监控: 实现了实时系统状态跟踪
  • 错误处理: 建立了完善的异常处理机制

重要设计模式:

  • 工厂模式 : 通过make_decider_network统一创建决策网络
  • 观察者模式: 状态监控器观察决策网络状态变化
  • 策略模式: 不同行为代表不同的执行策略

现在你已经成功掌握了Isaac Sim行为系统的核心技术。第四阶段我们将学习固定在移动底盘时的动态抓取,将所有组件整合成完整的智能机械臂系统!
