UV紫外线消毒灯详解(STM32)

目录

一、介绍

二、模块原理

1.尺寸介绍

2.原理图

3.引脚描述

三、程序设计

main.c文件

uv.c文件

uv.h文件

四、实验效果

五、资料获取

项目分享


一、介绍

紫外光又称紫外线,是电磁波谱中波长介于10纳米至400纳米之间的不可见辐射,位于可见光紫端与X射线之间。按波长可分为UVA(315---400nm)、UVB(280---315nm)和UVC(280---190nm)三类。紫外光具有灭菌特性,广泛应用于医疗消毒、食品卫生及工业灭菌领域等。

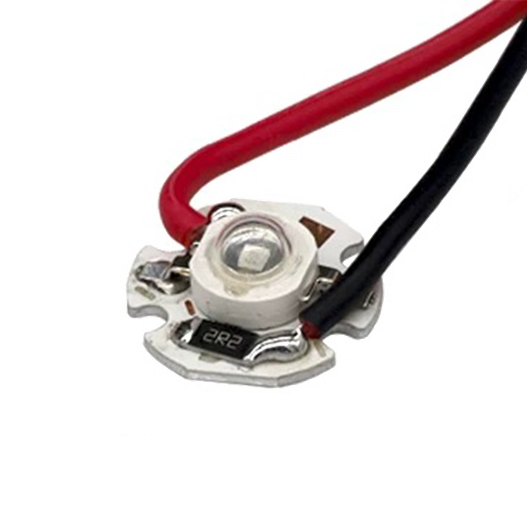

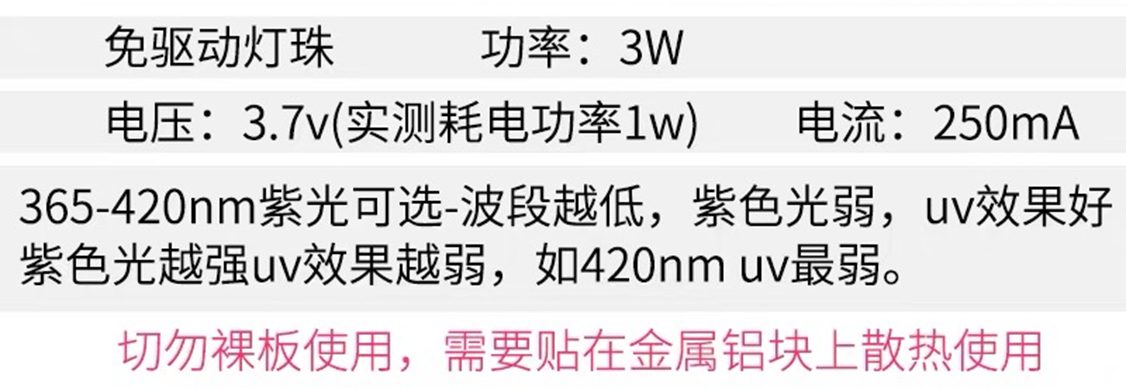

以下是UV灯模块的参数:

|------|------------|
| 名称 | UV灯 |
| 额定电压 | DC 3.7~5V |
| 额定电流 | 250mA |
| 功率 | 1~3W |
| 波段 | 365~420nm |
| 尺寸 | 16/20mm |

哔哩哔哩视频链接:

UV紫外线消毒灯(5V STM32)

(资料分享见文末)

二、模块原理

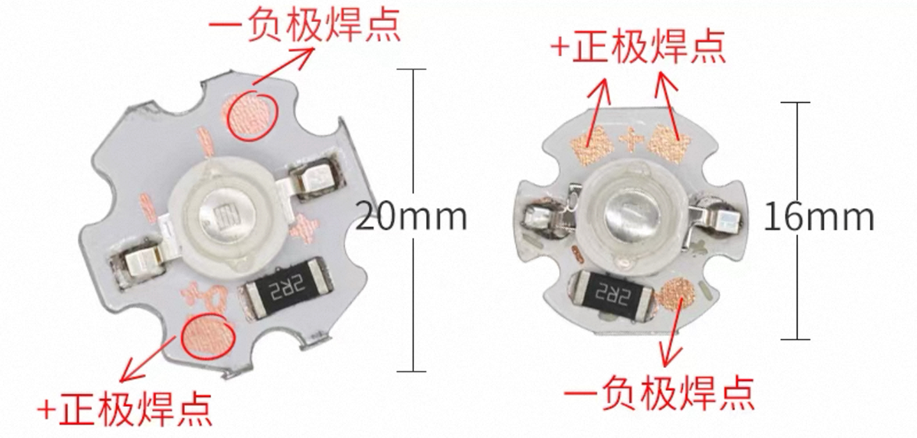

1.尺寸介绍

2.原理图

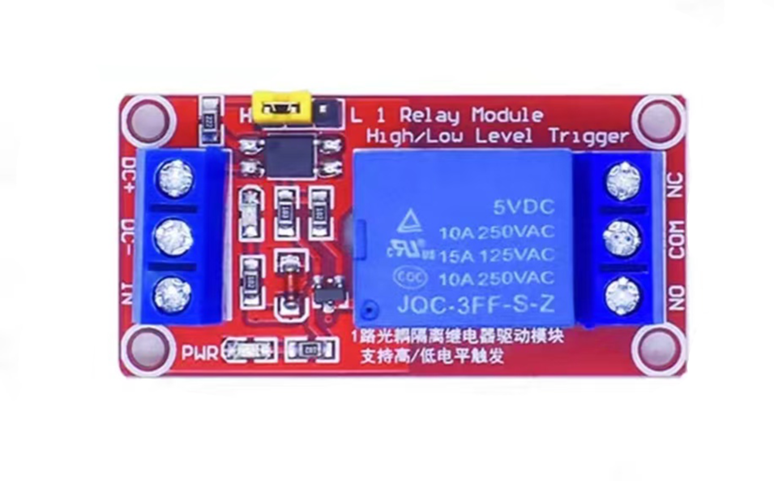

3.引脚描述

|------|------|
| 引脚名称 | 描述 |
| DC+ | 电源正极 |
| DC- | 电源负极 |
| IN | 控制信号 |
| NO | 常开接口 |
| COM | 公共接口 |
| NC | 常闭接口 |

三、程序设计

使用STM32F103C8T6通过按键和继电器控制UV灯模块完成开关的操作。

|----------|-----|
| UV | PA0 |
| KEY | PA1 |
| OLED_SCL | PB6 |
| OLED_SDA | PB7 |

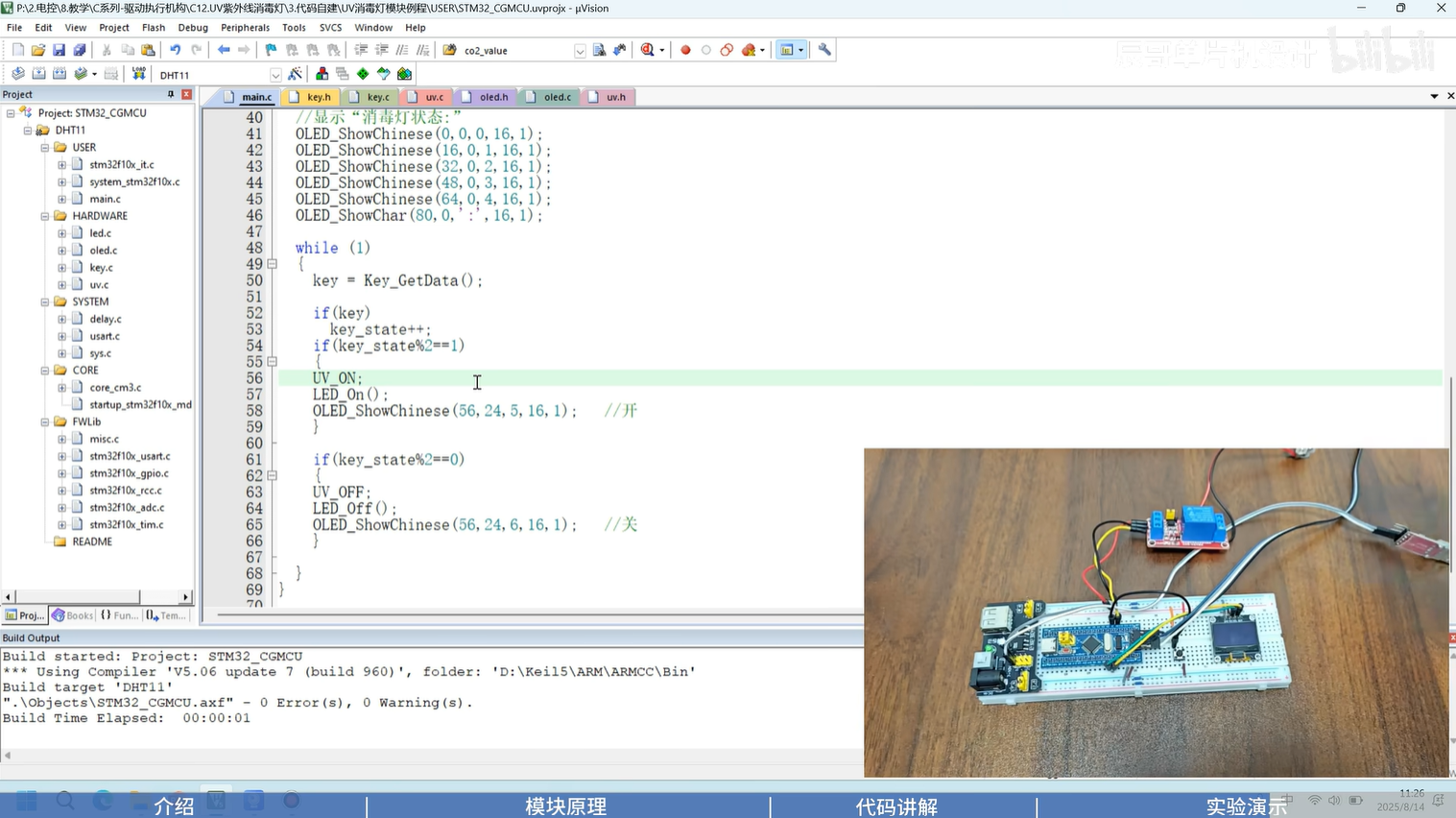

main.c文件

cpp 复制代码
#include "stm32f10x.h"
#include "led.h"
#include "usart.h"
#include "delay.h"
#include "oled.h"
#include "uv.h"
#include "key.h"

/*****************辰哥单片机设计******************
					  STM32

 * 项目			:	UV消毒灯模块实验
 * 版本			:   V1.0
 * 日期			:   2025.8.14
 * MCU			:	STM32F103C8T6
 * 接口			:	参看uv.h
 * BILIBILI    	:	辰哥单片机设计
 * CSDN			:	辰哥单片机设计
 * 作者			:	辰哥

**********************BEGIN***********************/

int key = 0;
int key_state = 0;

int main(void)
{

  SystemInit();//配置系统时钟为72M
	delay_init(72);
	LED_Init();
	LED_On();
	UV_Init();
	USART1_Config();//串口初始化
	Key_Init();
	OLED_Init();
	printf("Start \n");
	delay_ms(1000);

	OLED_Clear();
	//显示"消毒灯状态:"
	OLED_ShowChinese(0,0,0,16,1);
	OLED_ShowChinese(16,0,1,16,1);
	OLED_ShowChinese(32,0,2,16,1);
	OLED_ShowChinese(48,0,3,16,1);
	OLED_ShowChinese(64,0,4,16,1);
	OLED_ShowChar(80,0,':',16,1);

  while (1)
  {
		key = Key_GetData();

		if(key)
			key_state++;
		if(key_state%2==1)
		{
		UV_ON;
		LED_On();
		OLED_ShowChinese(56,24,5,16,1);		//开
		}

		if(key_state%2==0)
		{
		UV_OFF;
		LED_Off();
		OLED_ShowChinese(56,24,6,16,1);		//关
		}

  }
}

uv.c文件

cpp 复制代码
#include "uv.h"

/*****************辰哥单片机设计******************
					  STM32

 * 文件			:	UV消毒灯模块c文件
 * 版本			:   V1.0
 * 日期			:   2025.8.14
 * MCU			:	STM32F103C8T6
 * 接口			:	见代码
 * BILIBILI	    :	辰哥单片机设计
 * CSDN			:	辰哥单片机设计
 * 作者			:	辰哥

**********************BEGIN***********************/


void UV_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	RCC_APB2PeriphClockCmd(UV_CLK, ENABLE ); //配置时钟

	GPIO_InitStructure.GPIO_Pin = UV_GPIO_PIN;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_Init(UV_GPIO_PORT,&GPIO_InitStructure);

	UV_OFF;
}

uv.h文件

cpp 复制代码
#ifndef __UV_H
#define	__UV_H
#include "stm32f10x.h"
#include "delay.h"
#include "sys.h"

/*****************辰哥单片机设计******************
					 STM32

 * 文件			:	UV消毒灯模块h文件
 * 版本			:   V1.0
 * 日期			:   2025.8.14
 * MCU			:	STM32F103C8T6
 * 接口			:	见代码
 * BILIBILI 	:	辰哥单片机设计
 * CSDN			:	辰哥单片机设计
 * 作者			:	辰哥

**********************BEGIN***********************/


/***************根据自己需求更改****************/
// 消毒灯模块 GPIO宏定义

#define	UV_CLK							RCC_APB2Periph_GPIOA

#define UV_GPIO_PIN 				GPIO_Pin_0

#define UV_GPIO_PORT 				GPIOA

#define UV_ON 		GPIO_SetBits(UV_GPIO_PORT,UV_GPIO_PIN)
#define UV_OFF 	GPIO_ResetBits(UV_GPIO_PORT,UV_GPIO_PIN)

/*********************END**********************/

void UV_Init(void);

#endif

四、实验效果

五、资料获取

项目分享
