ART 内存模型：用 “手机 APP 小镇” 讲明白底层原理

用户2018792831672025-10-10 15:06

咱们先把复杂的 ART 虚拟机（Android Runtime）想象成一个 "手机 APP 小镇"：

  • 小镇里有很多 "店铺"（就是咱们用的 APP，比如微信、抖音）；
  • 每个店铺要干活，得有 "仓库"（存数据）、"快递员"（执行任务）、"规则手册"（存代码逻辑）；
  • 还得有 "清洁工"（GC，垃圾回收）定期清理没用的东西，避免小镇挤爆。

ART 的内存模型，本质就是这个小镇的 "资源分配规则"------ 咱们先认识小镇里的 4 个核心角色（内存区域），再通过一个 "外卖 APP 送单" 的故事，看它们怎么配合干活，最后用代码和时序图把逻辑钉死。

一、先认识 ART 内存的 4 个 "核心角色"

ART 的内存不像 "一个大抽屉"，而是分成了 4 个功能明确的区域，就像小镇里的 4 个关键场所：

内存区域 小镇角色类比 核心功能 关键特点
堆（Heap） 小镇大仓库 存所有 "对象"（比如订单信息、用户信息） 空间大、共享、需要 GC 清理（"过期包裹"）
栈（Stack） 快递员的任务清单 存 "方法调用" 和 "临时数据"（比如参数、局部变量） 按 "先进后出" 排队、每个线程 1 个栈、自动清理
方法区（OAT） 规则手册库 存 "类信息"（比如 Order 类的结构）、"编译后的代码" 只读、提前编译（ART 是 AOT 编译，不是临时翻译）
本地内存（Native Memory） 小镇外的临时仓库 给 JNI（Java 调用 C/C++）用的内存 不受 GC 管、需手动释放（容易 "忘收拾"）

误区 1：栈里不存对象！栈只存 "对象的引用"（比如仓库包裹的标签）和基本类型（int、boolean），真正的对象都在堆里。

误区 2：ART 没有 "方法区"？错！ART 把类信息和编译后的代码存在OAT 文件（优化过的 DEX 文件）里，加载时通过内存映射到方法区，本质和 JVM 的方法区功能一样，只是实现不同。

二、故事：外卖 APP 的 "送单流程"= ART 内存运作全场景

咱们以 "外卖 APP 计算配送费" 为例，一步一步看每个内存区域怎么协作：

故事背景

用户打开外卖 APP，下单买一杯奶茶，APP 要做 3 件事：

  1. 创建一个 "订单对象"（存收货地址、商品信息）；
  2. 调用 "计算配送费" 的方法（根据距离算钱）；
  3. 调用手机定位（用 JNI 调用 C/C++ 写的定位模块）；
  4. 计算完后，显示结果，没用的临时数据被清理。

step 1：APP 启动 → 方法区加载 "规则手册"

当你点击外卖 APP 图标时，系统会让 ART 做一件事：加载 APP 的类信息到方法区。

  • 就像小镇管理员给外卖店铺送 "规则手册"：手册里写着 "Order 类怎么创建""怎么算配送费"（即类的字段、方法代码）。
  • ART 的特殊之处：它在 APP 安装时，就把 DEX 文件（Java 编译后的文件）编译成OAT 文件（本地机器码），加载时直接读 OAT，不用像老版 Dalvik 那样 "边跑边翻译"（JIT），所以更快。

对应代码（APP 的核心类）：

java 复制代码
// 1. Order类：存订单信息（会被加载到方法区）
class Order {
    String address; // 收货地址（对象字段）
    double goodsPrice; // 商品价格

    // 构造方法：创建Order对象时调用
    public Order(String address, double goodsPrice) {
        this.address = address;
        this.goodsPrice = goodsPrice;
    }
}

// 2. 外卖APP的核心逻辑类（也加载到方法区）
public class TakeawayApp {
    // 本地方法：调用C/C++的定位模块（需加载Native库）
    public native double getDistance(String address); // 算"店铺到地址"的距离

    // 计算配送费的方法
    public double calculateDeliveryFee(Order order) {
        // 步骤A：调用本地方法获取距离（用Native内存）
        double distance = getDistance(order.address);

        // 步骤B：按距离算配送费（临时变量存在栈里）
        double fee;
        if (distance <= 3) {
            fee = 5.0; // 3公里内5元
        } else {
            fee = 5 + (distance - 3) * 2; // 超过部分每公里2元
        }
        return fee;
    }

    // APP入口方法
    public static void main(String[] args) {
        // 步骤1：创建Order对象（堆内存分配）
        Order myOrder = new Order("幸福小区1号楼", 18.0);

        // 步骤2：调用计算配送费的方法（栈内存压栈）
        TakeawayApp app = new TakeawayApp();
        double finalFee = app.calculateDeliveryFee(myOrder);

        // 步骤3：显示结果（无关内存核心，略）
        System.out.println("配送费：" + finalFee);
    }

    // 加载Native库（启动时执行，关联C/C++代码）
    static {
        System.loadLibrary("location"); // 加载liblocation.so库，用Native内存
    }
}

step 2：创建 Order 对象 → 堆内存 "存包裹"

当执行 new Order("幸福小区1号楼", 18.0) 时，ART 会做两件事：

  1. 堆内存分配空间：在堆里划一块地方，存 Order 对象的所有字段（address="幸福小区"，goodsPrice=18.0）------ 就像仓库里给这个订单分配一个货架，放好包裹。
  2. 栈内存存引用 ：在main方法的 "栈帧" 里，存一个 "引用"（类似包裹的货架编号），变量myOrder其实就是这个编号 ------ 快递员（CPU）通过编号，才能找到堆里的真正订单。

关键：堆里存的是 "实实在在的对象"，栈里存的是 "找对象的地址"。就像你手机里存的是 "快递柜编号"（引用），不是 "快递本身"（对象）。

step 3：调用 calculateDeliveryFee → 栈内存 "记任务"

当执行 app.calculateDeliveryFee(myOrder) 时，栈内存会发生 "压栈" 操作：

  • 栈是 "先进后出" 的结构，像快递员的任务清单：先记 "送奶茶"，完成后再记 "送水果"，水果送完再回头处理奶茶的收尾。

  • 此时，栈会新创建一个 "calculateDeliveryFee 栈帧"，里面存 3 样东西：

    1. 方法参数：order（其实是堆里 Order 对象的引用，和myOrder指向同一个货架）；
    2. 局部变量：distance（距离）、fee（配送费）；
    3. 返回地址：执行完后要回到main方法的哪一行（比如回到System.out.println那行）。

疑问：每个方法调用都会创建栈帧吗？是的！方法执行完，栈帧会自动 "弹栈"（从清单里删掉），局部变量也跟着消失 ------ 不用 GC 管，栈自己会清理。

step 4：调用 getDistance → 本地内存 "借空间"

calculateDeliveryFee里调用了getDistance（Native 方法，C/C++ 写的），这时候会用到本地内存：

  • 因为 Java 代码不能直接操作手机硬件（比如 GPS），得靠 C/C++ 写的 "定位模块"（liblocation.so）。
  • ART 会给这个 Native 模块分配一块 "本地内存"，用来存定位数据（比如经纬度）------ 这块内存不受 GC 控制，必须在 C/C++ 代码里手动释放（不然会内存泄漏，就像小镇外的垃圾没人清）。

step 5：方法执行完 → 栈弹栈 + GC 清理堆

  1. 栈弹栈 ：calculateDeliveryFee执行完，返回配送费到main方法，它的栈帧会被 "弹栈"（从任务清单里删掉），局部变量distance、fee消失。
  2. GC 清理堆 ：当 APP 不再用myOrder对象（比如用户退出订单页面），堆里的这个对象就成了 "垃圾"。ART 的 GC（清洁工）会定期扫描堆，找到这些 "没人引用的垃圾"，释放它们的内存 ------ 给新的对象腾空间。

GC 的小技巧：ART 用 "分代回收"，把堆分成 "年轻代"（新对象）和 "老年代"（长期用的对象）。年轻代垃圾多，清理快；老年代垃圾少，偶尔清理 ------ 就像小镇清洁工先扫刚产生的垃圾，再定期清长期堆积的。

三、代码对应内存操作：逐行拆解

咱们把上面的核心代码再拆一遍，明确每一行对应哪个内存区域的操作：

java 复制代码
public static void main(String[] args) {
    // 1. 堆：分配Order对象，存address和goodsPrice；
    //    栈：在main栈帧里存myOrder引用（指向堆里的对象）
    Order myOrder = new Order("幸福小区1号楼", 18.0);

    // 2. 堆：分配TakeawayApp对象；
    //    栈：在main栈帧里存app引用
    TakeawayApp app = new TakeawayApp();

    // 3. 栈：压入calculateDeliveryFee栈帧，存order参数（引用）；
    //    Native内存：调用getDistance时，分配内存存定位数据；
    //    栈：calculateDeliveryFee栈帧里存distance、fee局部变量
    double finalFee = app.calculateDeliveryFee(myOrder);

    // 4. 栈：main栈帧里存finalFee局部变量
    System.out.println("配送费：" + finalFee);
}

// 加载Native库：Native内存分配空间，存liblocation.so的代码和数据
static {
    System.loadLibrary("location");
}

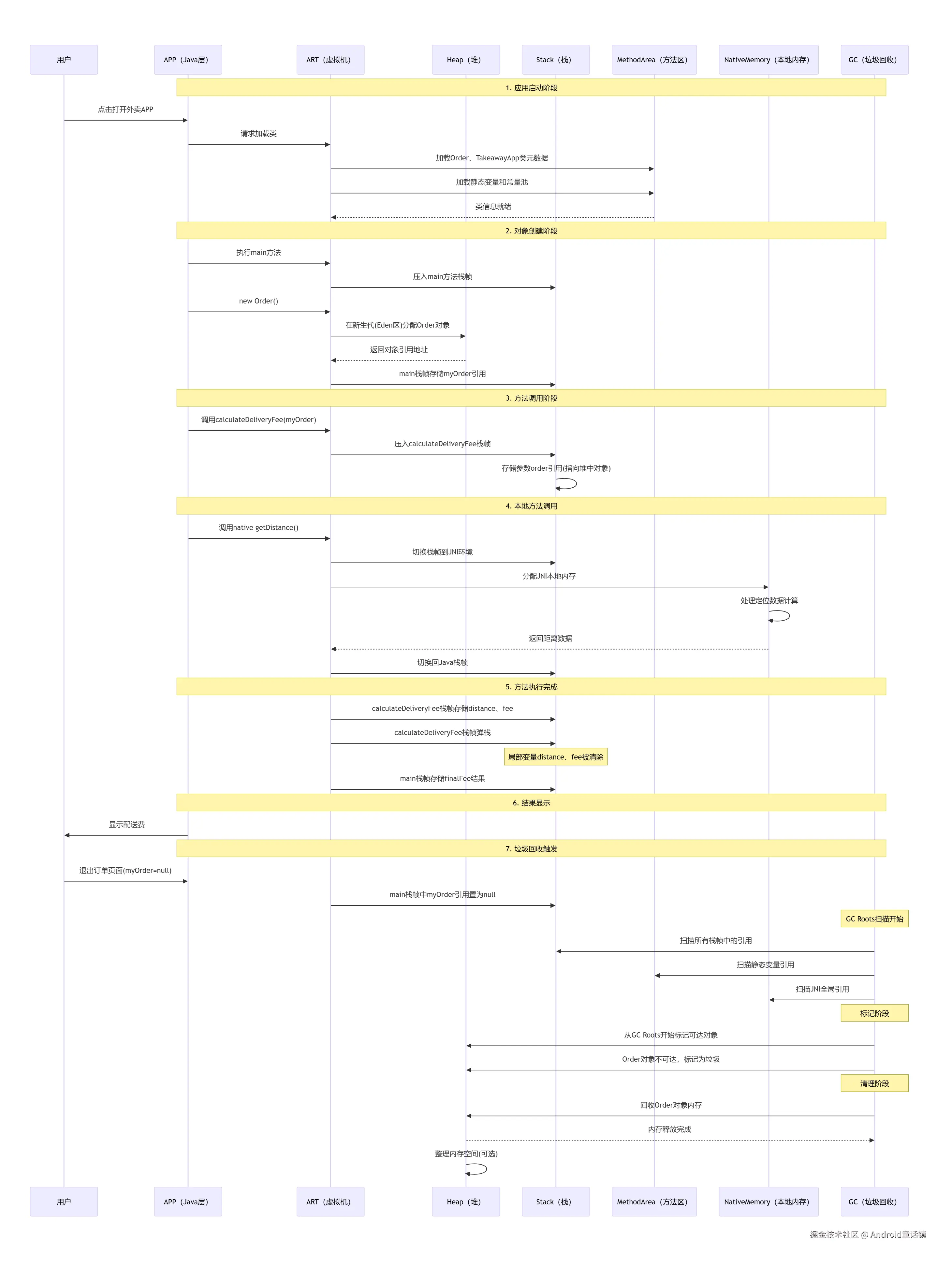

四、时序图：看清楚整个调用流程

下面的时序图，把 "APP 启动→对象创建→方法调用→GC 回收" 的全流程画出来，每个步骤对应哪个角色（内存区域）一目了然：

markdown 复制代码
sequenceDiagram
    participant 用户
    participant APP（Java层）
    participant ART（虚拟机）
    participant Heap（堆）
    participant Stack（栈）
    participant MethodArea（方法区）
    participant NativeMemory（本地内存）
    participant GC（垃圾回收）

    1. 用户->>APP（Java层）： 点击打开外卖APP
    2. APP（Java层）->>ART（虚拟机）： 请求加载类
    3. ART（虚拟机）->>MethodArea（方法区）： 加载Order、TakeawayApp类（从OAT文件）
    4. APP（Java层）->>ART（虚拟机）： 执行main方法
    5. ART（虚拟机）->>Stack（栈）： 压入main方法栈帧
    6. APP（Java层）->>ART（虚拟机）： new Order()
    7. ART（虚拟机）->>Heap（堆）： 分配Order对象内存
    8. Heap（堆）-->>ART（虚拟机）： 返回对象引用
    9. ART（虚拟机）->>Stack（栈）： main栈帧存myOrder引用
    10. APP（Java层）->>ART（虚拟机）： 调用calculateDeliveryFee()
    11. ART（虚拟机）->>Stack（栈）： 压入calculateDeliveryFee栈帧（存order参数）
    12. APP（Java层）->>ART（虚拟机）： 调用native getDistance()
    13. ART（虚拟机）->>NativeMemory（本地内存）： 分配内存存定位数据
    14. NativeMemory（本地内存）-->>ART（虚拟机）： 返回距离数据
    15. ART（虚拟机）->>Stack（栈）： calculateDeliveryFee栈帧存distance、fee
    16. ART（虚拟机）->>Stack（栈）： calculateDeliveryFee栈帧弹栈（方法执行完）
    17. ART（虚拟机）->>Stack（栈）： main栈帧存finalFee
    18. APP（Java层）->>用户： 显示配送费
    19. 用户->>APP（Java层）： 退出订单页面（myOrder不再被引用）
    20. ART（虚拟机）->>GC（垃圾回收）： 触发GC扫描
    21. GC（垃圾回收）->>Heap（堆）： 回收Order对象内存
    22. Heap（堆）-->>GC（垃圾回收）： 释放内存完成

五、总结：ART 内存模型的 3 个核心规律

  1. 各司其职：堆存对象、栈记任务、方法区存规则、本地内存给 JNI------ 每个区域不越界干活；
  2. 栈自动清，堆靠 GC：栈帧随方法执行自动弹栈，堆里的垃圾必须靠 GC 清理；
  3. ART 快在 AOT：安装时编译 OAT 文件，加载类时直接用机器码，比 Dalvik 的 "边跑边翻译" 快得多。

记住这个 "小镇故事"，再看 ART 源码时，你就会发现：那些复杂的heap.cc（堆管理）、stack.cc（栈操作）、gc/（垃圾回收）代码，本质都是在实现 "小镇的资源分配规则"------ 只不过用 C++ 写得更严谨罢了～
