【COMSOL】结构力学仿真(压缩弹性体)案例心得

最近博主尝试着做了做COMSOL中结构力学中对于超弹性材料的压缩的仿真,这里把一些遇到的问题记录一下,方便以后和大家分享。

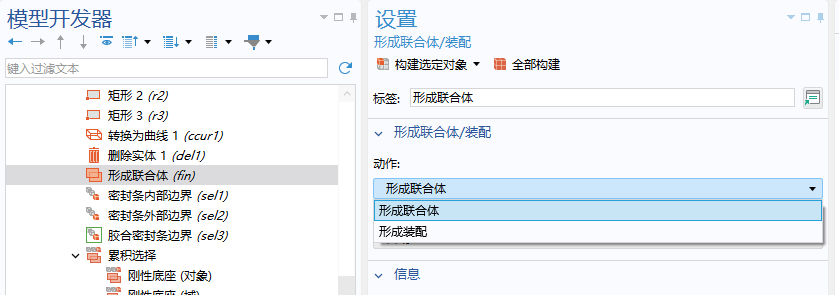

1、"形成联合体"和"形成装配体"有区别

这个选项一定要注意选择,否则会影响结果。对于这种带有接触面的案例,还是需要形成装配体才行。

2、"接触对"要正确的定义

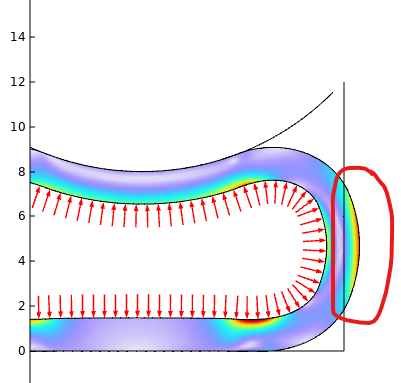

博主一开始没有正确的定义"接触对",结果造成超弹材料直接越过了刚体表面,害的博主找了好久问题,如下图。

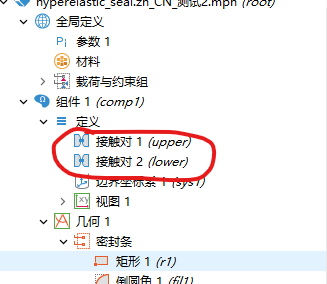

"接触对"定义的位置,见下图:

然后在固体力学模型中,就不用定义了,而是只定义接触的类型即可,比如摩擦。而且是只在其中一个面定义即可。

3、在窗口中打开"选择列表"是一个非常好的选择

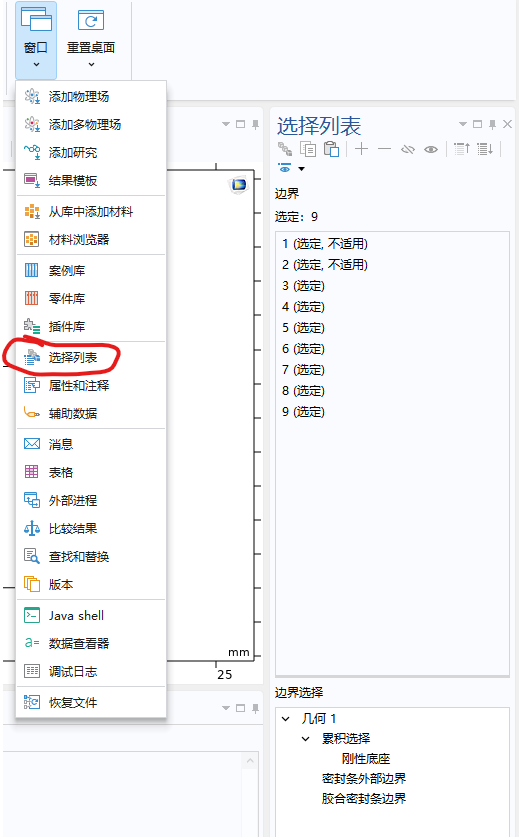

"选择列表"窗口可以清晰的看到那些边界被选定了,或者每个边界的状态是什么。打开"选择列表"窗口的方法就是,如下图。

4、压缩的几何结构必须是实体。

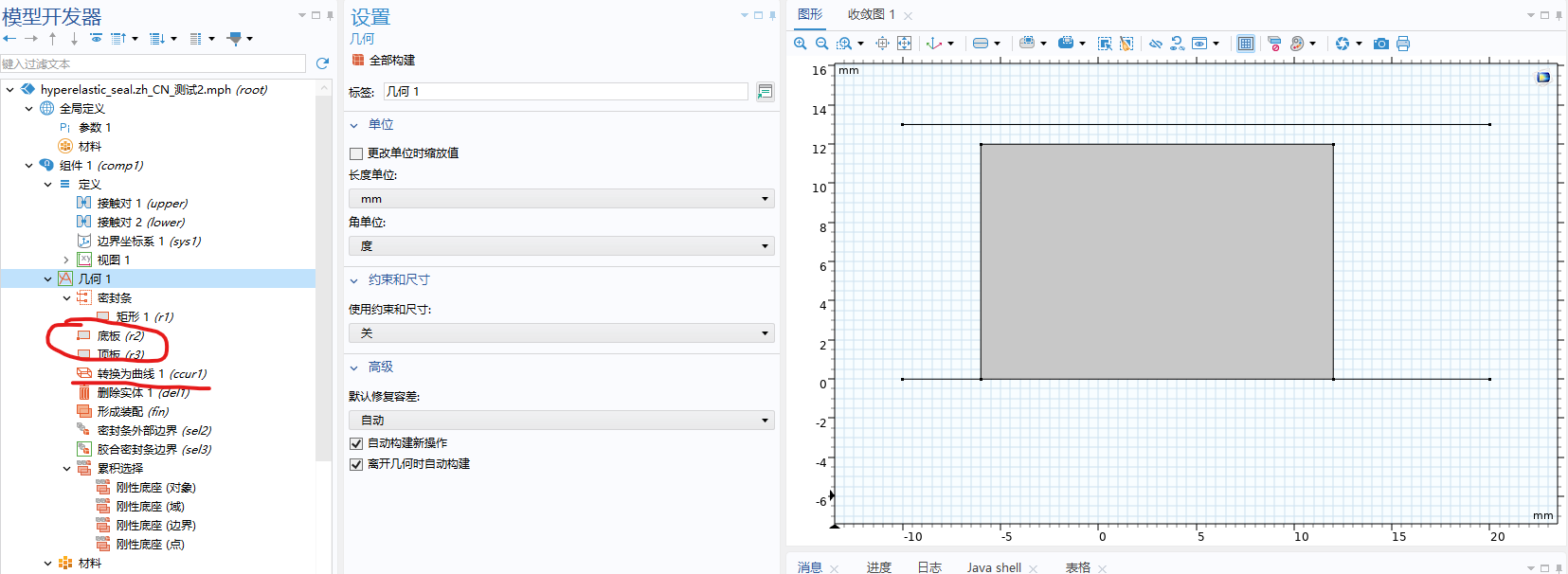

尽管下图中这个案例,上下板都是一条线段,但是需要注意:线段不是实体,因此这里可以根据自己的习惯做两种操作,其一,是新建两个矩形的实体,然后再利用"转化为曲线"这个功能,然后再将不发生接触的矩形上的曲线去掉;其二,是仙剑两条线段,然后再利用"转化为实体"这个功能,就可以得到上下两个实体了。

如果只是两条线段,那么就会像之前第二个心得中的结果那样,在那条线段处,没有任何事情发生。
