1. 欧拉集群

1.1 集群拓扑

• Euler01 - 主控节点，Euler02和Euler03 - 从节点


1.2 查看主机名

1. 查看Euler01节点主机名，执行命令：hostname

2. 查看Euler02节点主机名，执行命令：hostname

3. 查看Euler03节点主机名，执行命令：hostname


1.3 查看IP地址

1. 查看Euler01节点IP地址，执行命令：ip addr


2. 查看Euler02节点IP地址，执行命令：ip addr


3. 查看Euler03节点IP地址，执行命令：ip addr


1.4 查看映射文件

1. 查看Euler01节点映射文件，执行命令：cat /etc/hosts


2. 查看Euler02节点映射文件，执行命令：cat /etc/hosts


3. 查看Euler03节点映射文件，执行命令：cat /etc/hosts


1.5 查看防火墙状态

1. 查看Euler01节点防火墙状态，执行命令：systemctl status firewalld


2. 查看Euler02节点防火墙状态，执行命令：systemctl status firewalld


3. 查看Euler03节点防火墙状态，执行命令：systemctl status firewalld


1.6 检测集群互通性

1. 测试主节点Euler01到三个节点的连通性

   • 执行命令：ping euler01

   • 执行命令：ping euler02

   • 执行命令：ping euler03


2. 测试从节点Euler02到三个节点的连通性

   • 执行命令：ping euler01


   • 执行命令：ping euler02


   • 执行命令：ping euler03


3. 测试从节点Euler03到三个节点的连通性

   • 执行命令：ping euler01


   • 执行命令：ping euler02


   • 执行命令：ping euler03


2. 任务描述

• etcd分布式键值对存储系统用于存储大规模分布式系统的配置信息，以及进行组件的注册和服务发现等，也是OpenStack的一个重要应用。本次任务在集群三个节点上安装与设置etcd分布式键值对存储系统。

3. 任务实施

3.1 安装etcd软件

3.1.1 在主节点Euler01上安装

• 执行命令：yum -y install etcd


3.1.2 在从节点Euler02上安装

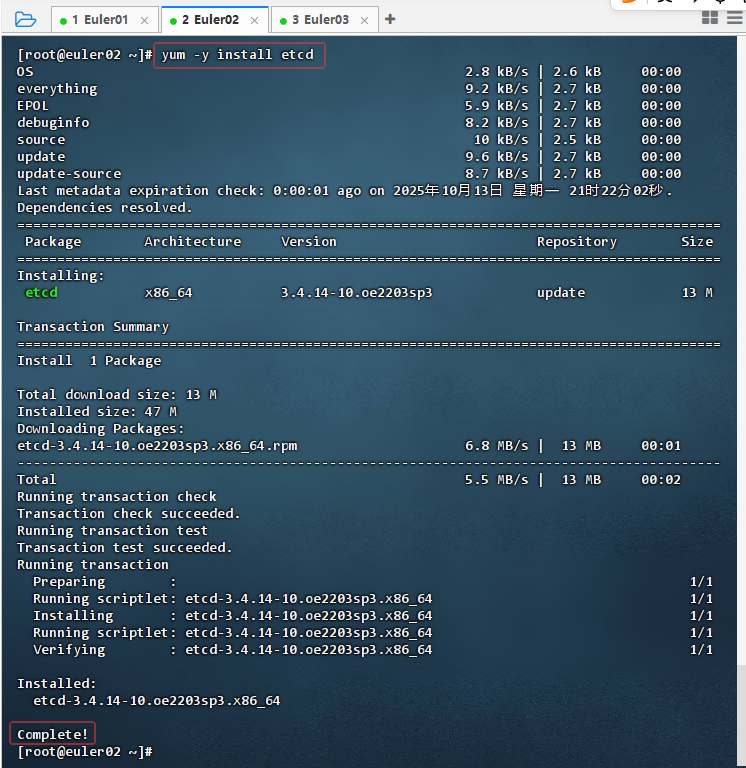

• 执行命令：yum -y install etcd

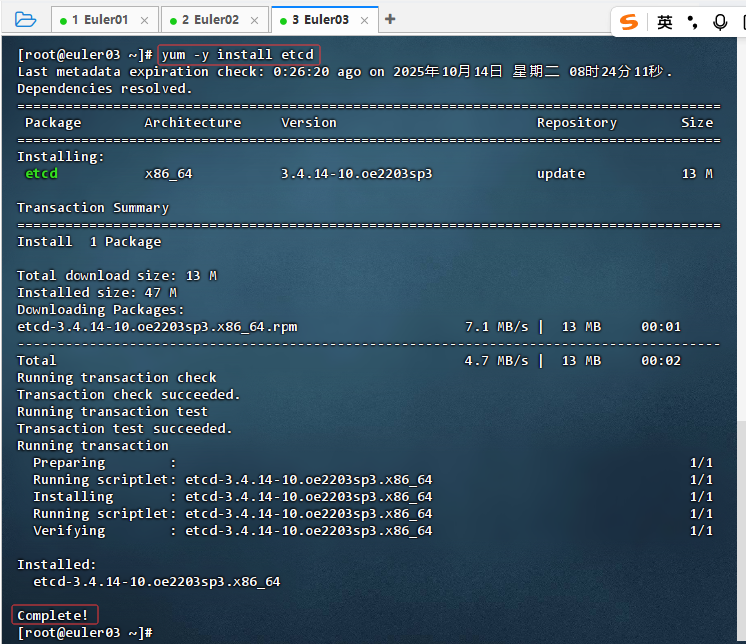

3.1.3 在从节点Euler03上安装

• 执行命令：yum -y install etcd


3.2 修改ETCD配置

• 配置说明

  项目	说明
  ETCD_NAME	每个节点唯一名称
  ETCD_DATA_DIR	数据存储路径，确保目录存在且权限正确
  ETCD_LISTEN_*	监听本机 IP，供内部通信
  ETCD_INITIAL_CLUSTER	所有节点的初始集群定义，必须一致
  ETCD_ADVERTISE_CLIENT_URLS	对外提供服务的地址，客户端通过它访问

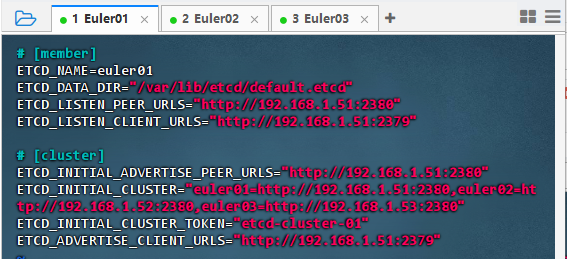

3.2.1 在主节点Euler01上修改ETCD配置

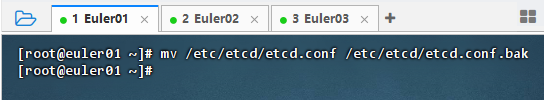

• 执行命令：mv /etc/etcd/etcd.conf /etc/etcd/etcd.conf.bak，备份etcd配置文件


• 执行命令：vim /etc/etcd/etcd.conf


  # [member]
  ETCD_NAME=euler01
  ETCD_DATA_DIR="/var/lib/etcd/default.etcd"
  ETCD_LISTEN_PEER_URLS="http://192.168.1.51:2380"
  ETCD_LISTEN_CLIENT_URLS="http://192.168.1.51:2379"

  # [cluster]
  ETCD_INITIAL_ADVERTISE_PEER_URLS="http://192.168.1.51:2380"
  ETCD_INITIAL_CLUSTER="euler01=http://192.168.1.51:2380,euler02=http://192.168.1.52:2380,euler03=http://192.168.1.53:2380"
  ETCD_INITIAL_CLUSTER_TOKEN="etcd-cluster-01"
  ETCD_ADVERTISE_CLIENT_URLS="http://192.168.1.51:2379"

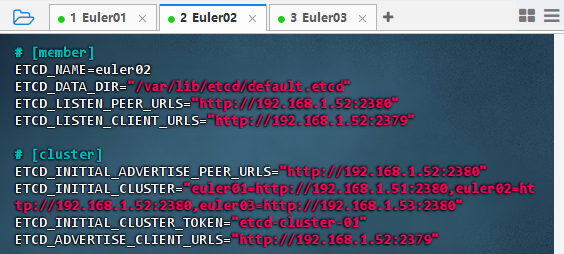

3.2.2 在从节点Euler02上修改ETCD配置

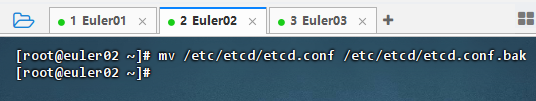

• 执行命令：mv /etc/etcd/etcd.conf /etc/etcd/etcd.conf.bak，备份etcd配置文件


• 执行命令：vim /etc/etcd/etcd.conf


  # [member]
  ETCD_NAME=euler02
  ETCD_DATA_DIR="/var/lib/etcd/default.etcd"
  ETCD_LISTEN_PEER_URLS="http://192.168.1.52:2380"
  ETCD_LISTEN_CLIENT_URLS="http://192.168.1.52:2379"

  # [cluster]
  ETCD_INITIAL_ADVERTISE_PEER_URLS="http://192.168.1.52:2380"
  ETCD_INITIAL_CLUSTER="euler01=http://192.168.1.51:2380,euler02=http://192.168.1.52:2380,euler03=http://192.168.1.53:2380"
  ETCD_INITIAL_CLUSTER_TOKEN="etcd-cluster-01"
  ETCD_ADVERTISE_CLIENT_URLS="http://192.168.1.52:2379"

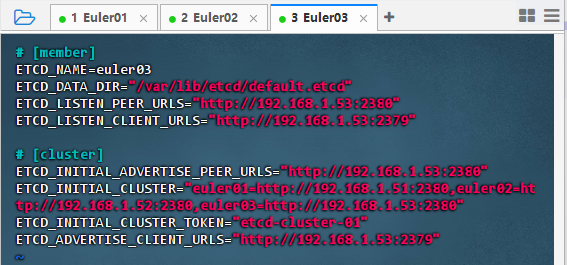

3.2.3 在从节点Euler03上修改ETCD配置

• 执行命令：mv /etc/etcd/etcd.conf /etc/etcd/etcd.conf.bak，备份etcd配置文件


• 执行命令：vim /etc/etcd/etcd.conf


  # [member]
  ETCD_NAME=euler03
  ETCD_DATA_DIR="/var/lib/etcd/default.etcd"
  ETCD_LISTEN_PEER_URLS="http://192.168.1.53:2380"
  ETCD_LISTEN_CLIENT_URLS="http://192.168.1.53:2379"

  # [cluster]
  ETCD_INITIAL_ADVERTISE_PEER_URLS="http://192.168.1.53:2380"
  ETCD_INITIAL_CLUSTER="euler01=http://192.168.1.51:2380,euler02=http://192.168.1.52:2380,euler03=http://192.168.1.53:2380"
  ETCD_INITIAL_CLUSTER_TOKEN="etcd-cluster-01"
  ETCD_ADVERTISE_CLIENT_URLS="http://192.168.1.53:2379"

3.3 创建数据目录并设置权限

3.3.1 在主节点Euler01上创建数据目录并设置权限

• 执行命令：mkdir -p /var/lib/etcd


• 执行命令：chown -R etcd:etcd /var/lib/etcd


3.3.2 在从节点Euler02上创建数据目录并设置权限

• 执行命令：mkdir -p /var/lib/etcd


• 执行命令：chown -R etcd:etcd /var/lib/etcd


3.3.3 在从节点Euler03上创建数据目录并设置权限

• 执行命令：mkdir -p /var/lib/etcd


• 执行命令：chown -R etcd:etcd /var/lib/etcd


3.4 开放防火墙端口

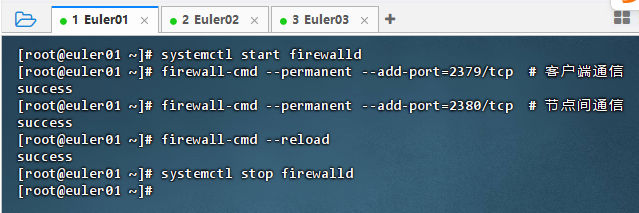

3.4.1 在主节点Euler01上开放防火墙端口

• 命令序列

  systemctl start firewalld
  firewall-cmd --permanent --add-port=2379/tcp  # 客户端通信
  firewall-cmd --permanent --add-port=2380/tcp  # 节点间通信
  firewall-cmd --reload
  systemctl stop firewalld

• 执行命令序列

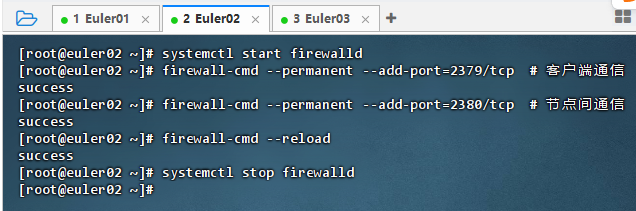

3.4.2 在从节点Euler02上开放防火墙端口

• 命令序列

  systemctl start firewalld
  firewall-cmd --permanent --add-port=2379/tcp  # 客户端通信
  firewall-cmd --permanent --add-port=2380/tcp  # 节点间通信
  firewall-cmd --reload
  systemctl stop firewalld

• 执行命令序列

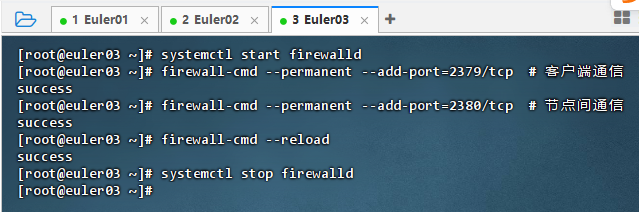

3.4.3 在从节点Euler03上开放防火墙端口

• 命令序列

  systemctl start firewalld
  firewall-cmd --permanent --add-port=2379/tcp  # 客户端通信
  firewall-cmd --permanent --add-port=2380/tcp  # 节点间通信
  firewall-cmd --reload
  systemctl stop firewalld

• 执行命令序列


3.5 启动集群etcd服务

3.5.1 在主节点Euler01上启动etcd服务

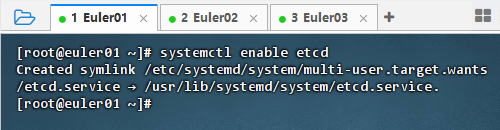

• 执行命令：systemctl enable etcd，设置开机启用etcd服务


• 执行命令：systemctl start etcd，启动etcd服务

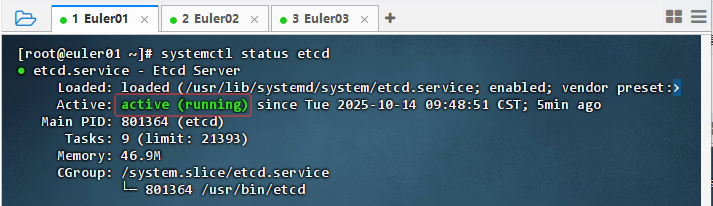

• 执行命令：systemctl status etcd，查看etcd服务


3.5.2 在从节点Euler02上启动etcd服务

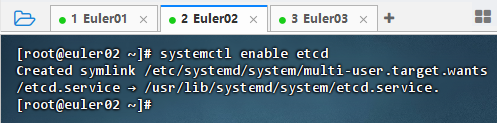

• 执行命令：systemctl enable etcd，设置开机启用etcd服务

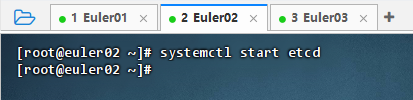

• 执行命令：systemctl start etcd，启动etcd服务


• 执行命令：systemctl status etcd，查看etcd服务

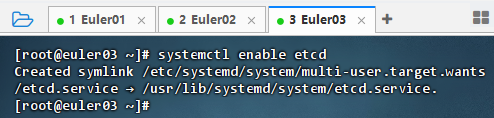

3.5.3 在从节点Euler03上启动etcd服务

• 执行命令：systemctl enable etcd，设置开机启用etcd服务


• 执行命令：systemctl start etcd，启动etcd服务

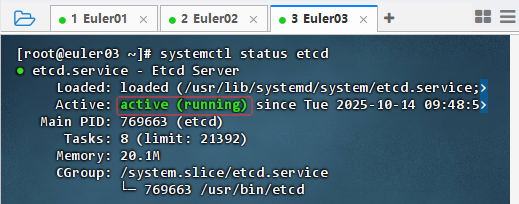

• 执行命令：systemctl status etcd，查看etcd服务


3.6 验证集群etcd服务

3.6.1 检查每个节点端口监听状况

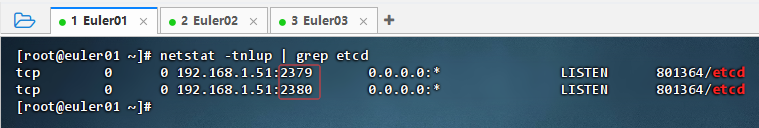

• 在主节点Euler01上执行命令：netstat -tnlup | grep etcd

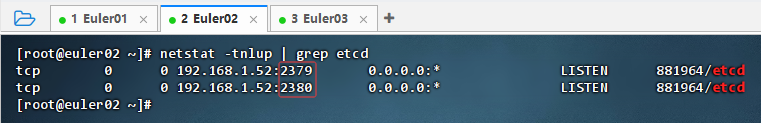

• 在从节点Euler02上执行命令：netstat -tnlup | grep etcd

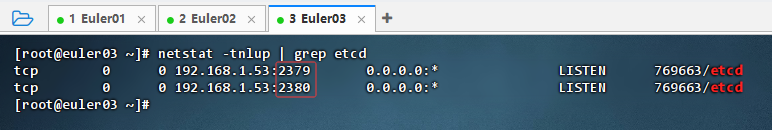

• 在从节点Euler03上执行命令：netstat -tnlup | grep etcd


• 结果说明 ：三节点均监听 2379（客户端）和 2380（对等通信）端口，表明etcd服务正常运行。各节点通过IP地址对外提供服务，网络配置正确，集群通信通道畅通，具备高可用与数据同步能力。

3.6.2 检查每个节点健康状态

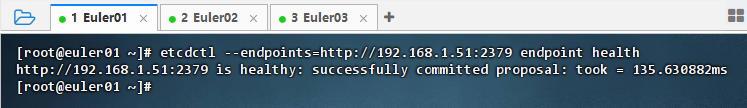

• 在主节点上执行命令：etcdctl --endpoints=http://192.168.1.51:2379 endpoint health

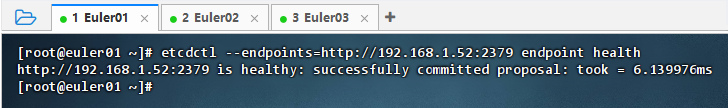

• 在主节点上执行命令：etcdctl --endpoints=http://192.168.1.52:2379 endpoint health

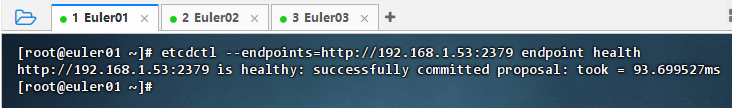

• 在主节点上执行命令：etcdctl --endpoints=http://192.168.1.53:2379 endpoint health

• 检测结果 ：三条命令分别检查了 etcd 集群中三个节点（192.168.1.51、192.168.1.52、192.168.1.53）的健康状态。结果显示所有节点均返回"healthy"，成功提交提案，延迟在6ms~135ms之间，说明集群通信正常、各成员运行稳定，整个 etcd 集群处于健康状态。

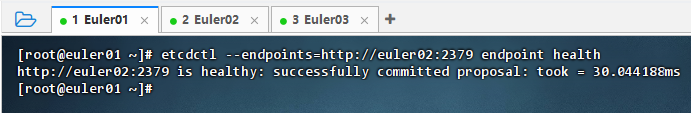

• 其实，使用主机名也是可以，比如执行命令：etcdctl --endpoints=http://euler02:2379 endpoint health


3.6.3 查看etcd集群成员列表

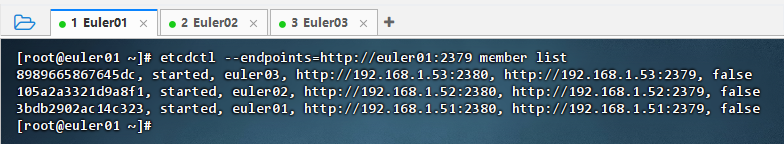

• 执行命令：etcdctl --endpoints=http://euler01:2379 member list

• 结果说明 ：该命令显示 etcd 集群成员列表，共三个节点（euler01、euler02、euler03）均处于"started"状态，Peer URL 和 Client URL 正确，表明集群已成功组建，各节点正常通信并参与共识，集群运行稳定。

3.6.4 跨节点数据写入与读取测试

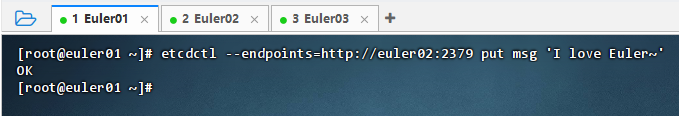

• 在主节点Euler01上执行命令：etcdctl --endpoints=http://euler02:2379 put msg 'I love Euler~'，在从节点Euler02上写入键值对

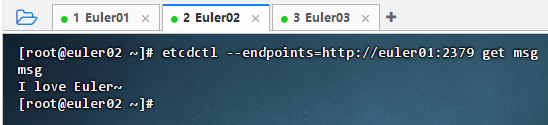

• 在从节点Euler02上执行命令：etcdctl --endpoints=http://euler01:2379 get msg，在主节点Euler01上按键取值

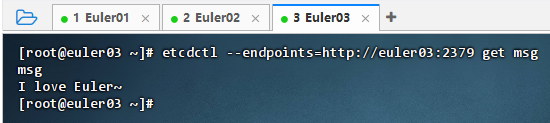

• 在从节点Euler03上执行命令：etcdctl --endpoints=http://euler03:2379 get msg，在从节点Euler03上按键取值

• 结果说明：跨节点写入与读取均成功，表明etcd集群各节点通信正常，数据一致性良好。通过euler02写入的数据可在 euler01、euler03上正确读取，验证了集群的高可用性与分布式共识机制运行稳定。

4. 实战总结

• 本次实战成功搭建了基于三节点的etcd分布式集群，完成了环境准备、软件安装、配置修改、防火墙设置及服务启动等关键步骤。通过验证端口监听、健康检查、成员列表和跨节点数据读写，确认集群运行稳定、通信畅通、数据一致。整个过程体现了etcd在高可用性和分布式一致性方面的强大能力，为后续部署OpenStack等复杂系统奠定了坚实基础。
