在复杂的电子系统中，电源输入端口极易因热插拔、电源适配器故障或操作失误而面临过压、过流等威胁。一款可靠的前端保护电路是保障后续昂贵核心芯片稳定运行的关键。SA8203便是一款专为此角色设计的集成保护开关。
1. 核心功能定位
SA8203本质上是一个智能的电源开关。它串联在电源输入（如USB端口、适配器接口）与系统负载之间，实时监控输入电压和负载电流。一旦检测到异常情况，它能以极快的速度（<500ns）切断内部MOSFET，如同一个自动化的"守护卫士"，将故障隔离在系统之外。

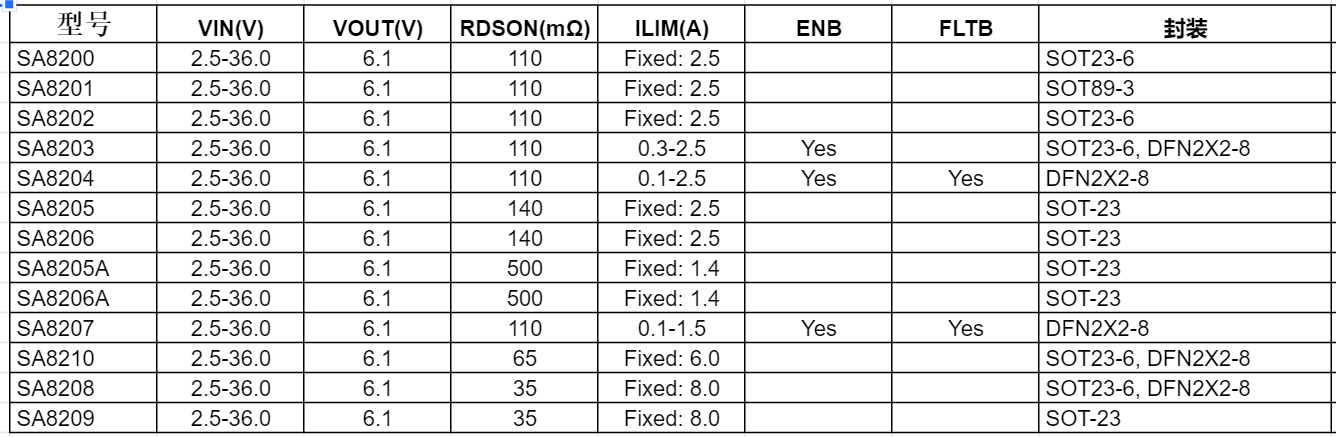

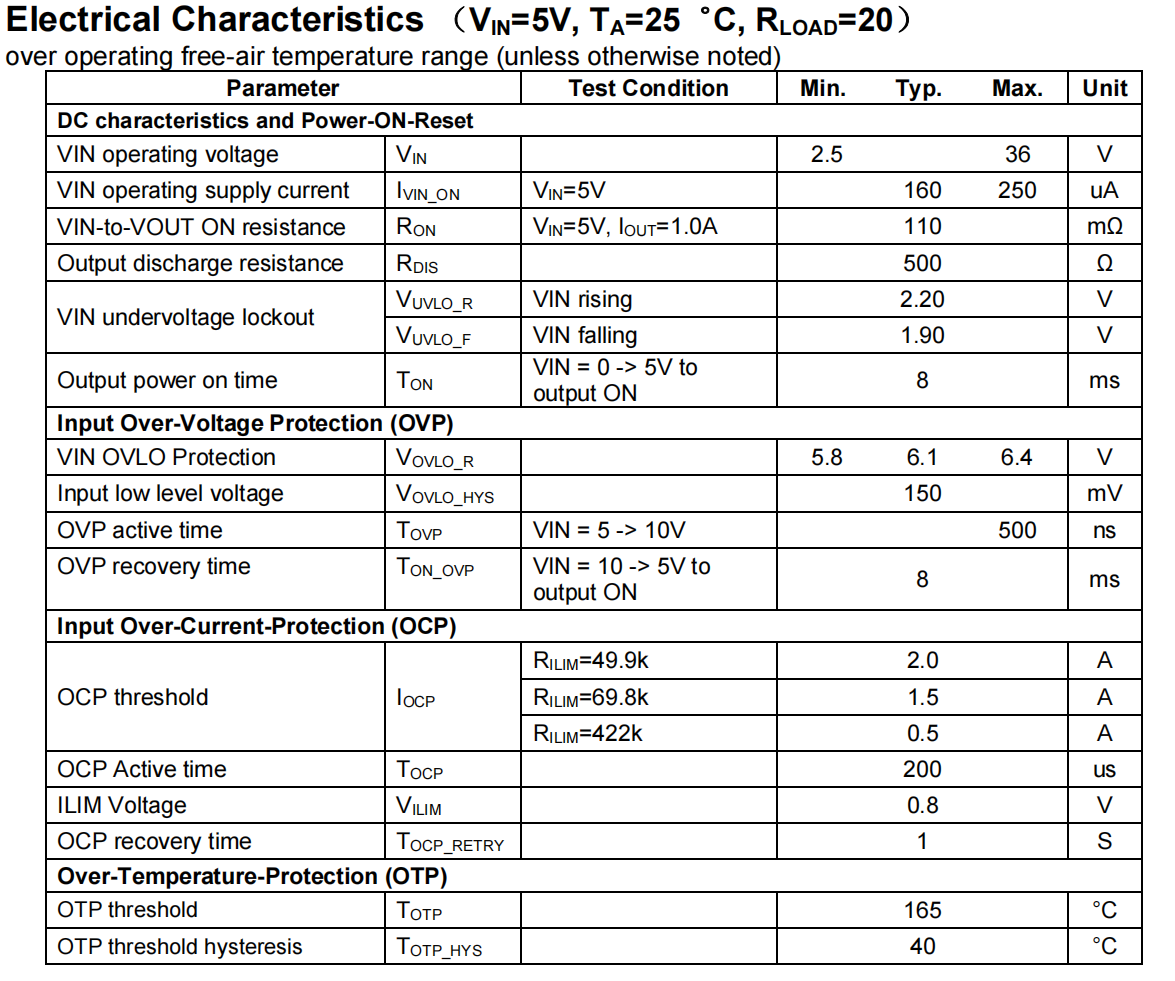

2. 关键技术特性深度解读
1. 宽范围输入与强劲过压保护 (OVP)
- 工作范围：2.5V 至 36V，覆盖了从锂电池、5V USB到24V工业电源的广泛应用。
- 过压锁定 (OVLO)：内部固定阈值6.1V（典型值）。这对于保护标准的5V系统尤为重要，当误接12V等高压时能迅速动作。
2. 可灵活配置的过流保护 (OCP)
过流阈值通过一个外部电阻 (RILIM) 在 0.3A 至 2.5A 范围内精确设定。这为不同功耗的设备（从低功耗IoT模块到功耗较高的便携设备）提供了设计灵活性。

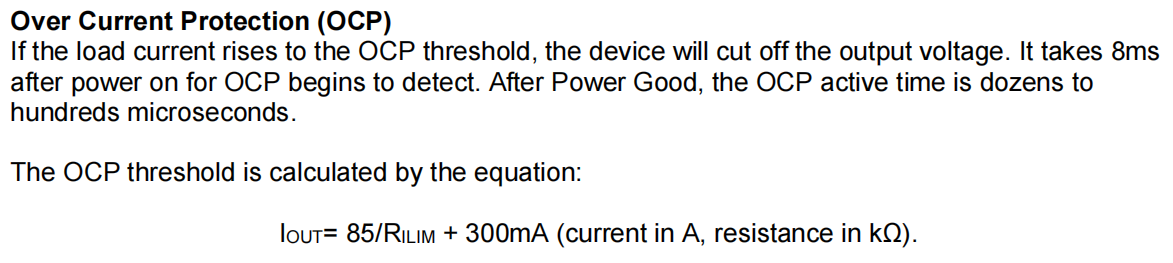

计算公式：
I_OCP (A) = 85 / R_ILIM (kΩ) + 0.3
例如，使用42.2kΩ电阻可将限流点设定在约0.5A。
3. 优异的功率路径性能
低导通电阻：典型值110mΩ。这意味着在通过电流时，其自身产生的压降和热损耗极小，有助于提升系统整体效率。
快速响应：过压保护响应时间小于500纳秒，能有效抑制电压尖峰，防止瞬态过压事件损坏后级电路。
4. 全面的系统级保护与管理
- 过温保护 (OTSD)：当芯片结温超过165°C时自动关断，防止因过热而损坏。温度下降40°C后自动恢复。
- 欠压锁定 (UVLO)：确保输入电压达到一定水平（典型2.2V）后才开启输出，避免系统在低压下不稳定工作。
- 使能控制 (ENB)：提供数字开关控制功能，可由主处理器或逻辑电路控制系统的上下电时序，实现节能管理。
- 输出放电：关断时，内部电阻会自动泄放输出电容上的电荷，确保系统快速、安全地复位。
3. 典型应用场景分析
SA8203非常适合用于需要稳定、可靠电源保护的便携式和嵌入式设备中：
- USB供电设备：如平板电脑(MID)、移动热点、便携式音箱。防止使用不兼容的快充头时可能出现的过压风险。
- 工业手持终端：在复杂的工业环境中，电源波动和接线错误更为常见，SA8203能为扫描器、数据采集器等设备提供坚固的保护。
- 消费电子产品：如数码相机、GPS导航仪，保护其核心主板免受电源适配器故障的影响。
- 企业网络设备：一些小型化、桌面级的网络设备（如VoIP电话、路由器）也可用它来增强电源接口的鲁棒性。
4. 设计考量与要点
1. 布局与电容选择

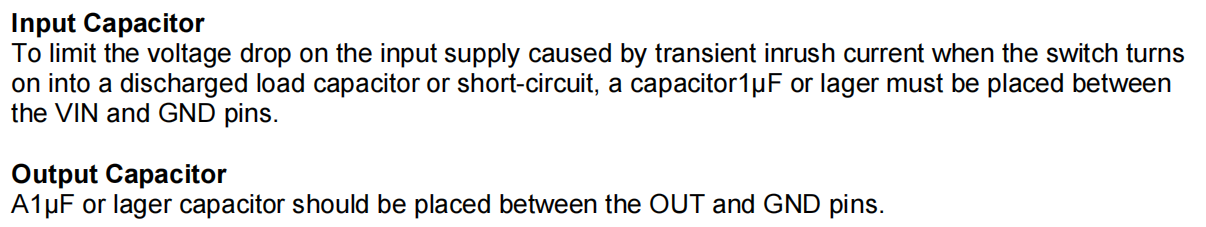

数据手册强调，在IN引脚附近必须放置一个≥1µF的低ESR陶瓷电容，以提供瞬态电流并抑制输入线噪声。
同样，在OUT引脚也应配置一个≥1µF的输出电容，以稳定输出电压并应对负载瞬变。
2. 热管理

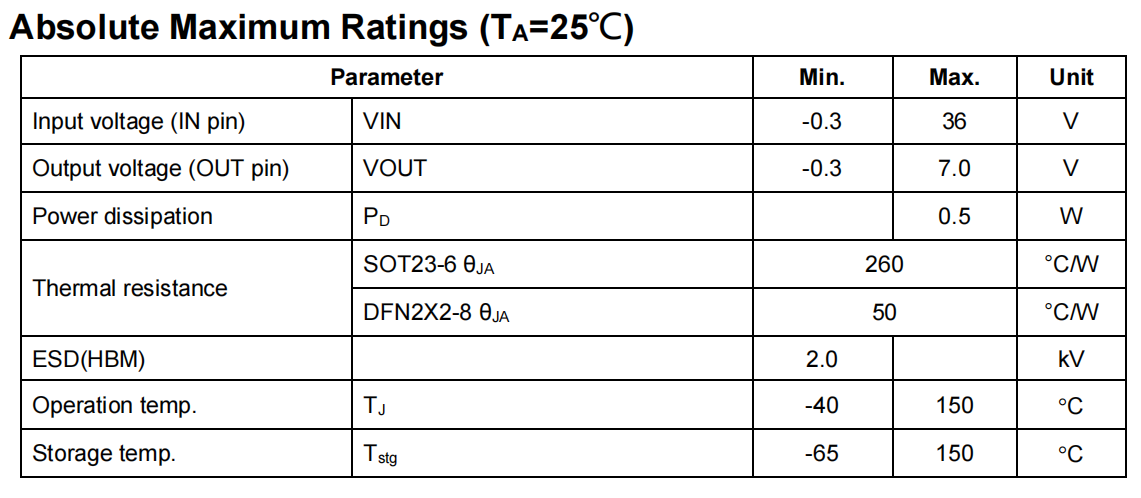

需注意不同封装的热阻（θJA）差异巨大：SOT23-6为260°C/W，而DFN2x2-8仅为50°C/W。
在需要通过较大电流或环境温度较高的应用中，应优先选择DFN封装以获得更好的散热性能，必要时可通过PCB敷铜为其提供散热通道。
3. 封装选择
SOT23-6：适合空间受限不严重、电流中等且对成本敏感的设计。
DFN2x2-8：适合高功率密度、需要更好散热性能的紧凑型设计。
与降压转换器的协同工作
在实际系统中，SA8203常作为前级保护开关，与后级的降压转换器（如JW5025） 协同工作。SA8203负责"守住大门"，抵御外部的电压和电流浪涌；而JW5025这样的DC-DC转换器则负责高效、精确地为核心芯片（如CPU、FPGA）提供所需的低压电源。这种"保护+转换"的架构是现代电子设备电源设计的常见最佳实践
5. 总结
SA8203是一款功能全面、性能可靠的集成电源保护器件。通过理解其过压、过流、过温保护机制，并结合实际应用场景进行合理配置和PCB布局，设计工程师能够显著提升电子产品的电源鲁棒性和系统可靠性，有效降低现场故障率。
