CPCIe-76F1G控制器:国产化高性能嵌入式解决方案

产品概述

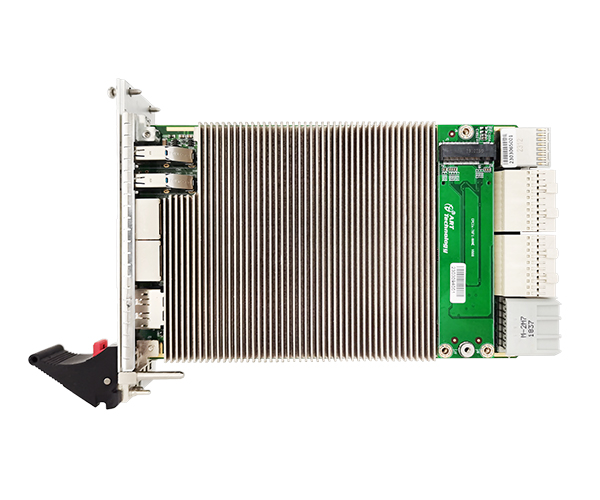

CPCIe-76F1G是阿尔泰科技基于3U CompactPCI Express标准设计的国产化控制器,搭载飞腾腾锐D2000/8核处理器(主频2.0GHz)与X100桥片,具备高性能计算能力和丰富接口扩展性。产品通过严格测试,适用于工业自动化、军用计算机等严苛环境。

机械与环境适应性
  • 尺寸:130.5mm(宽)×200.8mm(长),支持4HP或8HP安装形式。
  • 工作温度:-40℃至70℃,存储温度范围-40℃至80℃。
  • 湿度:5%~95%无凝露,适应极端环境。
核心硬件配置
  • 处理器:飞腾腾锐D2000,8核2.0GHz,支持国产化操作系统(银河麒麟、统信UOS等)。
  • 内存:板载16GB DDR4,保障多任务处理能力。

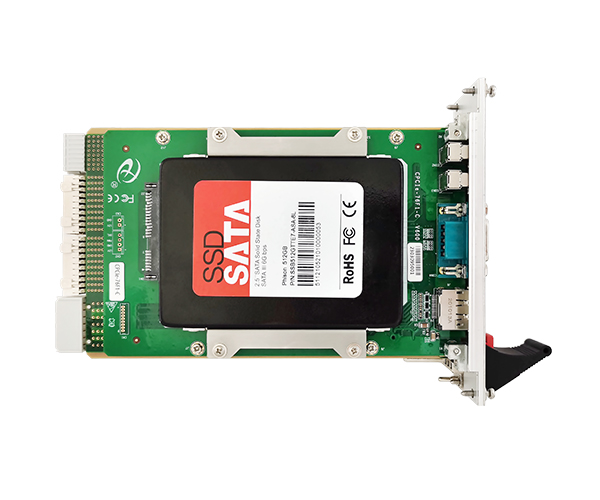

  • 存储:1路NVMe接口(高速存储)和1路SATA接口(扩展存储)。
  • 链路能力:PCIe X8 + PCIe X16,支持高速数据传输。

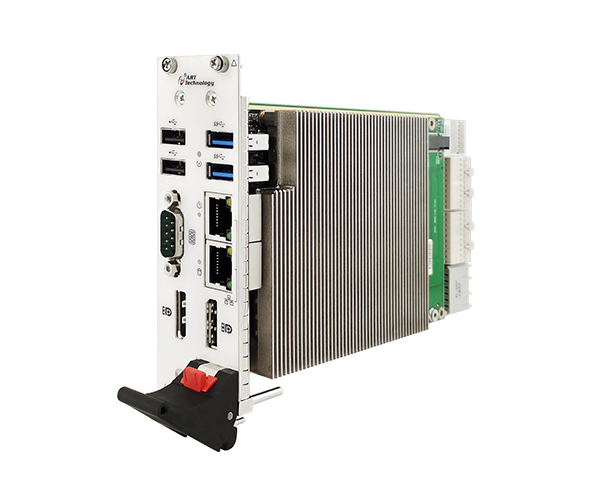

接口扩展能力
  • 网络:2路千兆以太网口,满足实时通信需求。
  • 显示:2路DisplayPort接口,支持多屏输出。
  • USB:2路USB3.0 + 5路USB2.0(其中3路通过IO扩展)。
  • 串口:6路串口(4路通过IO扩展),支持RS232/422/485多种协议。
  • CAN总线:4路CAN接口(2路通过IO扩展),适用于工业控制场景。
应用场景
  1. 工业自动化:多接口设计支持PLC、传感器集群控制。
  2. 军用装备:宽温设计与国产化芯片符合高安全性要求。
  3. 嵌入式系统:PCIe扩展能力适配定制化硬件需求。
注意事项
  • 串口模式(RS232/422/485)需根据订购信息配置。
  • 前面板接口布局需参考具体型号的订购手册。

该控制器以国产化硬件与高可靠性为核心,为关键领域提供自主可控的嵌入式解决方案。
