前言

后面一系列分析，均可将外部设备和FPGA想象为在一个设备内种的分析方式。即，片内两个寄存器之间的时序计算 ，时刻0点是在源时钟为起点（源同步两个时钟之间是有相位差偏斜的，而系统同步可当做没有偏斜，即clk1和clk2相减为0）

通过输入input_delay最大最小值，让软件知晓 如何计算建立时间裕量和保持时间裕量，才能正确分析是否违例，免得看着没时序问题，实际上隐藏时序问题不知道

建立时间裕量是再下一个时钟周期进行计算，时刻以源时钟开始为标准。

input_delay和output_delay min和max,均是对外部走线源和目的相对延迟 来说（延迟分两个，内部延迟和外部延迟，input的外部是指源到FPGA端口的一段，out的外部是FPGA端口到外部设备端口这一段）。在分析时均以如何试探建立时间和保持时间的极限值来进行计算，以这个思路就好分析公式的用意。总体来说，求的是源到目的到达时间的相对值。

再次强调，input_delay和output_delay min和max是计算相对FPGA的外部，是外部，是外部，不管是系统同步还是源同步，要分清楚什么是外部

公式中时序分析中是源减目的还是目的减源，都可以，求出相对值即可，正负的问题，一般是在建立时间分析时是目的减去源，得到一个正值，如果为负值则违例。对于保持时间来说，源减去目的得到一个正值，说明数据来的慢，不会冲坏保持时间裕量中的数据，负值表示违例。因此建立时间和保持时间均以负表示违例，这样就统一了

公式求IO延迟中，求的是外部数据走向相对于时钟的偏差（数据和时钟的关系），因此以原数据路径到FPGA端口或者端口到外部设备的相对于时钟的延迟来计算，即外部原延迟减去时钟之间的偏差。即，数据延迟多少个外部相对时间到达目标设备的外部接口（不包括设备内部延迟）

为什么再分析输出延迟的时候，不计算FPGA内部的时延，之所以计算外部，就是因为内部的,FPGA自己知道，不用再计算，只计算外部时钟和数据之间相对的偏差即可

1. 什么是系统同步接口？

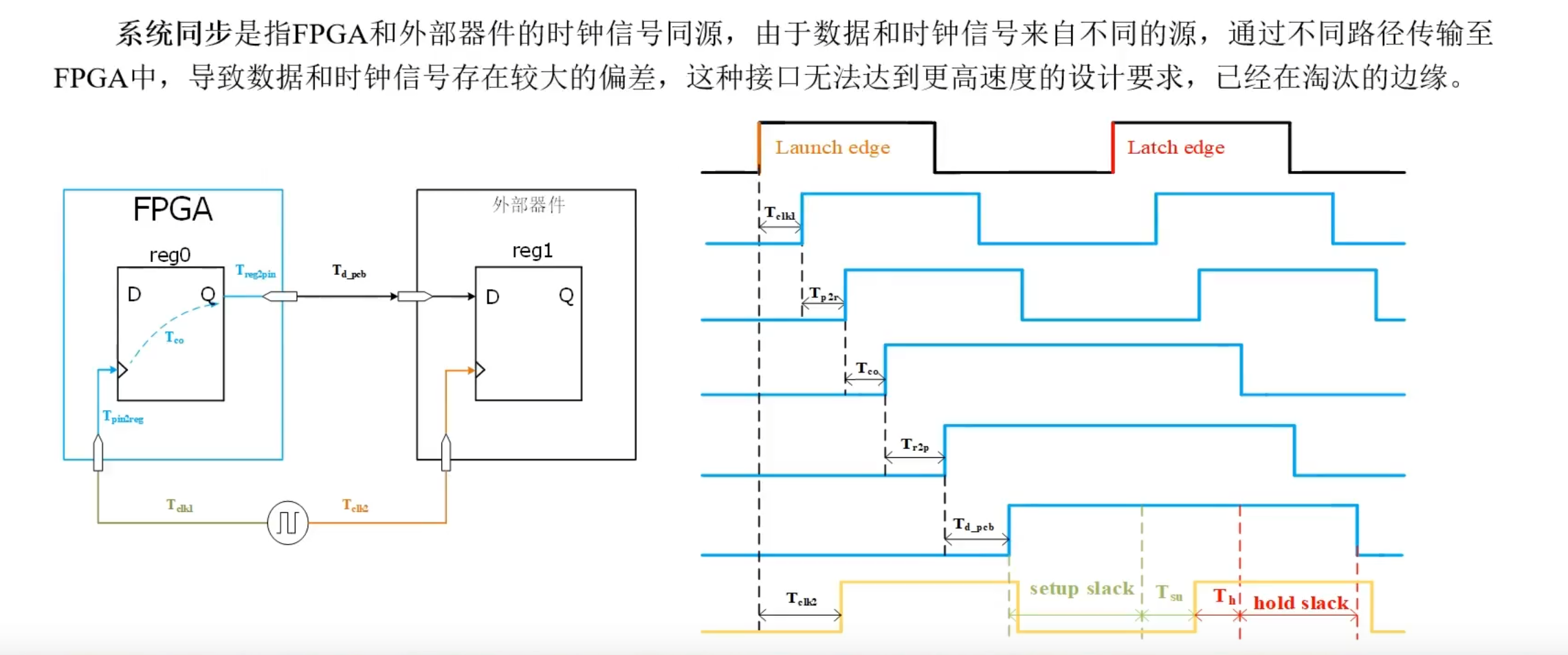

系统同步接口 指的是FPGA 与外部器件共享同源时钟信号的通信方式。即：

时钟信号由同一时钟源产生；
该时钟同时供给 FPGA 和外部器件；
数据在时钟的驱动下进行采样和传输。

尽管时钟同源，但由于时钟与数据经由不同物理路径传输 ，它们到达 FPGA 输入端的时间存在差异，这种差异称为时钟偏移（Clock Skew）。

2.时序分析

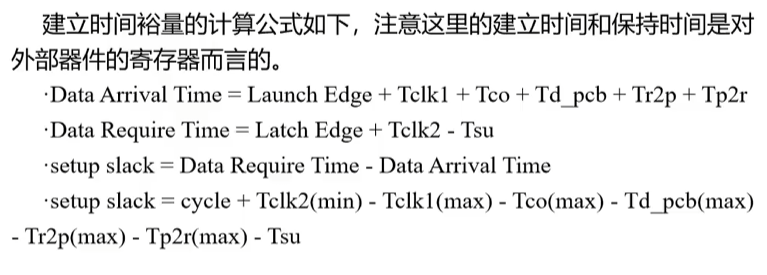

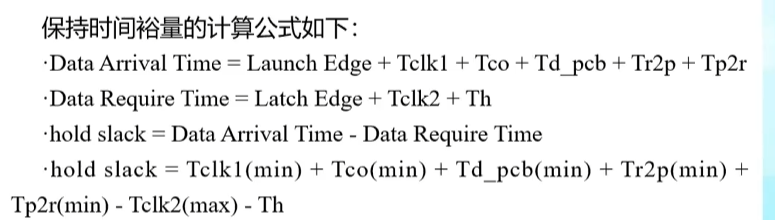

注意：这里的建立和保持时间是针对外部器件而

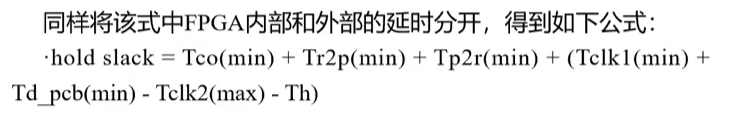

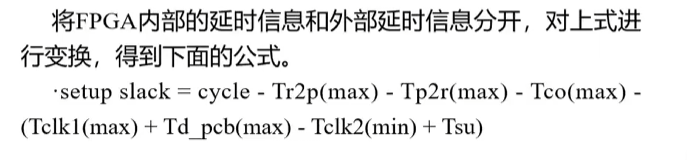

用于外部器件建立时间的分析，用output_delay max

3. 系统同步的局限性

尽管系统同步接口结构简单、易于实现，但在高速设计中存在以下显著问题：

3.1 时钟偏移（Clock Skew）

时钟与数据路径不一致，导致时钟偏移；
偏移过大将压缩建立时间余量（Setup Slack）；
在高速场景下，Setup Slack 可能为负，导致时序违例。

3.2 难以支持更高频率

随着频率提升，时钟周期缩短，偏移占比增大；
系统同步接口难以满足高频率下的时序收敛要求；
已逐渐被淘汰，取而代之的是**源同步（Source Synchronous）**接口。

4. 设计建议与演进方向

场景	建议
低速接口（<100MHz）	系统同步仍可使用，但需严格控制 PCB 走线长度匹配
高速接口（>100MHz）	强烈推荐使用源同步接口（如 DDR、SPI、LVDS）
时序收敛困难	使用时序约束（SDC）+ 静态时序分析（STA）工具辅助优化
