PIM SM +MSDP 组播跨域配置案例

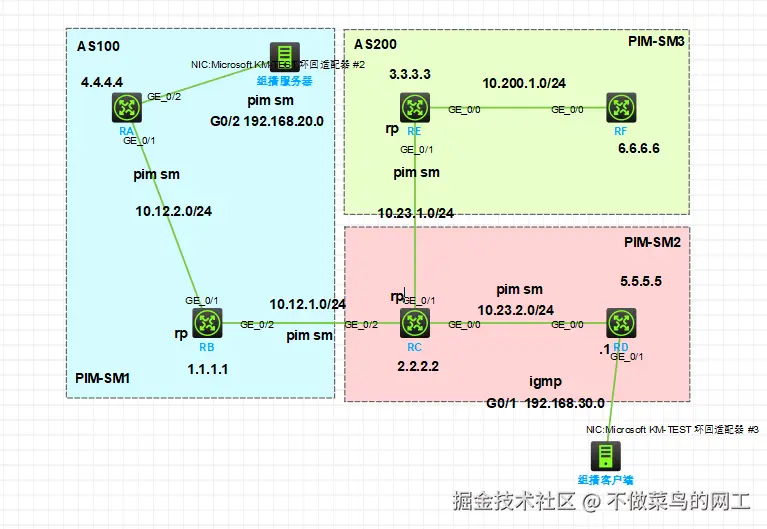

网络要求

要求

AS100与AS200要部署域间组播。RB是AS100RP，RC是AS200-PIM-SM2-RP RE是PIM-SM3-RP。要求组播客户端可以通过组播地址234.235.236.237访问组播服务器

网络规划

AS100与AS200区域IGP为OSPF 区域间运行BGP 实现全网链路互通 RB与RC作为AS区域边界建立EBGP邻居
全区域路由配置PIM以及组播路由功能 PIM采用SM形式配置RB,RC,RE为各PIM区域RP PIM区域接口配置bsr服务边界 RB-RC建立MBGP组播邻居
组播客户端上行接口配置igmp 且RD使能igmp功能用于侦听组播客户端join请求

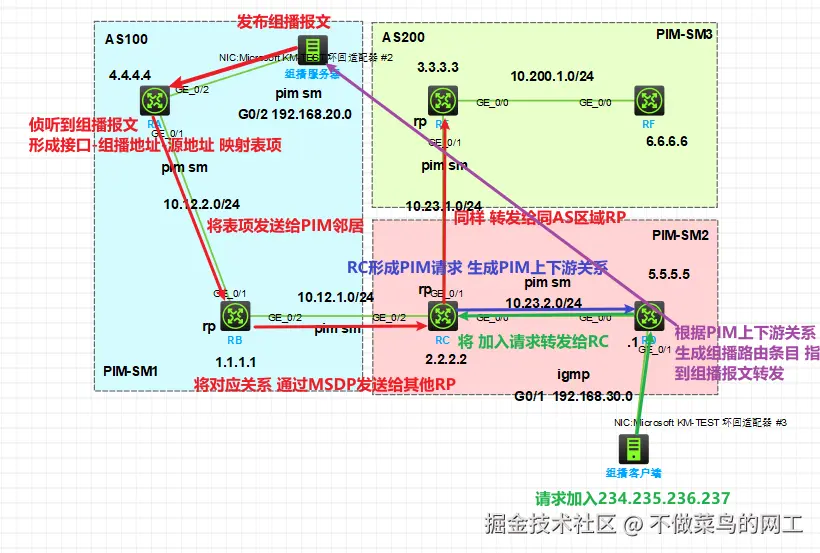

组播互通过程

第一部分全网链路互通

如果您以及实现全网络互联互通可跳过这部分 RE、RD配置基本相似 RF本实验暂未使用

RA

kotlin 复制代码

#
ospf 1 route-id 4.4.4.4

#
interface GigabitEthernet0/0/2
  ip address 192.168.20.254 255.255.255.0
  ospf 1 area 0.0.0.0

#
interface GigabitEthernet0/0/1
 ip address 10.12.2.2 255.255.255.0
 ospf 1 area 0.0.0.0

RB

python 复制代码

# 配置BGP与OSPF 路由引入 RC与其类似

#
ospf 1 router-id 1.1.1.1

#
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255
 ospf 1 area 0.0.0.0

#
interface GigabitEthernet0/0/1
 ip address 10.12.2.1 255.255.255.0
 ospf 1 area 0.0.0.0

#
interface GigabitEthernet0/0/2
 ip address 10.12.1.1 255.255.255.0

bgp 100
 router-id 1.1.1.1
 peer 10.12.1.2 as-number 200
 #
 address-family ipv4 unicast
  import-route ospf 1 allow-direct
  peer 10.12.1.2 enable
 #
 address-family ipv4 multicast
  import-route ospf 1 allow-direct
  peer 10.12.1.2 enable

RC

python 复制代码

#
ospf 1 router-id 2.2.2.2

#
interface LoopBack0
 ip address 2.2.2.2 255.255.255.255
 ospf 1 area 0.0.0.0

#
interface GigabitEthernet0/0/0
 ip address 10.23.2.2 255.255.255.0
 ospf 1 area 0.0.0.0

#
interface GigabitEthernet0/0/1
 ip address 10.23.1.2 255.255.255.0
 ospf 1 area 0.0.0.0

#
interface GigabitEthernet0/0/2
 ip address 10.12.1.2 255.255.255.0

#
bgp 200
 router-id 2.2.2.2
 peer 10.12.1.1 as-number 100
 #
 address-family ipv4 unicast
  import-route ospf 1 allow-direct
  peer 10.12.1.1 enable
 #
 address-family ipv4 multicast
  import-route ospf 1 allow-direct
  peer 10.12.1.1 enable

RD

kotlin 复制代码

#
ospf 1 router-id 3.3.3.3

#
interface LoopBack0
 ip address 3.3.3.3 255.255.255.255
 ospf 1 area 0.0.0.0

#
interface GigabitEthernet0/0/1
 ip address 10.23.1.3 255.255.255.0
 ospf 1 area 0.0.0.0

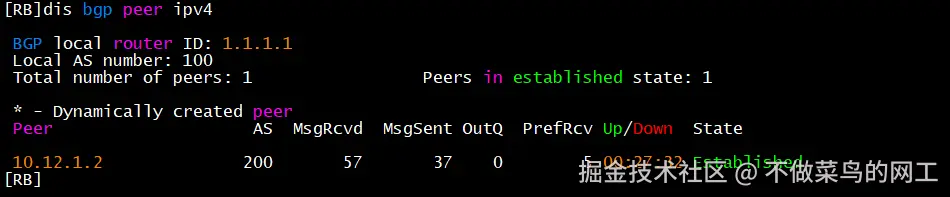

验证BGP单播邻居关系

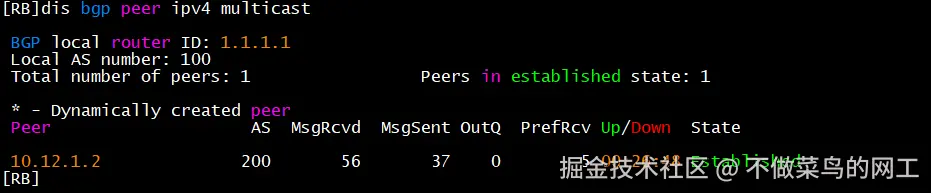

验证MBGP邻居关系

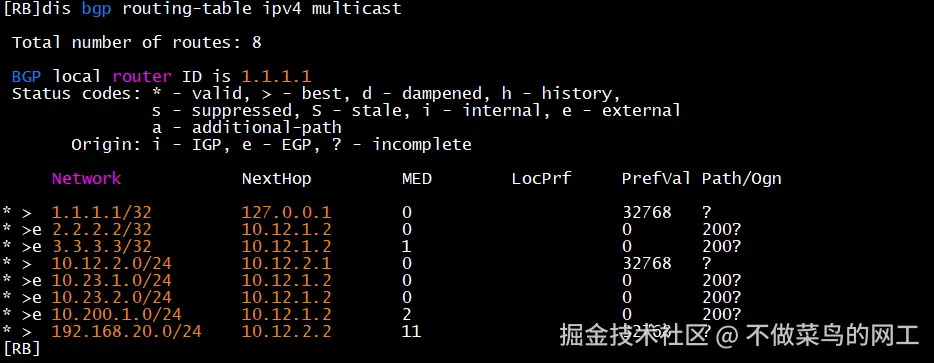

查看BGP组播路由

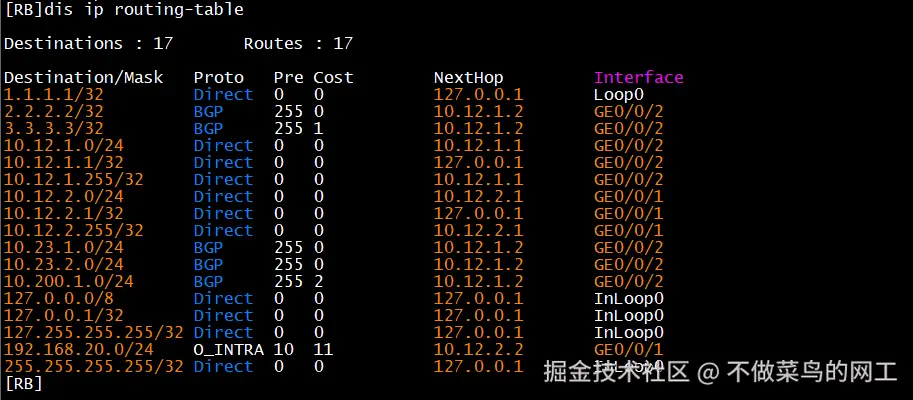

查看路由条目

第二部分组播配置

RA

kotlin 复制代码

pim

multicast routing

interface GigabitEthernet0/0/2
 pim sm

interface GigabitEthernet0/0/1
 pim sm

RB

kotlin 复制代码

# 全接口启用PIM-SM 配置RP、MSDP、建立MSDP邻居 开启组播路由 配置BSR服务边界
pim
 c-bsr 1.1.1.1
 c-rp 1.1.1.1    # 配置PIM区域RP

multicast routing

msdp
 encap-data-enable
 peer 10.12.1.2 connect-interface GigabitEthernet0/0/2 # 建立MSDP邻居

interface GigabitEthernet0/0/2
 pim sm

interface GigabitEthernet0/0/2
 pim sm
 pim bsr-boundary  # PIM-BSR服务边界

RC

kotlin 复制代码

# 全接口启用PIM-SM 配置RP、MSDP、建立MSDP邻居 开启组播路由 配置BSR服务边界
pim
 c-bsr 2.2.2.2
 c-rp 2.2.2.2

msdp
 encap-data-enable
 peer 10.12.1.1 connect-interface GigabitEthernet0/0/2
 peer 10.23.1.3 connect-interface GigabitEthernet0/0/1

interface GigabitEthernet0/0/1
 pim sm
 pim bsr-boundary

interface GigabitEthernet0/0/0
 pim sm

interface GigabitEthernet0/0/2
 pim sm
 pim bsr-boundary

RD

kotlin 复制代码

# 配置PIM IGMP 组播路由功能

multicast routing

pim

igmp

interface GigabitEthernet0/0/0
 pim sm

interface GigabitEthernet0/0/1
 igmp enable   # 连接组播客户端侧开启igmp

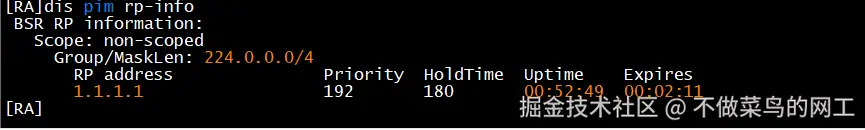

RA查看RP地址

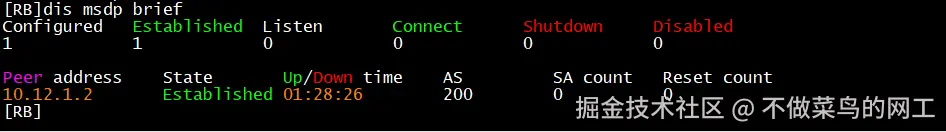

RB查看MSDP邻居

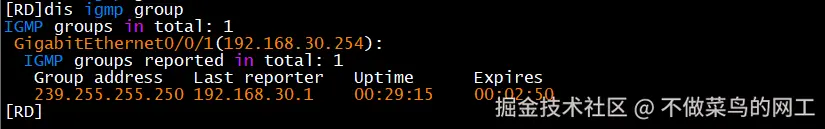

RD查看IGMP组

组播测试

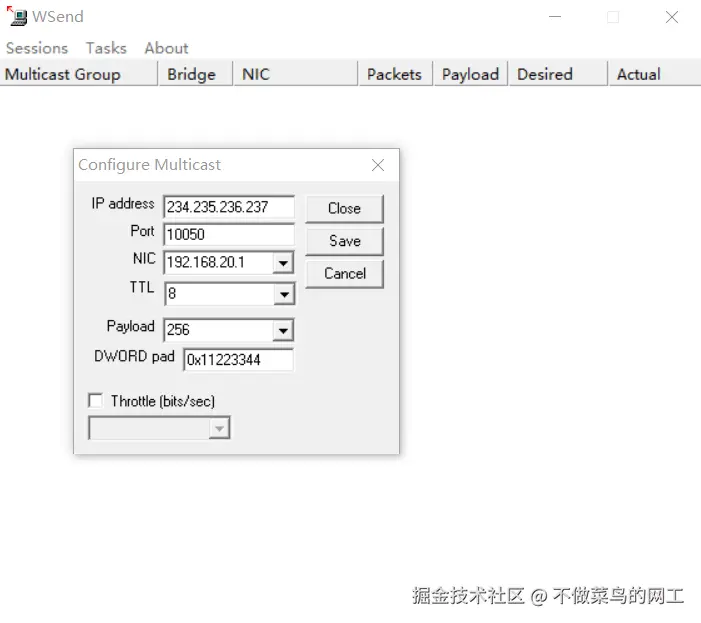

组播源配置

组播主机配置

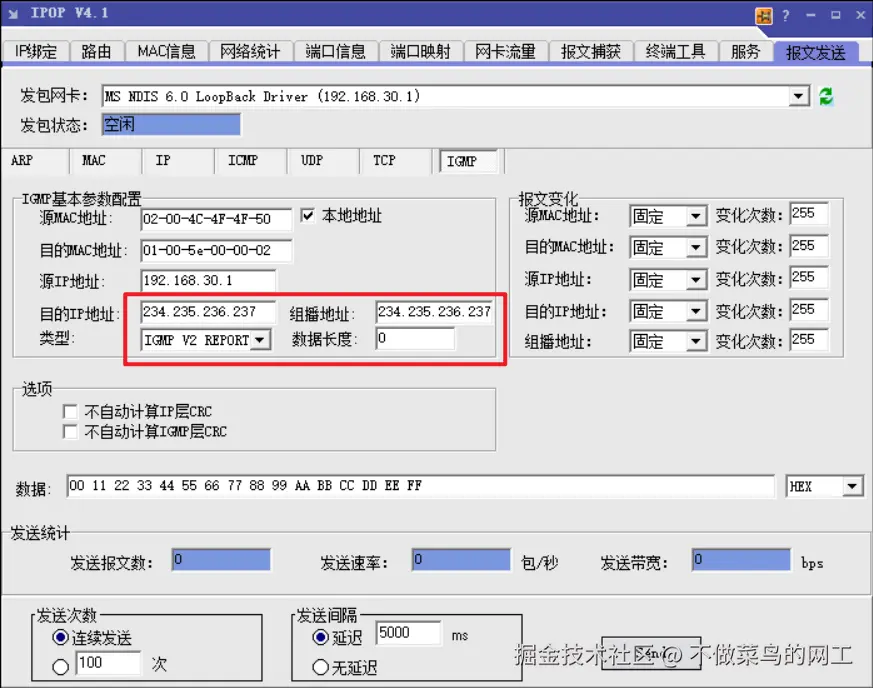

因为PIM-SM 模式为Pull形式需主机主动发起Join请求我们使用IPOP发送模拟报文

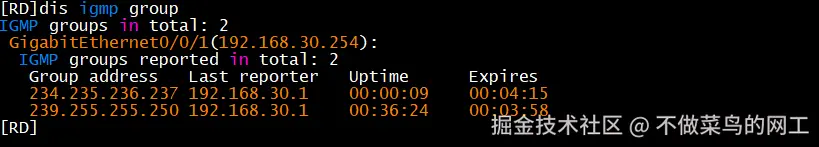

验证IGMP是否生效

在IGMP组我们已经发现我们想要的组播组

PIM生成流程

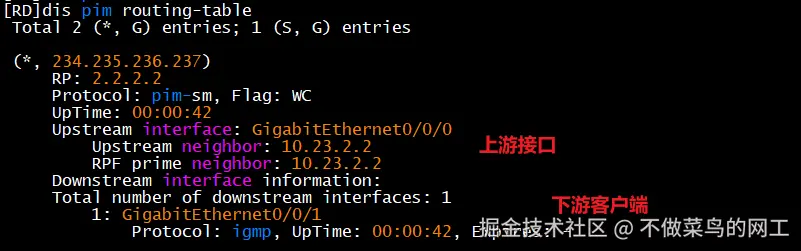

RD正常接受下游主机客户端的Join请求且上游接口指向PIM-RP（RC路由器）

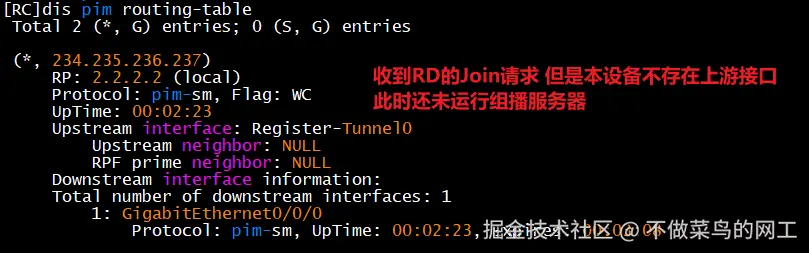

还未启动组播服务器时 RC无法找到上游接口也就无法建立完整PIM树
现在我们开始运行组播服务器

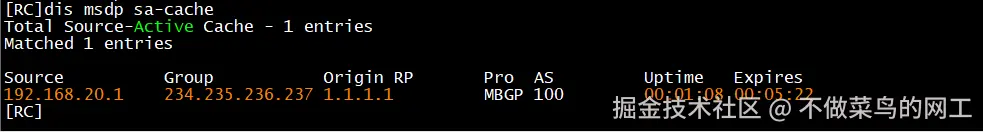

此时再看RC 已经收到来自RB的msdp-sa

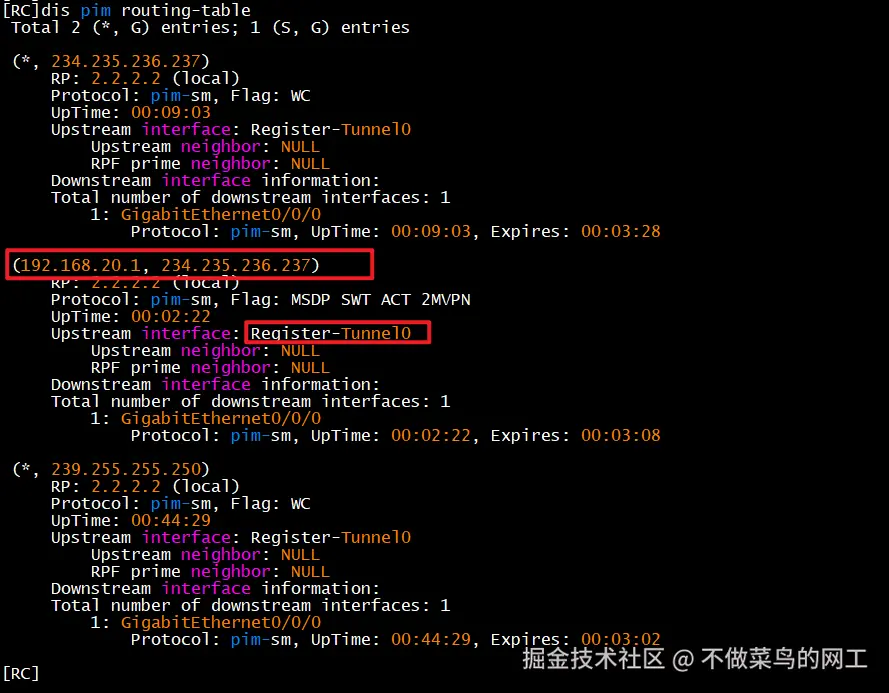

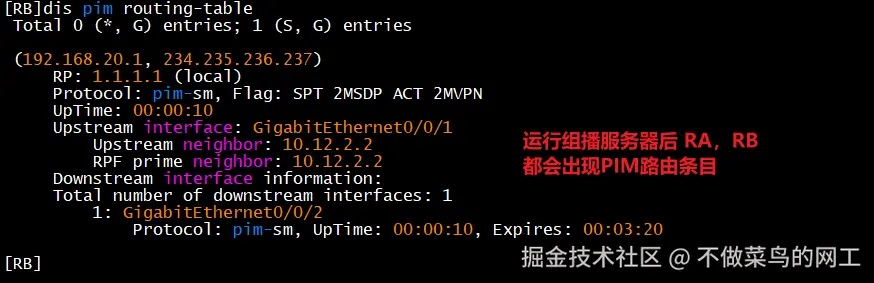

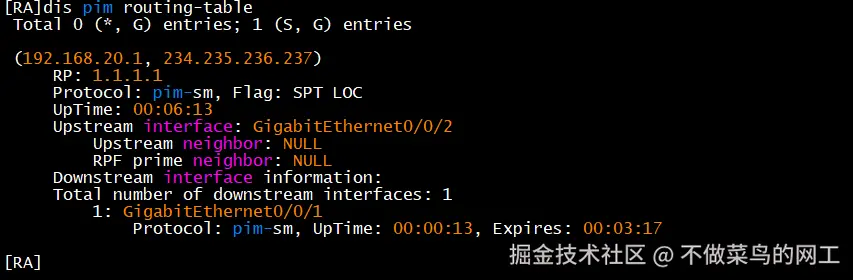

并且生成完成的PIM路由即上游接口以及组播服务器地址
由此我们可以发现 234.235.236.237已经生成完整的PIM树

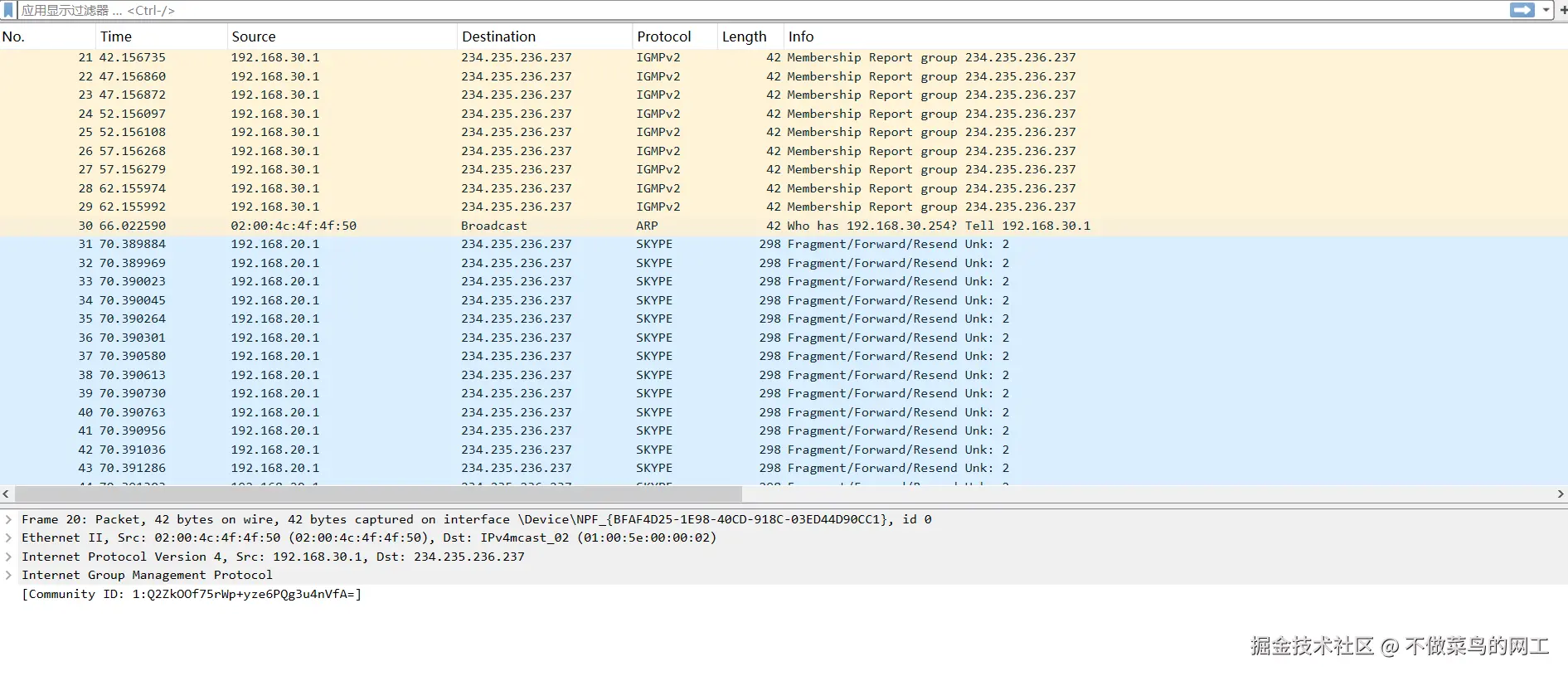

并且通过抓包我们也发现了大量的测试组播包到此实验成功

扩展知识

IGMP的主要功能是在主机（组播组成员）和与其直接相连的组播路由器之间建立和维护组播组成员关系。不同版本的IGMP（v1, v2, v3）报文类型和作用略有不同，下面以最常用和功能最全的IGMPv2 和IGMPv3为例进行说明。

IGMPv2 报文类型及作用

IGMPv2 是应用非常广泛的版本，它定义了三种报文类型。

1. 成员关系报告（Membership Report - "Join"）

类型值：0x16
发送者 ：希望加入组播组或响应查询的组播客户端。
作用：
- 主动加入 ：当主机上的应用程序想要接收某个组播组（例如G）的流量时，它会立即主动向路由器发送一个Report报文，声明"我要加入组G"。这通常被称为"IGMP Join"行为。
- 响应查询：当主机收到路由器的通用组查询或特定组查询后，如果它仍然对某个组播组感兴趣，它会发送Report报文作为回应，告诉路由器"请继续为组G转发流量"。
工作过程 ：为了防止网络中出现大量同时发送的Report报文，主机在发送Report前会启动一个随机延时计时器。第一个超时并发送Report的主机代表了整个组，其他监听的主机会取消自己的计时器，这个过程称为报告抑制。

2. 通用组查询（General Query）

类型值：0x11
发送者 ：组播路由器。
作用：
- 发现成员：路由器周期性地（默认每125秒）向本地网络的所有主机（目的地址224.0.0.1）发送通用组查询。
- 维护成员关系 ：它是在询问："在这个网络里，有没有任何组播组的成员？"任何对任何组播组感兴趣的主机，都会按照报告抑制机制，为它们所在的组发送Membership Report。
- 判断超时：如果路由器发送了多次查询后，某个组播组始终没有主机报告，路由器就认为该组已无成员，从而停止转发该组播流量。

3. 离开组（Leave Group）

类型值：0x17
发送者 ：希望离开组播组的组播客户端。
作用：
- 主动离开 ：当主机不再需要接收某个组播组（例如G）的流量时，它会向所有路由器的组播地址（224.0.0.2） 发送一个Leave报文。
- 快速响应：这个报文的作用是通知路由器："我们组G有人要离开了，你赶紧确认一下还有没有别人在看。" 这允许路由器快速做出反应，而不是傻傻地等到下一次通用查询超时。
后续动作 ：路由器收到Leave报文后，会立即向该组G发送特定组查询，询问是否还有成员。如果没有主机回应Report，路由器才会停止转发。

IGMPv3 报文类型及作用

IGMPv3 是目前的主流版本，它最重要的增强是支持源过滤 ，即主机不仅可以指定加入哪个组，还可以指定只接收来自特定源 或排除特定源的组播流量。

IGMPv3 的报文类型简化为了两种，但其内容更加复杂。

1. 成员关系报告（Version 3 Membership Report）

类型值：0x22
发送者：组播客户端。
作用：
- 它包含了主机想要接收的组播地址 以及对应的源地址列表。
- 主机通过一个Report报文，可以同时声明对多个组播组（或特定源）的成员关系。
模式：
- INCLUDE 模式 ：表示只希望接收来自指定源列表 的、发往该组播组的流量。
  - 例如："我要加入组G，但只接收来自源S1和S2的流量。"
- EXCLUDE 模式 ：表示希望接收来自除了指定源列表以外任何源 的、发往该组播组的流量。
  - 例如："我要加入组G，但不要来自源S3的流量，其他的我都要。"
触发时机 ：
1. 主机启动时或应用程序改变订阅状态时。
2. 为了响应路由器的查询。

2. 查询（Version 3 Query）

类型值：0x11（与v2相同，但内容更丰富）
发送者：组播路由器。
作用：IGMPv3的查询报文有三种子类型，功能更精细。
- 通用组查询：与v2类似，查询网络上任何组播组的任何源的成员。
- 特定组查询 ：查询网络上特定组播组的成员。
- 特定组与源查询：这是v3新增的强大功能。路由器可以查询："对于组G，还有没有人要接收来自特定源列表（S1, S2, ...）的流量？" 这主要用于当网络拓扑变化时，精确地确认成员关系，避免流量中断。

总结对比表

报文名称	IGMP版本	发送者	主要作用	关键特点
成员关系报告	v1, v2, v3	主机	声明加入/维持组成员身份	v2/v3可主动发送；v3支持源过滤（INCLUDE/EXCLUDE模式）
通用组查询	v1, v2, v3	路由器	周期性发现和维护所有组成员	目的地址为`224.0.0.1`（所有主机）
离开组	v2, v3	主机	通知路由器自己离开某个组	实现快速离开机制，减少网络延迟
特定组查询	v2, v3	路由器	在收到Leave后，确认特定组是否已无成员	目的地址为要查询的组播组地址
特定组与源查询	仅 v3	路由器	精确查询特定组和特定源的成员关系	支持复杂的源过滤成员关系维护
